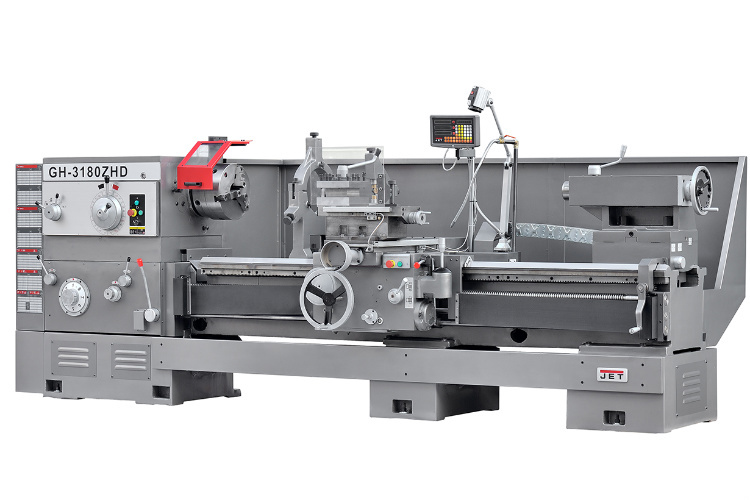

GH-3180 ZHD - еще одна новинка линейки GH в продуктовом портфеле компании JET. Это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинно мерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС. Наилучшим местом применения станка станут металлообрабатывающие предприятия промежуточного и полного цикла, предприятия оборонной отрасли, крупные ремонтные мастерские. Как и у всех представителей данной серии, диаметр обработки над станиной равен 800 мм, со съемным мостиком - до 1000 мм (с ограничением до 310 мм по длине обработки)
Главное отличие данной модели - расстояние между центрами, у GH - 3180 ZHD DRO оно увеличено до 2000 мм. Для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем мощностью 11 кВт. Он способен обеспечить вращение шпинделя на скоростях от 7,5 до 1000 об/мин, необходимую скорость можно выбирать из заранее предустановленных диапазонов. Автоматическая коробка подач имеет 65 предустановленных режимов в обеих плоскостях, что позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-3180 ZHD DRO поставляется весь необходимый комплект опций, включая систему подачи СОЖ, ножной тормоз шпинделя, 3-х и 4-х кулачковые патроны, планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи шпинделя, поддон для стружки, заднюю защитную стенку и др.
Особенности:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с механической муфтой
- Современный аналог 16К40, 1А64, ДИП-400 (1Д64)
Комплектация:
- 3-х кулачковый патрон Ø 325 мм с прямыми/обратными кулачками
- 4-х кулачковый патрон Ø 500 мм
- Планшайба Ø 625 мм
- 4-х позиционный резцедержатель с фиксатором
- Галогенная лампа местного освещения
- Система подвода СОЖ
- Ускоренное перемещение
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Инструментальный ящик для обслуживания станка
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя ускоренной подачи 11.0 кВт
- Мощность насоса СОЖ 0.09 кВт
- Объем бака СОЖ 65 л
- Мощность двигателя быстрой подачи 1.1 кВт
- Объём масляного бака (ориентировочно) 35 л
- Диаметр обточки над станиной 800 мм
- Диаметр обточки над съемным мостиком gap 1000 мм
- Длина съёмного мостика 350 мм
- Диаметр обточки над поперечным суппортом 510 мм
- Расстояние между центрами 2000 мм
- Диапазон оборотов шпинделя 7.5 - 1000 об/мин
- Количество скоростей шпинделя 18
- Конус шпинделя Ø 120 мм 1:20
- Присоединение шпинделя D1-11
- Диаметр проходного отверстия шпинделя 105 мм
- Диапазон продольной подачи 0.05-24.32 мм/об
- Количество продольных подач 77
- Диапазон поперечной подачи 0.025-12.16 мм/об
- Количество поперечных подач 79
- Диапазон метрической резьбы 1 - 240 мм
- Количество метрических резьб 50
- Диапазон дюймовой резьбы 19-1 TPI
- Количество дюймовых резьб 30
- Диапазон модульной резьбы 0.5 - 120 MP
- Количество модульных резьб 53
- Диапазон питчевой резьбы 1 - 28 DP
- Количество питчевых резьб 24
- Макс. размер резца 32 x 32 мм
- Ход поперечного суппорта 440 мм
- Ход верхнего продольного суппорта 200 мм
- Ускоренное перемещение продольного суппорта (каретки) 4 м/мин
- Ускоренное перемещение поперечного суппорта 2 м/мин
- Конус пиноли задней бабки МК-6
- Ход пиноли задней бабки 230 мм
- Наружный диаметр пиноли задней бабки 100 мм
- Диапазон неподвижного люнета 30-240 мм
- Диапазон подвижного люнета 25-130 мм
- Ширина станины 560 мм
- Шаг ходового винта 12 мм
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 4225 х 1750 х 1535 мм
- Габаритные размеры в упаковке (ДхШхВ) 4525 х 1693 х 1837 мм
- Масса 5480 кг
- Масса в упаковке 5900 кг
