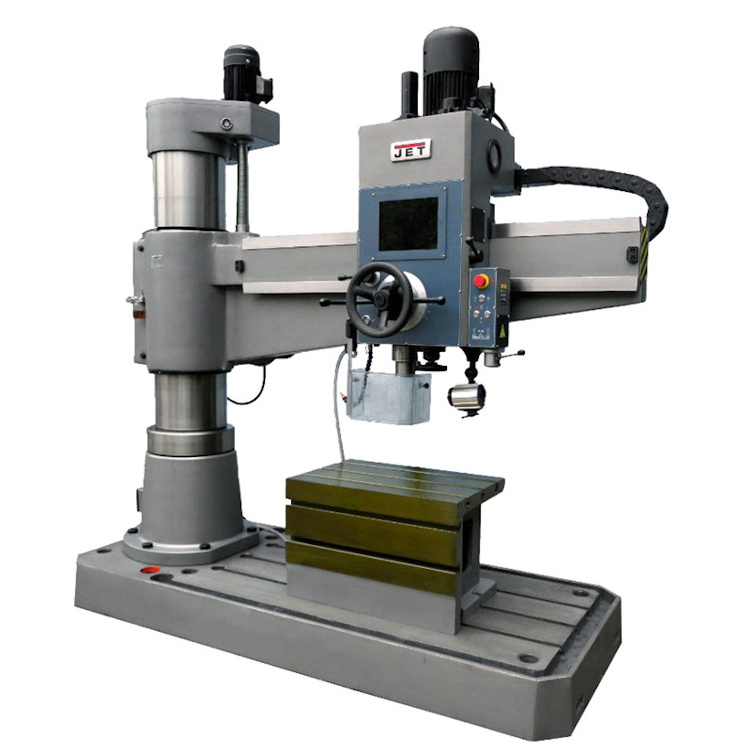

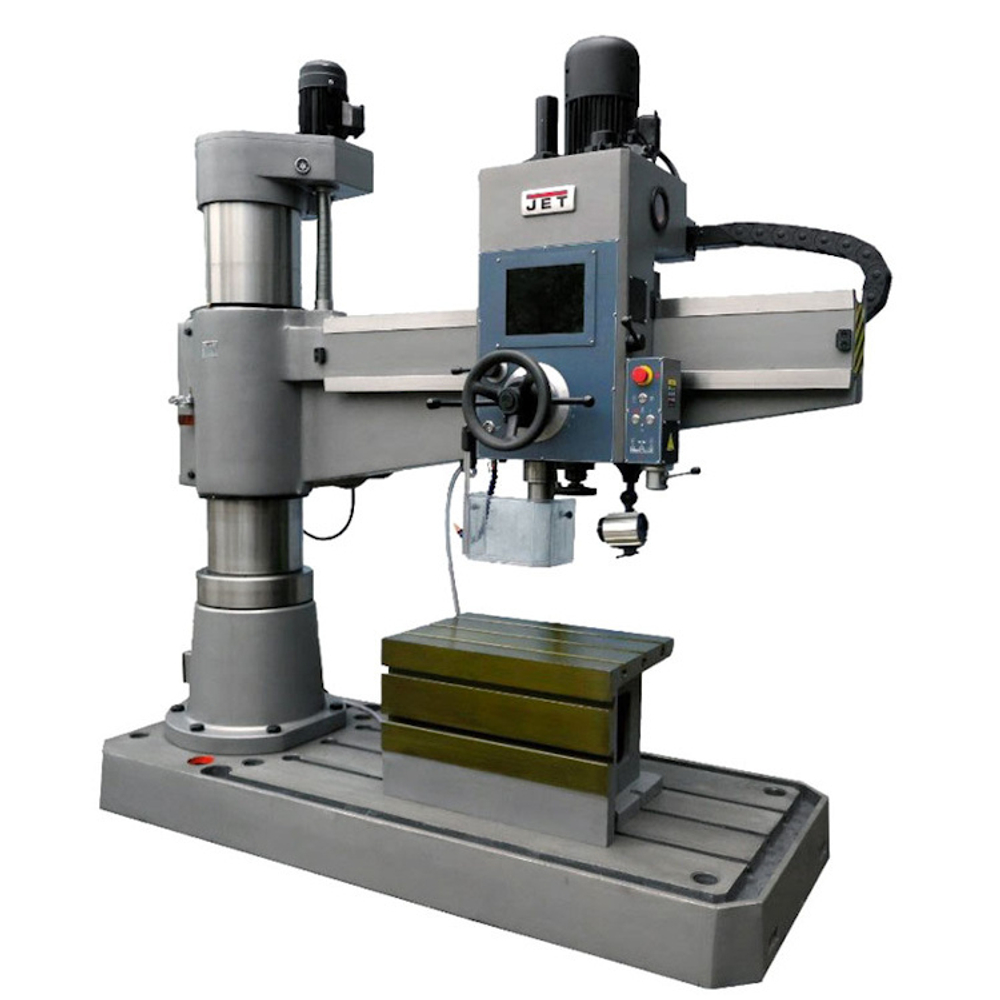

Радиально-сверлильный станок JRD-1600DRT представляет собой современную и модифицированную модель промышленного оборудования подобного типа, выпускаемого компанией JET. Это аналог советских станков моделей 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-1600DRT имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы. Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JRD-1600DRT имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли на 1600 мм. Также консоль легко поворачивается вокруг оси колонны на ±180°. Ход пиноли шпинделя станка 320 мм, с посадочным отверстием под хвостовик МК-5, что подтверждает индустриальный класс станка. JRD-1600DRT позволяет сверлить отверстия диаметром до 63мм в низколегированной стали и до 70 мм в чугуне. Это достигается за счет высокой жесткости станка и мощности главного двигателя в 4.0 кВт с максимальным крутящим моментом в 400 Нм. Особое внимание занимает моторно-механическая часть станка. Модель JRD-1600DRT оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 4.0 кВт. А Вращение шпинделя осуществляется через редуктор. Вспомогательный же двигатель мощностью 1.5 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по осям. Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки. Для расширения функциональных возможностей, станок оснащен сенсорным экраном. Скорость подачи шпинделя имеет бесступенчатое регулирование с применением серводвигателя АС и отображается в двух показателях измерения: подача на оборот и подача в минуту. Ее можно вывести на дисплей в метрических или британских единицах измерения. Станок имеет функцию «автоматического нарезания резьбы» (опционально): после нарезания резьбы шпиндель автоматически переключается в режим обратного вращения (реверса). Возможно предварительно установить глубину сверления и нарезания резьбы, точно контролировать процесс обработки, текущее значение отображается на дисплее.
Комплектация:
- Сверлильный патрон с ключом
- Дорн МК4/B16
- Переходные втулки МК5/MK4, МК4/MK3, МК3/MK2
- Клин-выколотка
- Крепежные болты для Т-образного паза М24 х 120 – 4 шт
- Фундаментные болты М24 х 500 – 6 шт
- Стандартный коробчатый стол 600 х 400 мм
Параметры:
- Напряжение 380 Вольт
- Мощность главного двигателя 4.0 кВт
- Мощность двигателя подачи 1.57 кВт
- Мощность двигателя подъема/опускания консоли 1.5 кВт
- Мощность гидро.насоса зажима шпинделя, стойки и траверсы 0.75 кВт
- Мощность двигателя подачи СОЖ 0.18 Вт
- Макс. диаметр сверления в низколегированной стали 63 мм
- Макс. диаметр сверления в чугуне 70 мм
- Макс. диаметр нарезания резьбы в низколегированной стали М45
- Макс. диаметр нарезания резьбы в чугуне М50
- Частота вращения шпинделя 38-275, 275-2000 об/мин
- Шаг изменения скоростей вращения шпинделя бесступенчатое
- Конус шпинделя МК-5
- Макс. крутящий момент шпинделя 400 Нм
- Шаг изменения скоростей автоподачи пиноли шпинделя бесступенчатое
- Диапазон скоростей автоподачи пиноли шпинделя 0-300 мм/об
- Максимальное усилие механизма подачи 16 кH
- Вертикальное перемещение консоли вверх/вниз 1200 мм/мин
- Диаметр колонны 350 мм
- Угол поворота консоли вокруг оси колонны ±180°
- Перемещение шпинделя на оборот маховика 122 мм
- Ход пиноли шпинделя 320 мм
- Расстояние от шпинделя до колонны 350–1600 мм
- Горизонтальный ход шпиндельной бабки (вручную) 1250 мм
- Расстояние шпиндель-основание 660–1250 мм
- Размер рабочего стола 750 х 500 х 500 мм
- Размер Т-образного паза стола (3) 22х38-150 мм
- Размер основания 2400х1000 мм
- Размер Т-образного паза основания (3) 28х48-200 мм
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 2490 х 1050 х 2780 мм
- Масса 3400 кг
