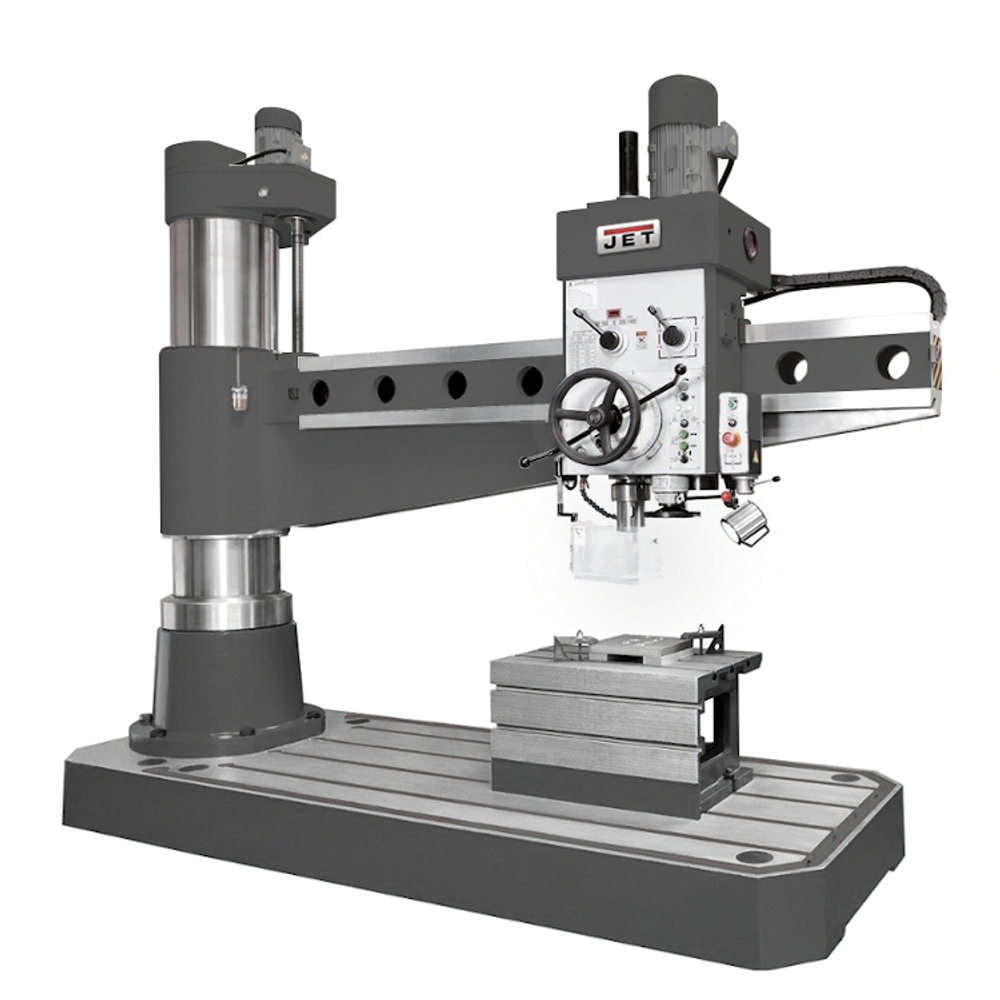

Радиально-сверлильный станок JET JRD-2100

Радиально-сверлильный станок по металлу JET JRD-2100 индустриального класса

Особенности:

• Превосходящий аналог советских станков 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545
• Максимальный диаметр сверления в низколегированной стали до 80 мм, в чугуне - до 105 мм
• Максимальный диаметр нарезания резьбы для низколегированной стали М52, для чугуна - М60
• Мощный и точный промышленный радиально-сверлильный станок JR-2100
• Разнообразная область применения - сверление, развертывание, нарезание резьбы
• 8 скоростей автоматической подачи пиноли
• Тяжелая массивная литая конструкция
• Жесткая, устойчивая к нагрузкам конструкция рукава
• Редуктор подъема рукава работает в масляной ванне
• Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока
• Высокопроизводительный высококачественный электродвигатель привода шпинделя
• Большой вылет сверлильной головки
• Плавность и легкость хода линейных и поворотных осей
• Моторизованное перемещение сверлильной головки
• Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
• Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали
• Закаленные и шлифованные направляющие сверлильной головки
• Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности
• Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме
• Массивный точный большеразмерный стол повышенной жесткости
• Параллельные Т-образные пазы основного и съемного коробчатого столов
• Закаленный шлифованный съемный коробчатый стол большого размера
• Центрально расположенный, эргономичный маховик хода пиноли
• Система подачи СОЖ со встроенным в основание баком
• Наглядная и удобная панель управления
• Встроенный станочный светильник
• Регулируемый упор глубины сверления
• Правое / левое вращение шпинделя
• Гидравлический зажим всех осей

Комплектация:

• Сверлильный патрон с ключом
• Соединительная планка для сверлильного патрона
• Втулка вала для инструмента с коническим хвостовиком
• Клин выколотка
• Стандартный рабочий стол

Параметры:

• Напряжение 400 Вольт
• Мощность главного двигателя 7.5 кВт
• Мощность двигателя подъема/опускания консоли 2.2 кВт
• Мощность гидронасоса зажима шпинделя, стойки и траверсы 1.1 кВт
• Максимальное усилие механизма подачи 24.5 кH
• Макс. крутящий момент шпинделя 980 Нм
• Частота вращения шпинделя 30-1400 об/мин
• Шаг изменения скоростей вращения шпинделя бесступенчатое
• Конус шпинделя МК-6
• Количество скоростей автоподачи пиноли шпинделя 8
• Диапазон скоростей автоподачи пиноли шпинделя 0.06- 1.38 мм/об
• Максимальный диаметр сверления сталь 80 мм
• Максимальный диаметр сверления чугун 105 мм
• Макс. диаметр нарезания резьбы в низколегированной стали М52
• Макс. диаметр резьбы чугун М60
• Вертикальное перемещение консоли вверх/вниз 1000 мм/мин
• Диаметр колонны 450 мм
• Угол поворота консоли вокруг оси колонны ±180°
• Перемещение шпинделя на оборот маховика 151 мм
• Ход пиноли шпинделя 400 мм
• Расстояние от шпинделя до оси колонны 450– 2550 мм
• Горизонтальный ход шпиндельной бабки (вручную) 2100 мм
• Расстояние шпиндель-основание 400 – 1620 мм
• Страна производства Китай
• Габаритные размеры (ДхШхВ) 3590 х 1250 х 3530 мм
• Габаритные размеры в упаковке (ДхШхВ) 2 места 3760 х 1400 х 2260 мм и 3050 х 930 х 1030 мм
• Масса 7400 кг
