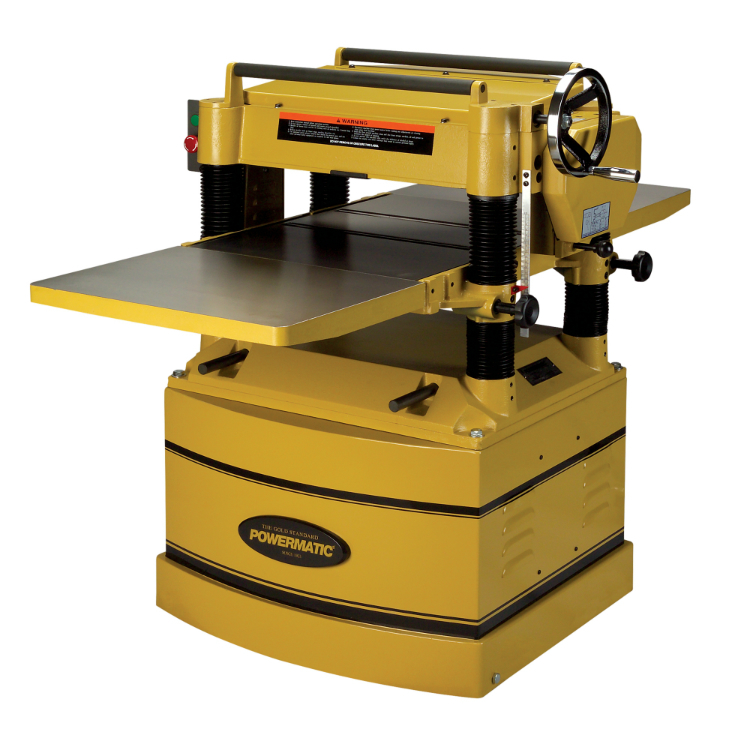

Powermatic 209 — массивный и мощный рейсмусовый станок с трехфазным подключением и шириной строгания 500 мм, конструктивно идентичный модели Powermatic 209HH, но в отличие от нее имеет вал с простыми прямыми ножами. Сегментированный барабан helical с твердосплавными лезвиями поставляется для 209-ой модификации в качестве опции
Станок имеет прочную, устойчивую к вибрациям, конструкцию на основе литых из чугуна деталей. Верхняя и нижняя части жестко связаны четырьмя цилиндрическими колоннами, по которым перемещается на направляющих рейсмусовый стол. В его центральной части установлены два регулируемых ролика для облегчения скольжения заготовки. Передняя и задняя секции тоже из чугуна, прикручены на болтах, имеют плоскую гладкую поверхность и роликами не оборудованы. Высота установки всего стола меняется вращением штурвала (маховика с рукояткой) и после настройки может быть дополнительно зафиксирована двумя стопорами со стяжными винтами
В верхней секции станка расположены металлические валы подачи (передний рифленый, задний гладкий), строгальный барабан и когтевая защита, мотор установлен внизу, вращение на вал передается клиновыми ремнями. У такой схемы размещения несколько достоинств: она обеспечивает лучшую устойчивость за счет того, что массивный двигатель находится внизу и, что более важно, уменьшается верхний габарит станка. Благодаря этому, установленные сверху корпуса ролики обратной подачи максимально удобны в использовании – заготовку не приходится поднимать слишком высоко
Данная модель относится к верхней части ассортимента – это оборудование высокого класса, имеющее все необходимые настройки и функции, стабильное и комфортное в работе с высокими показателями ресурса и надежности. Причем хорошо продуманы и реализованы не только основные функции станка, но и «второстепенные» вроде встроенного в подставку колесного шасси с тормозом для перемещения по мастерской
Особенности:
- Возможность установки строгального вала helical
- 2-ступенчатая регулировка скорости подачи
- Рейсмусовый стол с роликами
- Металлические подающие валы
- Регулировка высоты строгания вращающимся маховиком
- Регулировка высоты положения роликов стола
- Съемные удлинители рабочего стола из чугунного литья
- Корпус из чугунного литья
- Тумба-подставка для напольной установки
- Устройство с тормозом для облегчения транспортировки станка
Комплектация:
- Комплект ножей (установлен на валу)
- Передний и задний чугунные удлинители стола
- Тумба-подставка
Параметры:
- Напряжение 400 Вольт
- Потребляемая (выходная) мощность 5.5 (3.8) кВт
- Частота вращения строгального вала 5000 об/мин
- Диаметр строгального вала 81 мм
- Размер ножей (ДхШхТ) 510 х 25 х 3 мм
- Количество ножей 4 шт
- Скорость подачи 7 и 10 м/мин
- Максимальная ширина заготовки 500 мм
- Максимальная высота заготовки 200 мм
- Максимальная глубина строгания за один проход 5 мм
- Максимально допустимая глубина строгания за один проход по всей ширине 2 мм
- Минимальная длина заготовки 170 мм
- Длина рейсмусового стола (с удлинителями) 664 (1420) мм
- Диаметр вытяжного штуцера 127 мм
- Длина 660 мм
- Ширина 930 мм
- Высота 1050 мм
- Масса 350 кг
