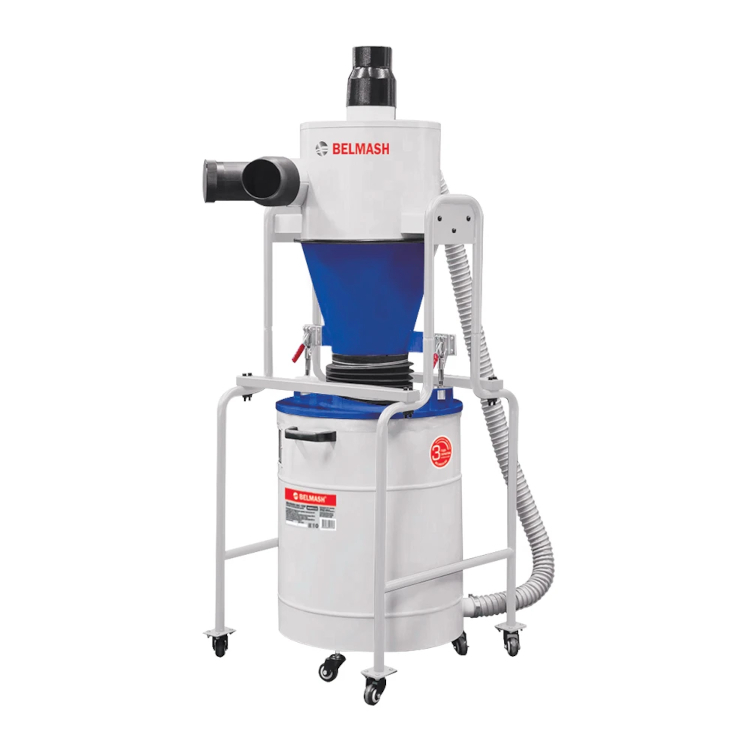

Сепаратор Belmash SDC-120P представляет собой циклонный разделитель. Предназначен для использования с вытяжной установкой с объемом всасывания не менее 2000 мᶟ/ч. Служит для разделения стружки и пыли, образующихся в процессе деревообработки.
Преимущества:
- Разделяет опилки на фракции для дальнейшего использования
- Увеличивает срок службы фильтрующего элемента и вытяжной установки в целом
- Сохраняет максимальную производительность установки на более долгий срок
- Экономит время на обслуживание за счет вместительного бункера для отходов
- Не подвержен риску сжатия ёмкости (схлопыванию)
Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда они попадают в бункер для отходов. Более мелкие фракции с потоком воздуха поступают в вытяжную установку для дальнейшей очистки. Таким образом, около 95% крупных опилок оседают в бункере, и только 5% мелко дисперсионной пыли попадают в стружкоотсос.
Бункер для сбора стружки представляет собой стальную ёмкость толщиной 2 мм, усиленную ребрами жесткости. Отличается своей вместительностью – 120 л. Внутрь устанавливается мешок-стружкосборник, диаметром 500 мм и высотой 850 мм. Для контроля заполняемости на бункере имеется смотровое окошко. От деформации (склопывания) его защищает вакуумный шланг.
Сепаратор установлен на опорную раму, которая значительно упрощает процесс очищения мешка-стружкосборника. Для этого ослабляются защелки конуса, на колесиках выдвигается бункер, очищается мешок-стружкосборник.
Благодаря впускному адаптеру с двумя патрубками можно подключить 1 или 2 станка. При необходимости лишний патрубок закрывается специальной крышкой.
Не смотря на вместительность сепаратор в ширину занимает не более 80 см и спокойно разместится даже в ограниченном пространстве.
Сепаратор вытяжной циклон - это незаменимый аксессуар для вытяжной установки, который значительно продлит срок ее службы и увеличит срок максимальной производительности.
Он необходимый элемент при работе на круглопильных, фуговальных, фрезерных, рейсмусовых и шлифовальных станках.
Особенности:
- Задерживает около 95% крупных отходов
- Объем бункера для отходов 120 л
- Одновременное удаление опилок от двух станков
- Поворотные колёса для перемещения по мастерской
- Смотровое окошко для контроля заполняемости
- Простое обслуживание и быстрая смена мешка
- Толщина металла 2 мм
Комплектация:
- Бункер для сбора отходов
- Кольцо бункера для сбора отходов
- Крышка бункера для сбора отходов
- Мешок-стружкосборник
- Конус циклона
- Колесо сепаратора 3 шт
- Шланг вакуумный
- Хомут шланга вакуумного 2 шт
- Ручка для перемещения
- Крышка патрубка адаптера впускного
- Корпус сепаратора впускной
- Хомут
- Адаптер выпускной (для подключения к вытяжной установке)
- Адаптер впускной двухсекционный (для подключения к станку)
- Колесо опорной рамы с тормозом 4 шт
- Рама опорная 2 шт
- Боковина опорной рамы 2 шт
- Поперечина опорной рамы 2 шт
- Заглушка поперечины опорной рамы 4 шт
- Защелка конуса циклона 2 шт
- Шланг соединительный
- Хомут шланга соединительного 2 шт
- Комплект ключей
- Комплект крепежа
- Руководство по эксплуатации
- Упаковка
Параметры:
- Размер стружкосборника (Д × В) 500 × 850 мм
- Количество входных патрубков 2 шт.
- Диаметр патрубка для подключения адаптера выпускного 125 мм
- Диаметр патрубка для подключения адаптера впускного 125 мм
- Размер бункера для сбора отходов (Д×В) 500 × 600 мм
- Объем бункера для сбора отходов 120 л
- Диаметр патрубка пыле/стружкоудаления 100 мм
- Размер упаковки место 1 (Д × Ш × В) 1112 × 562 × 752 мм
- Размер упаковки место 2 (Д × Ш × В) 900 × 655 × 120 мм
- Габаритный размер (Д × Ш × В) 786 × 610 × 1570 мм
- Масса нетто 37,4 кг
- Масса брутто 42,4 кг
