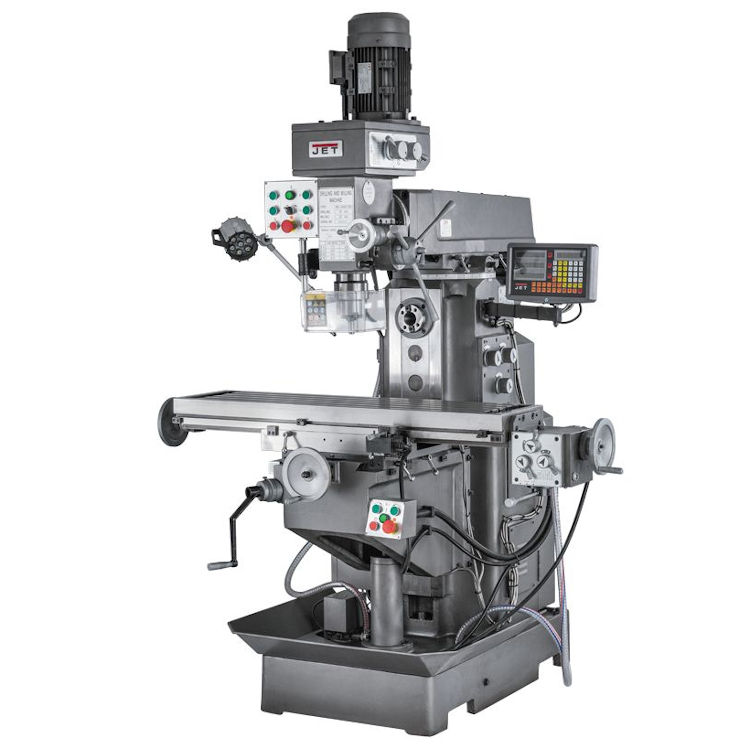

Широкоуниверсальный консольно-фрезерный станок JET JMD-1144GHV DRO, благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене интересен широкому кругу потребителей. Это более продвинутая модель в сравнении с моделями JMD-939. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д. На станке JET JMD-1144GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный шпиндель мощностью 1.5 кВт и горизонтальный шпиндель 2.2 кВт со скоростями вращения в диапазонах 115-1750 и 40-1300 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 420 мм, вертикальным шпинделем до колонны от 200 до 650 мм; горизонтальный шпиндель-стол – от 15 до 365 мм
Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 115, 230, 290, 360, 580, 720, 875, 1750 об/мин. Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин. Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости. Горизонтальный и вертикальный шпиндели имеют функцию реверса. Рабочий стол станка имеет размер 1120 х 280 мм, ход стола по осям Х и Y – 600 х 270 мм. Для осуществления автоматической подачи стола по оси X станок оснащен коробкой скоростей с 8-мью скоростями: 16, 26, 45, 67, 100, 150, 255, 380 мм/мин. Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0.005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций
Особенности:
- Станок промышленного уровня
- Вертикальный и горизонтальный шпиндели
- Наклон фрезерной головы влево/вправо
- Поворот консоли на 360°
- Реверс обоих шпинделей
- Автоподача по оси X
- Устройством цифровой индикации (DRO) по трем осям
- Система подачи СОЖ
- Лампа освещения рабочей зоны
Комплектация:
- Зажимная тяга (шомпол) М16 2 шт
- Оправка ISO40/MК-3
- Переходная оправка МК-3/МК-2
- Дорн ISO40/B18
- Сверлильный патрон В18/Ø3-16 мм
- Крепежные болты для T-образного паза M14 x 55 2 шт
- Клин-выколотка
- Оправка для горизонтального шпинделя ISO40/Ø27
- Оправка для горизонтального шпинделя ISO40/Ø22
- Шестигранные ключи (3, 4, 5, 6) – 1 комплект
- Рожковые ключи 8/10, 17/19, 22/24 – 1 комплект
- Масленка
- Инструкция по эксплуатации
- Сертификат точности
Параметры:
- Напряжение 400 Вольт
- Максимальный диаметр сверления сталь 30 мм
- Максимальный диаметр торцевой фрезы 63 мм
- Максимальный диаметр концевой фрезы 20 мм
- Вертикальный шпиндель
- Количество скоростей вертикального шпинделя 8 шт
- Частота вращения вертикального шпинделя 115-1750 об/мин
- Мощность двигателя вертикального шпинделя 1.5 кВт
- Конус вертикального шпинделя ISO 40 (DIN 2080)
- Диапазон наклона фрезерной головки ±90°
- Поворот консоли фрезерной головки в горизонтальной плоскости ±360°
- Ход пиноли шпинделя 120 мм
- Расстояние от вертикального шпинделя до колонны 200-650 мм
- Расстояние от вертикального шпинделя до стола 70-420 мм
- Горизонтальный шпиндель
- Количество скоростей горизонтального шпинделя 12 шт
- Частота вращения горизонтального шпинделя 40-1300 об/мин
- Мощность двигателя горизонтального шпинделя 2.2 кВт
- Конус горизонтального шпинделя ISO 40 (DIN2080)
- Расстояние от горизонтального шпинделя до стола 15-365 мм
- Фрезерный стол
- Размер стола по оси X и Y 1120 х 280 мм
- Ход стола по оси X и Y 600 х 270 мм
- Количество подач по оси X 8 шт
- Автоматическая подача по оси Х 16-380 мм/мин
- Ширина Т-образного паза (5) 14 мм
- Максимальная нагрузка на стол 150 кг
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 1600 х 1500 х 2200 мм
- Габаритные размеры в упаковке (ДхШхВ) 1600 х 1450 х 2250 мм
- Масса 1300 кг
- Масса в упаковке 1400 кг
