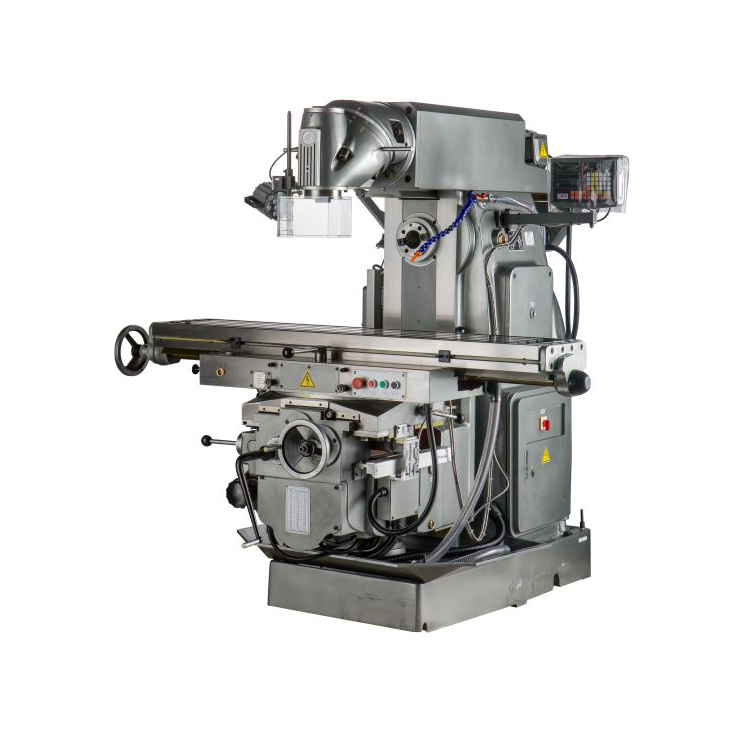

Широкоуниверсальный фрезерный станок JET JUM-1263VH DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов вертикальной и горизонтальной фрезерной обработки при производстве деталей мелкими и крупными сериями на механо-обрабатывающих, инструментальных и ремонтно-механических участках.

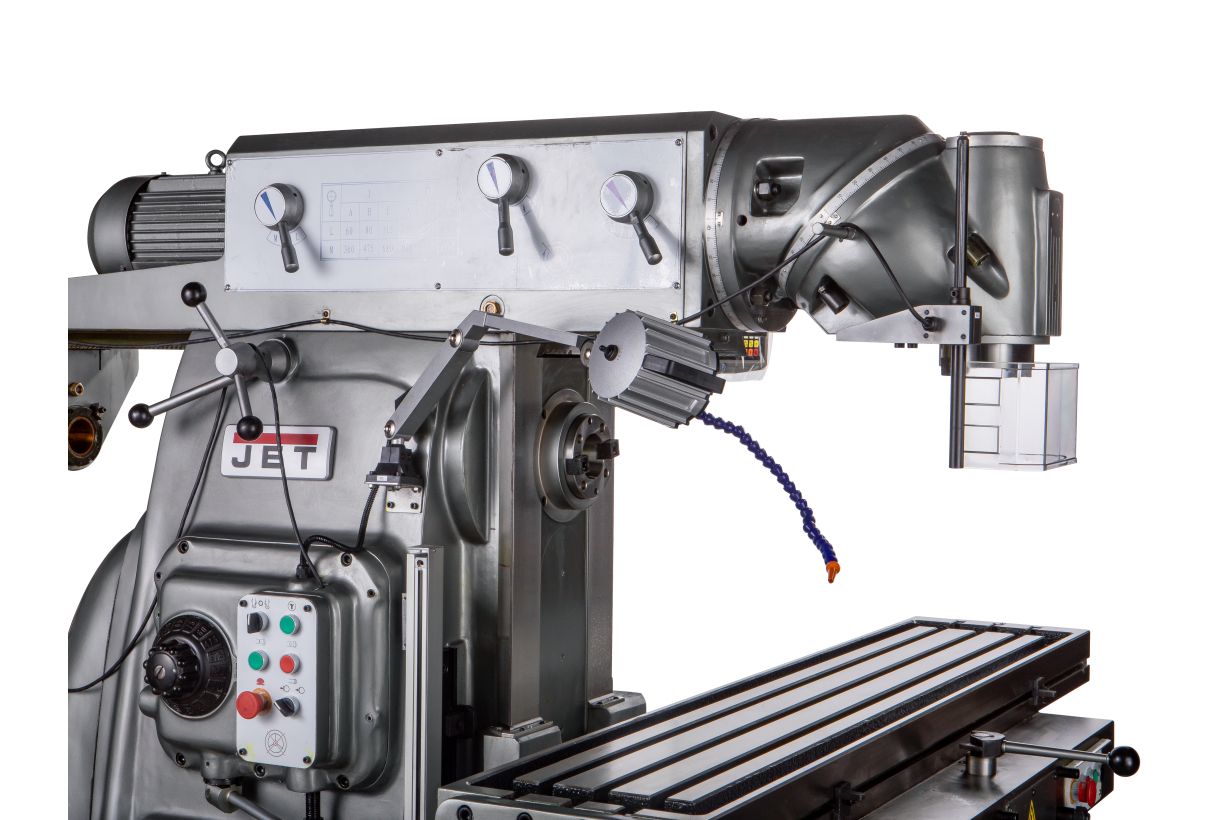

Универсальная фрезерная голова имеет жесткую конструкцию без пиноли, с возможностью поворота на 360°, что позволяет максимально расширить диапазон обработки и фрезеровать максимальное количество поверхностей заготовки с одной установки.

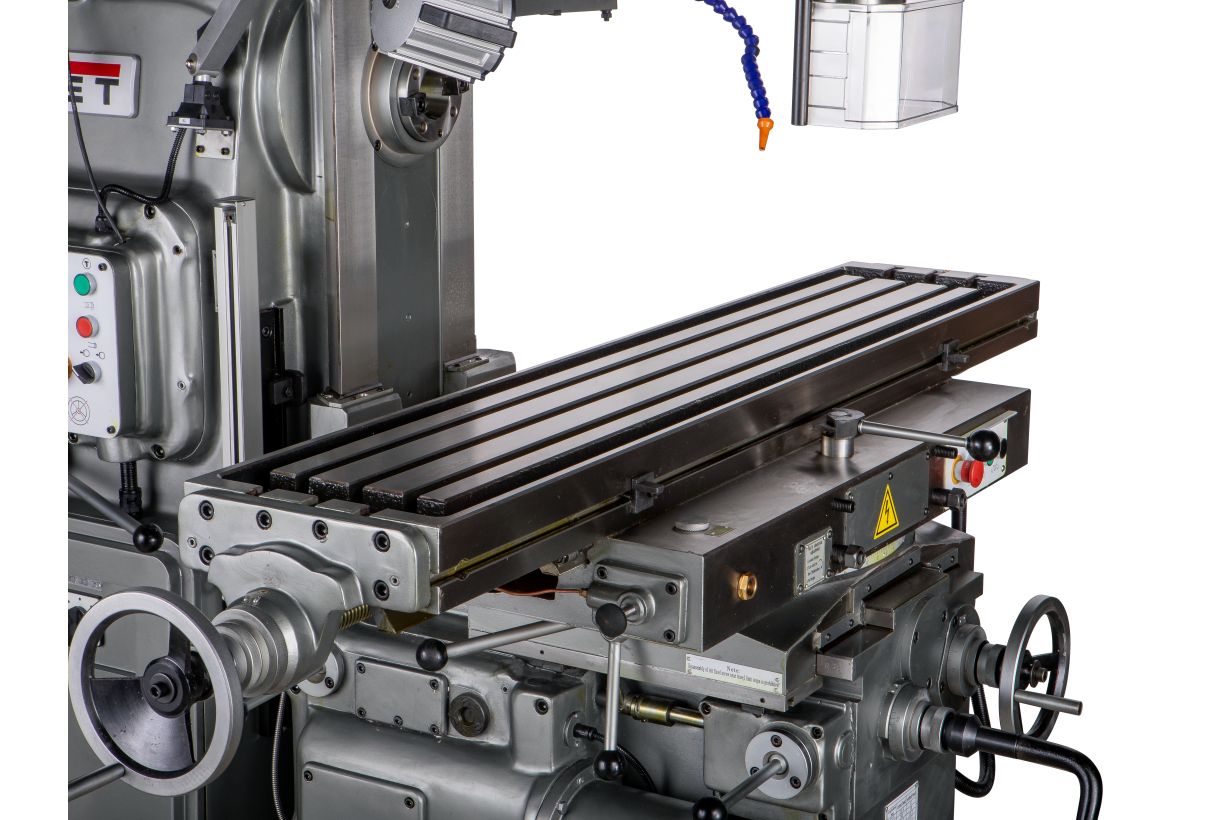

Рабочий стол размером 320х1600мм изготовлен из высококачественного чугуна, поверхность его отшлифована и имеет Т-образные пазы для закрепления тисков и различных зажимных приспособлений. Стол может поворачиваться до ± 45° и при дооснащении делительной головкой, можно фрезеровать спиральную поверхность (например, часть спиральной канавки или спиральную шестерню).

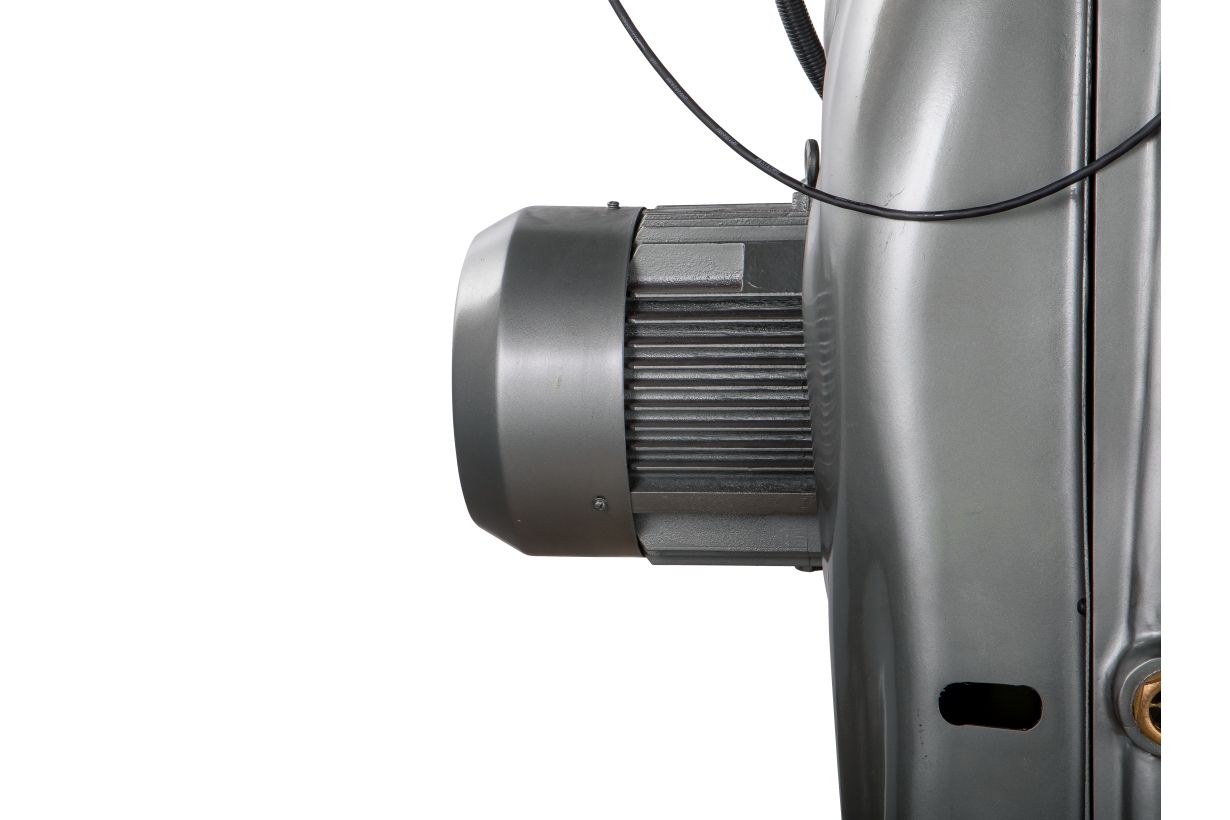

Станок оснащен двигателями для вертикального шпинделя мощностью 4,0 кВт и горизонтального - 7,5кВт. Диапазон вращения вертикального шпинделя от 45 до 1750 об/мин с 11-ю скоростями и горизонтального - от 30 до 1500 об/мин с 18-ю скоростями. Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней. Этот конструктив широко известен ещё с времен советского станкостроения и зарекомендовал себя как надежный и проверенный десятилетиями механический узел.

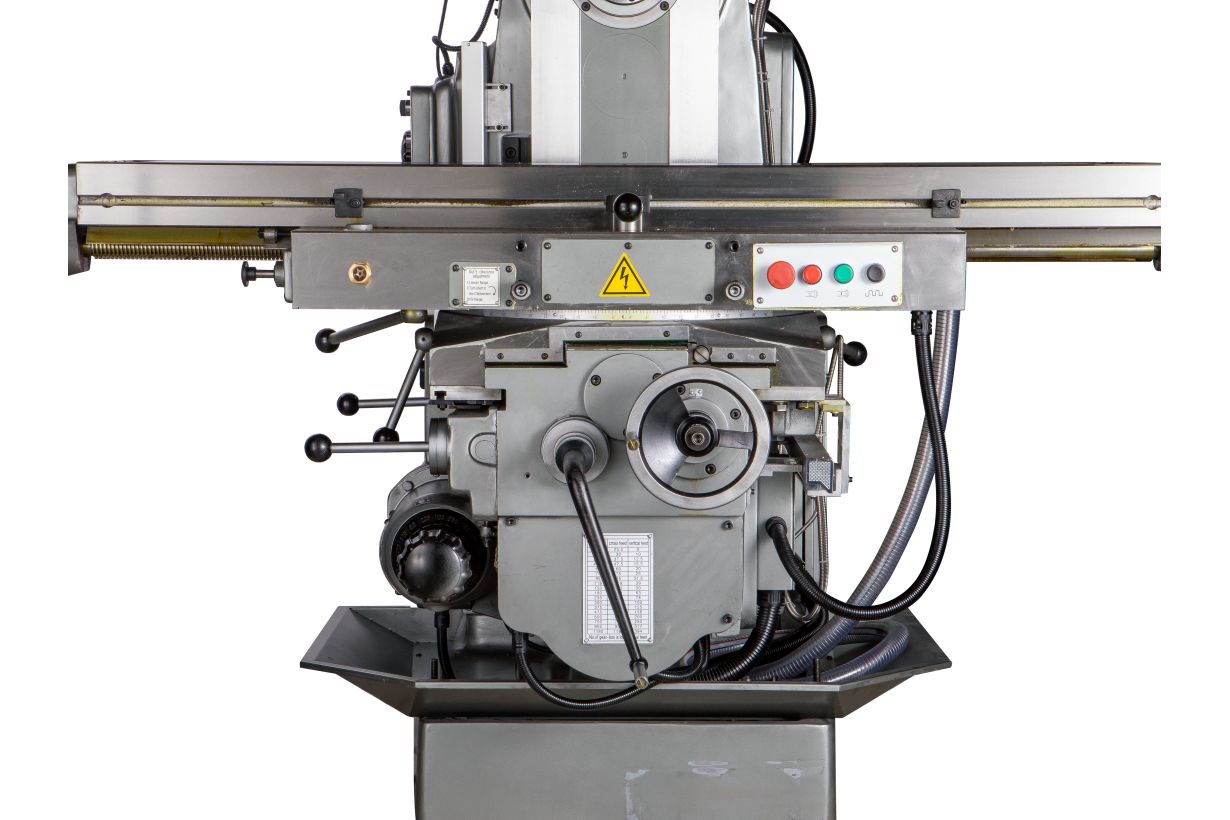

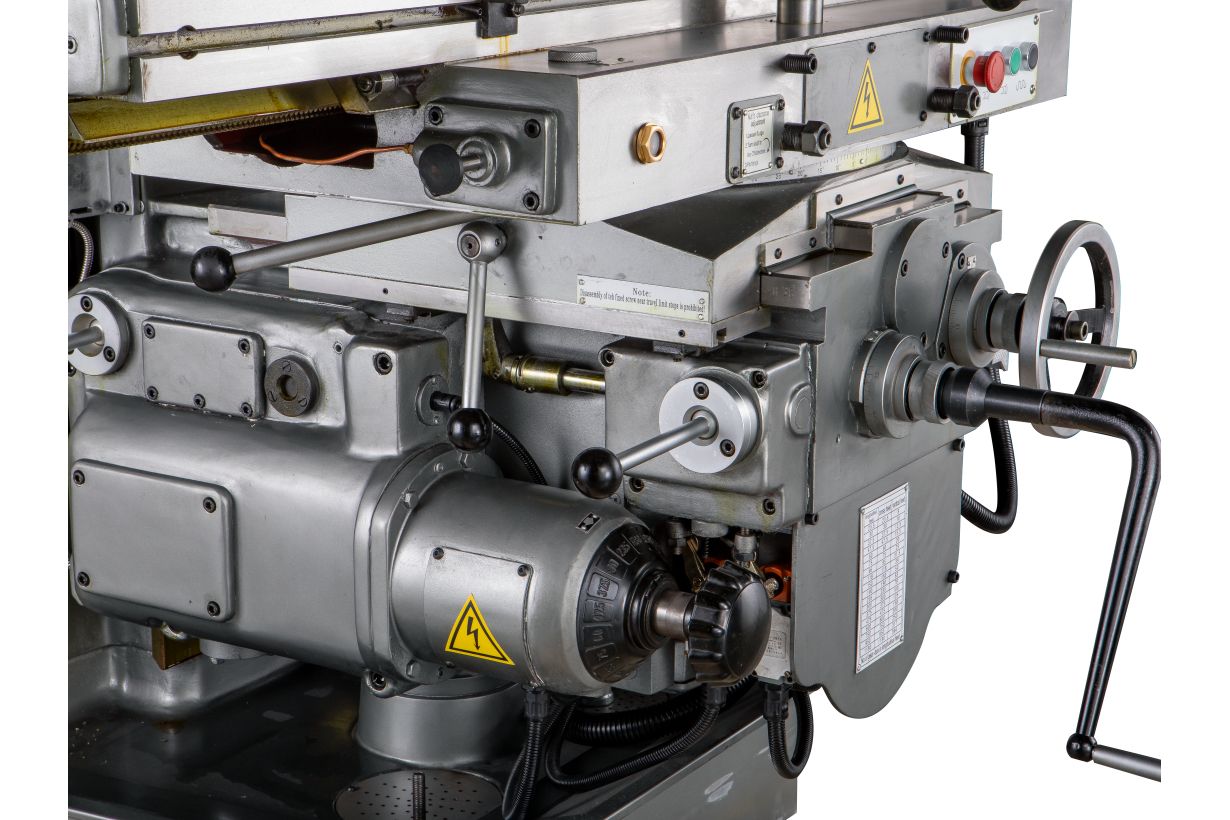

Коробка рабочих подач такого же надежного исполнения, позволяет выбрать одну из 18-ти предложенных скоростей для перемещения по осям X, Y, Z.

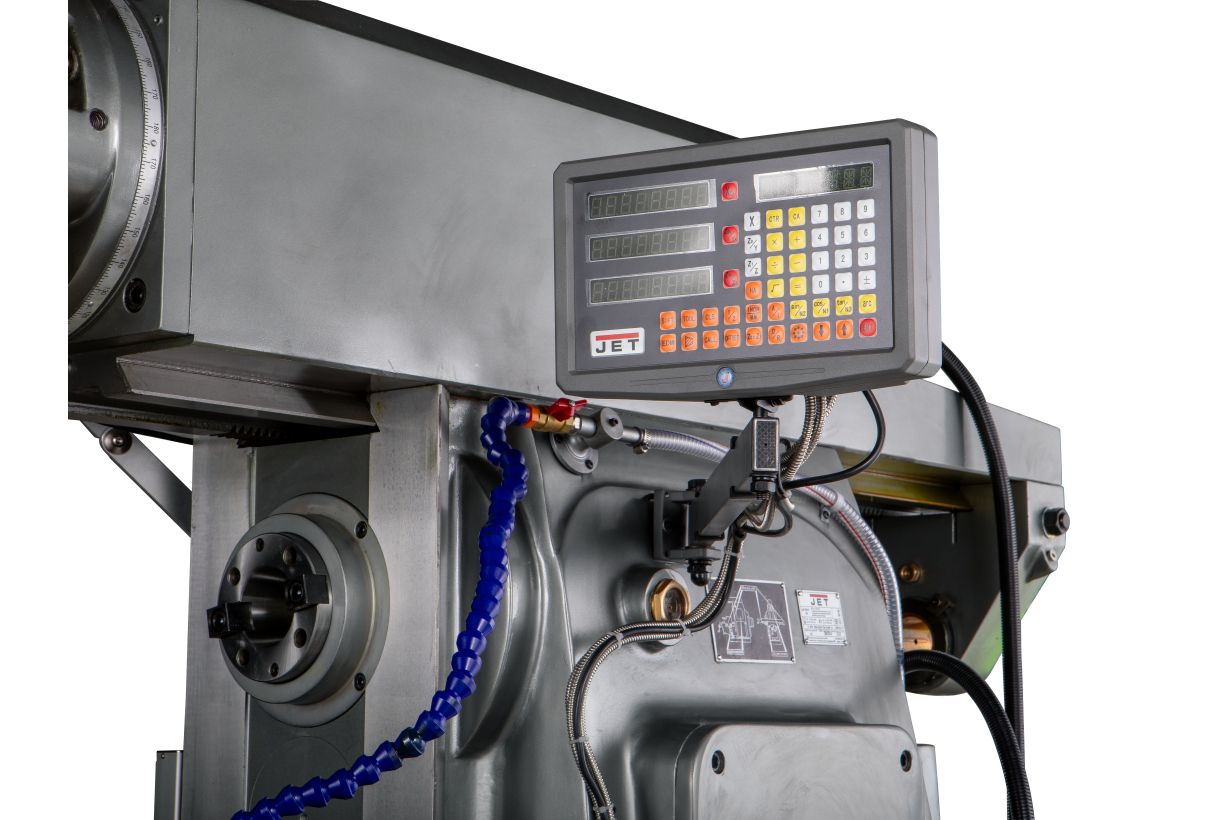

Устройство цифровой индикации (УЦИ), установленное на JUM-1263VH DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой принудительной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Комплектация:
- Шомпол М24х720мм – 1 шт
- Оправка фрезерная ISO50 – 1 шт
- Оправка горизонтального шпинделя Ф22мм
- Оправка горизонтального шпинделя Ф27мм
- Оправка горизонтального шпинделя Ф32мм
- Набор шестигранных ключей
- Рожковый ключ 13-14 – 1 шт
- Рожковый ключ 32-36 – 1 шт
- Масленка
- Инструкция по эксплуатации
Параметры:
- Напряжение 400 Вольт
- Размер стола по оси X и Y 1600 x 320 мм
- Максимальная нагрузка на стол 500 кг
- Диапазон поворота стола, град ± 45°
- Размер/ширина Т-образного паза (3) 18 x 70 мм
- Перемещение по оси X ручное/автоматическое 900/880 мм
- Перемещение по оси Y ручное/автоматическое 255/240 мм
- Перемещение по оси Z ручное/автоматическое 320/300 мм
- Расстояние от вертикального шпинделя до стола 190 – 510 мм
- Расстояние от горизонтального шпинделя до стола 30 – 350 мм
- Расстояние от центра горизонтального шпинделя до хобота 155 мм
- Диапазон поворота головы 360°
- Ускоренная подача по осям X, Y, Z 2300 / 2300 / 770 мм/мин
- Автоматическая подача по оси Х 23,5-1180 мм/мин
- Автоматическая подача по оси Y 23,5-1180 мм/мин
- Автоматическая подача стола по оси Z 8-394 мм/мин
- Конус вертикального шпинделя ISO 50
- Частота вращения вертикального шпинделя 45 – 1750 (11 скоростей) об/мин
- Конус горизонтального шпинделя ISO 50
- Частота вращения горизонтального шпинделя 30 – 1500 об/мин (18 скоростей)
- Мощность двигателя вертикального шпинделя 4 кВт
- Мощность двигателя горизонтального шпинделя 7,5 кВт
- Мощность двигателя подачи 1,5 кВт
- Мощность двигателя подачи СОЖ 0,9 кВт
- Скорость потока охлаждающей жидкости 22 л/мин
- Габаритные размеры (ДхШхВ) 2294х2050х1780 мм
- Масса 2950 кг
