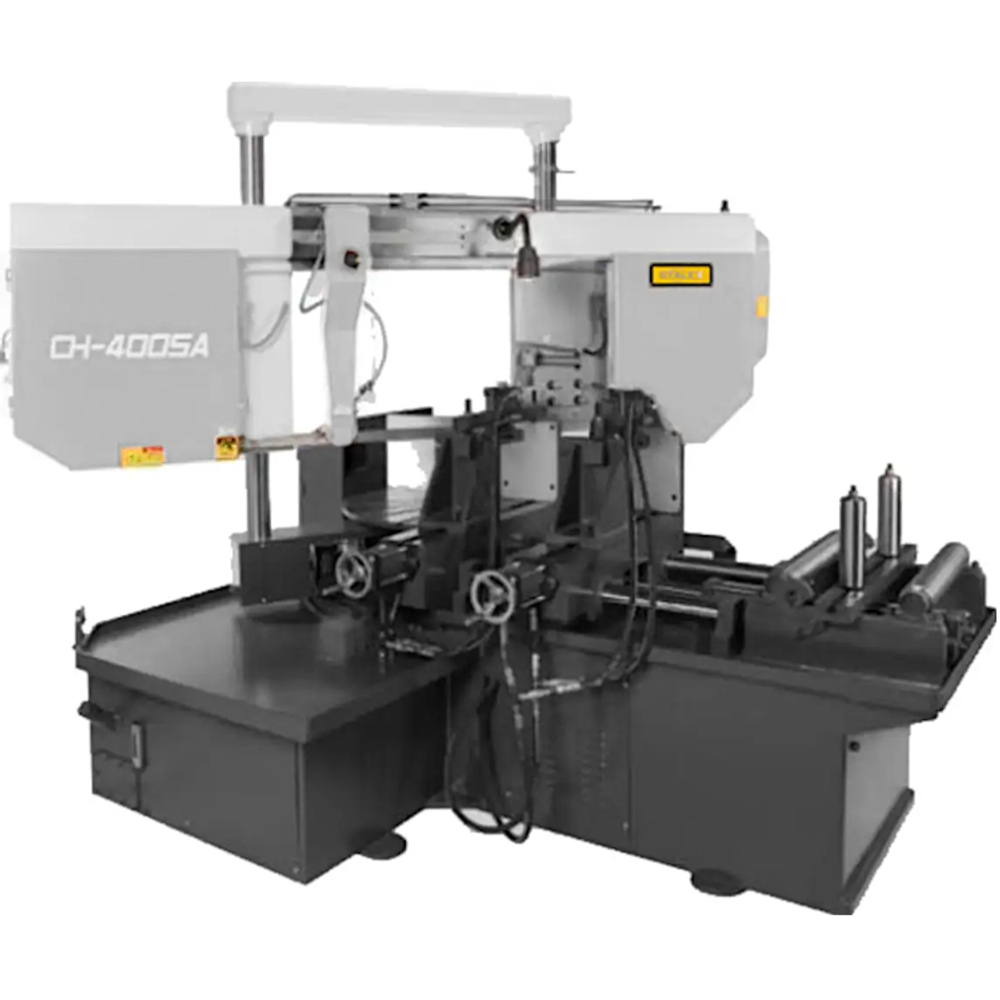

Модель Stalex СH-400SA является автоматическим ленточнопильным станком, колонного типа
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка. Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков
Особенности:
- Угол пиления заготовок 90°, 15°, 30° и 45°
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы)
- Сенсорный дисплей управления
- Станок управляется трёхфазным двигателем
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400 мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Комплектация:
- Механическая щетка для чистки лезвий
- Лампа освещения рабочей зоны
- Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации)
- Автоматический контроль рабочей высоты
- Ленточнопильное полотно - установленное на станке
- Набор инструментов
- Инвертор
- Управление с ЧПУ - NC control (Siemens)
- Автоматический конвейер для стружки
- Система охлаждения с пистолетом для смыва стружки
Параметры:
- Мощность главного двигателя 4.0 кВт (3-х фазный)
- Мощность гидравлической станции 1.5 кВт
- Мощность системы СОЖ 90 Вт (0.09 кВт)
- Суммарная мощность 5.59 кВт
- Вращение пилы 90°, 15°, 30°, 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка
- Скорость резания 20-80 м/мин (инвентор)
- Параметры реза 90° круг 400 мм квадрат 400х400 мм
- Параметры реза 45° круг 350 мм квадрат 350х400 мм
- Макс. единичный ход подающих гидравлических тисков 400 мм
- Мин. единичный ход подающих гидравлических тисков 1 мм
- Точность подачи заготовки 0.1/100 мм
- Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм на длину 1000 мм
- Точность реза на отклонение по перпендикулярности заявленная погрешность 0.3 мм на Ø100 мм сплошного сечения
- Габариты ленточного полотна 41х1.3х5590 мм
- Рабочая высота стола (от пола до основания тисков) 735 мм
- Объём гидравлического бака 30 л (необходимо заливать 2/3 по уровню масла)
- *используется гидравлическое масло стандартного качества (веретёнка)
- Объём бака СОЖ 60 л (необходимо заливать 2/3 по уровню СОЖ)
- Автоматический конвейер для сбора стружки
- Пистолет для смыва стружки
- Лампа дополнительного освещения
- Размер упаковки станка 3270х2280х2250 мм
- Общие габариты станка установленного в рабочее положение 2915x410x2100 мм
- Масса станка (нетто/брутто) 2620/2800 кг
- Страна производитель Китай
- Гарантия 12 месяцев
