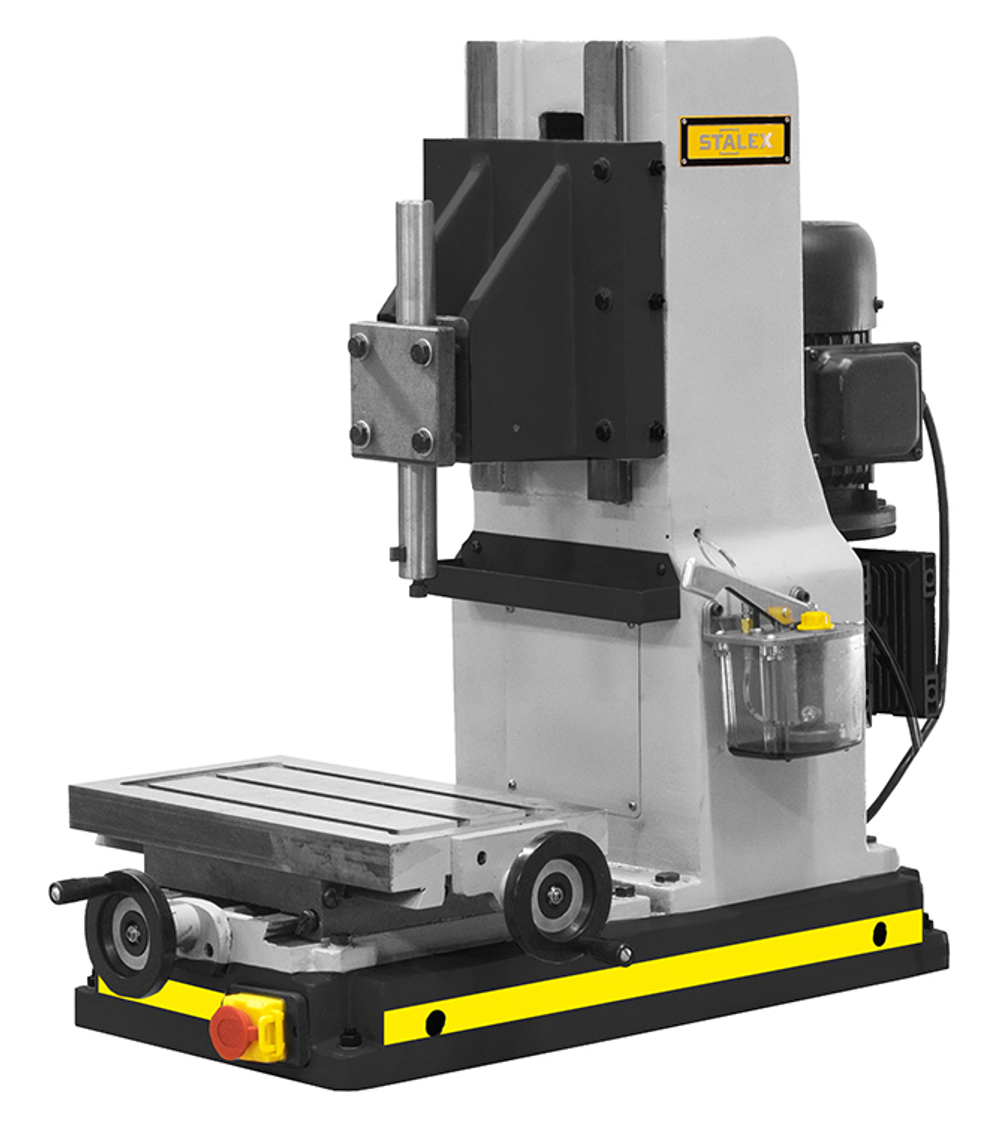

Станок Stalex B5012 используется для строгания паза в глухом отверстии, обработки прямоугольного (шлицевого) паза и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Подача заготовки не ограничена верхней колонной, станок идеально подходит для обработки шпоночного паза в отверстии больших деталей. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских. Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.
Параметры:
- Ширина паза в стандартной комплектации 6 мм
- Макс. ход фрезы (ограничен ходом кривошипно-шатунного механизма) 120 мм
- Диаметр оправки Ø 32 мм
- Длина оправки без крепёжного болта 300 мм
- Длина с крепёжным болтом 320 мм
- Оправка макс. вылет (с крепёжным болтом) 200 мм
- Макс. ход подвижной пластины (головы) 360 мм (250 мм от верхнего положения – вниз)
- Расстояние между осью инструмента и стенки колонны 160 мм
- Расстояние между осью инструмента и направляющих подвижной пластины (салазки) 135 мм
- Расстояние между осью инструмента и приёмной ванночки отработки масла 120 мм
- Кол-во ударов (скорость) 47 ударов/мин (47 об/мин)
- Привод Зубчатый редуктор
- Т образные пазы 3 паза, длиной 31 мм
- Ширина паза 12 мм
- Глубина паза 19 мм
- Номинальное отклонение +2 мм
- Рабочий стол 400*220 мм
- Поперечный ход рабочего стола 130 мм
- Продольный ход рабочего стола (фронтальное перемещение) 50 мм
- Подача стола 0,1 мм
- Двигатель 380 В/50 Гц/1,1 кВт
- Габаритные размеры (ДхШхВ) 1070*650*1000 мм
- Масса 195/240 кг
