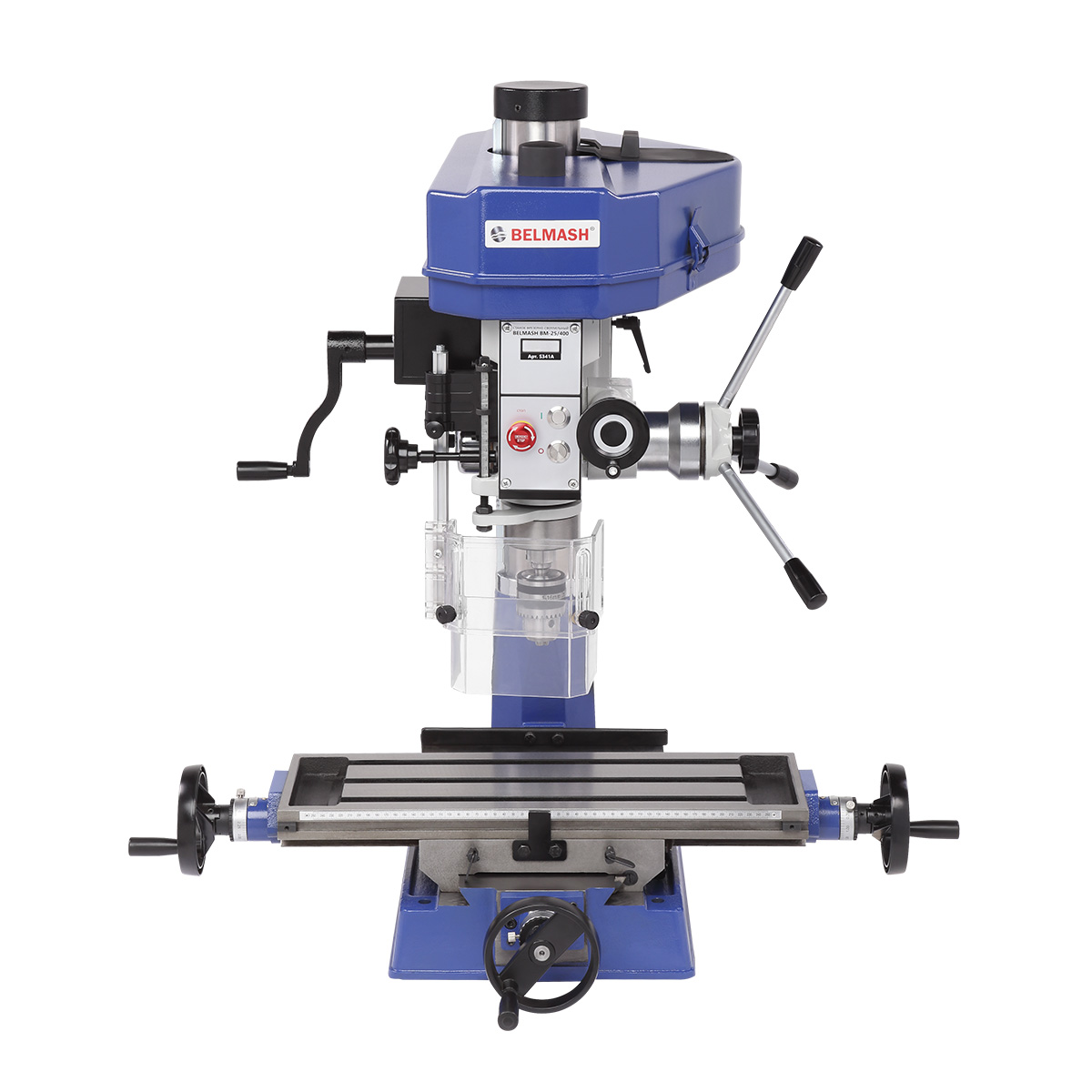

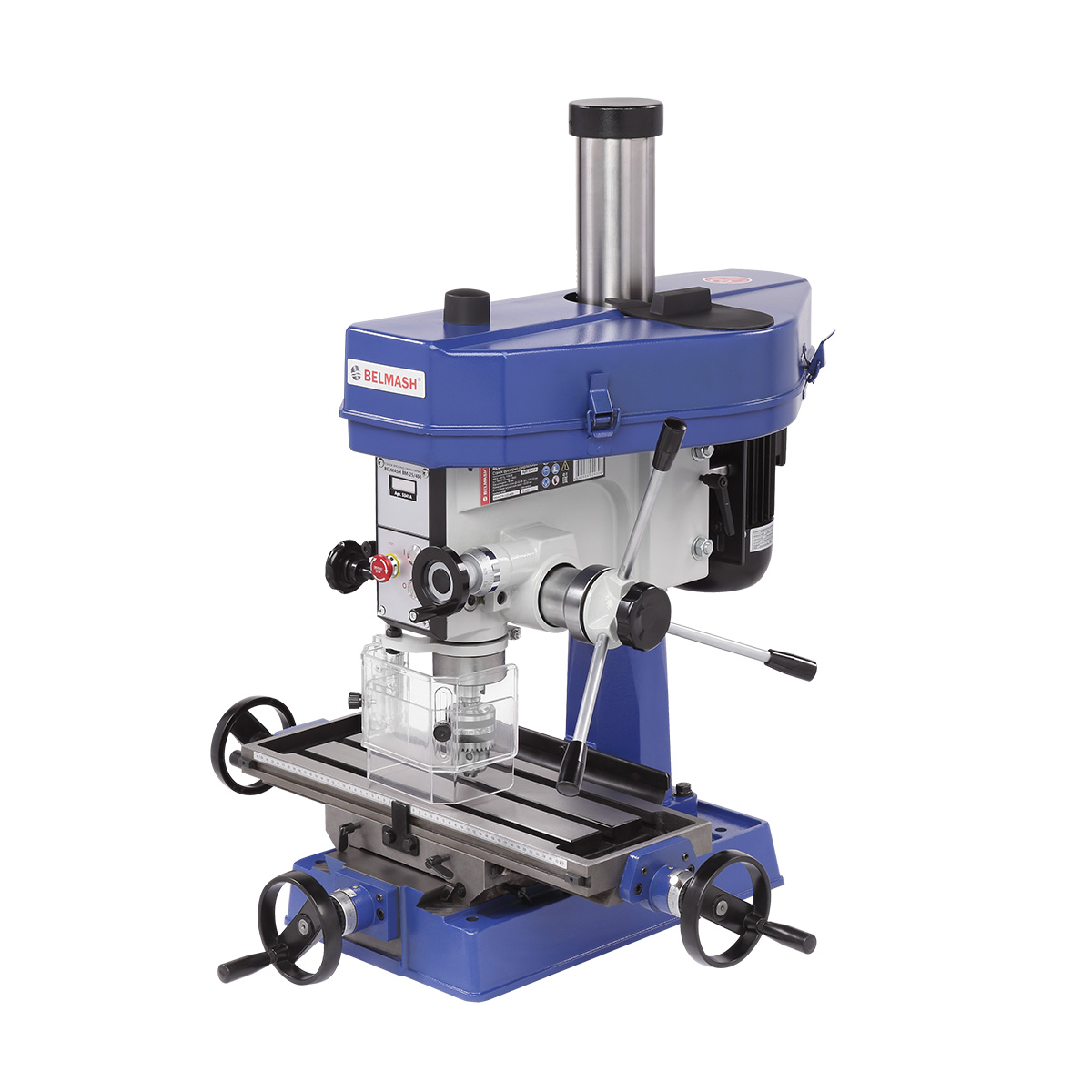

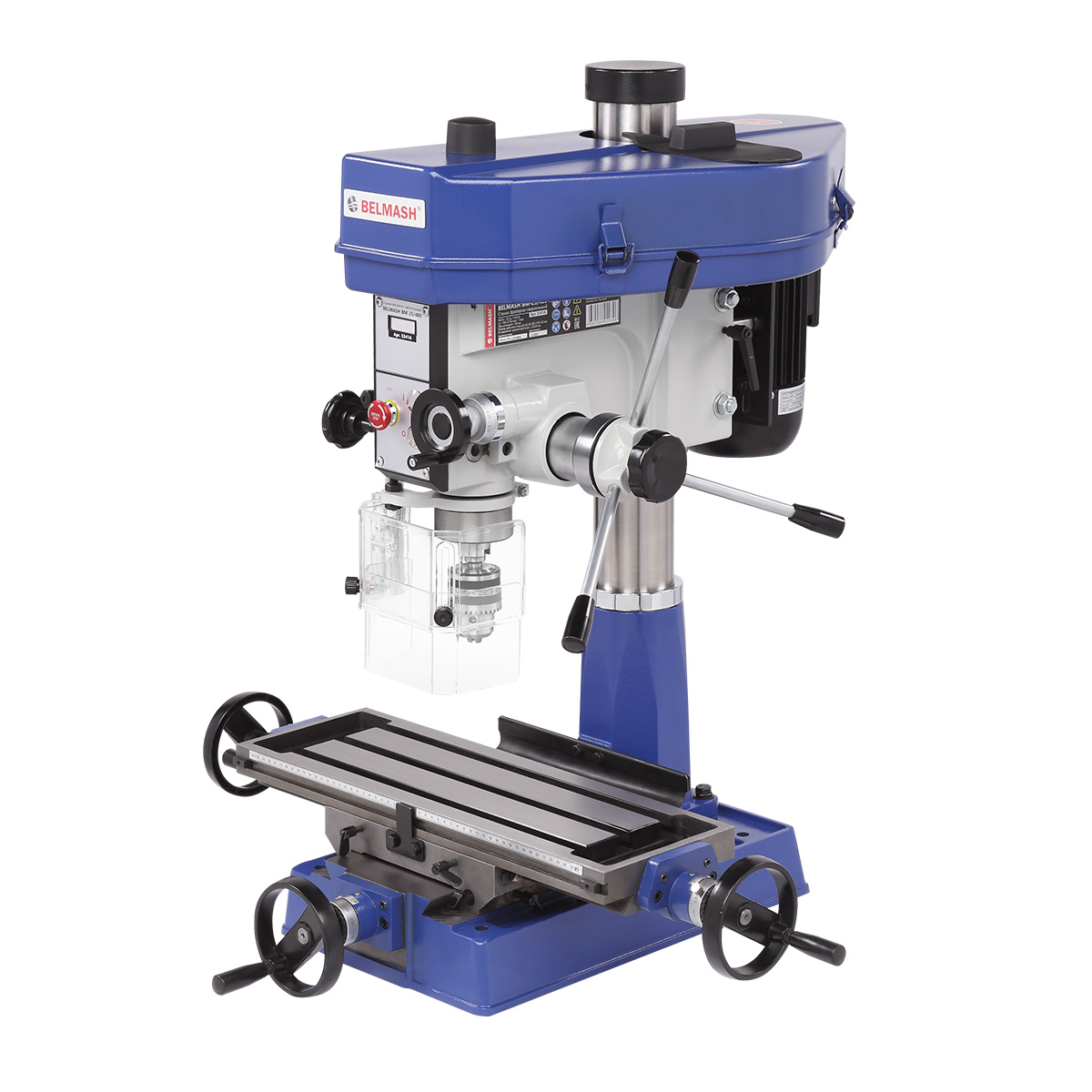

Фрезерно-сверлильный станок Belmash BM-25/400 предназначен для механической обработки путем снятия стружки. Работает со сталью, чугуном, цветными металлами, пластмассой. Станок совмещает операции сверления и фрезерования, что позволяет выполнять несколько видов обработки на одном оборудовании.
Основные операции:
- сверление глухих и сквозных отверстий
- рассверливание, зенкование и развертывание
- торцевое и контурное фрезерование
- выборка пазов и канавок
Станок используется в мелкосерийном производстве, ремонтных мастерских и частных мастерских. Он позволяет выполнять широкий спектр работ, когда требуется как сверление, так и фрезерование, но нет возможности использовать два отдельных станка.
Особенности:
- Станок объединяет операции сверления и фрезерования и экономит пространство мастерской
- 12 скоростей вращения шпинделя в диапазоне 100–2150 об/мин позволяют подобрать режим обработки для различных материалов
- Станина и основные узлы выполнены из чугуна, что повышает устойчивость станка и снижает вибрации при работе
- Координатный стол позволяет точно позиционировать заготовку относительно режущего инструмента

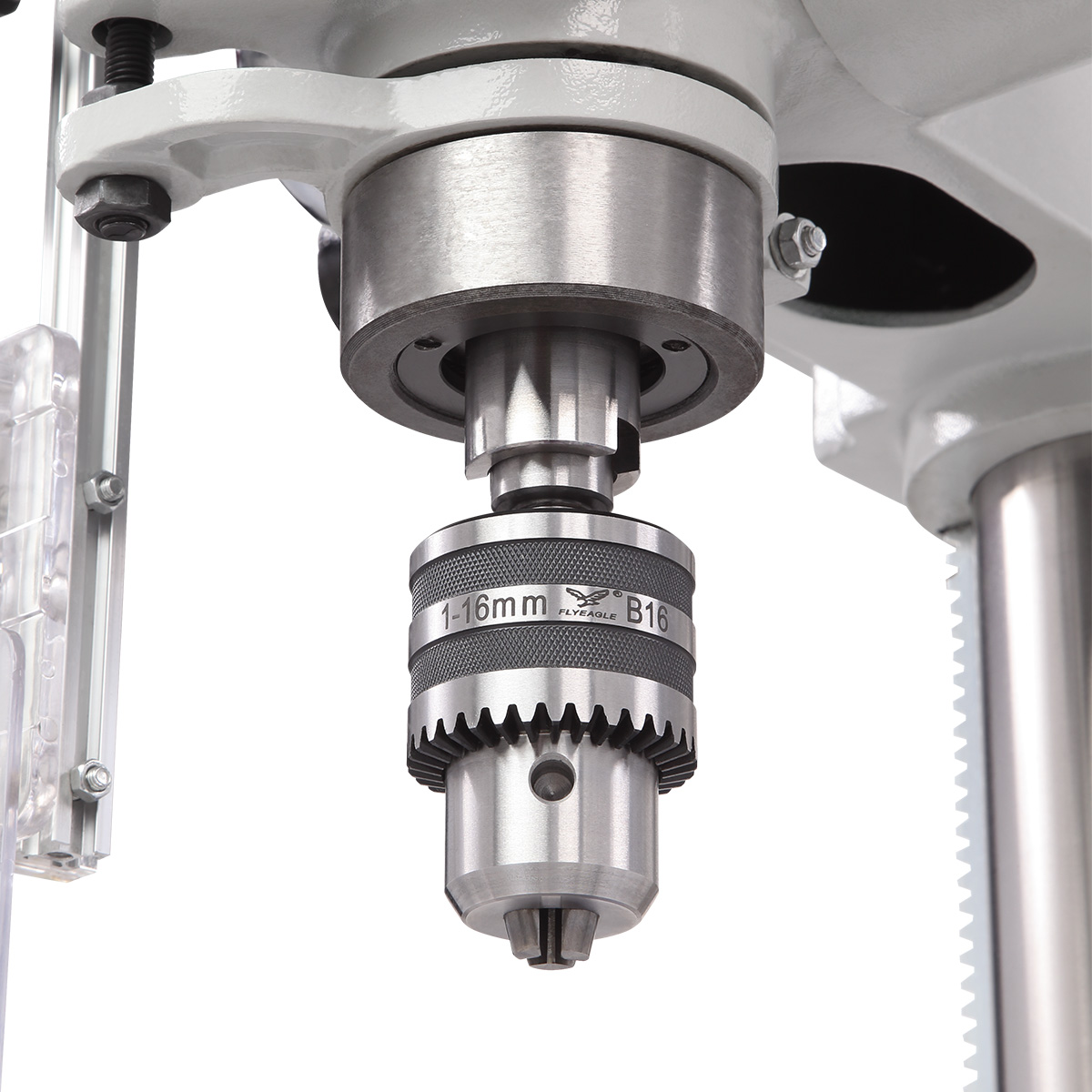

- В комплектацию входит сверлильный патрон и переходная втулка КМ3–КМ2, что позволяет использовать популярную оснастку
Конструкция:

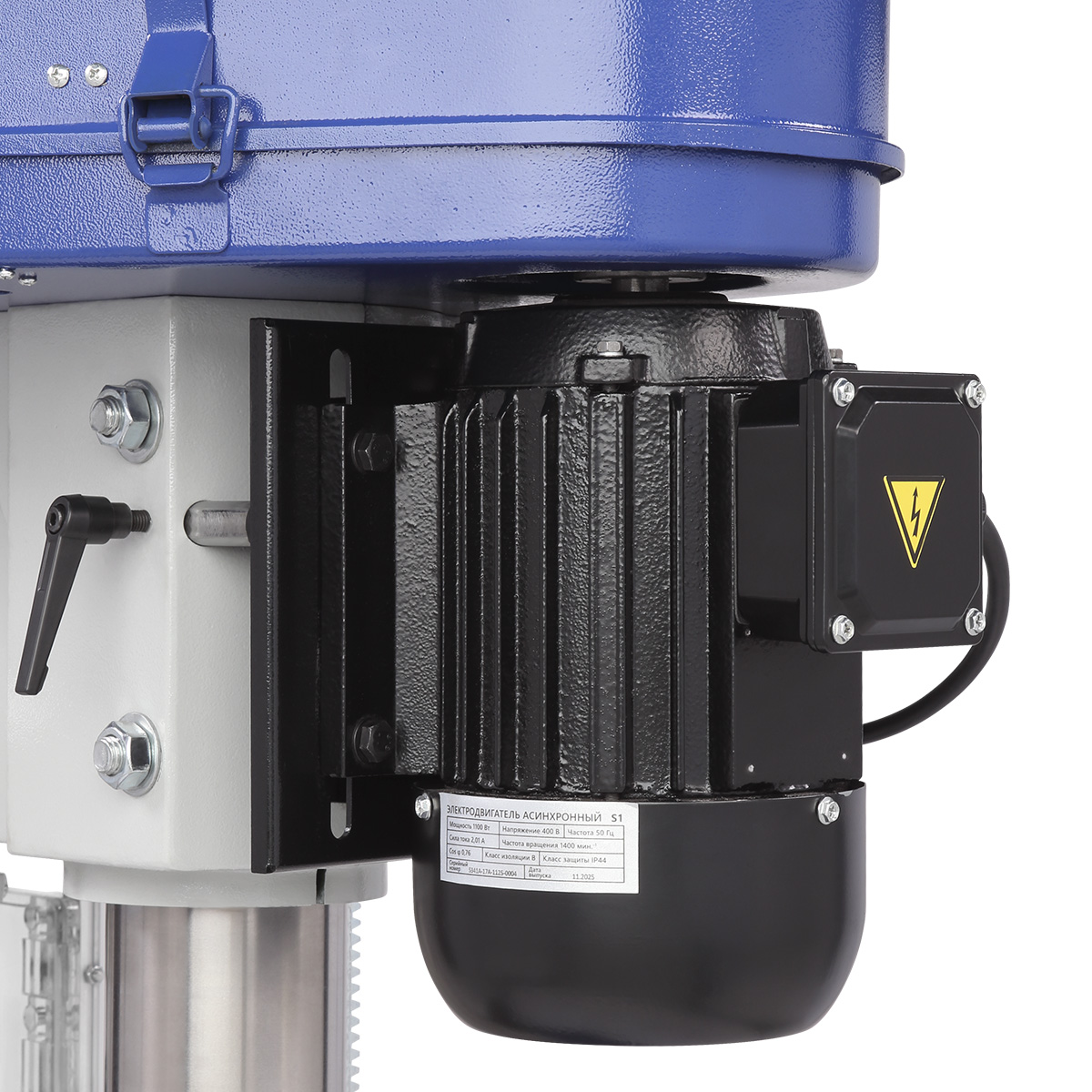

- Станок оснащён трёхфазным асинхронным двигателем мощностью 1100 Вт, рассчитанным на питание от сети 400 В и продолжительный режим работы. Номинальная частота вращения вала составляет 1400 об/мин.

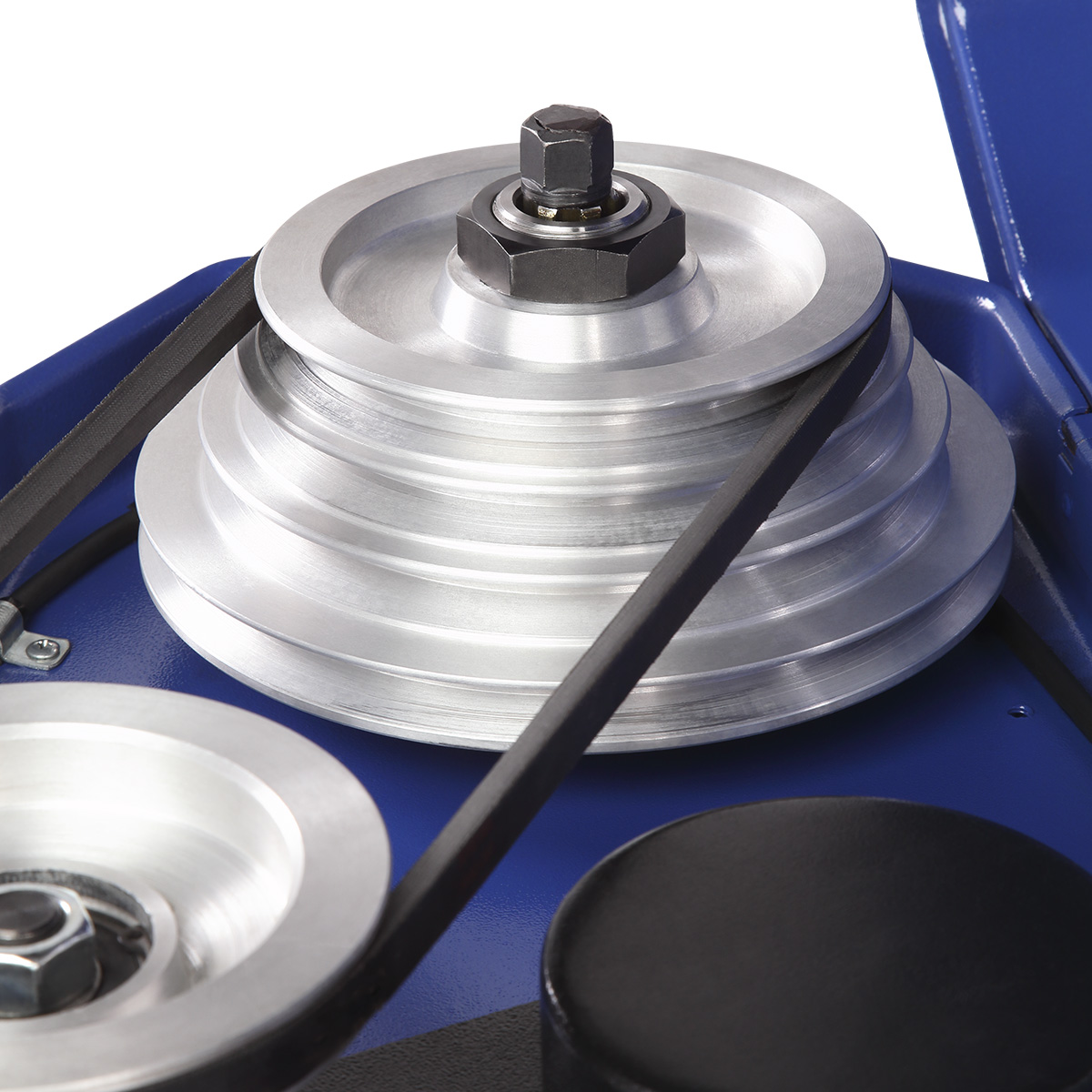

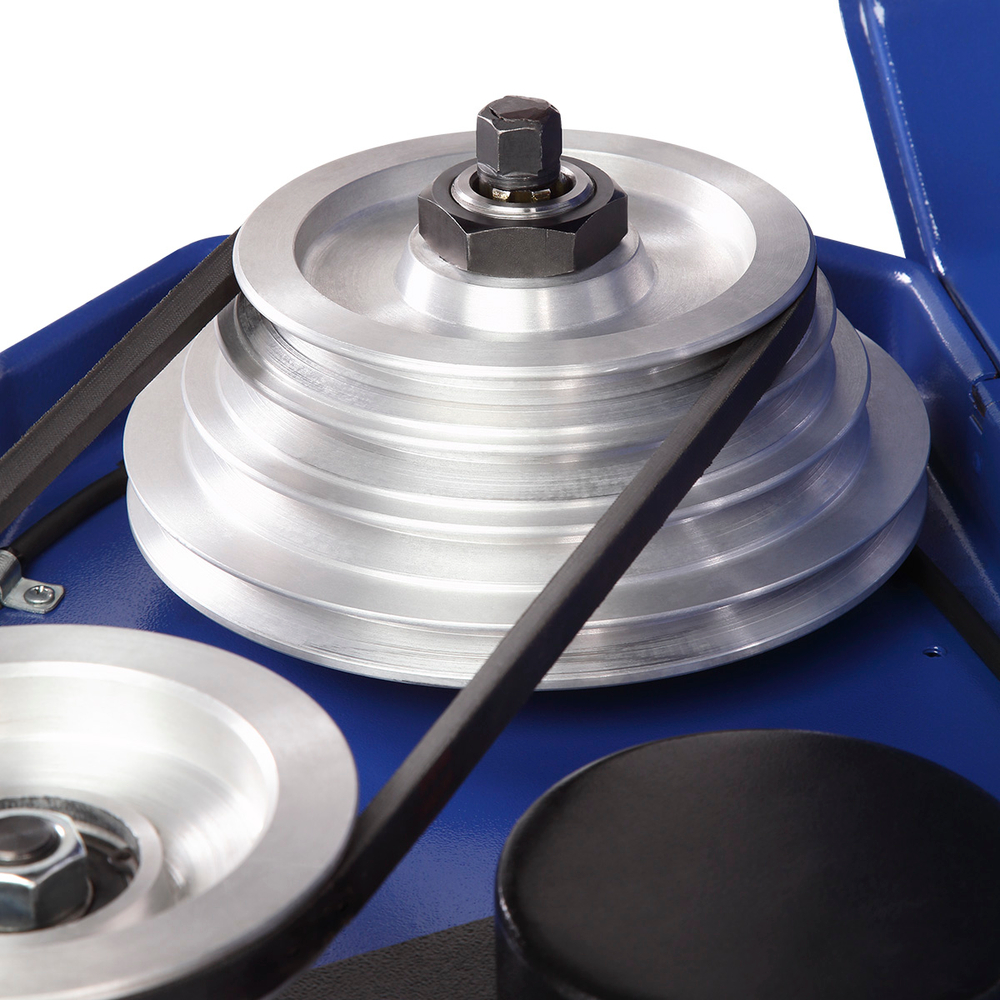

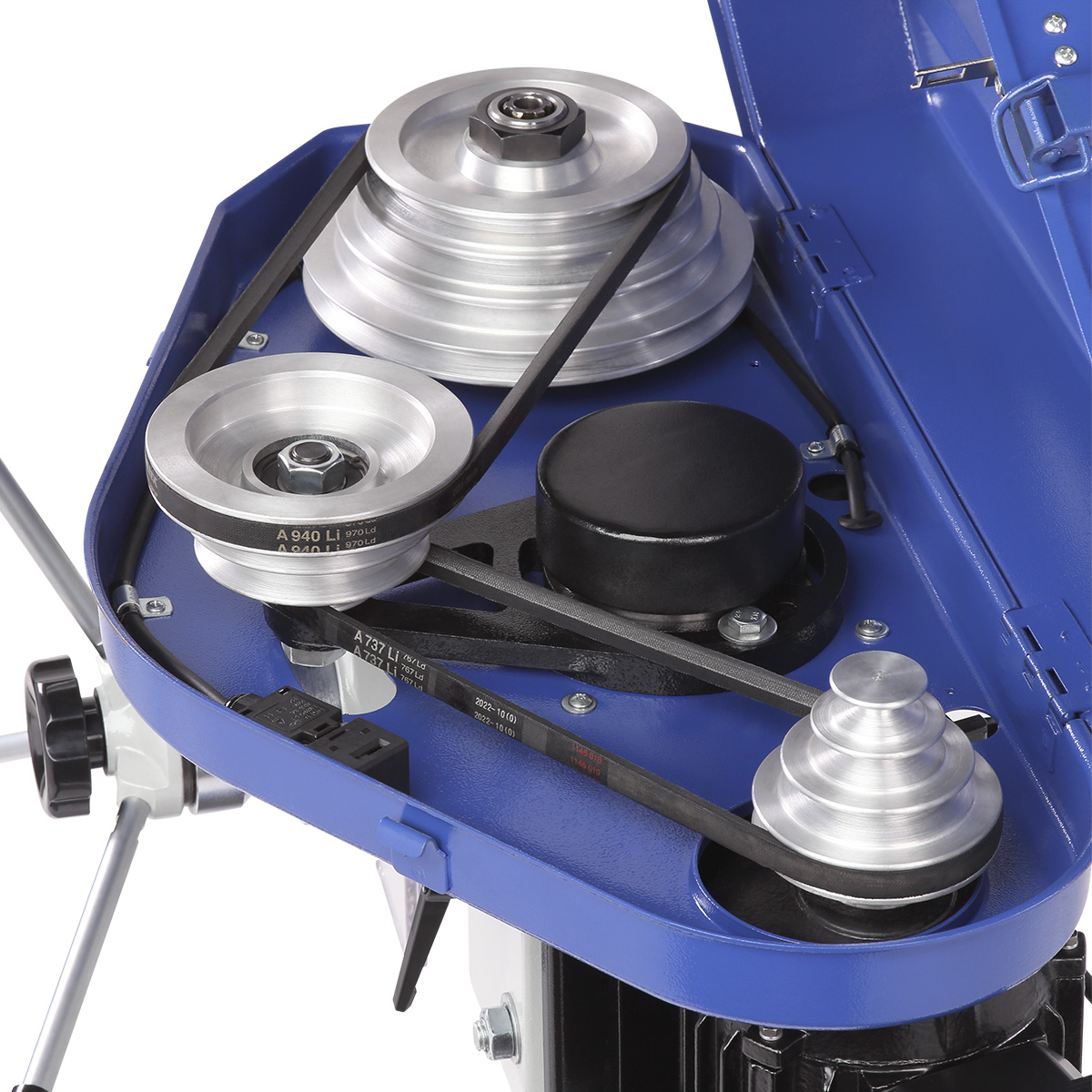

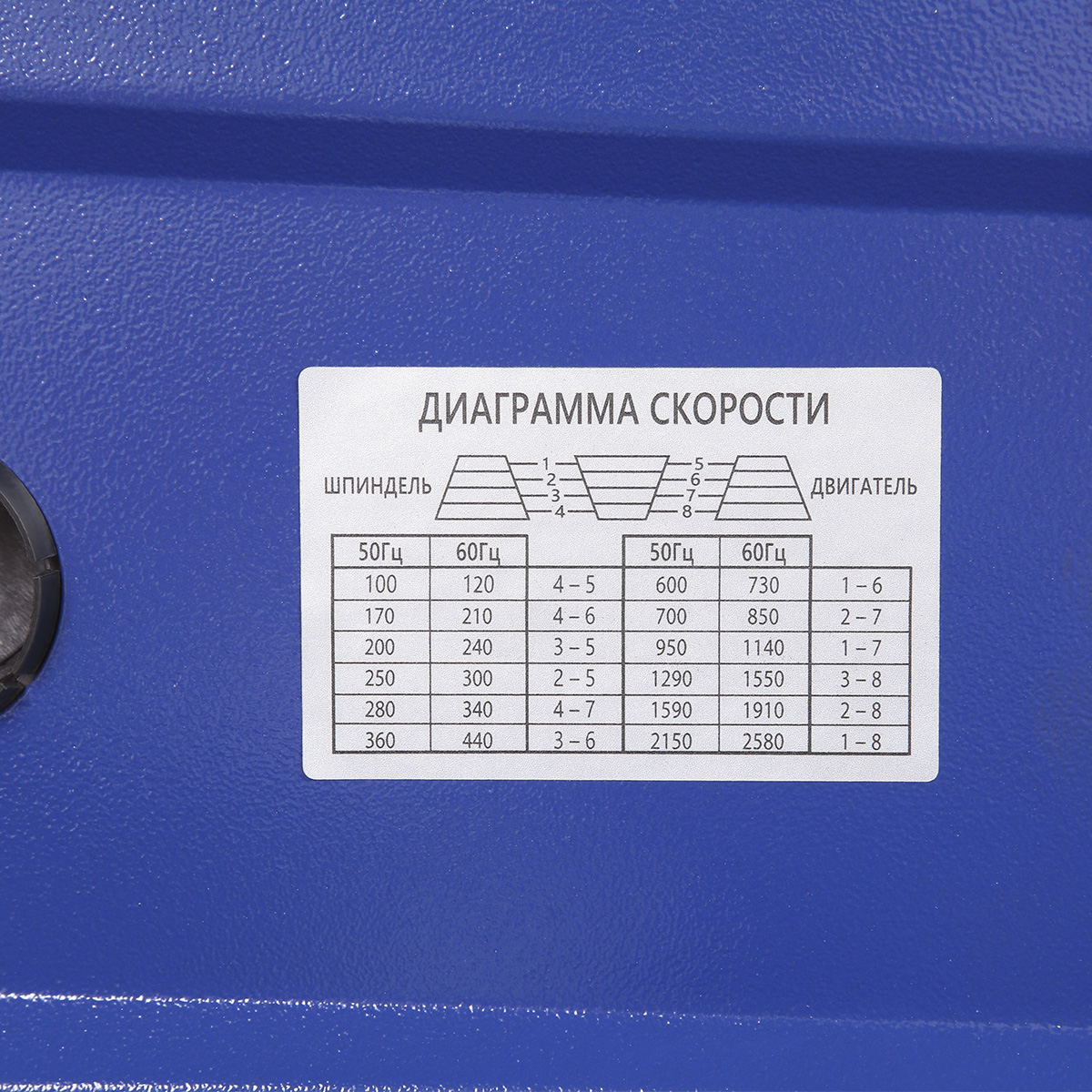

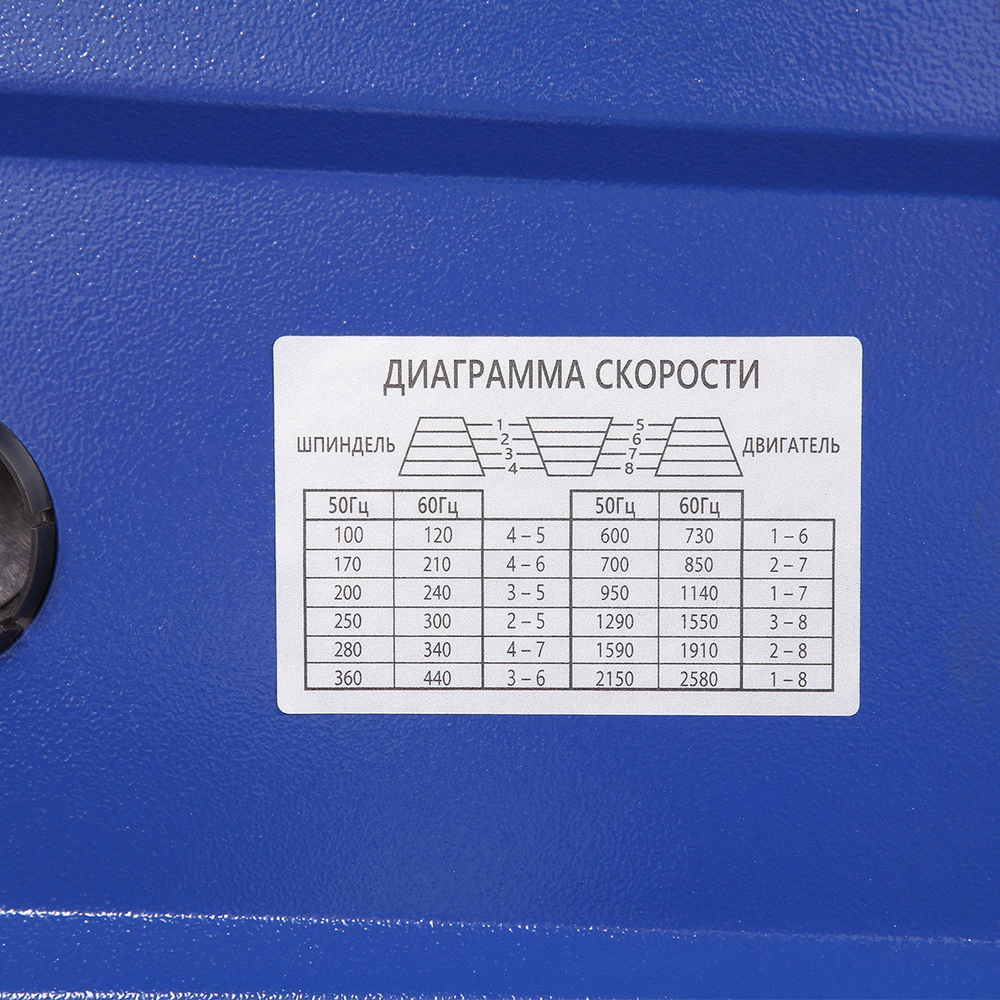

- Передача вращения на шпиндель осуществляется ременной передачей с двумя клиновыми ремнями. Перестановка ремней по ручьям шкивов обеспечивает 12 скоростей вращения в диапазоне 100–2150 об/мин. Такая схема снижает вибрации и шум, обеспечивает стабильную передачу крутящего момента и защищает узлы станка при перегрузке.

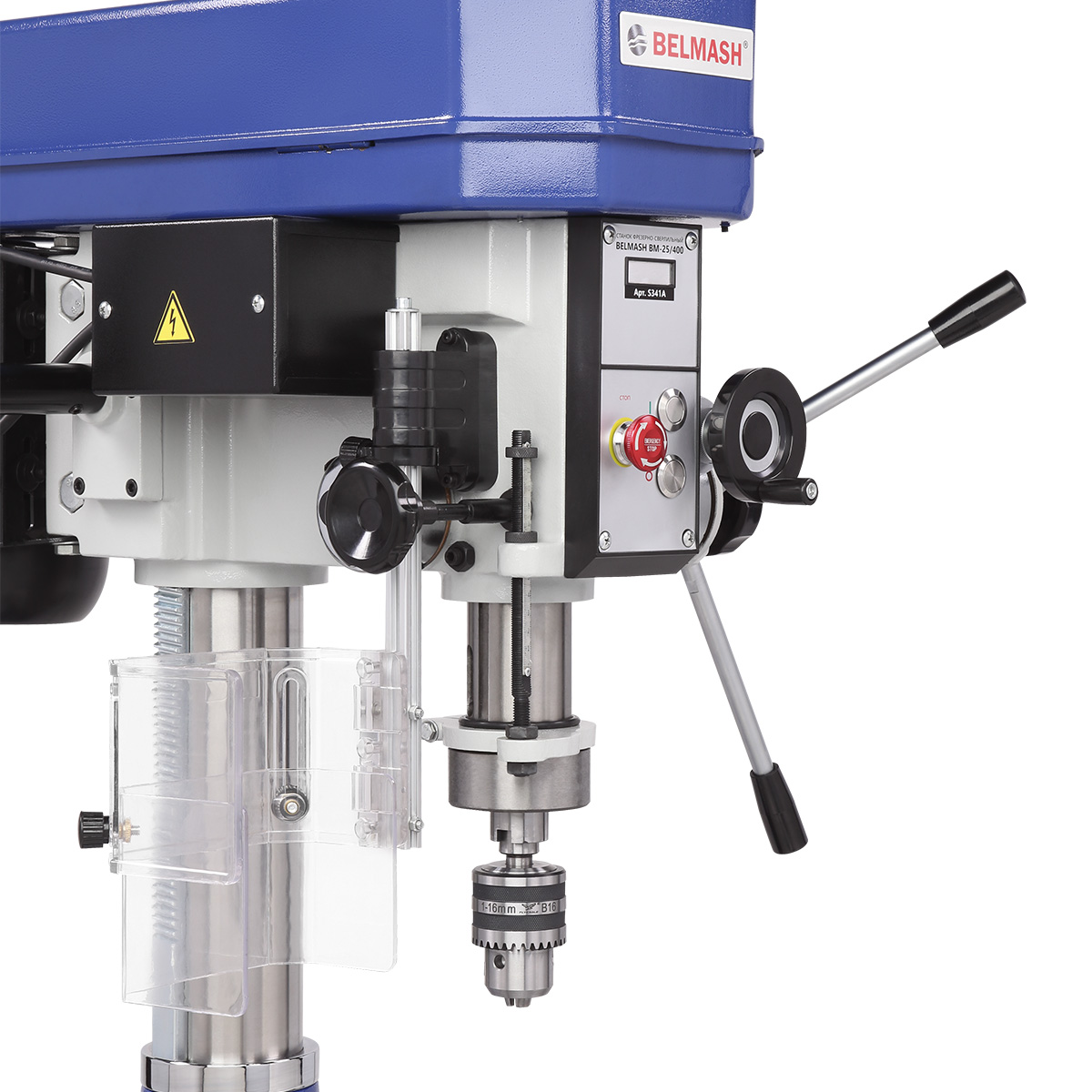

- Шпиндель установлен на высокоточных подшипниках, что гарантирует минимальное радиальное биение, не более 0,01 мм. Посадка инструмента выполнена с конусом Морзе 3. Это стандартный тип соединения, позволяющий использовать широкий спектр оснастки.
- Ход шпинделя составляет 90 мм, что обеспечивает достаточный диапазон перемещения при сверлении и фрезеровании. В комплект входит переходная втулка КМ3–КМ2, позволяющая применять инструмент с конусом Морзе 2. Диаметр зажимаемого инструмента в патроне — от 1 до 16 мм.
- Шпиндельная головка выполнена из чугуна и может поворачиваться вокруг вертикальной оси на 360°. Это позволяет выполнять обработку под различными углами без переустановки заготовки.

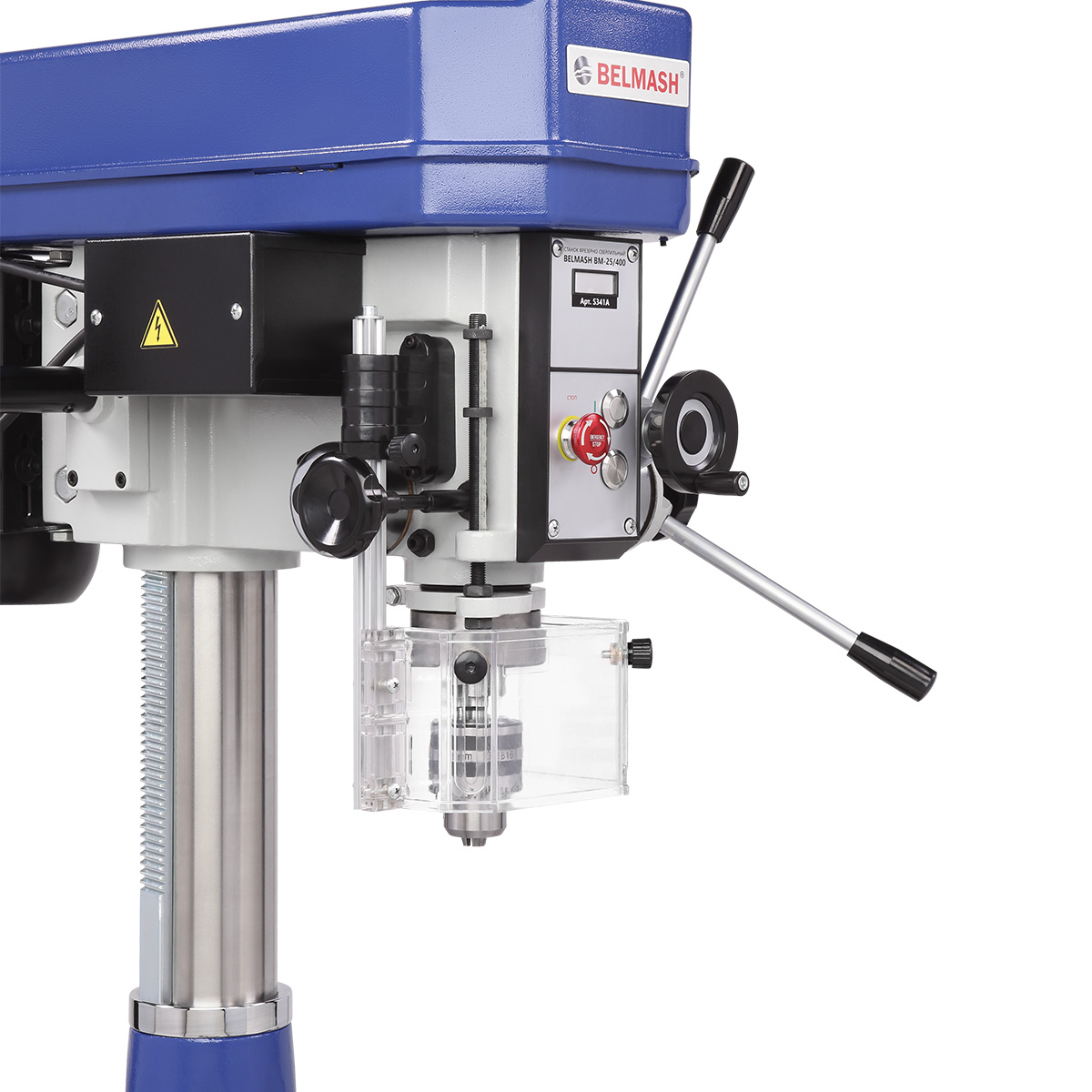

- Станок оснащён двумя системами ручной подачи шпинделя:
- точная подача с шагом 2,5 мм/об. для плавного и контролируемого усилия подачи. Лимбы с ценой деления 0,05 мм позволяет оператору визуально контролировать перемещение шпинделя с высокой точностью.
- быстрая подача с шагом 88 мм/об. для подвода инструмента к заготовке

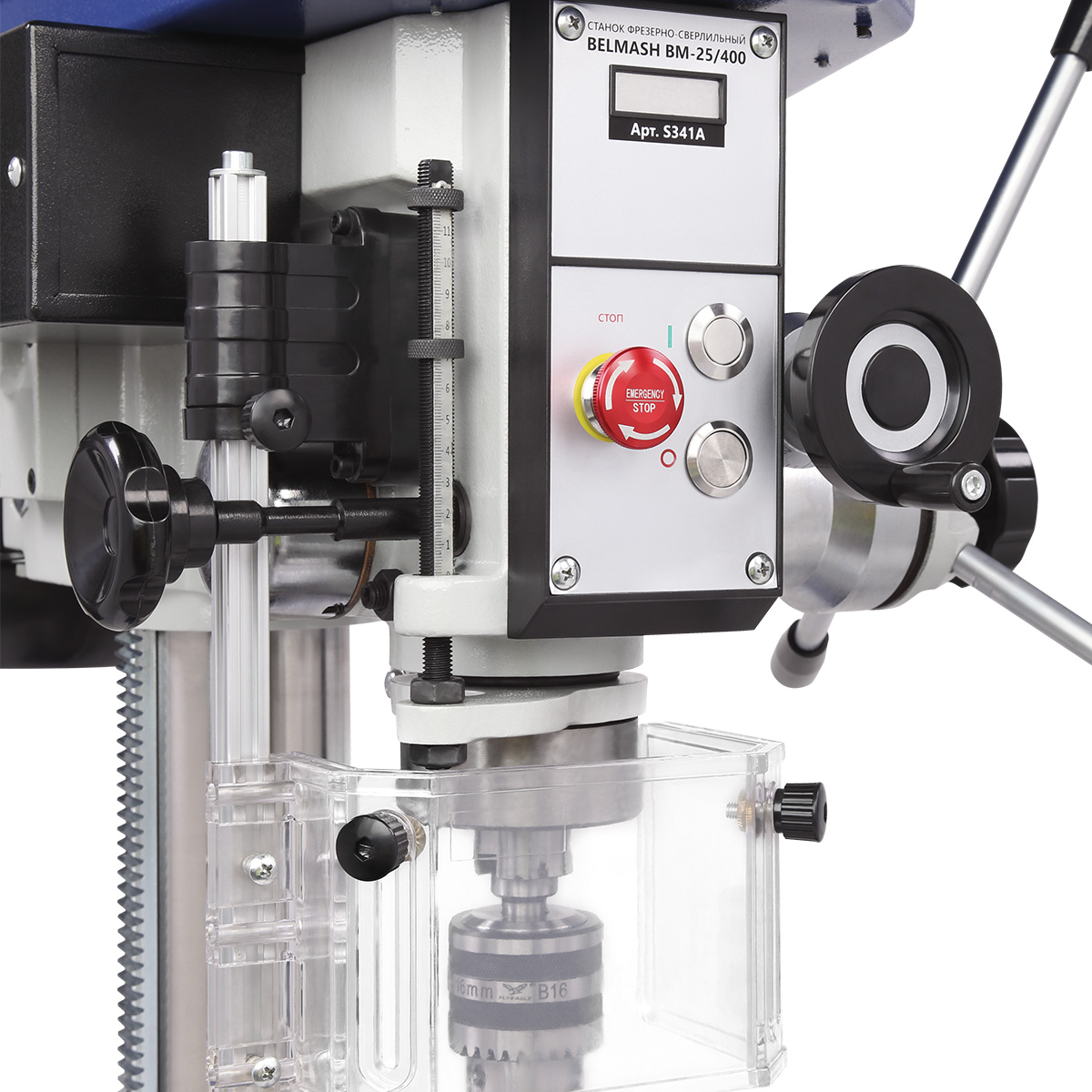

- Для повторяемых операций предусмотрена шкала глубины сверления с диапазоном 0–120 мм.

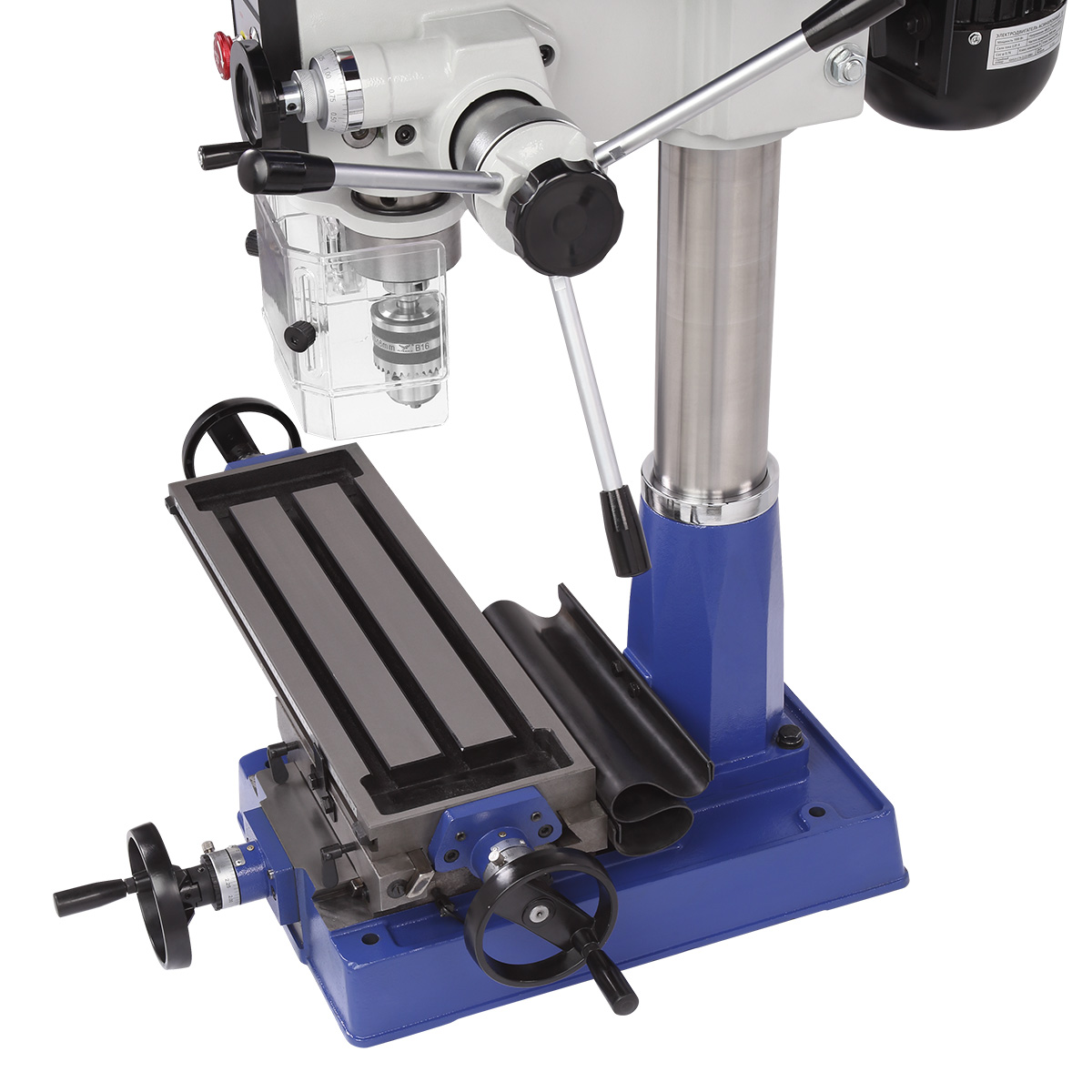

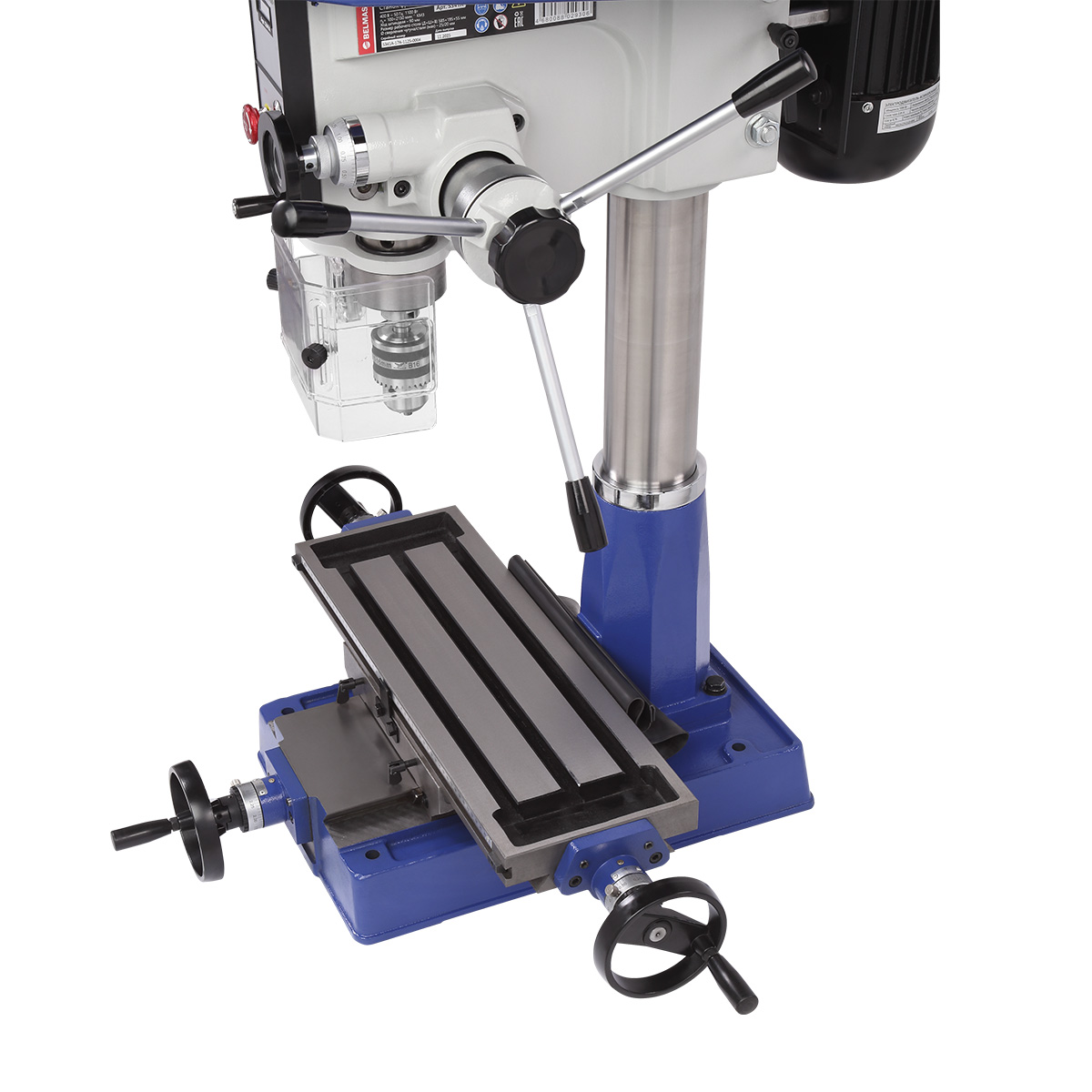

- Основой координатного стола служит прочная плита из чугуна с рабочей поверхностью размером 595×195 мм и толщиной 55 мм. Стол выполнен по классической крестовой схеме, что позволяет перемещать заготовку в двух взаимно перпендикулярных направлениях для точной обработки отверстий и пазов.
Механизм перемещения:
- - продольный ход — 355 мм
- - поперечный ход — 115 мм

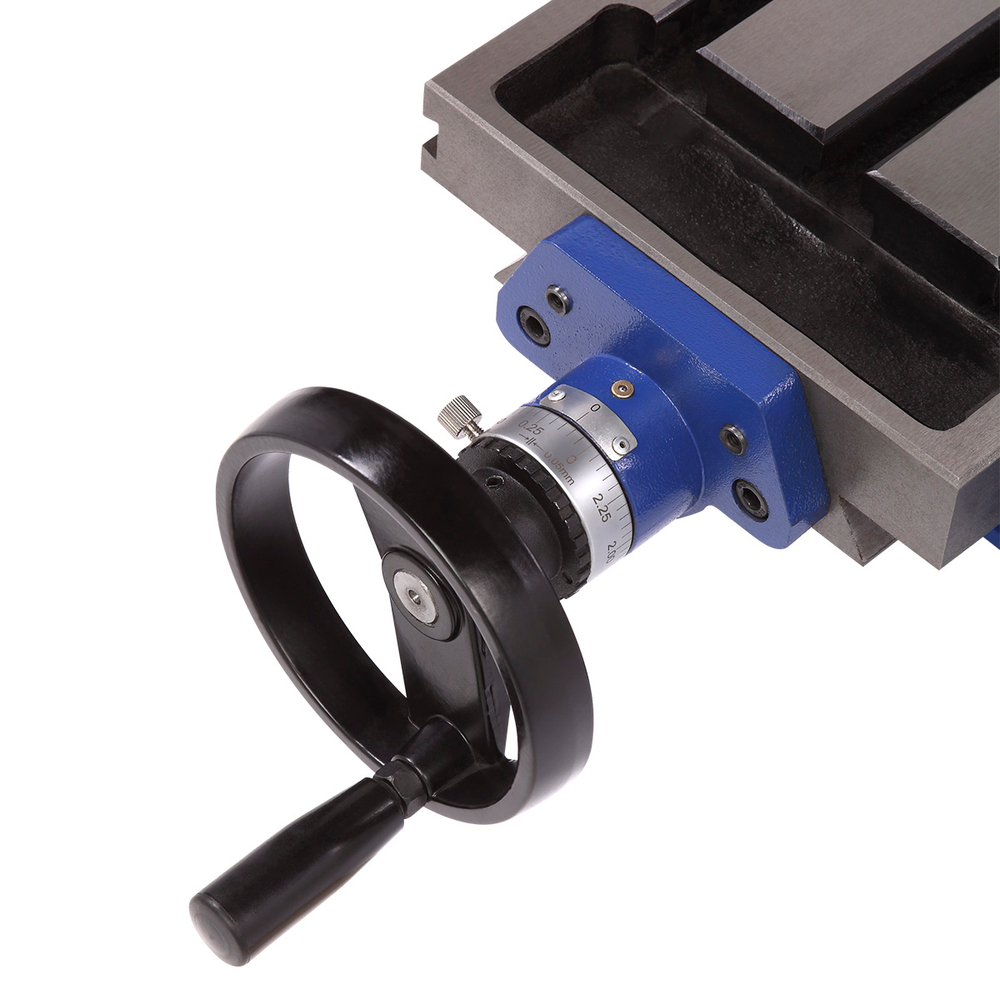

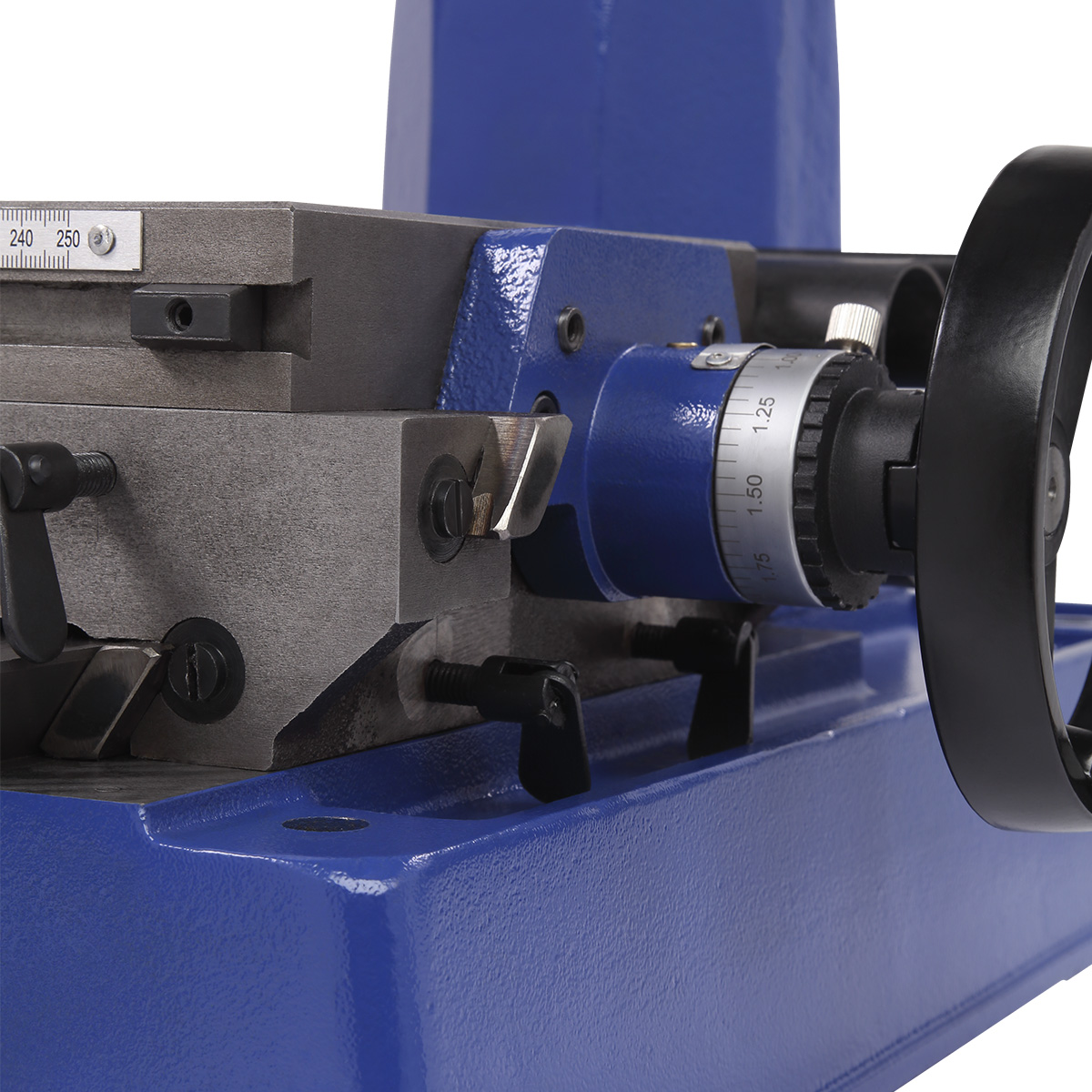

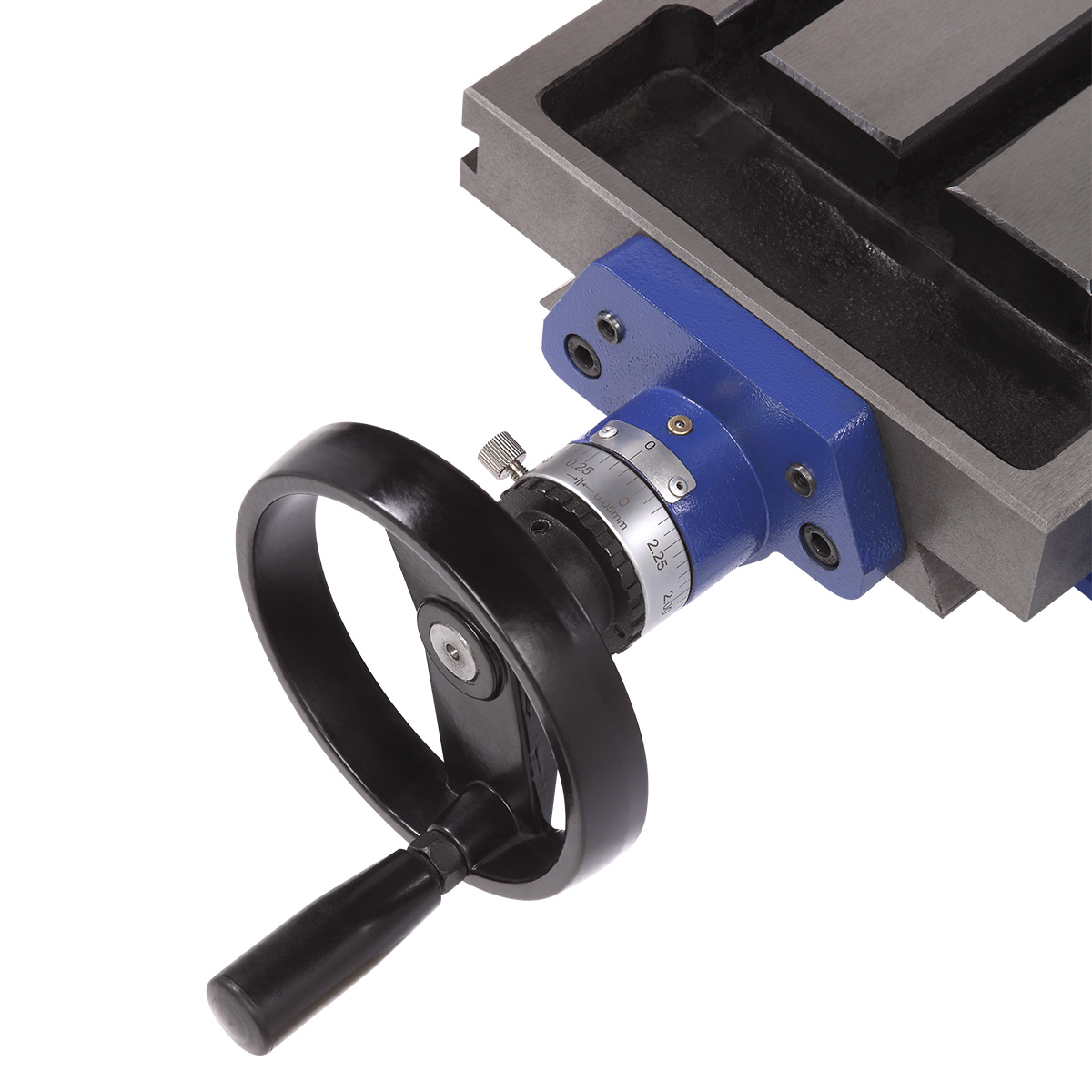

За один оборот маховика стол перемещается на 2,5 мм. Лимбы с делением 0,05 мм позволяют точно задавать перемещение заготовки без использования измерительных инструментов.
На поверхности стола расположены три Т-образных паза для установки тисков и других приспособлений, что обеспечивает надежную фиксацию деталей различной формы. Геометрия пазов (Ш1×Ш2×Г): 14×26×22 мм, где 14 мм — ширина направляющей части паза, 26 мм — ширина нижней части, а 22 мм — его глубина.

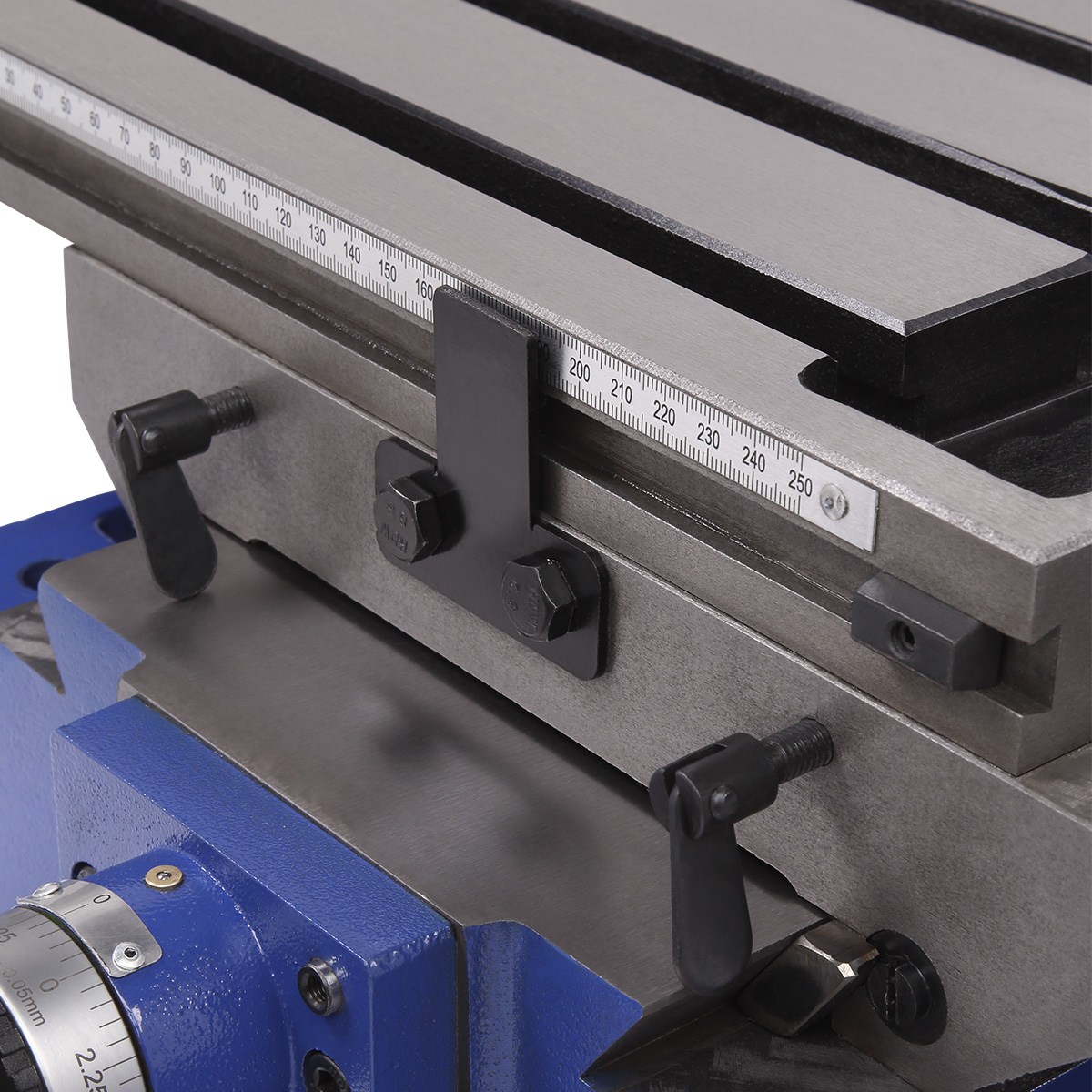

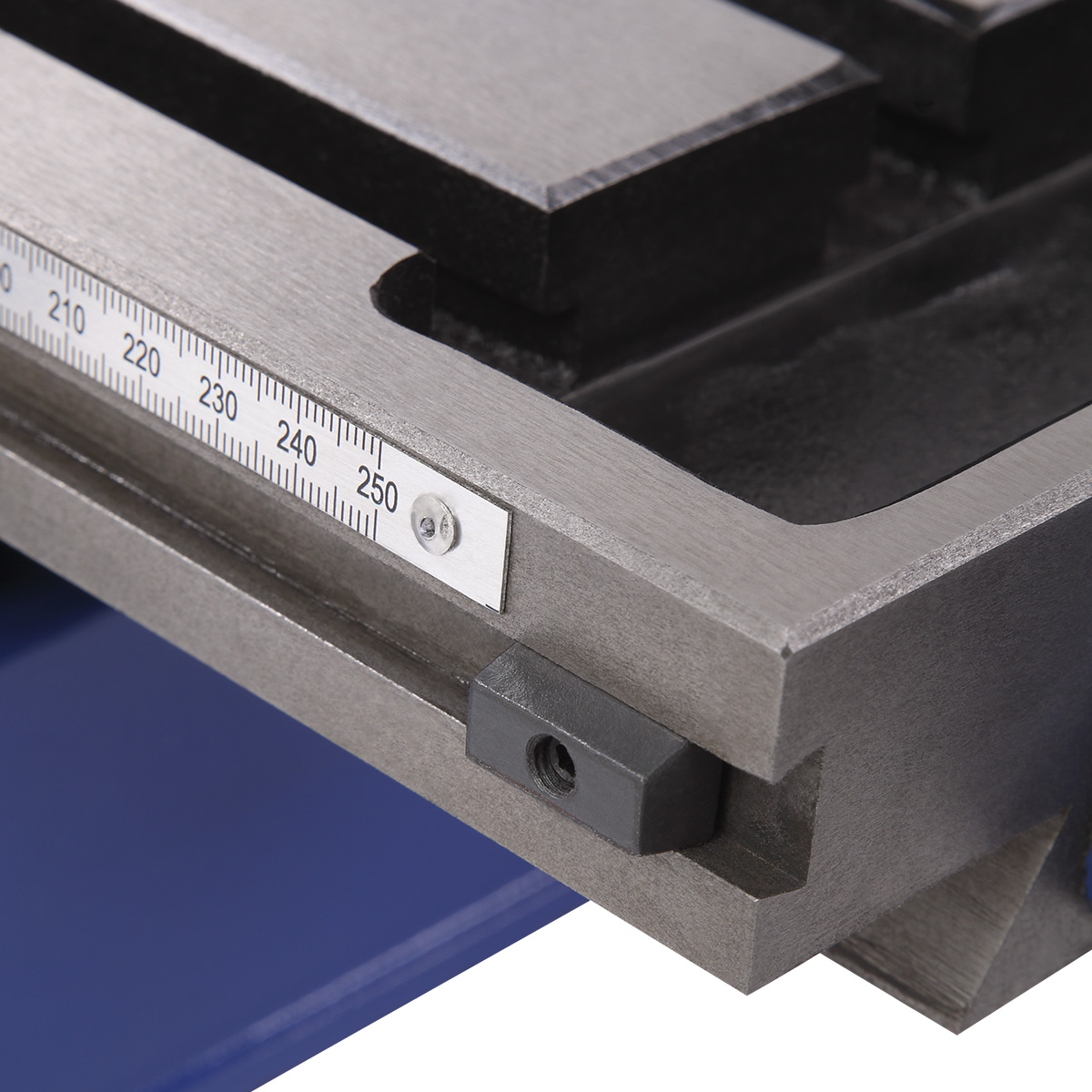

Для удобства настройки стол оснащен линейкой продольного хода. Ее ключевая особенность — шкала с диапазоном ±250 мм. Это позволяет вести отсчет положения детали от центра стола в обе стороны.
Станок обеспечивает сверление отверстий диаметром до 25 мм в чугуне и до 20 мм в стали. Для фрезерных работ предусмотрено использование торцевых фрез диаметром до 63 мм и концевых фрез диаметром до 13 мм, что позволяет обрабатывать заготовки различных конфигураций.

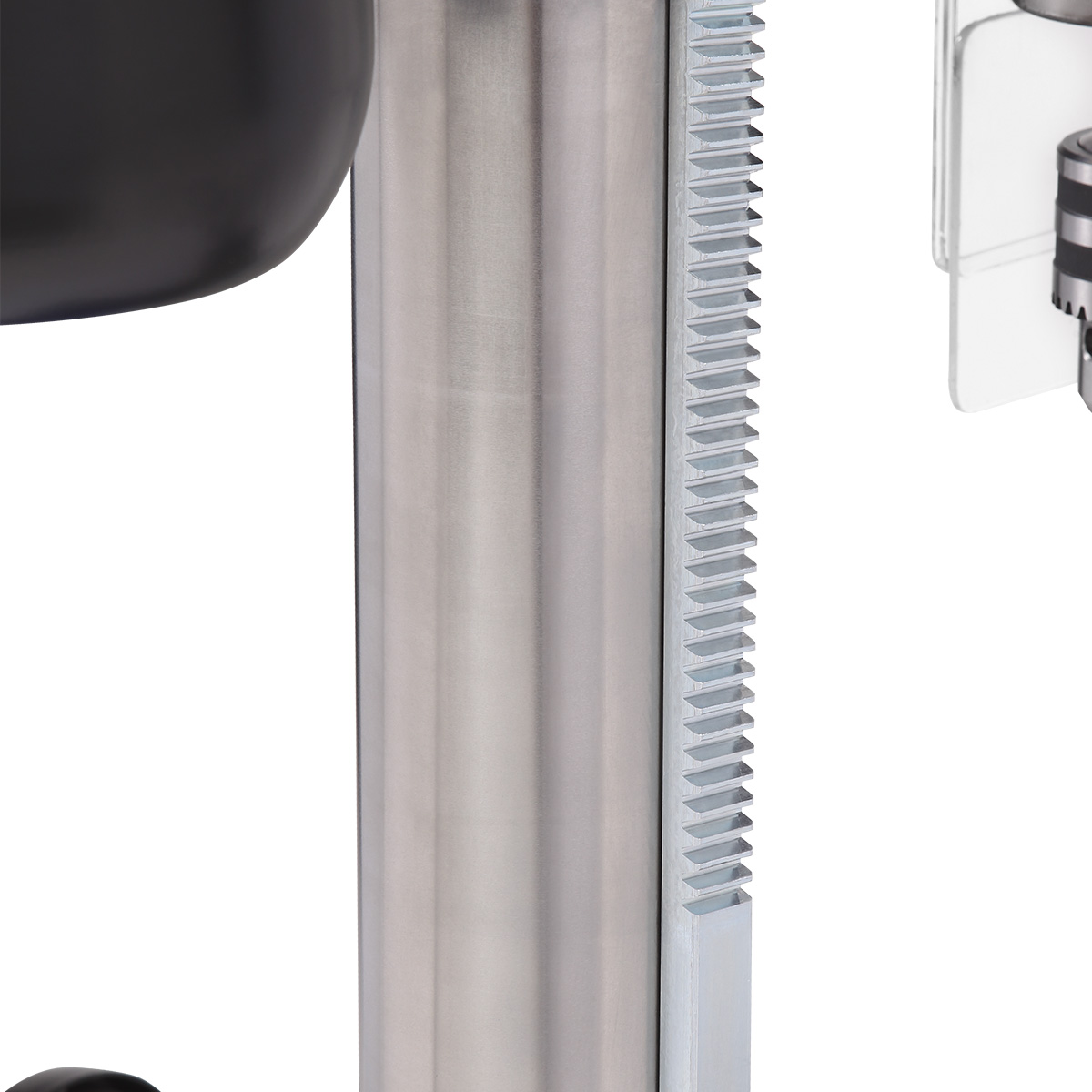

Максимальная высота устанавливаемой детали ограничена расстоянием между шпинделем и столом, которое составляет до 380 мм. Это даёт возможность обрабатывать относительно высокие заготовки без необходимости их переустановки
Габариты заготовки в горизонтальной плоскости определяются вылетом шпинделя: расстояние от его оси до колонны достигает 202 мм, а до основания колонны — 185 мм.

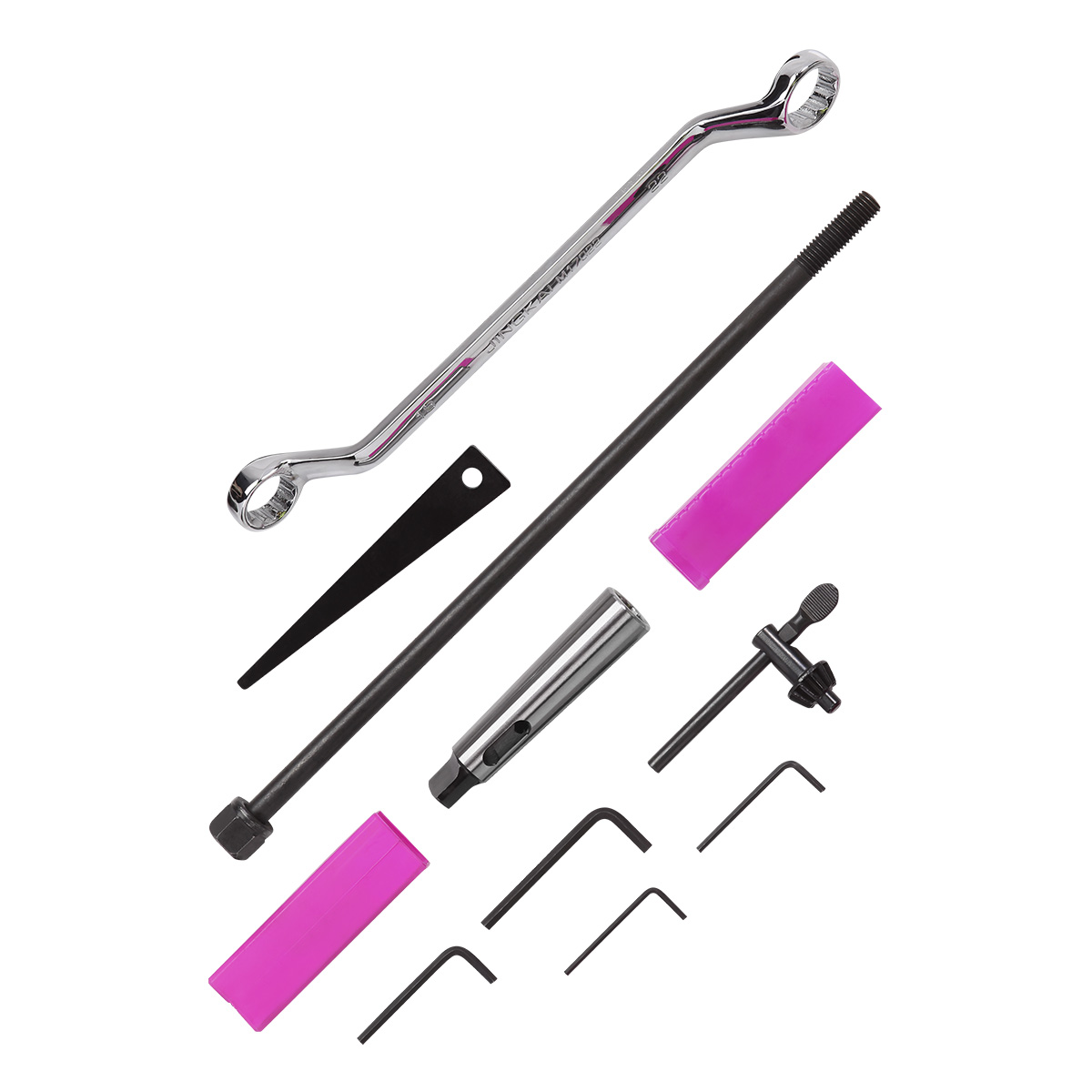

Комплектация:
- Станок фрезерно-сверлильный в сборе
- Патрон ключевой
- Винт затяжной (шомпол) Рычаг регулировки высоты фре
- Ручкой в сборе
- Маховик с ручкой в сборе 3 шт
- Клин
- Втулка переходная КМ3-КМ2
- Набор шестигранных ключей 5 мм, 4 мм, 3 мм, 2,5 мм
- Ключ патрона
- Ключ накидной 19×22 мм
- Рукоятка подачи 3 шт
- Руководство по эксплуатации
- Упаковка
Параметры:
- Напряжение питающей сети 400 В
- Частота тока 50 Гц
- Тип электродвигателя Асинхронный
- Потребляемая мощность 1100 Вт
- Режимы работы S1
- Количество скоростей шпинделя 12
- Максимальное расстояние между шпинделем и основанием 185 мм
- Диапазон частоты вращения шпинделя 100÷2150 об/мин
- Тип ремня Клиновой
- Конус шпинделя КМ3
- Тип патрона Ключевой
- Диаметр хвостовика зажимаемого в патроне инструмента 1÷16
- Диаметр сверления стали, макс 20 мм
- Диаметр сверления чугуна, макс 25 мм
- Диаметр опорной колонны 92 мм
- Высота опорной колонны 846 мм
- Расстояние шпиндель-колонна 202 мм
- Толщина стенки опорной колонны 13 мм
- Материал изготовления колонны Чугун
- Материал основания станка Чугун
- Диаметр хвостовика зажимаемого инструмента 1 ÷ 16 мм
- Материал рабочего стола Чугун
- Размер рабочего стола (Д × Ш) 585 × 195 мм
- Тип паза Т-образный
- Ход шпинделя 90 мм
- Длина сетевого кабеля, не менее 1,8 м
- Габаритный размер (Д × Ш × В) 930 × 880 × 1151 мм
- Размер упаковки (Д × Ш × В) 770 × 710 × 1035 мм
- Масса нетто 147 кг
- Масса брутто 172 кг
