Предзаказ. Начало поставок май 2026 г.

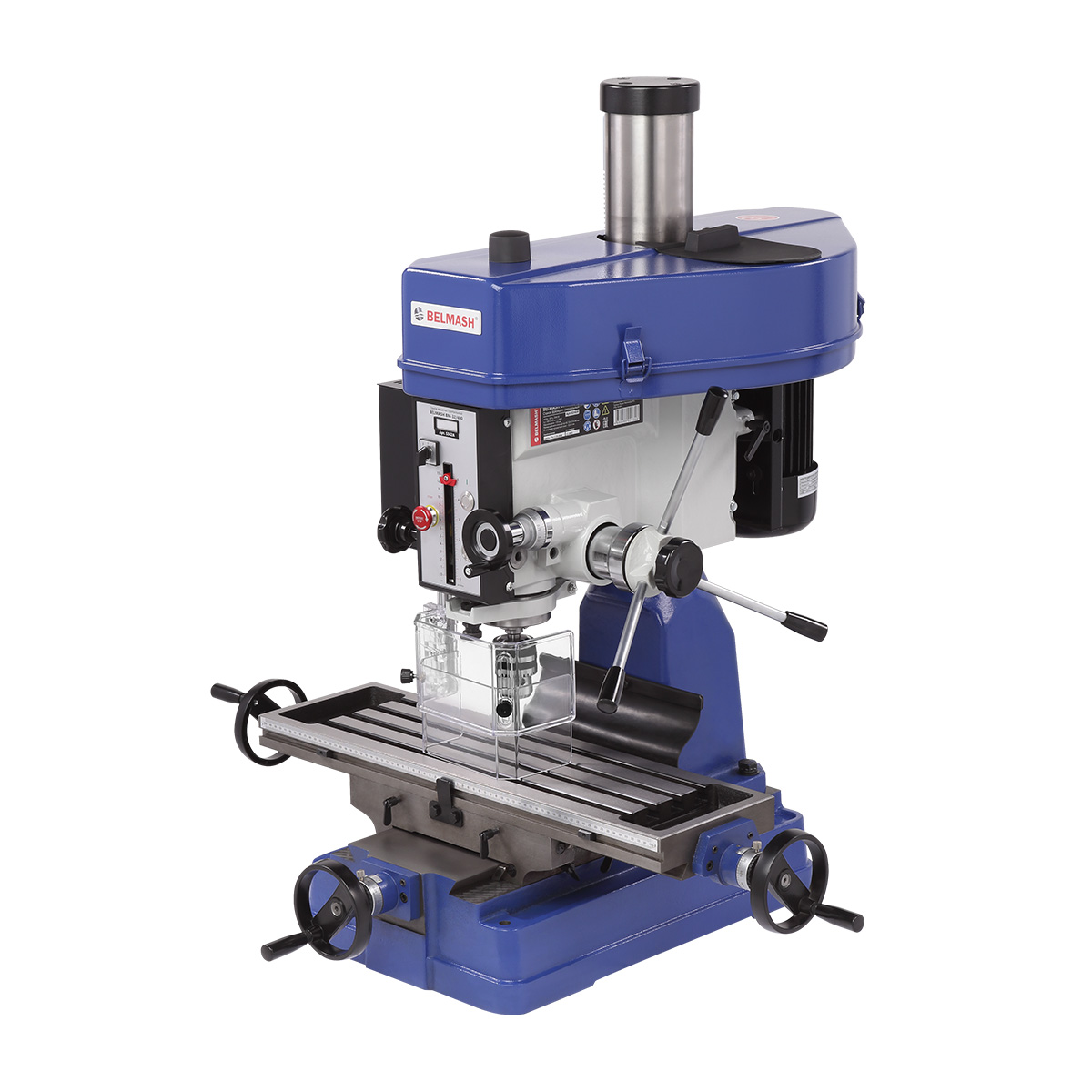

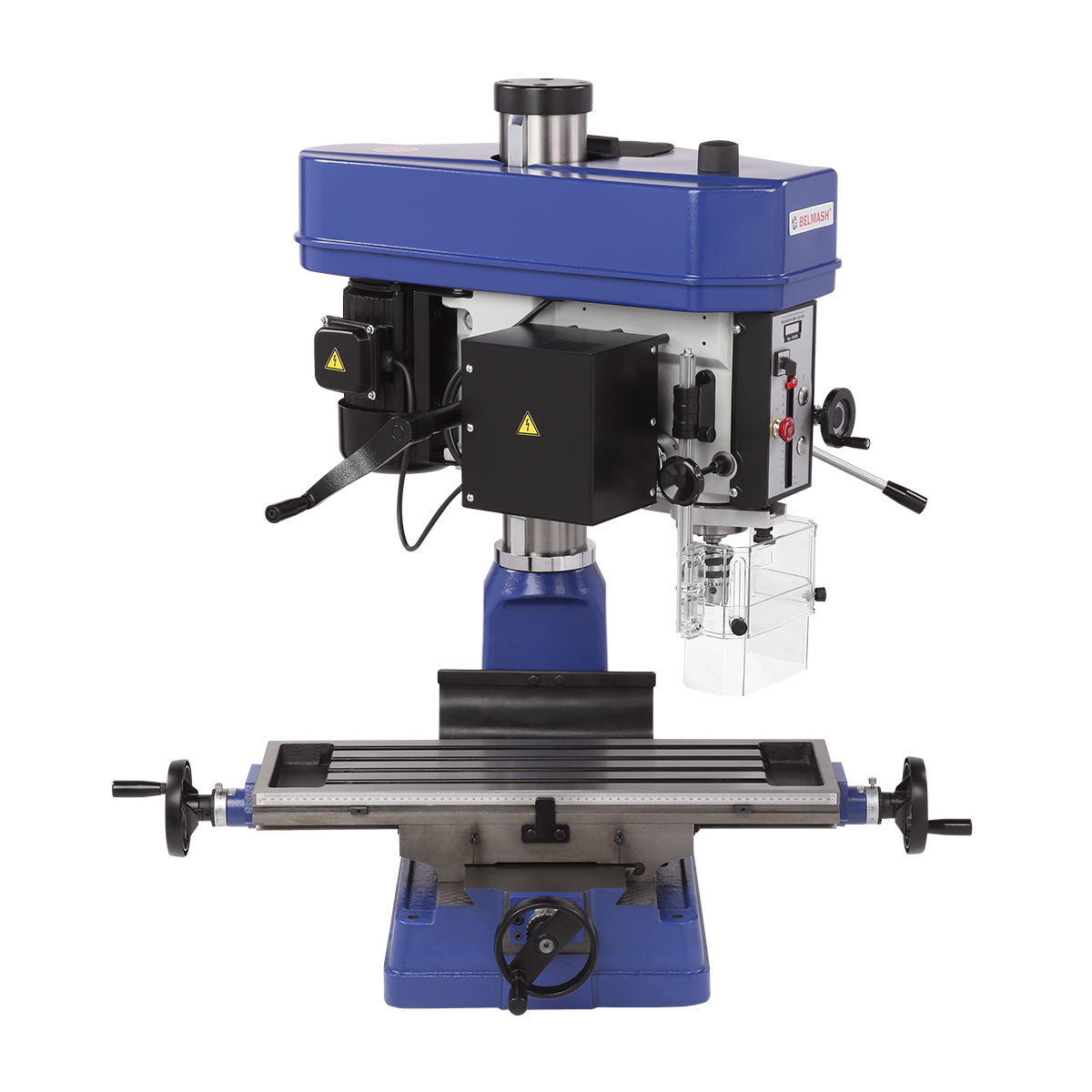

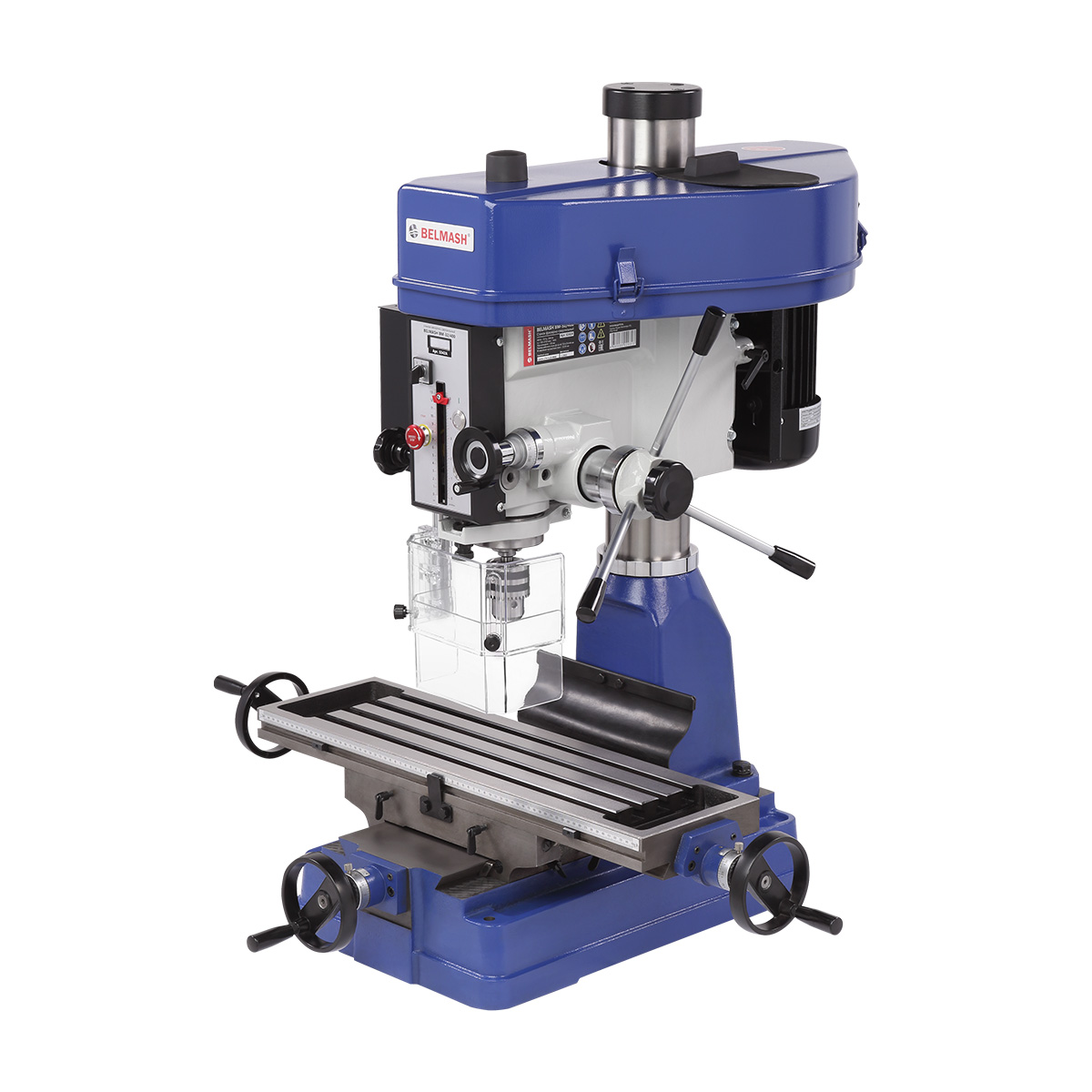

Станок Belmash BM-32/400 предназначен для обработки заготовок методом снятия стружки. Оборудование совмещает функции сверлильного и фрезерного станка, поэтому позволяет выполнять несколько технологических операций на одном рабочем месте. Работает со сталью, чугуном, цветными металлами, пластмассой.
Основные операции:
- сверление сквозных и глухих отверстий
- рассверливание, зенкование и развертывание
- нарезание резьбы метчиком благодаря реверсу шпинделя
- торцевое и контурное фрезерование
- фрезерование пазов и канавок
Станок применяется в мелкосерийном производстве, ремонтных и частных мастерских. Он подходит для ситуаций, когда требуется выполнять сверление и фрезерование, но нет места или бюджета для двух отдельных станков.
Особенности:
- Станок объединяет операции сверления и фрезерования и экономит пространство мастерской
- 12 скоростей вращения шпинделя дают возможность подобрать режим работы для различных типов обработки
- Реверс шпинделя позволяет выполнять нарезание резьбы метчиком и облегчает вывод инструмента из отверстия
- Функция реверса шпинделя упрощает нарезание резьбы метчиками, исключая риск поломки инструмента
- Чугунная станина и основные элементы конструкции повышают жесткость оборудования и уменьшают вибрации при работе
- Координатный стол размером обеспечивает комфорт и точное позиционирование заготовки
- Комплектация сверлильным патроном, переходной втулкой КМ3–КМ2 и набором инструмента. Это позволяет подготовить станок к работе после установки.
Конструкция:
Станок оснащён трёхфазным асинхронным электродвигателем мощностью 2000 Вт, рассчитанным на питание от сети 400 В. Номинальная частота вращения вала составляет 1400 об/мин. Двигатель предназначен для продолжительного режима работы, что позволяет использовать оборудование при длительных операциях обработки.

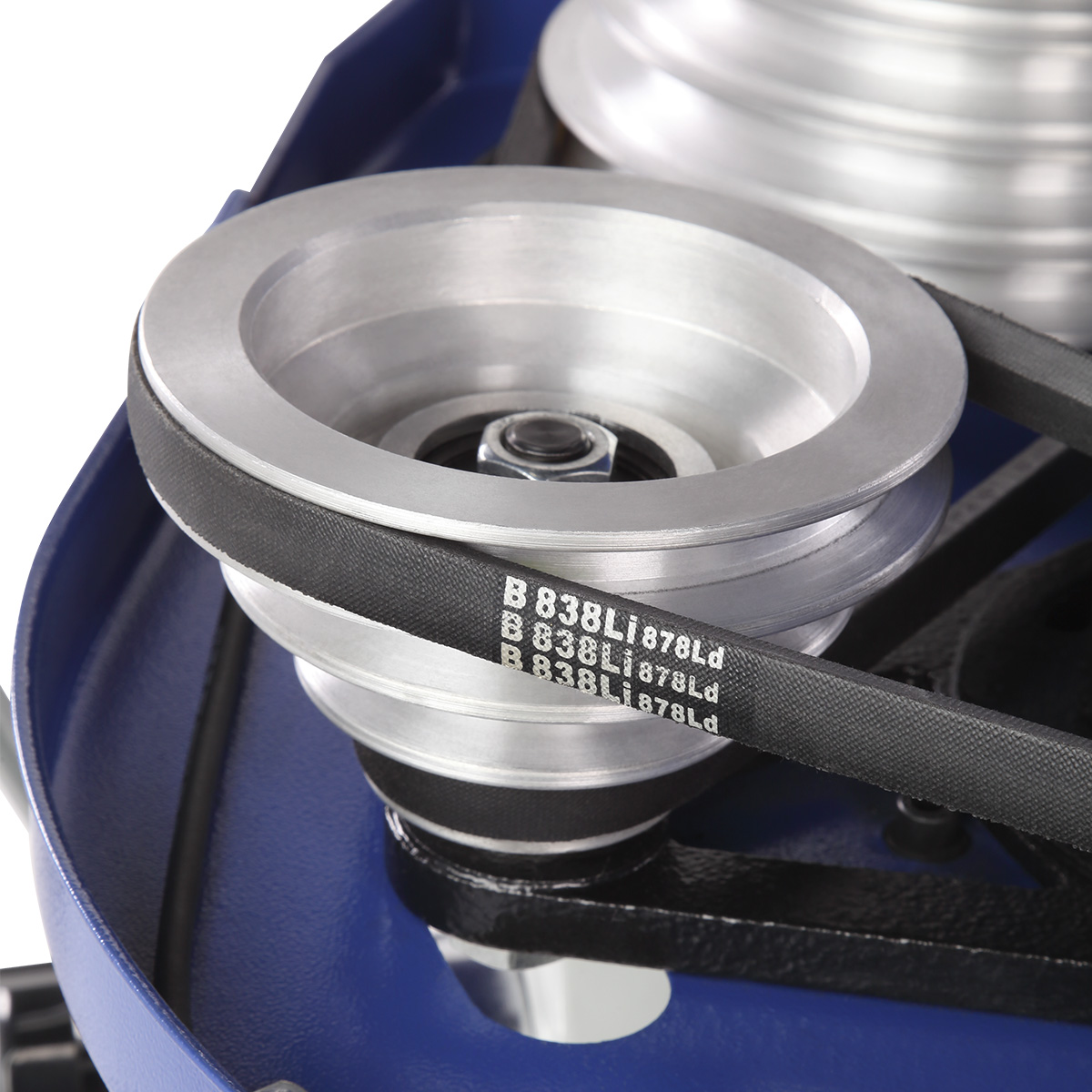

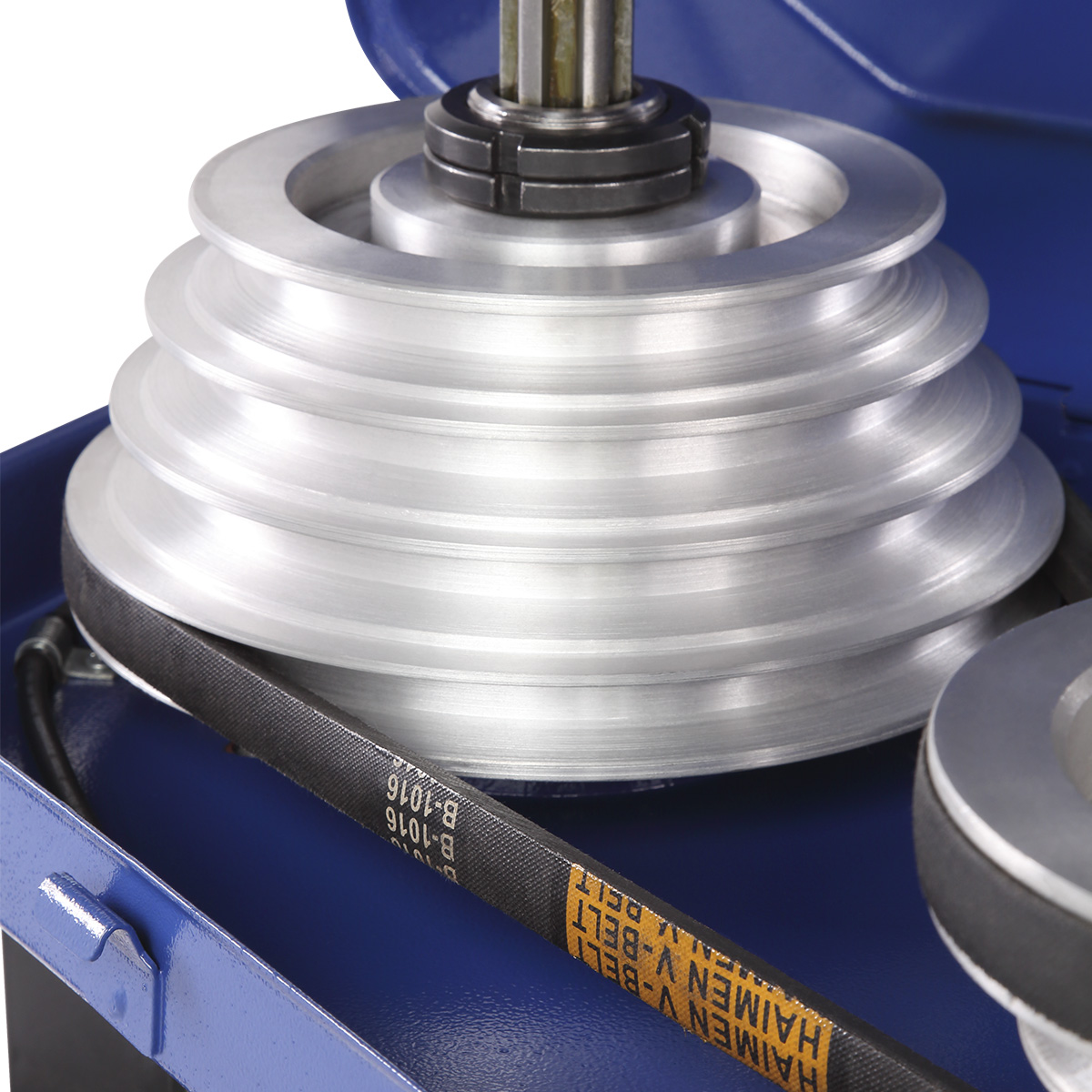

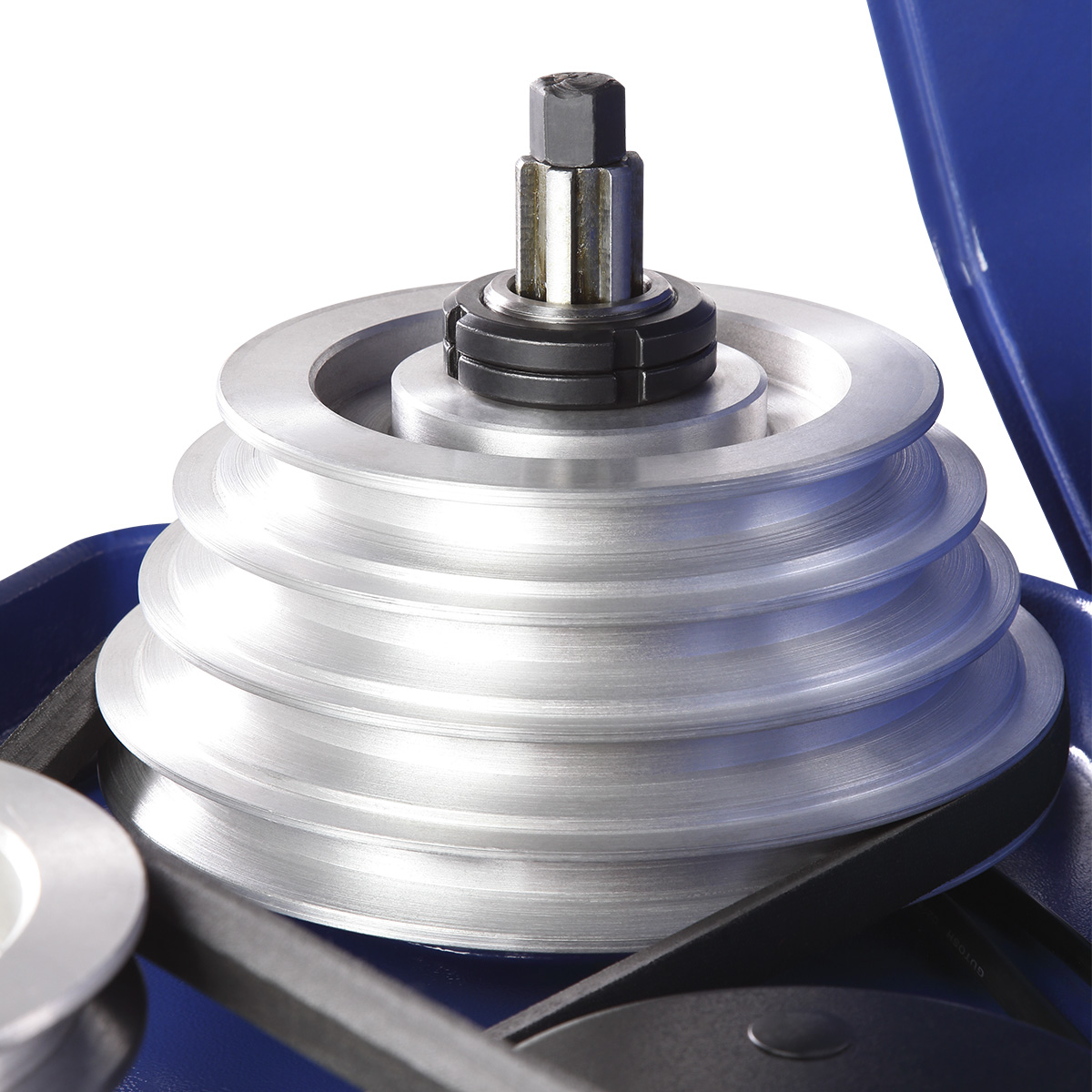

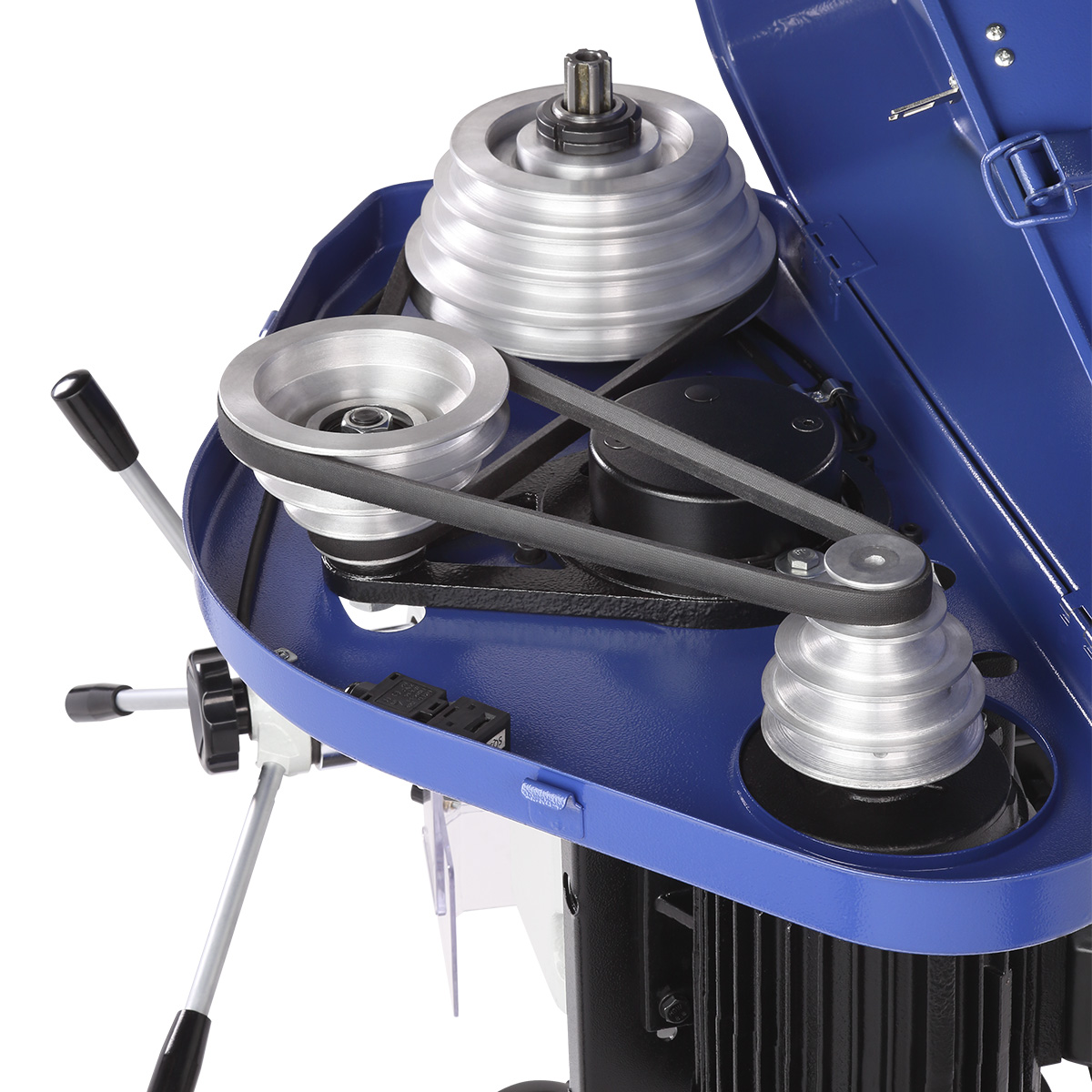

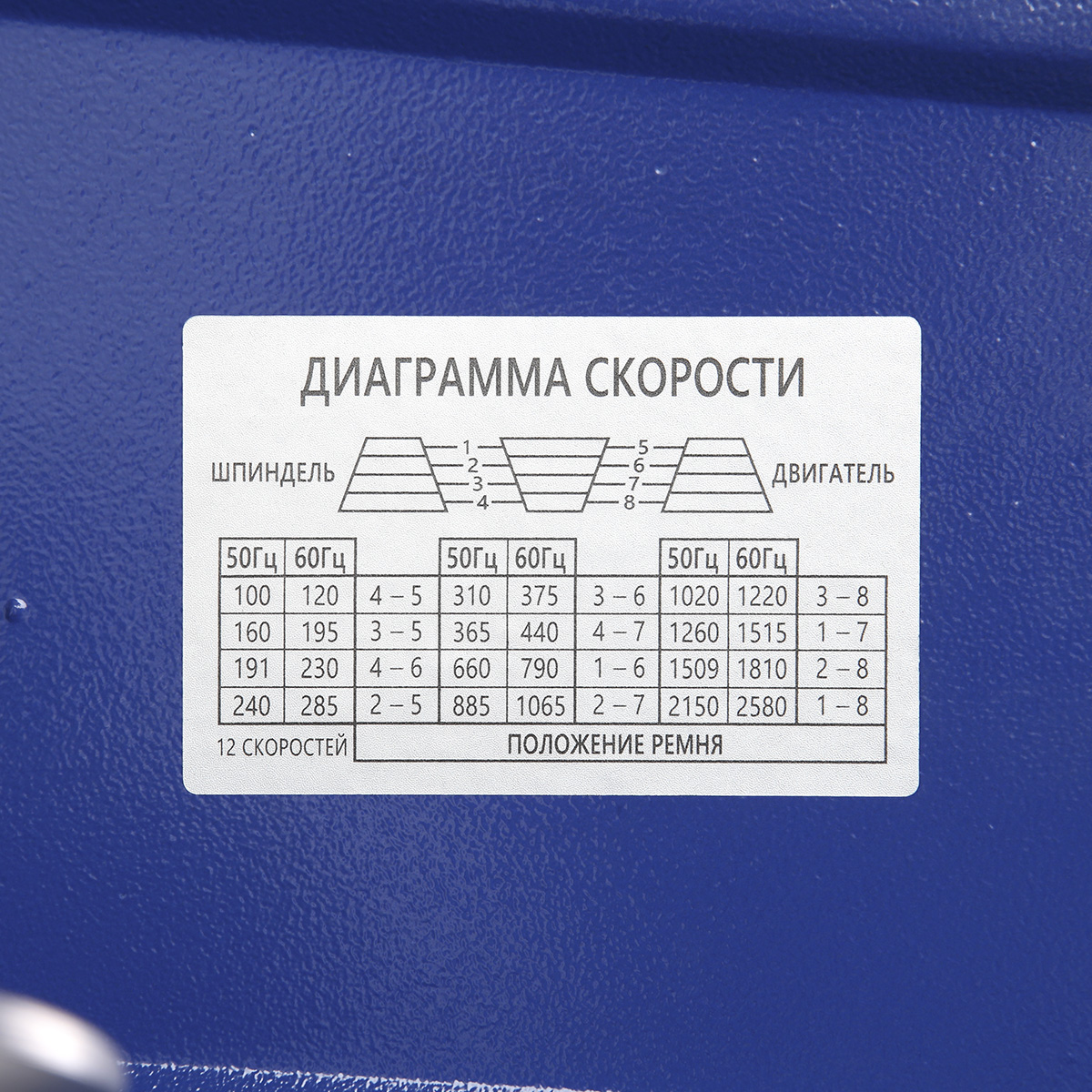

Передача вращения на шпиндель осуществляется ременным приводом с двумя клиновыми ремнями. Перестановка ремней по шкивам обеспечивает 12 ступеней скорости в диапазоне 100–2150 об/мин. Такая схема снижает уровень шума и вибраций, обеспечивает передачу крутящего момента и выполняет защитную функцию при перегрузке.

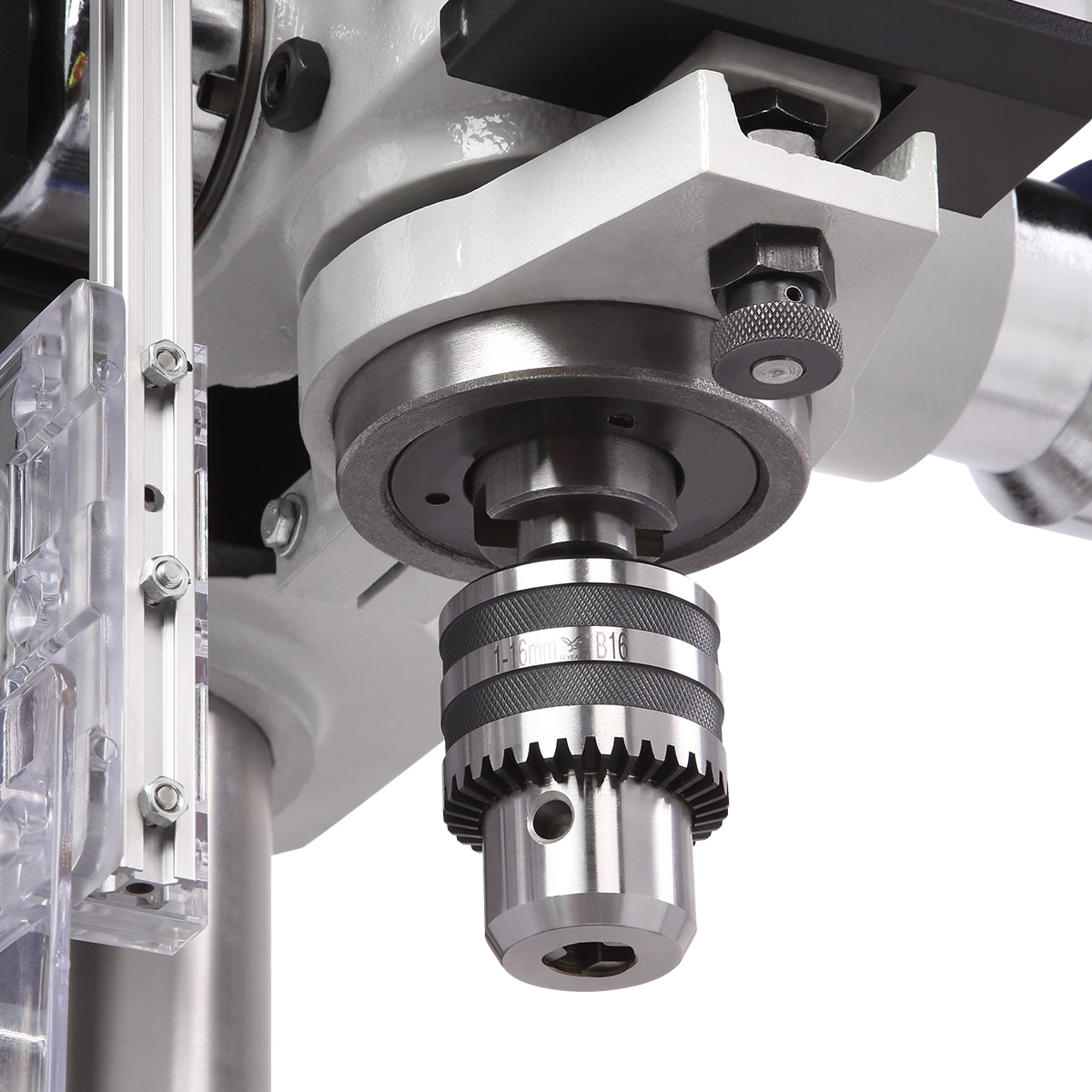

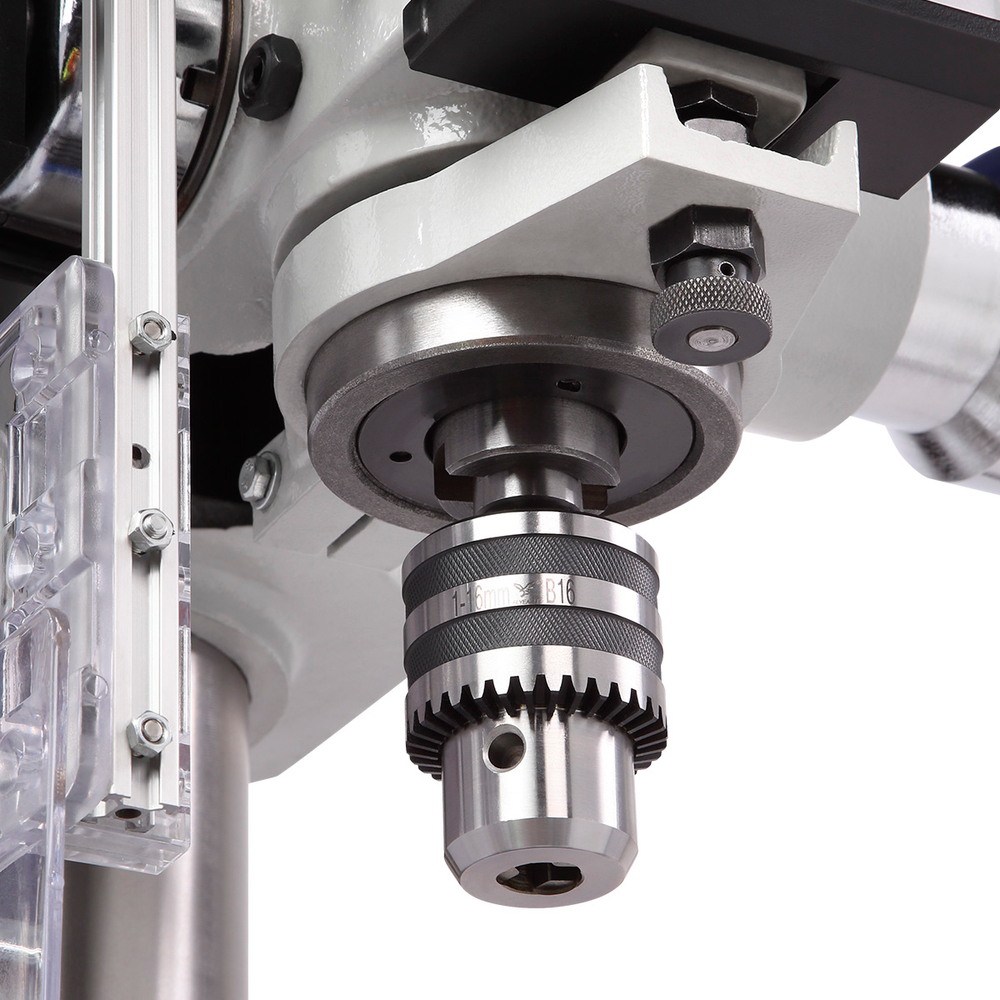

Шпиндель установлен на высокоточных подшипниках, благодаря чему радиальное биение не превышает 0,01 мм. Посадка инструмента выполнена с конусом Морзе 3, что позволяет использовать распространенную оснастку. Ход шпинделя составляет 130 мм, что обеспечивает достаточную глубину обработки. Диаметр зажимаемого инструмента в патроне — от 1 до 16 мм.

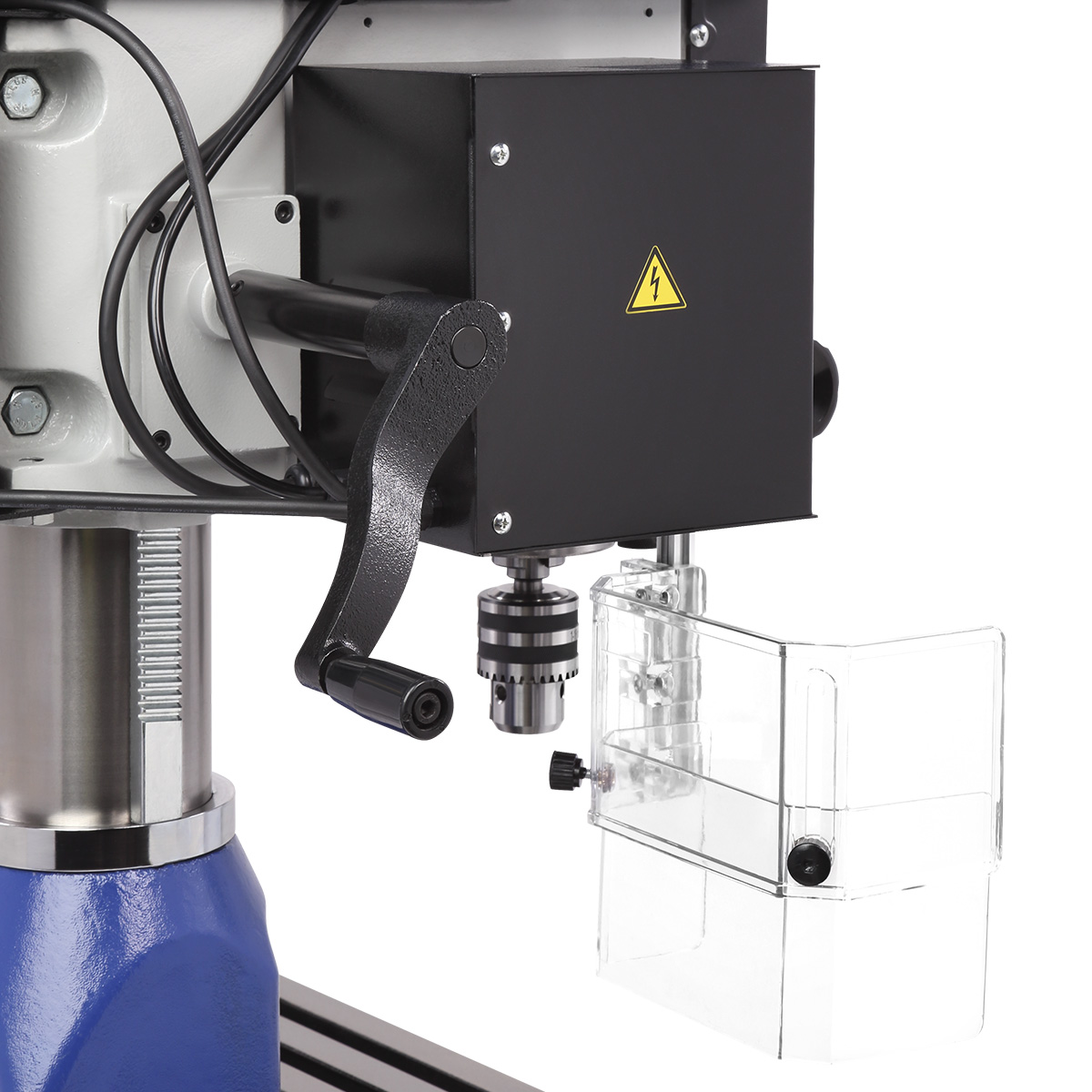

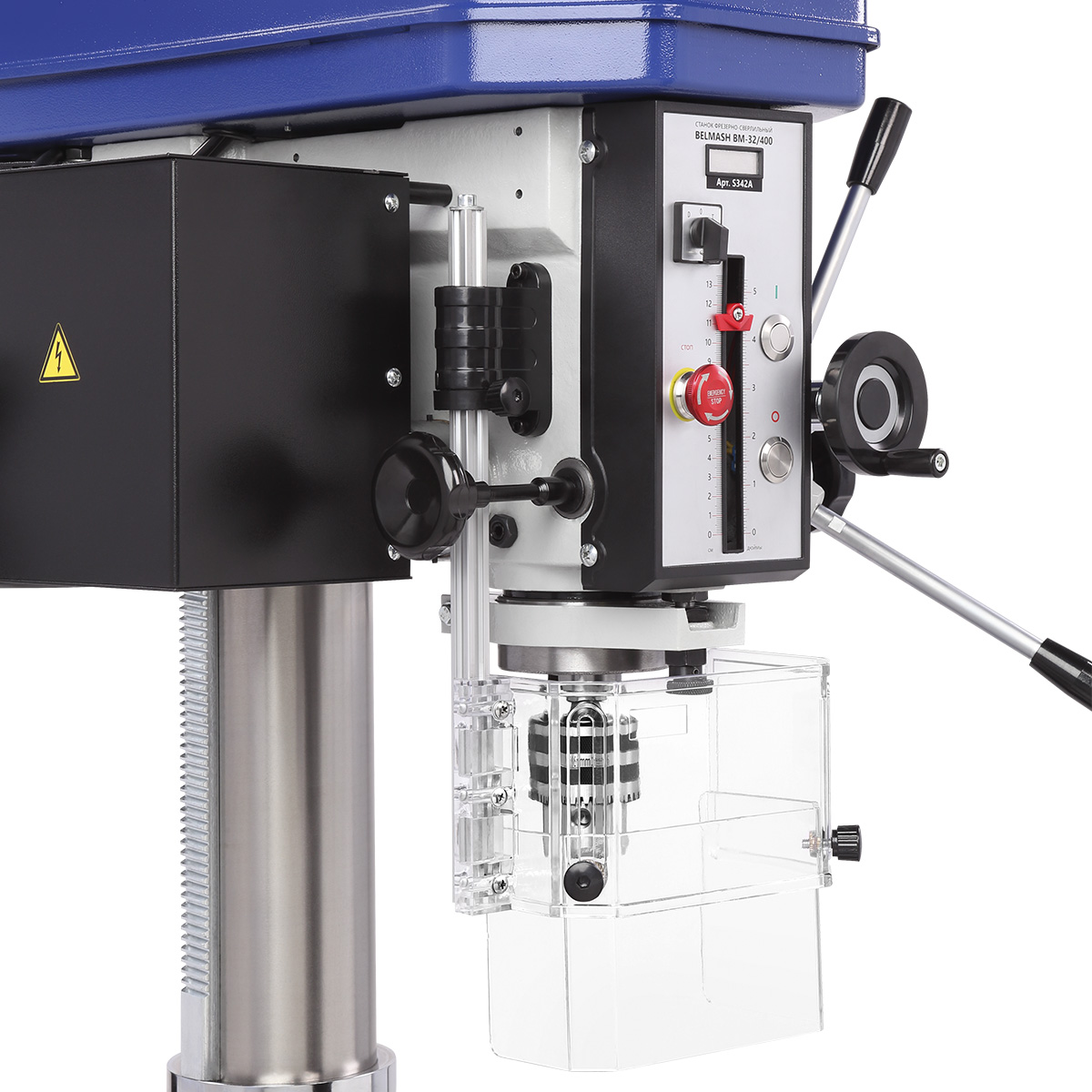

Шпиндельная головка выполнена в чугунном корпусе и может поворачиваться вокруг вертикальной оси на 360°. Это позволяет выполнять обработку под различными углами без переустановки заготовки.

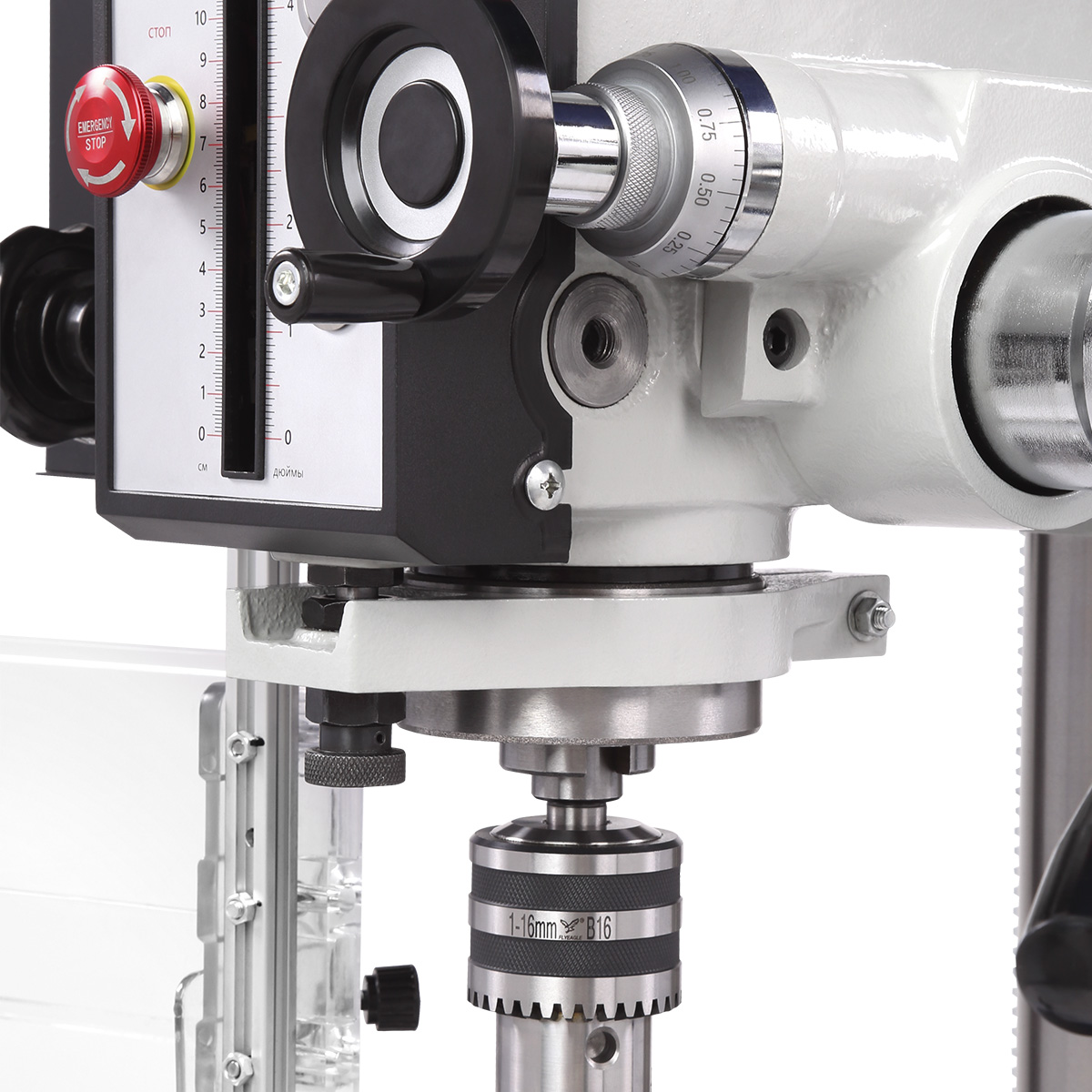

Для управления перемещением инструмента предусмотрены две системы ручной подачи шпинделя. Точная подача осуществляется маховиком с шагом 2,5 мм за оборот и применяется при операциях, требующих контролируемого перемещения. Лимбы с делением 0,05 мм позволяют контролировать перемещение. Быстрая подача выполняется рукояткой с шагом 88 мм за оборот и используется для подвода инструмента к заготовке.
Шкала глубины сверления с диапазоном 0–135 мм позволяет задавать и повторять глубину обработки при серийных операциях.

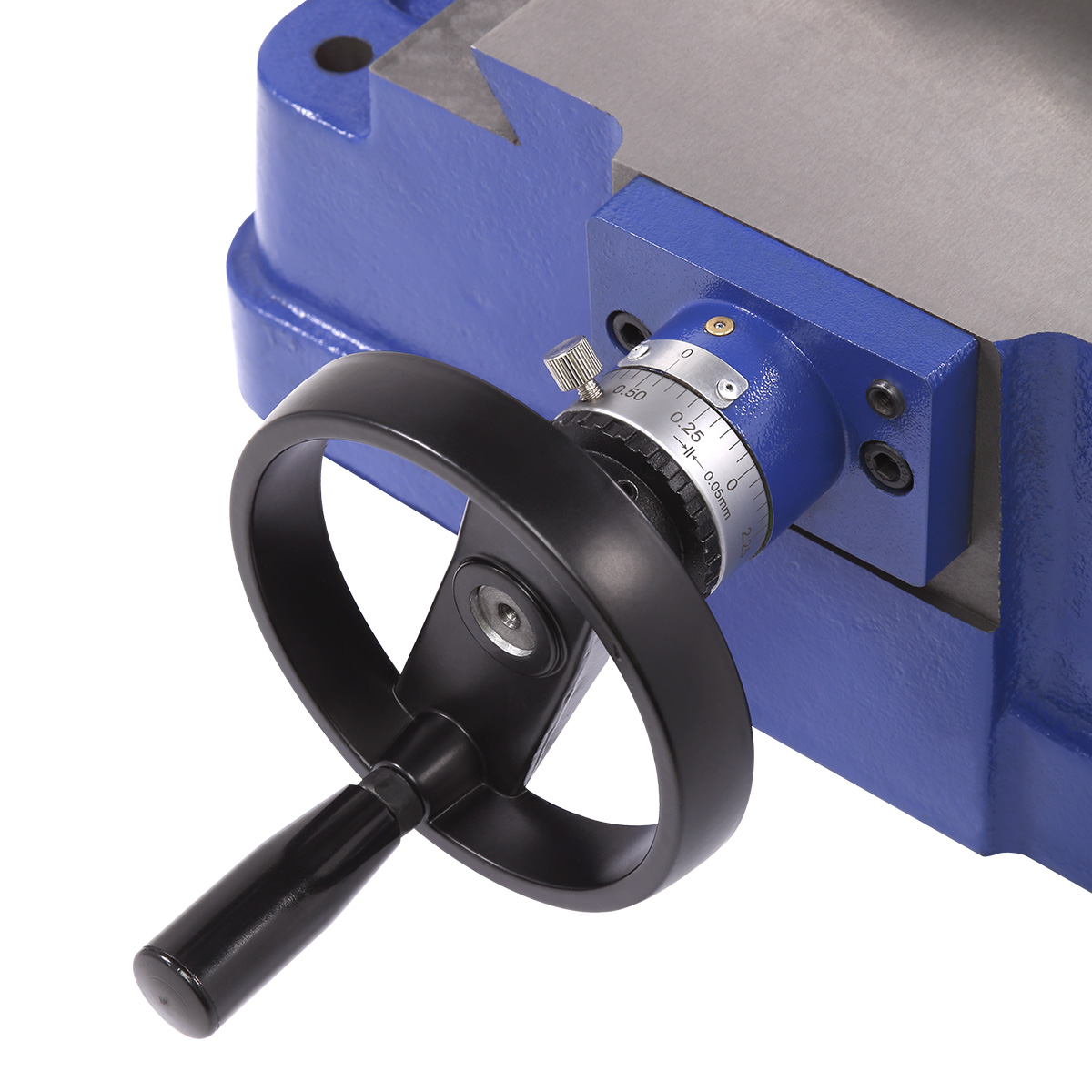

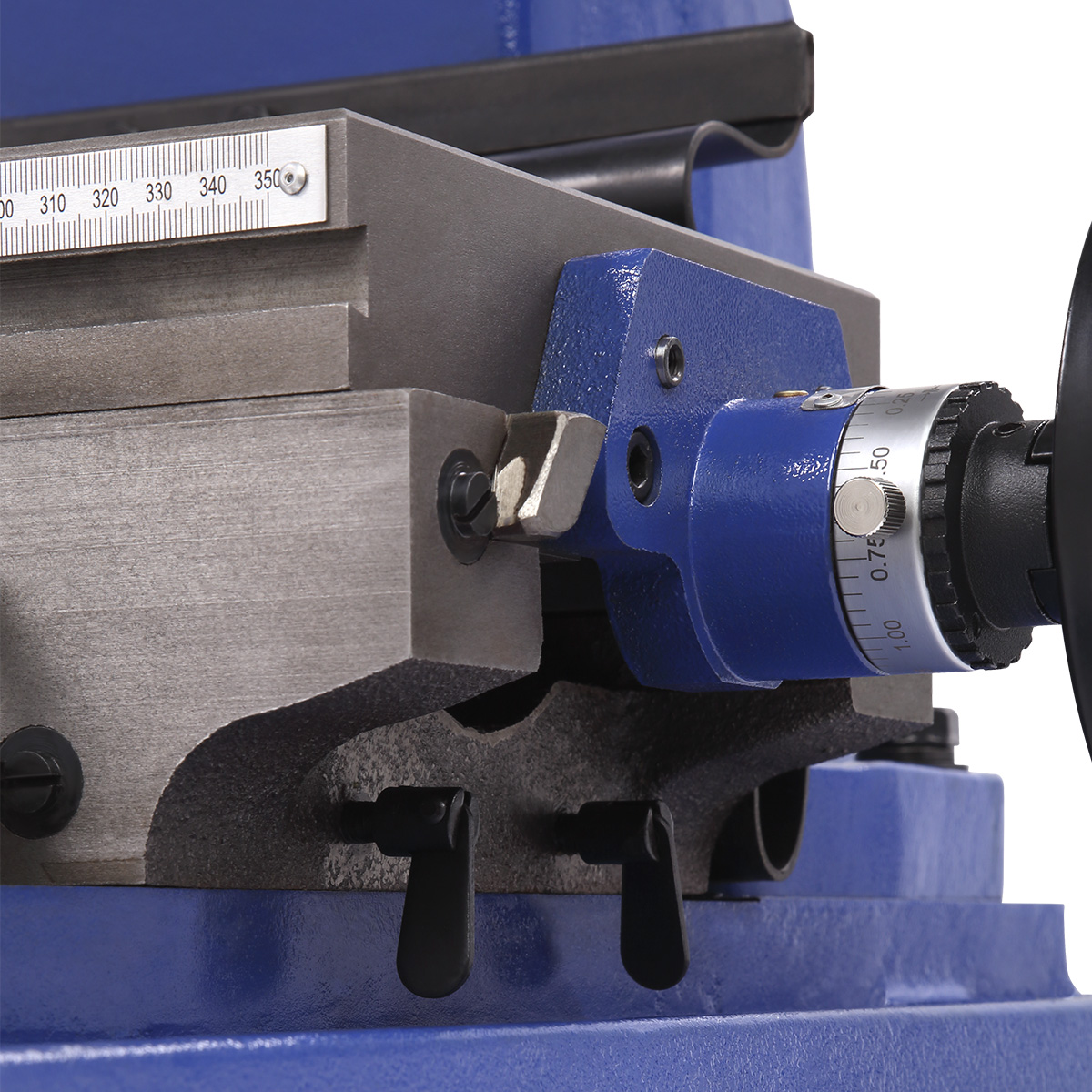

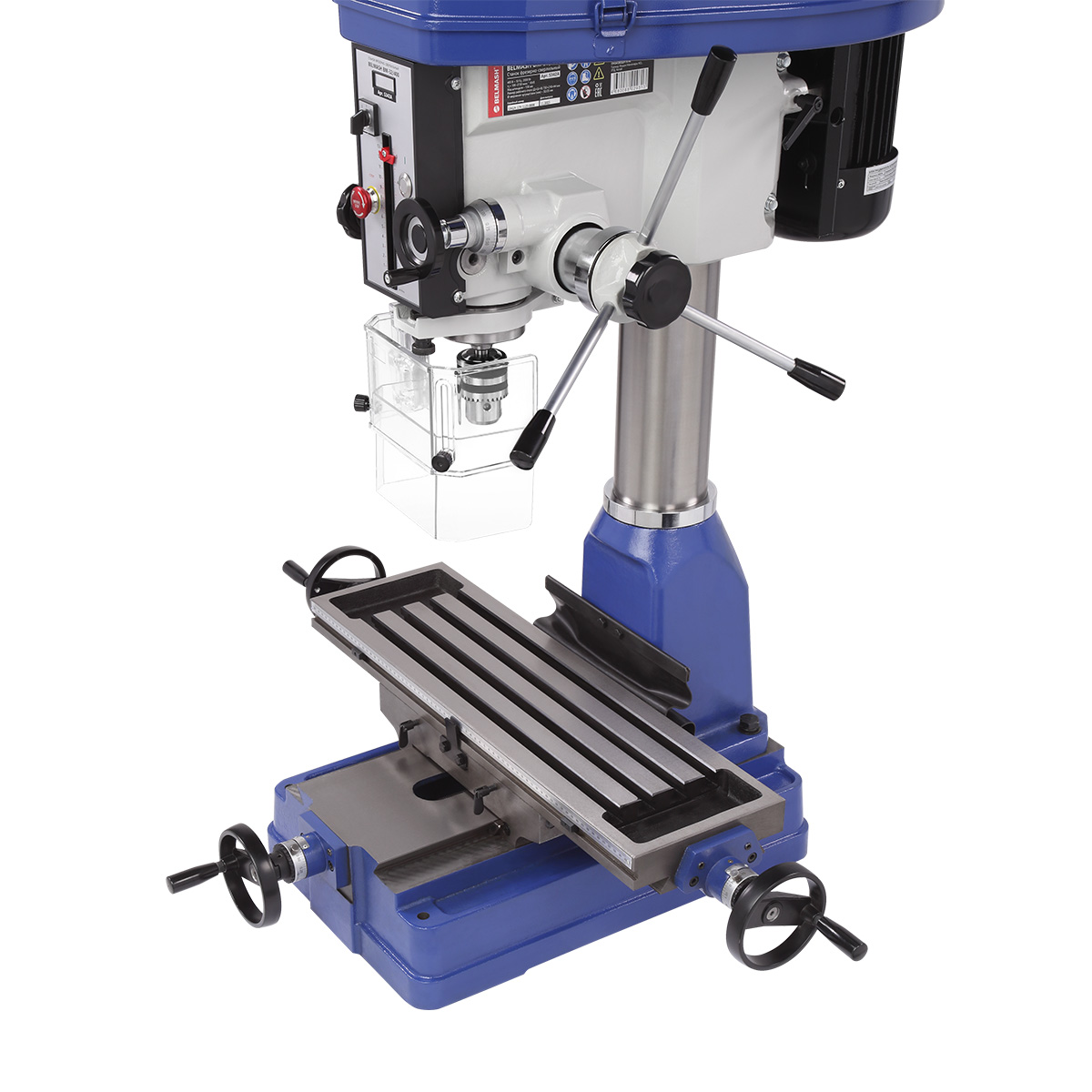

Рабочий стол изготовлен из чугуна и имеет размеры 730×210 мм. Он перемещается по двум осям по крестовой схеме: продольный ход составляет 500 мм, поперечный — 230 мм. За один оборот маховика стол перемещается на 2,5 мм, а лимбы с делением 0,05 мм позволяют точно задавать перемещение заготовки.
На поверхности стола расположены три Т-образных паза размером 14×24×22 мм для установки тисков, прихватов и других приспособлений, что обеспечивает надежную фиксацию заготовок.
Станок позволяет сверлить отверстия диаметром до 32 мм в чугуне и до 25 мм в стали. Для фрезерных операций допускается использование торцевых фрез диаметром до 80 мм и концевых фрез до 22 мм.
Максимальное расстояние между шпинделем и столом составляет 450 мм, что позволяет устанавливать достаточно высокие заготовки. Расстояние от оси шпинделя до колонны — 202 мм, что определяет максимально допустимую ширину детали.

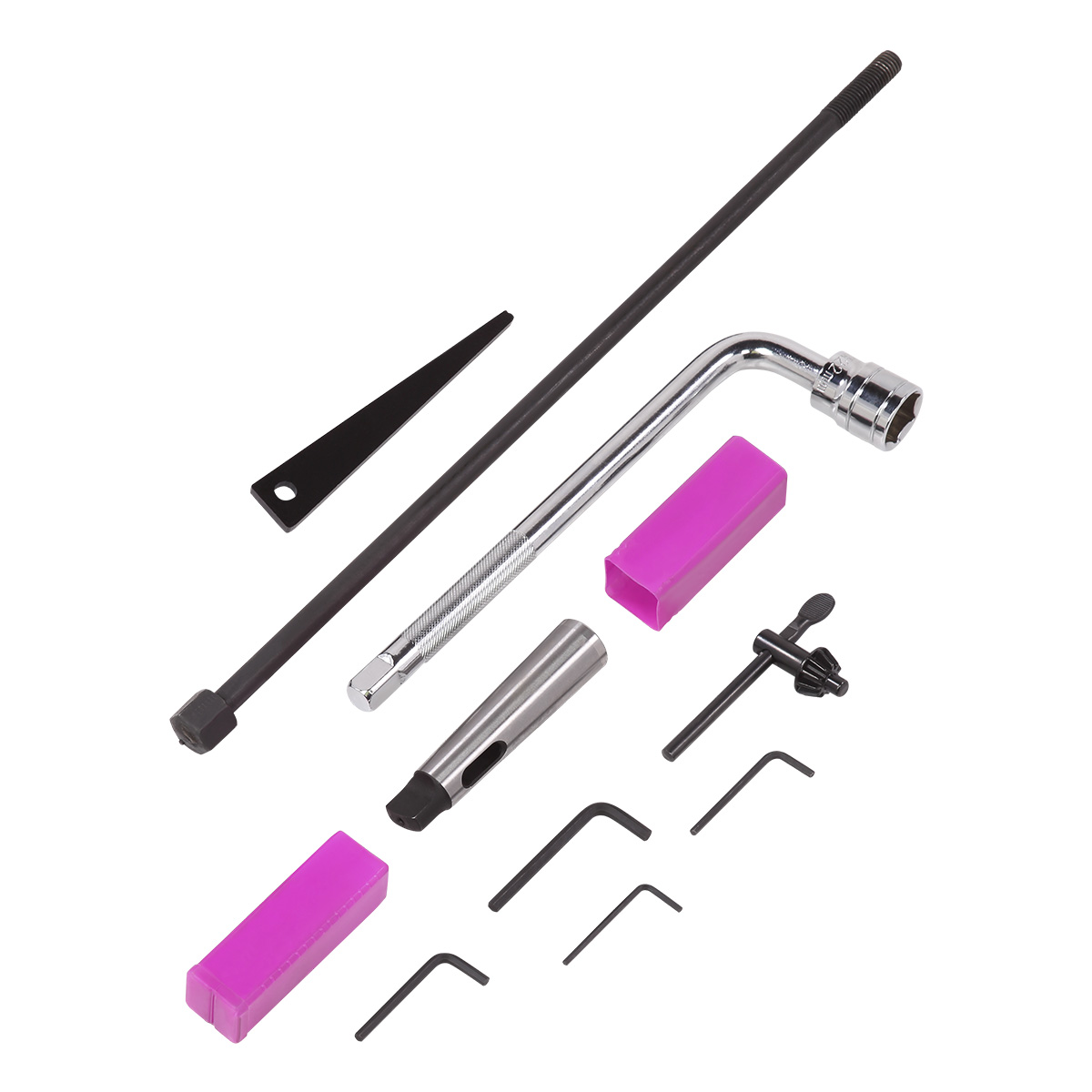

Комплектация:
- Станок фрезерно-сверлильный в сборе
- Патрон ключевой
- Винт затяжной (шомпол)
- Рычаг регулировки высот с ручкой в сборе
- Маховик с ручкой в сборе 3 шт
- Клин
- Втулка переходная КМ3-КМ2
- Набор шестигранных ключей 5 мм, 4 мм, 3 мм, 2,5 мм
- Ключ патрона
- Вороток Г- образный 1/2
- Головка торцевая шестигранная (22 мм; 1/2")
- Рукоятка подачи 3 шт
- Руководство по эксплуатации
- Упаковка
Параметры:
- Напряжение питающей сети 400 В
- Частота тока 50 Гц
- Тип электродвигателя Асинхронный
- Потребляемая мощность 2000 Вт
- Режимы работы S1
- Количество скоростей шпинделя 12
- Максимальное расстояние между шпинделем и основанием 450 мм
- Тип ремня Клиновой
- Конус шпинделя КМ3
- Тип патрона Ключевой
- Диаметр хвостовика зажимаемого в патроне инструмента 1÷16
- Диаметр сверления стали, макс 25 мм
- Диаметр сверления чугуна, макс 32 мм
- Диаметр опорной колонны 115 мм
- Высота опорной колонны 922 мм
- Расстояние шпиндель-колонна 202 мм
- Толщина стенки опорной колонны 12,5 мм
- Материал основания станка Чугун
- Частота вращения шпинделя 100÷2150 об/мин
- Материал рабочего стола Чугун
- Размер рабочего стола (Д × Ш) 730 × 210 мм
- Ход шпинделя 130 мм
- Длина сетевого кабеля, не менее 1,8 м
- Габаритный размер (Д × Ш × В) 1074 × 1000 × 1315 мм
- Размер упаковки (Д × Ш × В) 820 × 750 × 1140 мм
- Масса нетто 230 кг
- Масса брутто 260 кг
