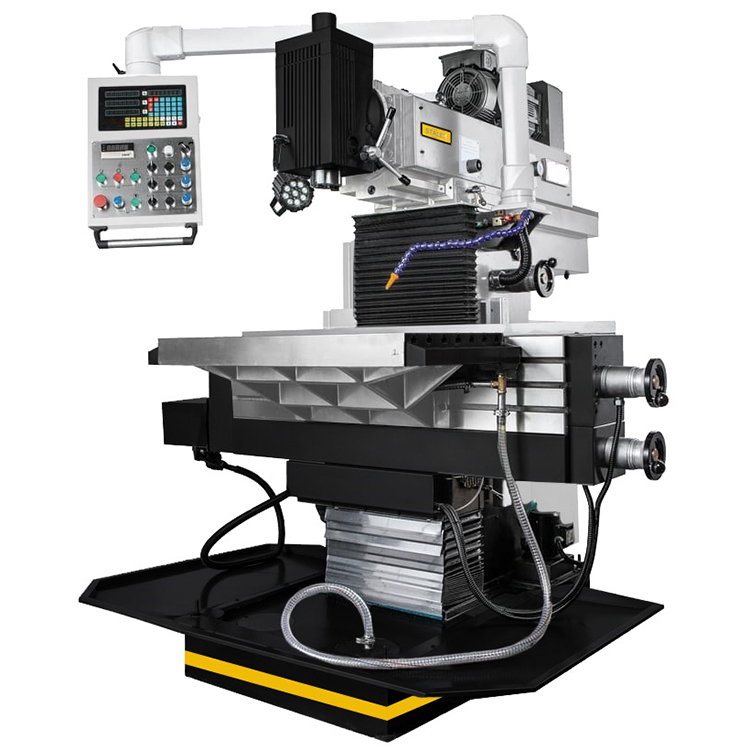

Станок инструментальный фрезерный Stalex WFM 850 Servo

Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности:

• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ

Комплектация:

• Пульт управления нового образца с УЦИ
• Зажимная тяга M16
• Переходник ISO40/MT3
• Переходник ISO40/MT2
• Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
• Опора для горизонтального фрезерования
• Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
• Система подвода СОЖ
• Сертификат точности
• Поддон для сбора стружки
• Инструкция по эксплуатации
• Лампа LED местного освещения

Параметры:

• Конус шпинделя вертикального ISO 40 DIN2080
• Частота вращения шпинделя(Гор/верт) плавно(2), 40 – 260/260-2000
• Ход пиноли шпинделя 60 мм
• Диапазон наклона головки, влево/вправо ±90⁰
• Расстояние от оси горизонтального шпинделя до стола 120-530 мм
• Расстояние от оси вертикального шпинделя до стола 70-520 мм
• Расстояние от оси вертикального шпинделя до стойки 170-620 мм
• Конус шпинделя горизонтального ISO 40 DIN2080
• Размер горизонтального рабочего стола 850x450 мм
• Размер вертикального рабочего стола 1190x250 мм
• Перемещение стола по оси Х 600 мм
• Перемещение стола по оси Z 450 мм
• Перемещение стола по оси Y 450 мм
• Скорость подачи стола по оси Х x Y x Z 10-1000 мм/мин
• Ускоренное перемещение стола 1200 мм/мин
• Т-образные пазы горизонтального стола (ширина/расстояние), 6 14/63 мм
• Т-образные пазы вертикального стола (ширина/расстояние), 3 14/63 мм
• Максимальная нагрузка на стол 300 кг
• Напряжение сети 380 В
• Мощность мотора подач X/Y/Z, 1,5/1,5/2,3 кВт
• Мощность главного двигателя, 5,5 кВт
• Мощность насоса помпы: 0,4 кВт
• Габаритные размеры (ДхШхВ) 1600х1800х2000 мм
• Масса 1700 кг
