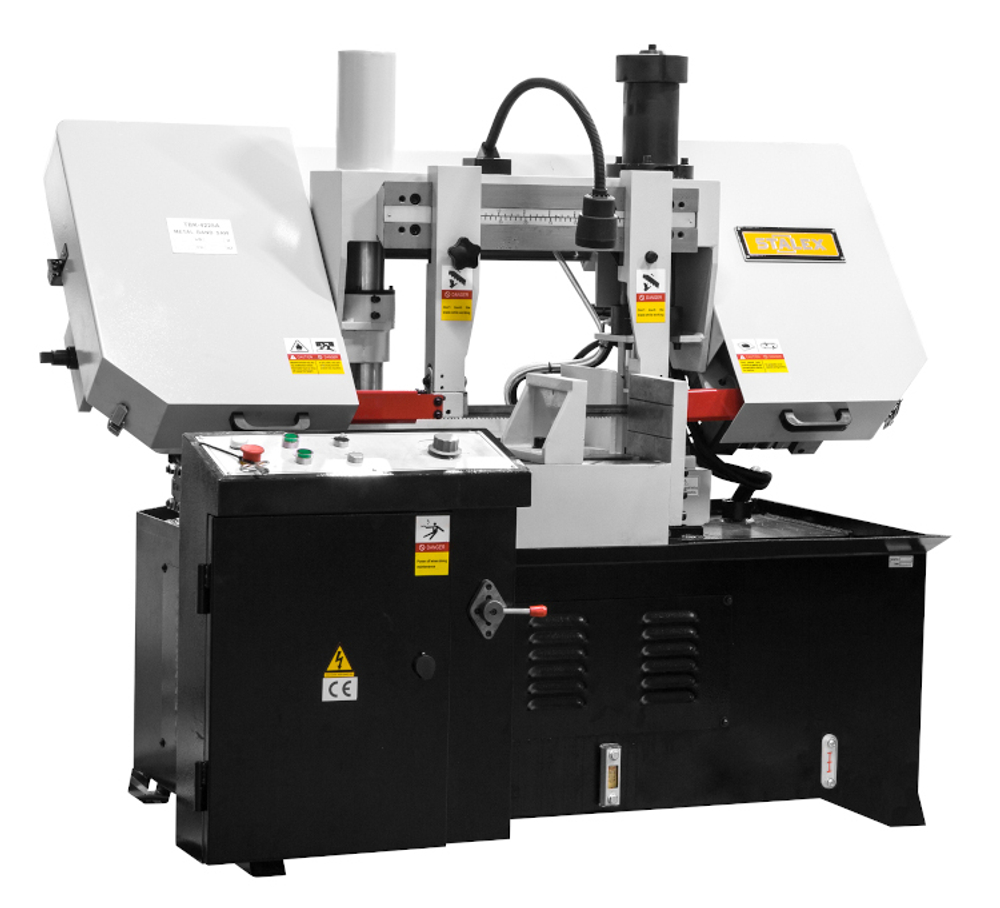

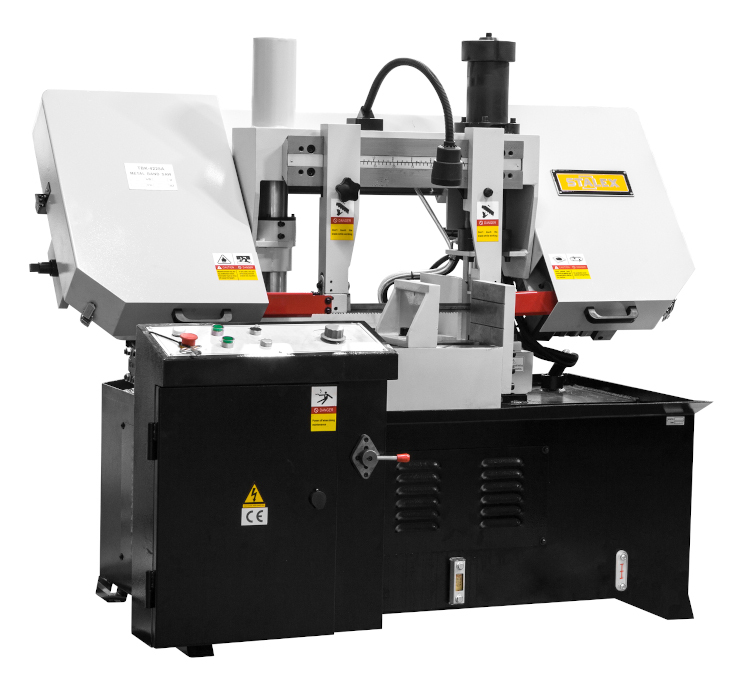

Stalex TBK-4228A является гидравлическим ленточнопильным станком, колонного двухстоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280 x 280 мм под углом от 0° (90°) до 45°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Особенности:
- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна
- Подсветка зоны резания
- Клиноременной привод
- Гидравлическая система регулирования усилия резания с переменной скоростью
- Автоматическое отключение при завершении резки
Параметры:
- Напряжение 380 Вольт
- Мощность двигателя 3.0 кВт (асинхронный)
- Максимальное сечение круглого профиля при резке 90° 280 мм, +45° 170 мм
- Максимальное сечение квадратного профиля при резке 90°, 320 х 280 мм, +45° 280 х 170 мм
- Скорость резания 27, 45, 69 м/мин
- Размер полотна 27 х 0.9 х 3625 мм
- Привод Клиноременной
- Габариты станка 2200 х 1400 х 1600 мм
- Масса нетто 600 кг
