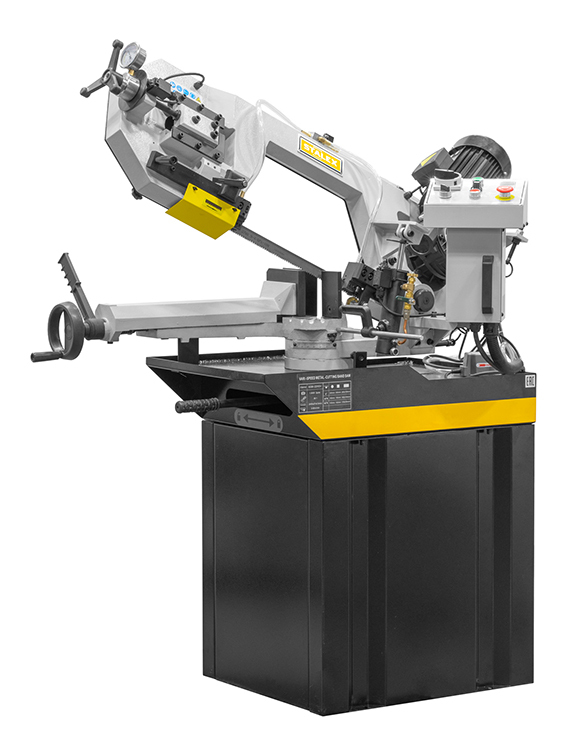

Станок Stalex BSM-220GV позволяет делать распилы заготовок диаметром до 220 мм. На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы станка Stalex BSM-220GV:
- Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15.2 литра
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BSM-220GV:
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 300 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Параметры:
- Напряжение 380 Вольт
- Мощность двигателя 1.5 кВт
- Двигатель СОЖ 0.045 кВт
- Привод зубчатый
- Передаточное отношение 18:1
- Скорость резания 5-90 м/мин
- Угол разворота рамы 0° 45° 60°
- Сечение реза 90° круг 220 мм квадрат 200 мм прямоугольник 260х140 мм
- Сечение реза 30° круг 190 мм квадрат 180 мм прямоугольник 200х140 мм
- Сечение реза 45° круг 160 мм квадрат 160 мм прямоугольник 160х140 мм
- Сечение реза 60° круг 100 мм квадрат 100 мм прямоугольник 120х100 мм
- Диаметр шкивов 300 мм
- Размер полотна 27х0.9х2450 мм
- Рабочая высота станка 920 мм
- Подача пильной рамы собственный вес с гидрорегулировкой
- Зажим заготовки ручной (+ рычаг быстрой доводки)
- Объём бака СОЖ 15,2 л
- Упаковка фанерный ящик, отгружается одним местом 1350х580х970 мм
- станок и тумба/подставка поставляется в одном ящике
- Масса нетто/брутто 197/237 кг
- Производство Китай
- Гарантия 1 год
