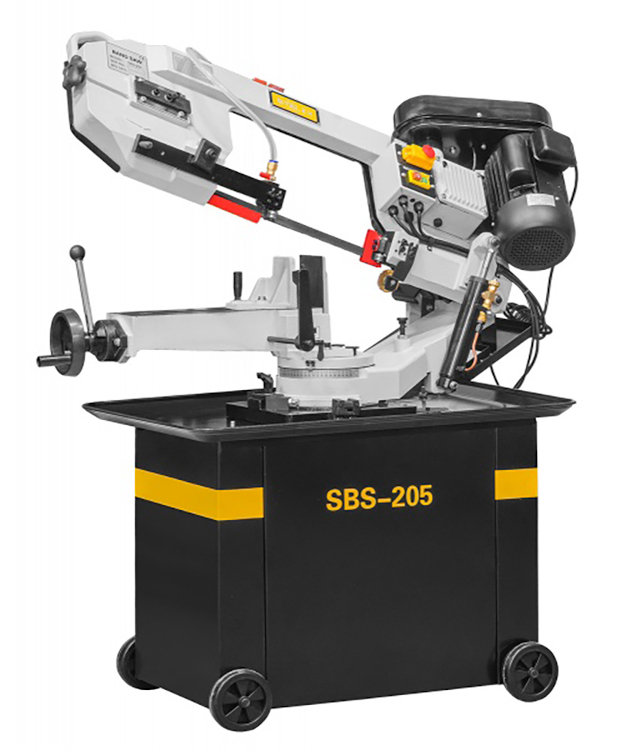

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex SBS-205 позволяет делать распилы заготовок диаметром до 205 мм
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +45°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель, имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности. На станке размещена щётка для удаления стружки, приводимое в движение попутным движением полотна
Модель предназначена для использования на малых и средних предприятиях по производству металлических конструкций
Особенности:
- Движение ленты осуществляется через клиноременной привод в 4-х режимах (24; 41; 61 или 82 м/мин)
- Высокая производительность
- Высокое качество, точность распилки и узкая ширина пропила
- Регулировка угла поворота рамы вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Высокая стойкость инструмента
- Малая энергоёмкость
- Легкость и простота в обслуживания
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рама
Комплектация:
- Поворотный стол с возможность поворота 0°…+45°
- Подвижные направляющие
- Перепускной клапан, плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Механическое натяжение ленты
- Мерный упор 150 мм
- Помпа для подачи СОЖ c краном для регулировки напора СОЖ
- Пила ленточная квалитет М42
Параметры:
- Напряжение 220 Вольт
- Мощность двигателя 1.1 кВт (асинхронный)
- Максимальное сечение круглого профиля при резке 90° 205 мм, +45° 143 мм
- Максимальное сечение квадратного профиля при резке 90°, 215 х 205 мм, +45° 143 х 115мм
- Скорость резания 24, 41, 61, 82 м/мин
- Размер полотна 20 х 0.9 х 2360 мм
- Привод Клиноременной
- Габариты станка 1230 х 650 х 820 мм
- Масса нетто/брутто 190/227 кг
