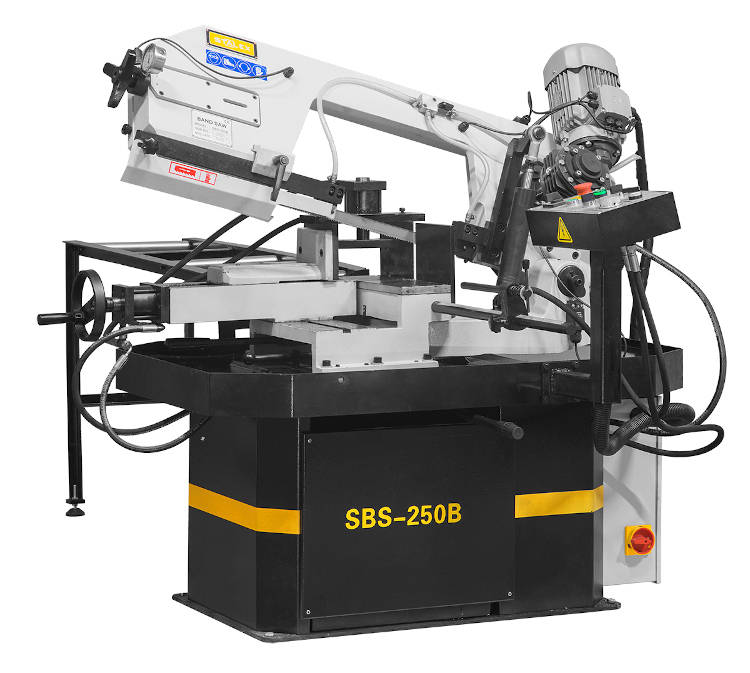

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок
Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков). Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна
Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве
Особенности:
- Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Поворотный стол с возможность поворота -45° 0° +60º
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Гидравлические тиски
- Скорость вращения пилы, 53 и 79 м/мин
- Ручное натяжение ленты
- Мерный упор - 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется при помощи гидростанции и веса рамы
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Автоматическое поднятие рамы после завершения реза, за счёт электромагнитного клапана гидравлической системы
- Гидравлические тиски (+ возможность подводки механическим маховиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Параметры:
- Напряжение 380 Вольт
- Мощность двигателя 1.1 кВт (асинхронный)
- Максимальное сечение круглого профиля при резке 90° 250 мм, +45° 190 мм
- Максимальное сечение квадратного профиля при резке 90°, 280 х 230 мм, +45° 230 х 180 мм
- Скорость резания 48-72 м/мин
- Размер полотна 27 х 0.9 х 2750 мм
- Привод Зубчатый
- Габариты станка 1300 х 750 х 1150 мм
- Масса нетто/брутто 450/500 кг
