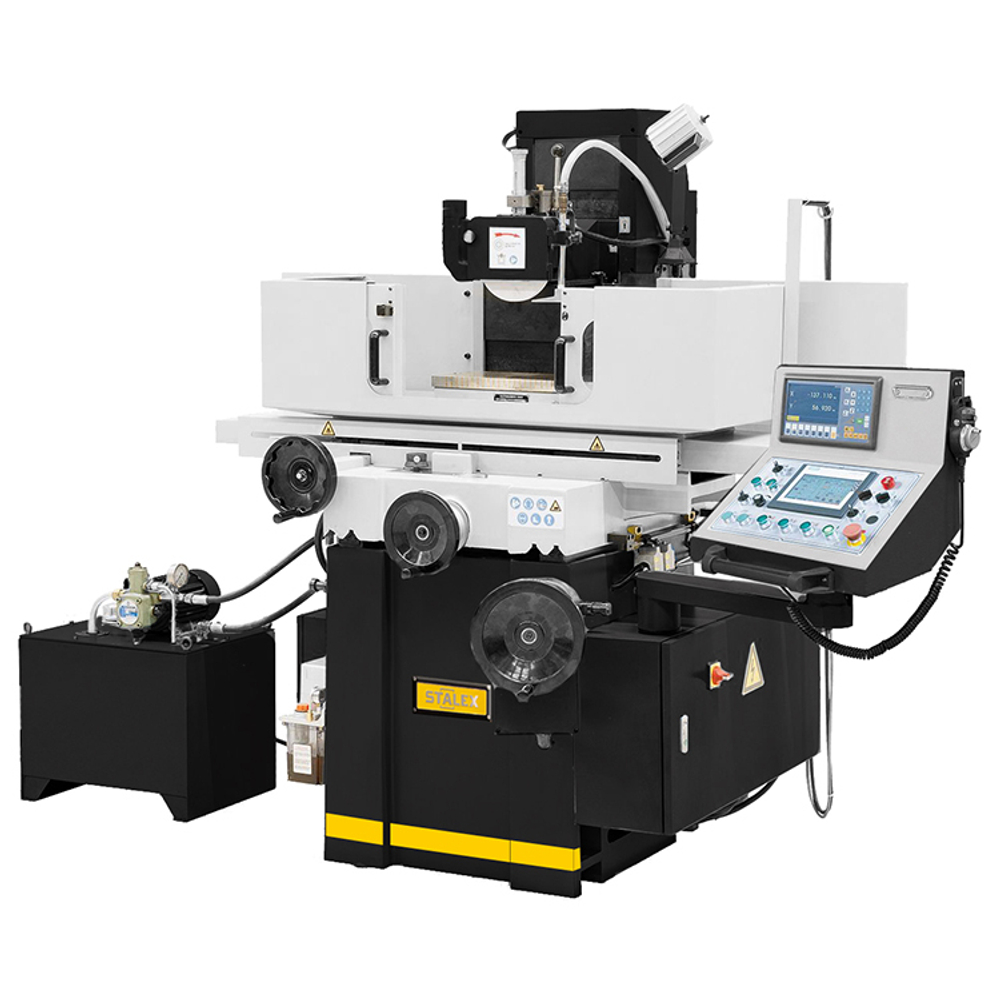

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке. Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана. Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол. Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки. Регулируемое продольное и поперечное движение стола с помощью концевых упоров Автоматический подъем шпинделя, после окончания программы. Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования. Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих. Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
Особенности:
- Выносной пульт управления c PLC контроллером Siemens
- Электрокомпоненты Siemens
- Изготовлен по стандартам CE
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Приспособление для параллельной правки
- Алмазный карандаш
- Электронный маховичок ручного перемещения по осям Y/Z
- Защита гидростанции
- Защитное ограждение стола
- Выносной пульт PLC контроллер УЦИ по 2-м осям
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Параметры:
- Размер стола 250х510 мм
- Макс. длина продольного шлифования 560 мм
- Макс. длина поперечного шлифования 275 мм
- Макс. расстояние ось шпинделя-стол 450 мм
- Размер электромагнитного стола 250х500 мм
- Максимальная нагрузка на стол 180 кг
- Скорость продольного перемещения стола, плавно 7-25 м/мин
- Автоподача вертикальная 0,005/0,01/0,02/0,03/0,04/0,05 мм
- Ускоренное вертикальное перемещение 480 мм/мин
- Вертикальное перемещение шпинделя за оборот маховика 2 мм/об
- Цена деления нониуса вертикального перемещения 0,005 мм/об
- Поперечный ход стола за оборот маховика 4 мм/об
- Цена деления нониуса поперечного переем. 0,02 мм
- Ускоренное поперечное перемещение стола 990 м/мин
- Автоматическое поперечное перемещение стола 0,5-8 мм/цикл
- Частота вращения шпинделя 2850 об/мин
- Диаметр шлифовального круга 200 мм
- Ширина шлифовального круга 20 мм
- Отверстие шлифовального круга 31,75 мм
- Мощность шпинделя 2,2 кВт
- Общая номинальная мощность 3,75 кВт
- Двигатель СОЖ 0,125 кВт
- Объем бака СОЖ 50 л
- Объем бака гидросистемы 70 л
- Мощность двигателя гидравлики 0,75 кВт
- Двигатель поперечной подачи 0,04 кВт
- Двигатель вертикальной подачи 0,5 кВт
- Занимаемая площадь (ДхВ), мм 1900х2050х1840 мм
- Габариты упаковки, мм 2000х2100х1950
- Масса нетто/брутто 1750/2050 кг
