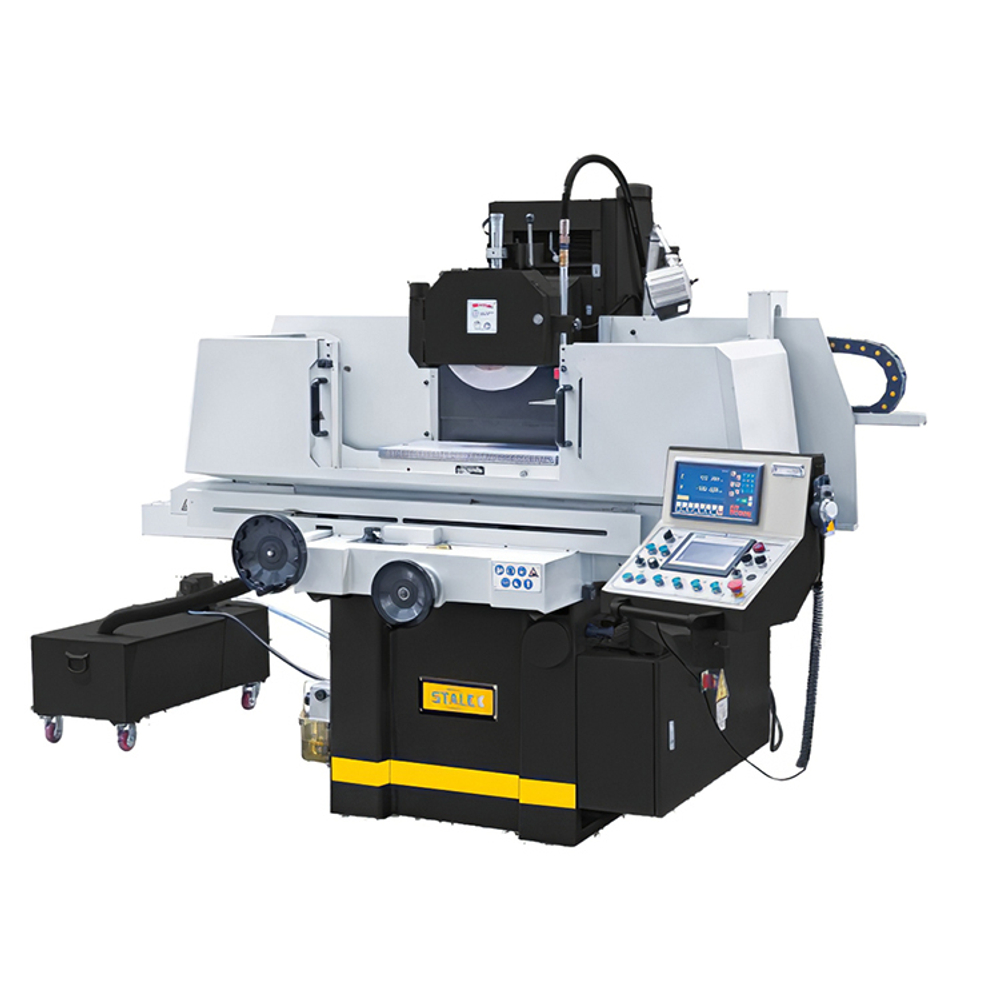

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке. Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана. Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол. Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки. Регулируемое продольное и поперечное движение стола с помощью концевых упоров Автоматический подъем шпинделя, после окончания программы. Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования. Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих. Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
Особенности:
- Выносной пульт управления с PLC контроллером Siemens
- Электрокомпоненты Siemens
- Изготовлен по стандартам CE
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Защита гидростанции
- Защитное ограждение стола
- Приспособлении для параллельной правки круга
- Выносной пульт PLC контроллер
- Электронный маховичок ручного перемещения по осям Y/Z УЦИ по 2-м осям
- Алмазный карандаш
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Параметры:
- Размер стола 305х635 мм
- Т-образный паз 3/14 мм
- Макс. длина продольного шлифования 765 мм
- Макс. длина поперечного шлифования 340 мм
- Макс. расстояние ось шпинделя-стол 580 мм
- Размер электромагнитного стола 300х600 мм
- Максимальная нагрузка на стол 270 кг
- Скорость продольного перемещения стола, плавно 7-25 м/мин
- Автоподача вертикальная 0,005/0,01/0,02/0,03/0,04/0,05 мм
- Ускоренное вертикальное перемещение 460 мм/мин
- Цена деления нониуса вертикального перемещения 0,005 мм/об
- Вертикальное перемещение за один оборот маховика 2 мм/об
- Поперечный ход стола за оборот маховика 5 мм/об
- Цена деления нониуса поперечного перемещения 0,02 мм
- Автоматическое перемещение стола 0,5-8 мм/цикл
- Ускоренное перемещение стола 990 мм/мин
- Частота вращения шпинделя 1450 об/мин
- Диаметр шлифовального круга 350 мм
- Ширина шлифовального круга 40 мм
- Отверстие шлифовального круга 127 мм
- Мощность шпинделя 4,0 кВт
- Общая номинальная мощность 9,0 кВт
- Двигатель СОЖ 0,125 кВт
- Объем бака СОЖ 100 л
- Объем бака гидросистемы 85 л
- Мощность двигателя гидравлики 2,2 кВт
- Двигатель поперечной подачи 0,04 кВт
- Двигатель вертикального перемещения 0,5 кВт
- Габариты станка(ДхШхВ), мм 2350х2220х1910
- Масса нетто/брутто 2375/2850 кг
