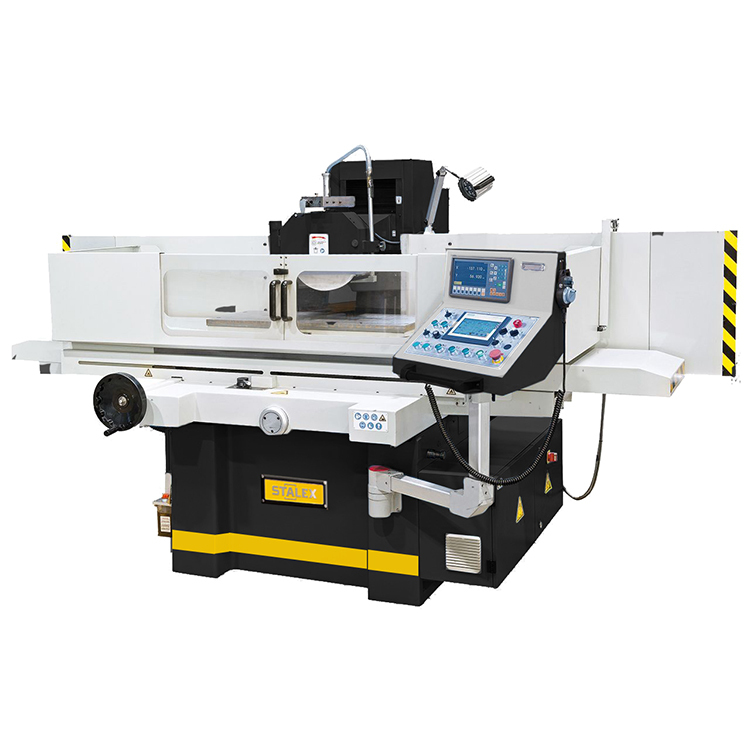

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке. Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана. Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол. Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки. Регулируемое продольное и поперечное движение стола с помощью концевых упоров Автоматический подъем шпинделя, после окончания программы в исходное положение. Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования. Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих. Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
Особенности:
- Выносной пульт управления c PLC контроллером Siemens
- Электрокомпоненты Siemens
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Выносной пульт PLC контроллер
- Электронный маховичок ручного перемещения по осям Y/Z УЦИ по 2-м осям
- Защита гидростанции
- Защитное ограждение стола
- Приспособление для параллельной правки
- Алмазный карандаш для правки круга
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Параметры:
- Размер стола 405х1020 мм
- Т-образный паз 3/14 мм
- Макс. длина продольного шлифования 1130 мм
- Макс. длина поперечного шлифования 450 мм
- Макс. расстояние ось шпинделя-стол 580 мм
- Размер электромагнитного стола 400х1000 мм
- Максимальная нагрузка на стол 600 кг
- Скорость продольного перемещения стола, плавно 7-25 м/мин
- Автоподача вертикальная 0,005/0,01/0,02/0,03/0,04/0,05 мм
- Ускоренное вертикальное перемещение 480 мм/мин
- Цена деления нониуса вертикального перемещения 0,005 мм/об
- Вертикальное перемещение за оборот маховика 2 мм/об
- Поперечный ход стола за оборот маховика 5 мм/об
- Цена деления нониуса поперечного перемещения 0,02 мм
- Автоматическое перемещение стола 0,5-8 мм/цикл
- Ускоренное перемещение стола 990 м/мин
- Частота вращения шпинделя 1450 об/мин
- Диаметр шлифовального круга 350 мм
- Ширина шлифовального круга 40 мм
- Отверстие шлифовального круга 127 мм
- Мощность шпинделя 4,0 кВт
- Общая номинальная мощность 9,0 кВт
- Двигатель СОЖ 0,125 кВт
- Объем бака СОЖ 100 л
- Объем бака гидравлики 85 л
- Мощность двигателя гидравлики 2,2 кВт
- Мощность двигателя вертикального перемещения 0,5 кВт
- Двигатель поперечной подачи 0,04 кВт
- Габаритные размеры (ДхШхВ), мм 3100х2200х1900 мм
- Масса нетто/брутто 3700/4050 кг
