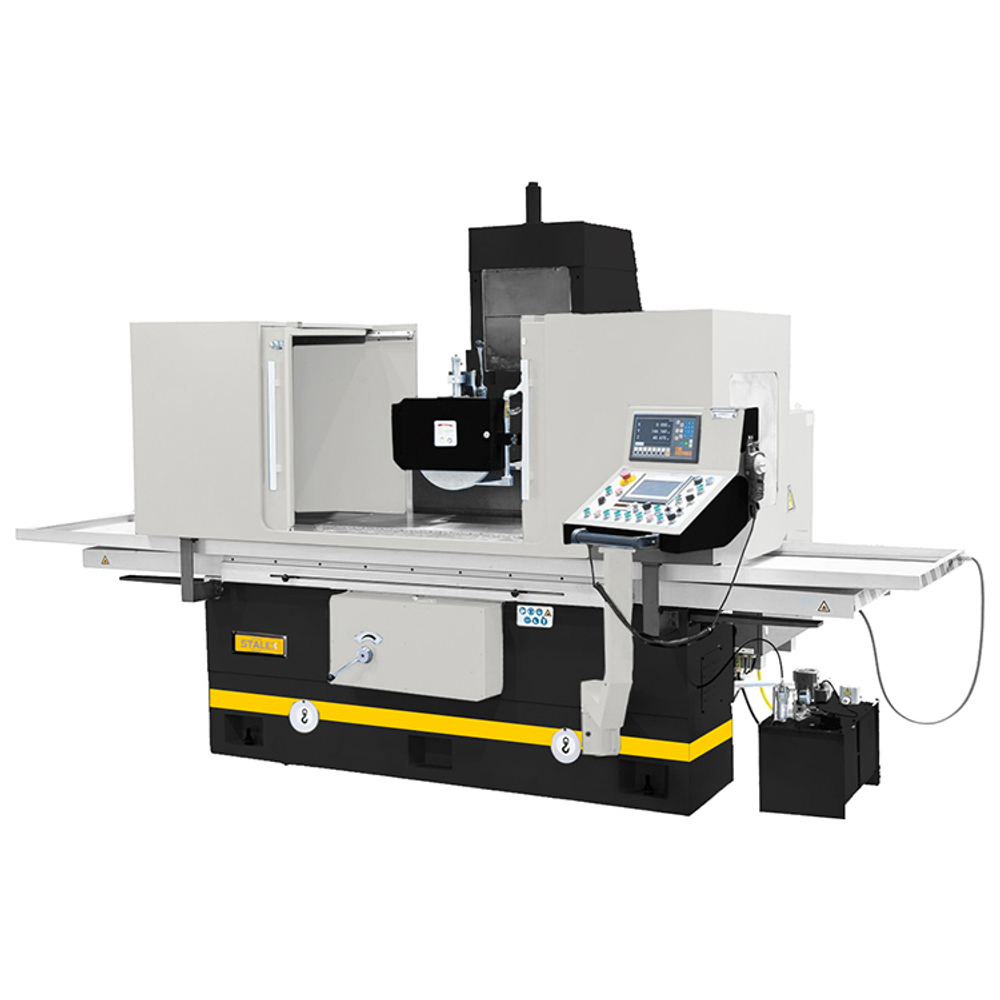

Станок предназначен для чистовой и получистовой обработки в ручном и автоматическом режиме, методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке. Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана. Закаленные и шлифованные направляющие стола продольные и поперечные, с покрытием Turcite-B для высокой износостойкости и низкого трения. Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол. Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки. Регулируемое продольное и поперечное движение стола с помощью концевых упоров Автоматический подъем шпинделя, после окончания программы в исходное положение. Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования. Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих. Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
Особенности:
- Выносной пульт управления с PLC контроллером Siemens
- Электрокомпоненты Siemens
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Выносной пульт, контроллер PLC Siemens
- Электронный маховичок ручного перемещения по осям Y/Z
- УЦИ по 2-м осям
- Защита гидростанции
- Защитное ограждение стола
- Приспособление для параллельной правки
- Алмазный карандаш
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Параметры:
- Размер стола 500х1600 мм
- Т-образный паз 3/18 мм
- Электромагнитные плиты(р-р/кол-во) 500х800/2 шт.
- Макс. длина продольного шлифования 1700 мм
- Макс. длина поперечного шлифования 560 мм
- Макс. расстояние ось шпинделя-стол 600 мм
- Максимальная нагрузка на стол 900 кг
- Скорость продольного перемещения стола, плавно 5-25 мм/мин
- Автоподача вертикальная 0,005/0,01/0,015/0,02/0,03/0,04 мм
- Ускоренное вертикальное перемещение 50-500 мм/мин
- Цена деления нониуса вертикального перемещения 0,005 мм/об
- Поперечный ход стола за оборот маховика 5 мм
- Цена деления нониуса поперечного перемещения 0,02 мм
- Автоматическое поперечное перемещение стола 0,5-30 мм/цикл
- Ускоренное поперечное перемещение стола 50-600 м/мин
- Частота вращения шпинделя 1450 об/мин
- Диаметр шлифовального круга 350 мм
- Ширина шлифовального круга 50 мм
- Отверстие шлифовального круга 127 мм
- Мощность шпинделя 7,5 кВт
- Общая номинальная мощность 13,2 кВт
- Двигатель вертикального перемещения 0,5 кВт
- Мощность двигателя гидравлики 3,0 кВт
- Габаритные размеры (ДхШхВ), мм 5640х2250х2500 мм
- Масса нетто/брутто 6000/6350 кг
