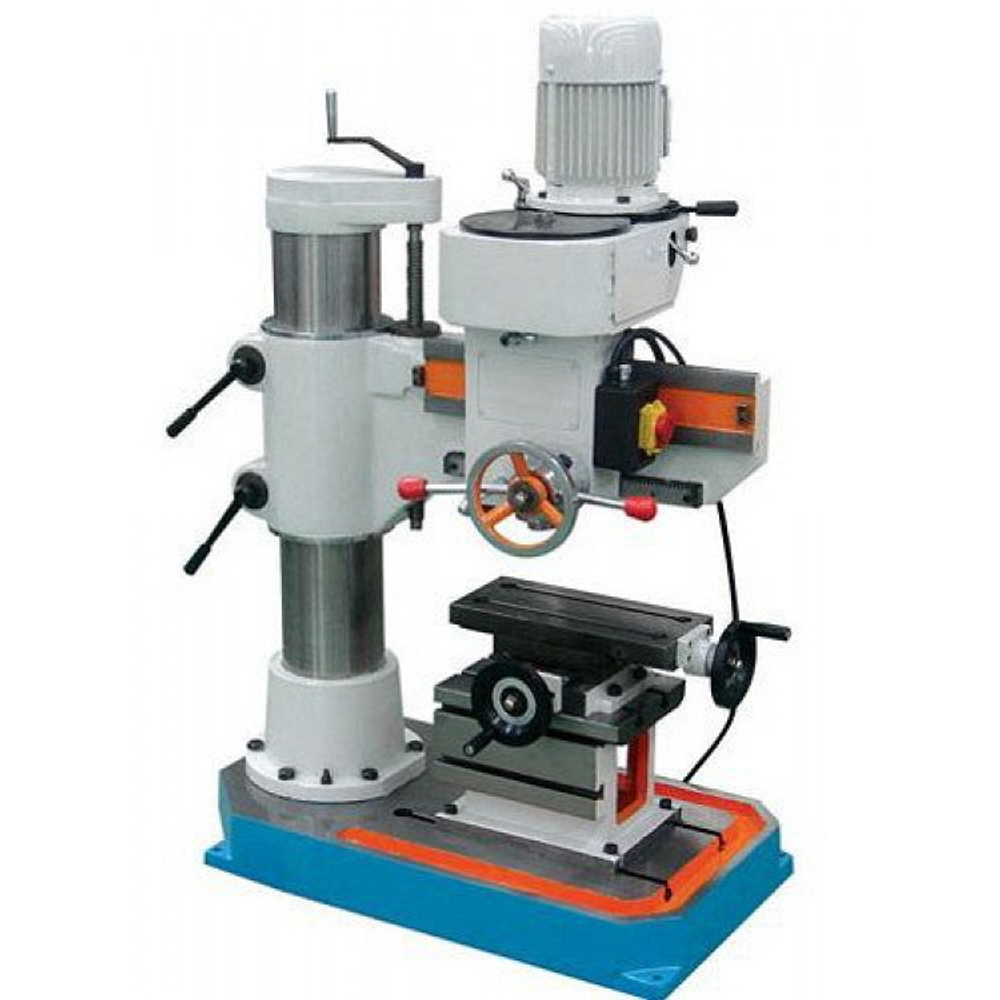

Станок радиально-сверлильный Fabtec DM 20

В отличие от вертикально-сверлильных в радиально-сверлильных станках совмещение оси отверстия заготовки с осью шпинделя достигается перемещением шпинделя в полярных координатах относительно неподвижной заготовки. Радиально сверлильный станок используется для рассверливания, развертывания, зенкеровки и нарезания внутренней резьбы. Комплект поставки: Станок; Коробчатый стол; Координатный стол; Инструкция по эксплуатации на русском языке.

Особенности:

• Радиально-сверлильный станок TTMC DM 20 предназначен для сверления, рассверливания, зенкерования, снятия фасок, развертывания, растачивания, многоинструментальной обработки отверстий в заготовках крупных деталей при единичном и серийном производстве
• Компоновка радиально-сверлильного станка позволяет установить шпиндель с инструментом в любой точке рабочей зоны за счет перемещения шпиндельной головки (бабки) по направляющим траверсы (рукава) и поворота траверсы вокруг колонны
• К дополнительным опциям станка относятся: галогенный светильник, станочные тиски для фрезерования, коробчатый стол размером 300 х 220мм, имеющий на каждой из 2-х сторон по 2 Т-образных паза на 14мм (расстояние между пазами 80мм), координатный стол
• Система подачи СОЖ имеет замкнутый тип. Из бака емкостью 10 литров с помощью помпы мощностью 45Вт охлаждающая жидкость подается на форсунку в виде модульной трубки и на заготовку. Далее СОЖ попадает на координатный стол на котором есть специальный бортик сбора жидкости. В углу станка установлен штуцер, через который СОЖ опять оказывается в баке
• Опционально поставляется осевой инструмент с цилиндрическим хвостовиком, который крепится с помощью цангового патрона МК3/М12 и набора из 8 цанг - 4, 5, 6, 8, 10, 12, 14, 16. Также возможно установить конический инструмент непосредственно в шпиндель МК3. Если конус инструмента отличается, понадобятся переходные оправки


Характеристики:

• Напряжение 380 Вольт
• Мощность 0.75 кВт
• Потребляема мощность 0.8 кВт
• Исполнение Настольный
• Размер стола
• коробчатого 300 х 220 мм
• координатного 350 x 150 мм
• Скорость вращения 210,380,710,1200,2000 об/мин
• Размер основания 840х460 мм
• Количество скоростей 5
• Максимальный диаметр сверления 20 мм
• Максимальный диаметр сверления стали 20 мм
• Максимальный диаметр фрезерования 63 мм
• Перемещение пиноли 90 мм
• Конус шпинделя MК-3/R8
• Максимальное расстояние шпиндель-основание 250-620 мм

• Вылет оси шпинделя 110-515 мм
• Диаметр колонны 150 мм
• Т-образные пазы на основании: кол-во/размер/дистанция 2 / 14 / 180 мм
• Т-образные пазы на столе: кол-во/размер/дистанция 2 / 14 / 80 мм
• Габариты ДхШхВ 840х460х1120 мм
• Размер упаковки 880x500x1060 мм

• Вес 354 кг
