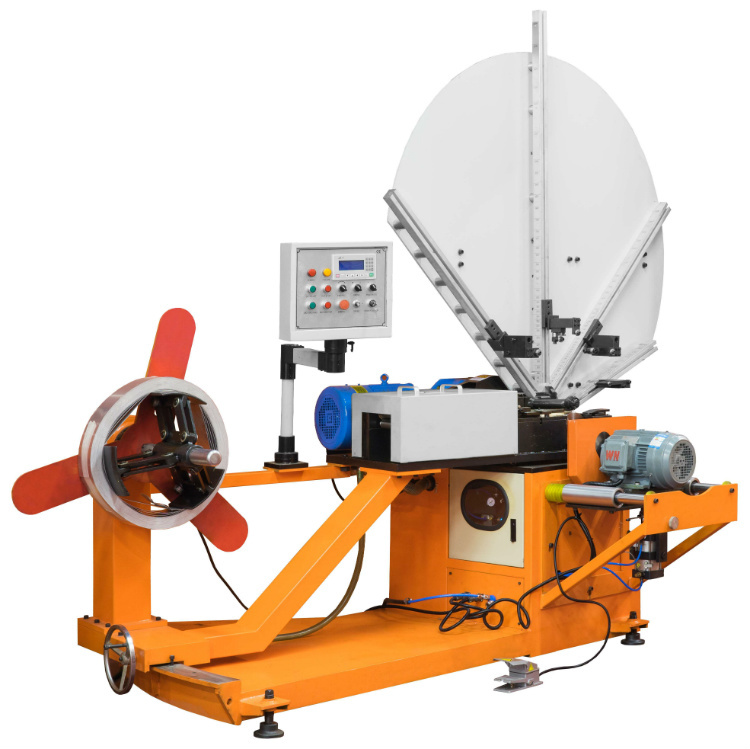

Станок спирально - навивной Stalex SBTF-1500 предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки.
Линия модели Stalex SBTF-1500 состоит из:
Декойлер – размотчика рулонного материала;
Прокатный стан, предназначенного для правки и выпрямления материала;
Формирующее колесо и закрывающие ролики, для формирования «замка» на прокатных роликах и процесса навивки с герметичным закрытием «замка» витого воздуховода;
Отрезная пневматическая дисковая пила в нужный размер, при отрезке край получается не острый и без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию.
Высокая производительность станка осуществляется за счет автоматизации работы линии, управляемая системой ЧПУ с CAD/CAM программой. «Веер» оснащен системой линеек, упоров и направляющих, а также мерными лентами для производства спирально-навивных воздуховодов малого диаметра.
На приемном роликовом столе установлены мерная линейка с датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины.
Профилирующие ролики изготовлены из высококачественной закаленной стали.
Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.
Основные преимущества:
- Высокая производительность за счет высокой автоматизации
- Надежное соединение увеличивает показатели воздухонепроницаемости
- Снижение себестоимости готовой продукции за счет сокращения используемого материала
- Значительная экономия пространства за счет меньшей площади поверхности по сравнения с квадратными воздуховодами
Особенности:
- Широкий диапазон диаметров изготавливаемых труб
- Возможность работы с разными материалами
- Высокое качество изготавливаемых изделий
- Простота настройки и обслуживания
- Удобная система автоматического управления
- Высокоскоростная режущая система
- Счетчик изготавливаемых изделий
Параметры:
- Диаметр трубы 85-1500 мм
- Длина трубы 100-6000 мм
- Толщина металла оцинкованная сталь 0.4-1.2 мм, нержавеющая сталь 0.4-0.8 мм
- Ширина ленты 137 мм
- Скорость движения ленты 1-38 м/мин
- Система управления Автоматическое управления типа ПЛК
- Мощность главного двигателя 5.5 кВт 380 Вольт
- Мощность двигателя пилы 4.0 кВт 380 Вольт
- Рабочее давление 0.5~0.7 кПа
- Габариты 3400 х 2070 х 2720 мм
- Вес 1708 кг
