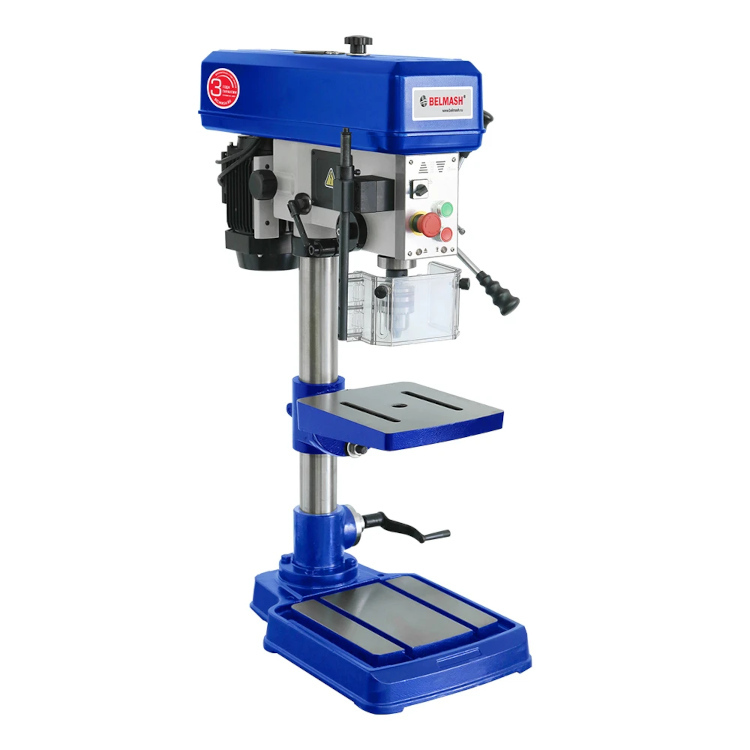

Станок Belmash MDTP410-16/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом. Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.
Станок способен сверлить отверстия с максимальным диаметром до 18 мм (в твердых металлах) и до 50 мм (в древесине). Максимальный диаметр нарезания резьбы - М12. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2350 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.
Рабочий стол имеет размер 283×248 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а пазы позволят надежно закрепить заготовку.
Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 6 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 100 мм.
Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.
Для обеспечения безопасной работы, на станке установлен защитный экран из поликарбоната с концевым выключателем.
Параметры:
- Мощность 750 Вт
- Напряжение питающей сети 400 В
- Тип электродвигателя Асинхронный
- Частота вращения шпинделя 200÷2350 об/мин
- Диаметр хвостовика зажимаемого инструмента 1÷16 мм
- Тип ремня Поликлиновой 5PJ450
- Тип передачи Ременная
- Материал рабочего стола Чугун
- Размер рабочего стола (Д × Ш × Т) 283 × 248 мм
- Размер основания 345 × 520 мм
- Угол наклона стола -45…+45 °
- Количество скоростей шпинделя 5
- Конус шпинделя KM2
- Тип патрона Ключевой
- Ход пиноли шпинделя 100 мм
- Максимальное расстояние между шпинделем и столом 320 мм
- Максимальное расстояние между шпинделем и основанием 530 мм
- Материал основания станка Чугун
- Расстояние шпиндель-колонна 205 мм
- Лазер - указатель Есть
- Толщина стенки колонны 6 мм
- Посадка патрона В16
- Диаметр колонны 70 мм
- Максимальный диаметр сверления в дереве 50 мм
- Максимальный диаметр сверления мягкие металлы 20 мм
- Максимальный диаметр сверления твердые металлы 18 мм
- Габаритный размер (Д × Ш × В) 650 × 360 × 1010 мм
- Размер упаковки (Д × Ш × В) 1060 × 610 × 380 мм
- Масса нетто 91 кг
- Масса брутто 96 кг
Комплектация:
- Сверлильная головка в сборе
- Основание с колонной, фланцем, рабочим столом и кронштейном стола в сборе
- Патрон сверлильный ключевой
- Ключ патрона
- Экран защитный с направляющей в сборе
- Экран защитный внутренний
- Ручка-фиксатор внутреннего защитного экрана
- Фиксатор положения защитного экрана
- Рукоятка подачи
- Ручка подъема/опускания рабочего стола
- Ручка фиксации положения сверлильной головки
- Комплект ключей
- Выколотка
- Тиски 100 мм
