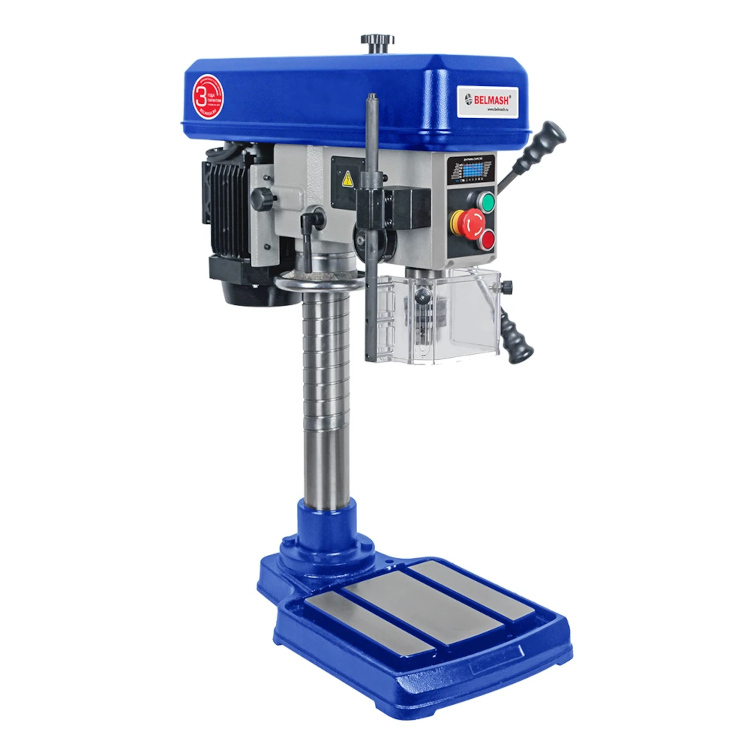

Станок Belmash MDP360-13/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом. Питание осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный мощностью 550 Вт, режим работы S1. Модель компактная, имеет настольную установку. Основание и корпус сверлильной головки изготовлены из чугуна.
Станок способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 13 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.
Основание станка чугунное - 310×490 мм (оно в данной модели является и рабочим столом), на нем предусмотрены два паза для установки тисков или других зажимных приспособлений (в комплект поставки не входят).
Максимальное расстояние между шпинделем и основанием составляет 540 мм, расстояние от колонны до оси шпинделя составляет 180 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 6 мм. Регулировка расстояния шпиндель/основание производится за счет подъема и опускания сверлильной головки с помощью маховика. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 85 мм.
Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, и кнопка аварийной остановки.
Для обеспечения безопасной работы, на станке установлен защитный экран из поликарбоната с концевым выключателем.
Параметры:
- Мощность 550 Вт
- Напряжение питающей сети 400 В
- Тип электродвигателя Асинхронный
- Частота вращения шпинделя 200÷2400 об/мин.
- Диаметр хвостовика зажимаемого инструмента 1÷13 мм
- Тип ремня Поликлиновой 5PJ420
- Тип передачи Ременная
- Материал рабочего стола Чугун
- Размер основания 310 × 490 мм
- Количество скоростей шпинделя 5
- Конус шпинделя B16
- Тип патрона Ключевой
- Ход пиноли шпинделя 85 мм
- Максимальное расстояние между шпинделем и основанием 540 мм
- Материал основания станка Чугун
- Расстояние шпиндель-колонна 180 мм
- Толщина стенки колонны 6 мм
- Посадка патрона B16
- Диаметр колонны 70 мм
- Максимальный диаметр сверления в дереве 50 мм
- Максимальный диаметр сверления мягкие металлы 13 мм
- Максимальный диаметр сверления твердые металлы 13 мм
- Габаритный размер (Д × Ш × В) 630 × 340 × 980 мм
- Размер упаковки (Д × Ш × В) 1060 × 610 × 380 мм
- Гарантийный срок 24 мес.
- Масса нетто 63 кг
- Масса брутто 68 кг
Комплектация:
- Сверлильная головка в сборе
- Основание с колонной и фланцем в сборе
- Патрон сверлильный ключевой
- Ключ патрона
- Экран защитный с направляющей в сборе
- Экран защитный внутренний
- Ручка-фиксатор внутреннего защитного экрана
- Фиксатор положения защитного экрана
- Рукоятка подачи
- Ручка фиксации положения сверлильной головки
- Комплект ключей
- Выколотка
- Тиски 100 мм
