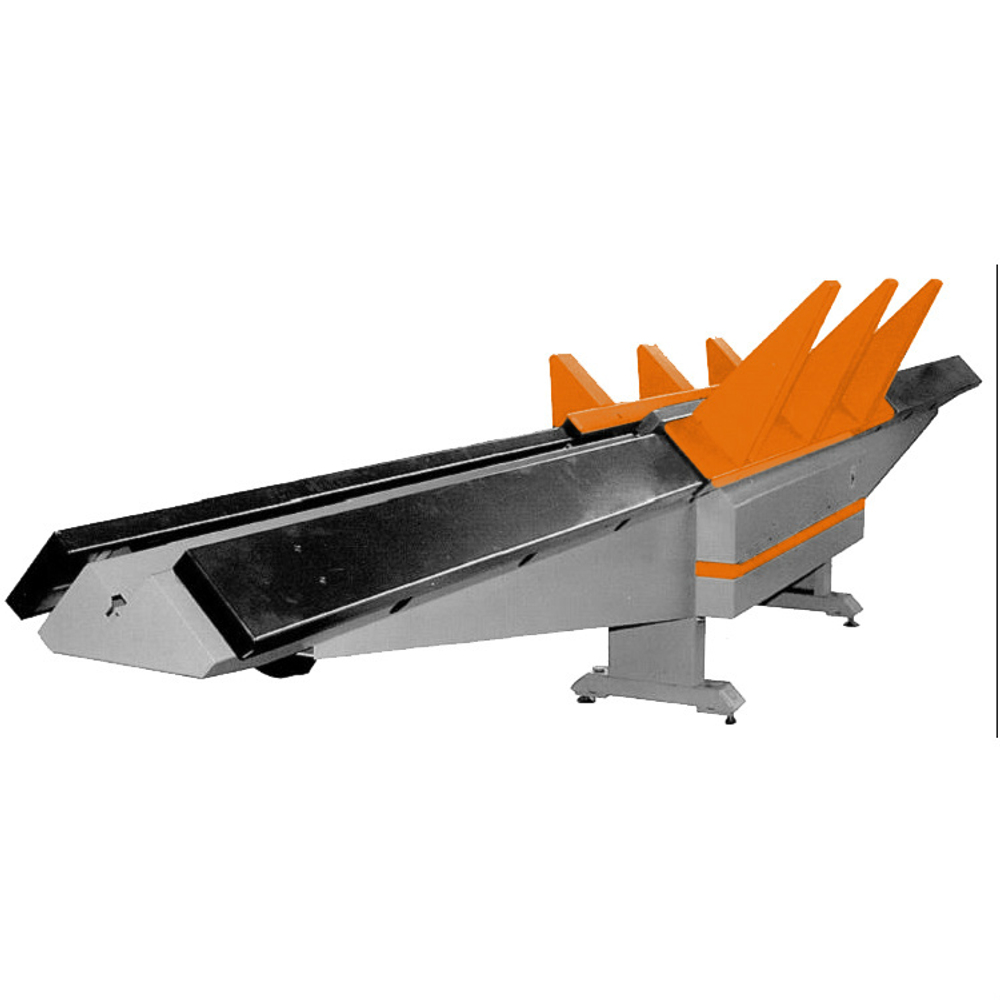

Станок тоннельной сборки воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения. Формирование и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок). Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги)
Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах
Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.
Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.
Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом.
После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.
Особенности:
- Минимальное сечение воздуховода 100х100 мм.
- Специальная каретка (автопилот) для фиксации заготовки.
- Возможность производства короба из двух L-образных половинок
- или из 4 полос металла.
- Возможно доукомплектовать модель SBHF-1 опцией – герметизация фальца- (перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)
- Комплект для работы с нержавеющей сталью (до 0.8 мм) - опция
Параметры:
- Рабочая толщина металла 0.5-1.0 мм
- Минимальное сечение воздуховода 100х100 мм
- Скорость подачи 15 м/мин
- Высота опоры до 700 мм
- Длина опоры (подающей, отводящей) 1500 м
- Количество опорных выступов 3 х 200 мм 3 х 500 мм
- Рабочая высота 800 мм
- Длина станка 5350 мм
- Ширина станка, включая опорные выступы 1000мм
- Подводимая мощность 5.5 кВт 380 Вольт
- Масса 700 кг
