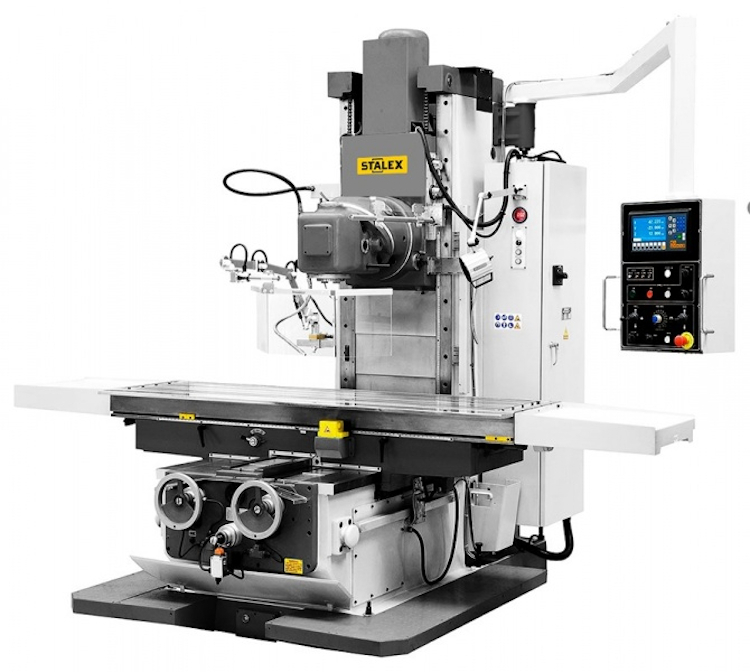

Станок универсально-фрезерный бесконсольный Stalex BFM2100 с УЦИ

Бесконсольные универсальные фрезерные станки типа BFM2100 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360°, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы

Особенности:

• Бесступенчатая продольная и поперечная подачи
• Станина выполнена из серого чугуна по технологии цельного литья
• Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента
• Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи
• Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость

Комплектация:

• Тиски 200 мм
• Цанговый патрон ISO50 с набором цанг (4、6、8、12、16、18、22、26)
• Сервомоторы по осям X/Y/Z
• ШВП по осям X/Y/Z
• Электрический маховик для осей X/Y/Z
• УЦИ по 3-м осям (Sino)
• Фрезерная оправка ISO50 Ø 40
• Переходник ISO50/MT4
• Оправка для горизонтального фрезерования ISO50 Ø 32
• Опора для горизонтальной оправки
• Частотно-регулируемый привод подач
• Автоподача по осям X/Y
• Фундаментные болты (М16 х 450 мм 6 шт)
• Автоматическая смазка направляющих
• Выносной пульт управления с УЦИ
• Лампа освещения рабочей зоны
• Телескопическая защита по осям Y/ Z
• Система подачи СОЖ

Параметры:

• Напряжение 400 Вольт
• Мощность главного привода(сервомотор) 11.0 кВт
• Мощность сервомоторов по осям X/Y/Z 3.6/3.6/4.3 кВт
• Мощность системы СОЖ 0.9 кВт
• Максимальный крутящий момент серводвигателя по осям X/Y/Z 18/18/23 Nm
• Конус шпинделя ISO50 7:24
• Размер стола 2200 × 500 мм
• Максимальная нагрузка на стол 2000 кг
• Перемещение по осям X, Y 1500 × 650 мм
• Т-образные пазы 4-20-100 мм
• Расстояние между осью шпинделя и колонной 610 мм
• Расстояние шпиндель/стол(вертикально) 0 - 650 мм
• Расстояние шпиндель /стол(горизонтально) 8-660 мм
• Диапазон оборотов шпинделя,2(Серводвигатель) 6-300/30-1500 об/мин
• Поворот фрезерной головки 360°
• Скорость подачи по X, Y (Бесступенчато) 2.5-3000 мм/мин
• Скорость подачи по Z, (Бесступенчато) 2.5-2500 мм/мин
• Ускоренные подачи X/Y 6000 мм/мин
• Ускоренное перемещение по оси Z 3000 мм/мин
• Габариты станка(ДхШхВ) 3220 x 2420 x 2800 мм
• Габариты упаковки 2500 х 2250 х 2800 мм
• Вес нетто/брутто 7300/8000 кг
