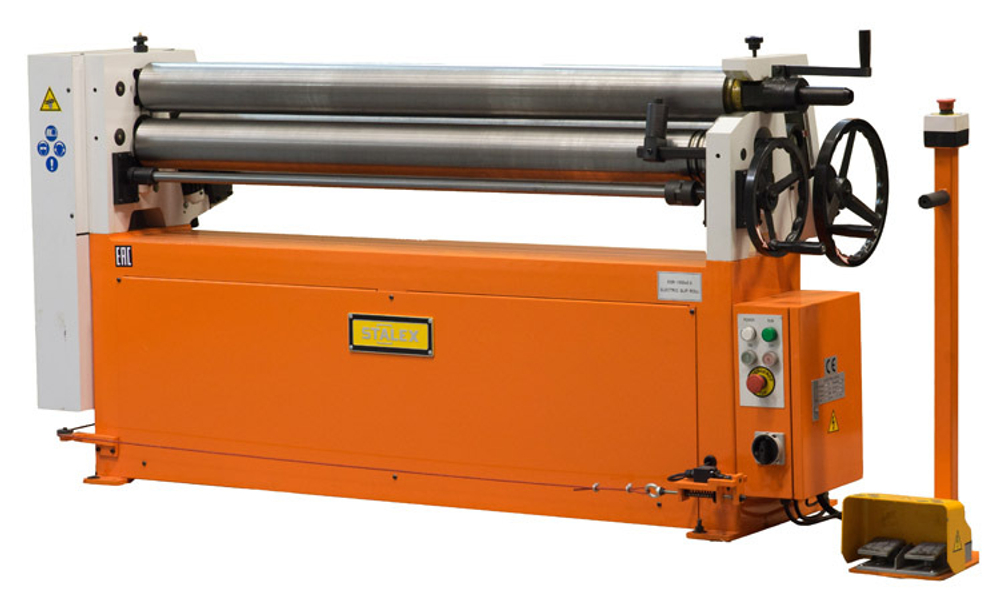

Вальцовочный станок Stalex ESR-1300х6.5 предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Особенности:
- Вальцы с тремя ассиметричными валами
- Валы изготовлены из высокопрочной стали, закаленные и полированные
- Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
- Регулируемые нижние валы
- Канавки для гибки прутка (Ø 8мм; Ø 10мм; Ø 15мм;)
- Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
- Возможность гибки на конус
- Выносная педаль с кнопкой аварийной остановки
- Верхний вал вращается в обе стороны
- Поставляется с функцией конусной гибки
- Набор инструмента в стандартной комплектации
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Параметры:
- Рабочая ширина 1300 мм
- Максимальная толщина вальцовки 6.5 мм
- Диаметр валов 150 мм
- Мощность двигателя 3.0 кВт
- Скорость вращения валов 6.4 об/мин
- Габариты 2080 х 800 х 1340 мм
- Масса нетто/брутто 1100/1190 кг
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 6,5мм
*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 6,5мм - составит не менее 190 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 3,5мм – максимально возможный мин. Ø обечайки может составлять 200мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
