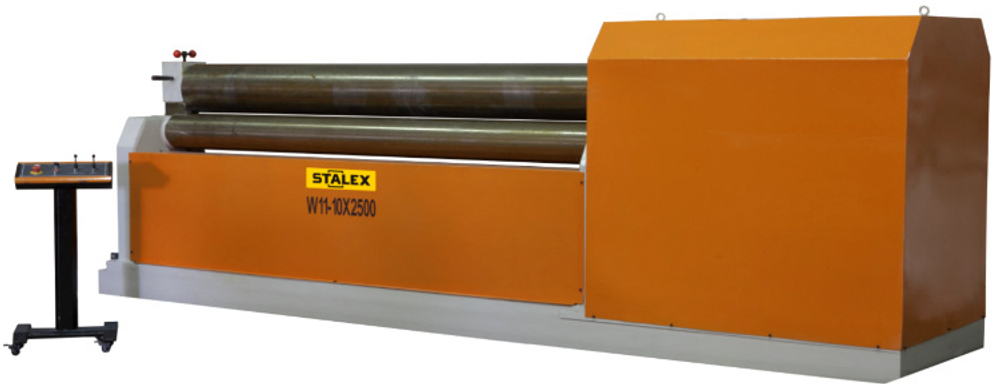

Станок вальцовочный электромеханический Stalex W11-10x2500

Вальцы Stalex W11-10x2500 трехвалковые применяются для обработки и придания металлическому листу (сталь, железо, медь и цинк) определённой формы. Данная модель представляет собой 3-валковый механический симметричный станок для изготовления цилиндров из листового металла. Верхний валок может перемещаться в вертикальном направлении. Нижние валки приводятся в движение двигателем и редуктором.  Широко применяются для изготовления котлов, воздуховодных каналов, конусных изделий из алюминия и стали, сосудов высокого давления.

Особенности:

• Базовое управление при помощи джойстика, система управляется оператором непосредственно во время работы.

• Структура и конструкция рамы и постамента состоят из сварных элементов, благодаря технологии термообработки станки минимально подвержены вибрации, имеют высокие показатели жёсткости, лёгкий вес.

• Станок имеет механический привод перемещения верхнего вала вверх и вниз. Привод вспомогательного мотора через трансмиссионный передаточный вал, зубчатые колеса, и гайку ходового винта тормозит главное движение. Привод главного мотора управляет нижними валами вращая влево и вправо, данное движение является основной для завальцовки заготовок.


Примечание: модель станка использует лист с пределом текучести 245 Мпа, в качестве стандарта.

Основные элементы:

• Валки: самая важная часть машины, изготовлены из углеродистой стали.

• Рама: на обеих сторонах установлены две рамы, нижняя часть рам закреплена на станине гайками, и они соединены валом для обеспечения надлежащего положения. Ходовой винт соединен с червячным колесом, и верхний валок приводится в действие этой частью.

• Редуктор: стандартные типы ZSY/BW/WDH.

• Балансовый элемент: находится на стороне главного редуктора, используется для поддержания баланса верхнего валка при разгрузке листа.

• Станина: изготовлена из стальных швеллеров и пластин. На ней закреплены рамы, редуктор, двигатели и т.д.

• Электрооборудование: блок управления и двигатели.


Трансмиссия:

• Главная трансмиссия: нижние валки являются основными, они приводятся в движение редукторами.

• Вспомогательная трансмиссия: верхний валок приводится в движение вспомогательным двигателем.  Вогнуто-выпуклая муфта закреплена на трансмиссионном валу. Она используется для регулировки параллельности между верхним и нижним валками.


Электрическая часть:

• Станок оснащен двумя 3-фазными двигателями переменного тока. Один из них предназначен для приведения в движение нижних валков, а другой – для опускания и подъема верхнего валка.

Параметры:

• Максимальная толщина листа 10 мм
• Минимальная толщина листа 4 мм

• Максимальная ширина листа 2500 мм

• Предел текучести 245 МПа

• Скорость прокатки 4.5 м/мин

• Минимальный диаметр обечайки 600 мм

• Диаметр верхнего вала 240 мм

• Диаметр нижнего вала  180 мм

• Межосевое расстояние между нижними валами 300 мм

• Мощность двигателя 7.5 кВт

• Масса 5200 кг

• Габаритные размеры 4500 х 1000 х 1300 мм
