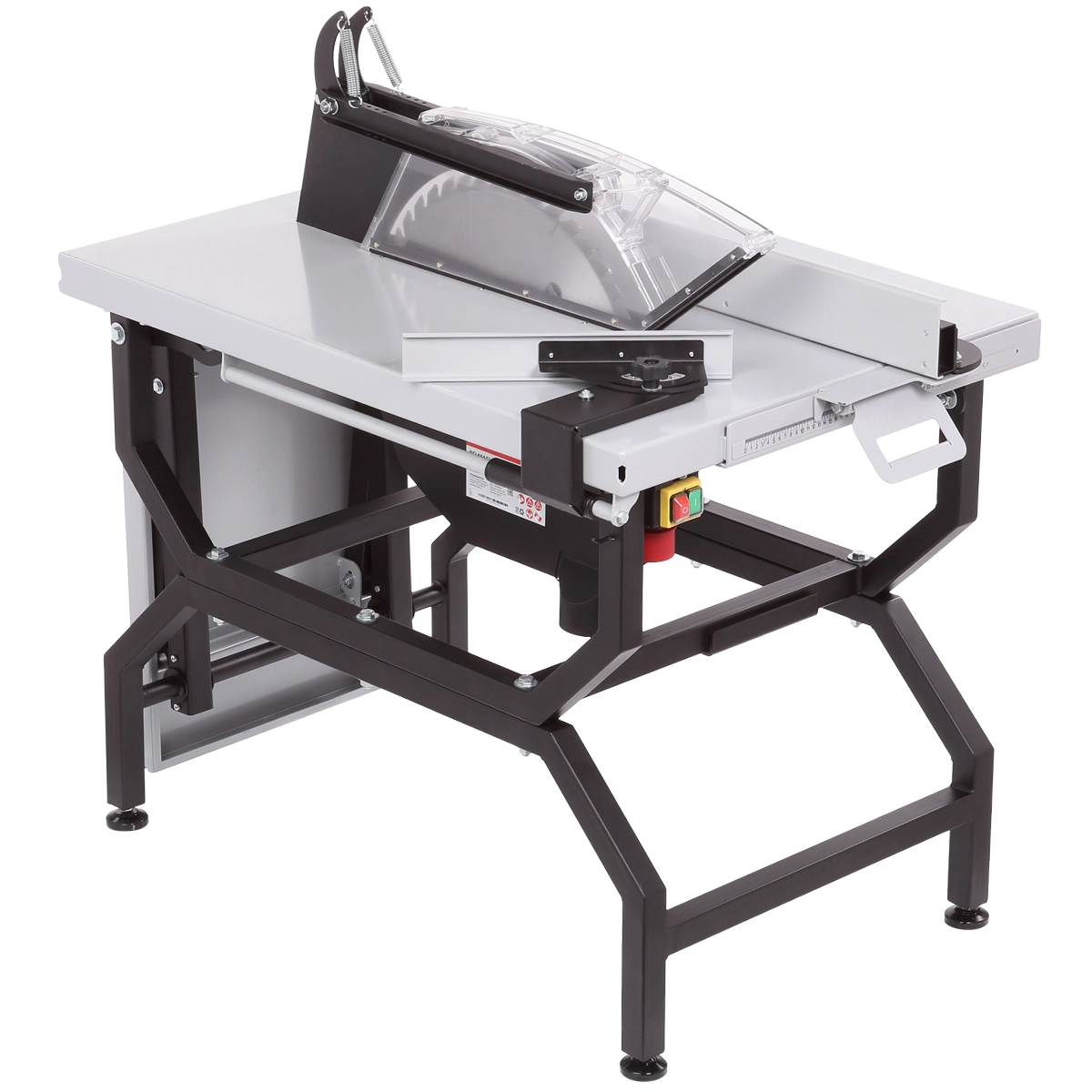

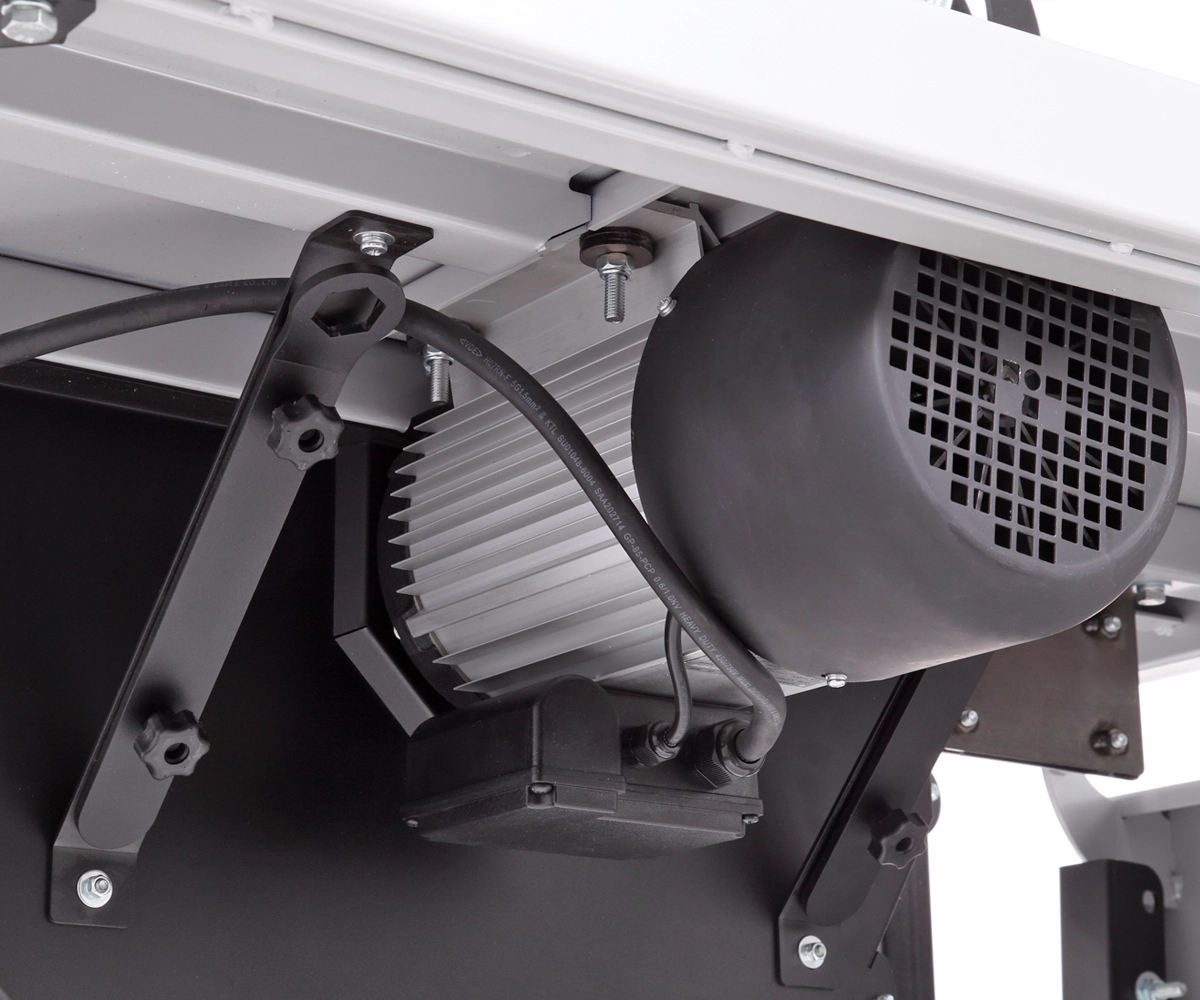

Станок предназначен для обработки древесины (фанеры, древесно-стружечных плит и т.п.) пилением, с целью придания им необходимых форм и размеров, с ручной подачей заготовки. Представляет собой электромеханическое устройство. В качестве привода используется асинхронный электродвигатель (режим S1). Пильный диск установлен на выходном конце вала двигателя.

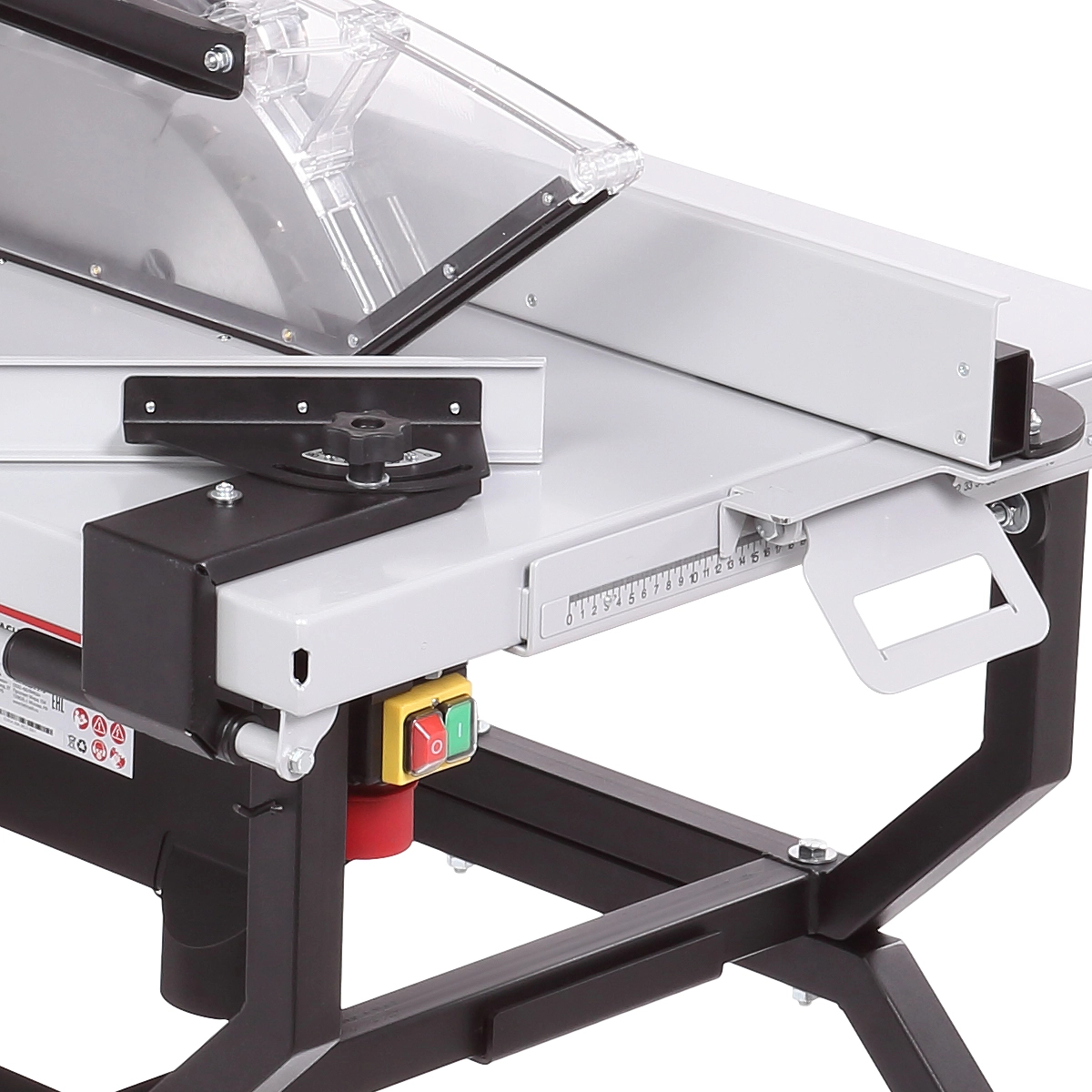

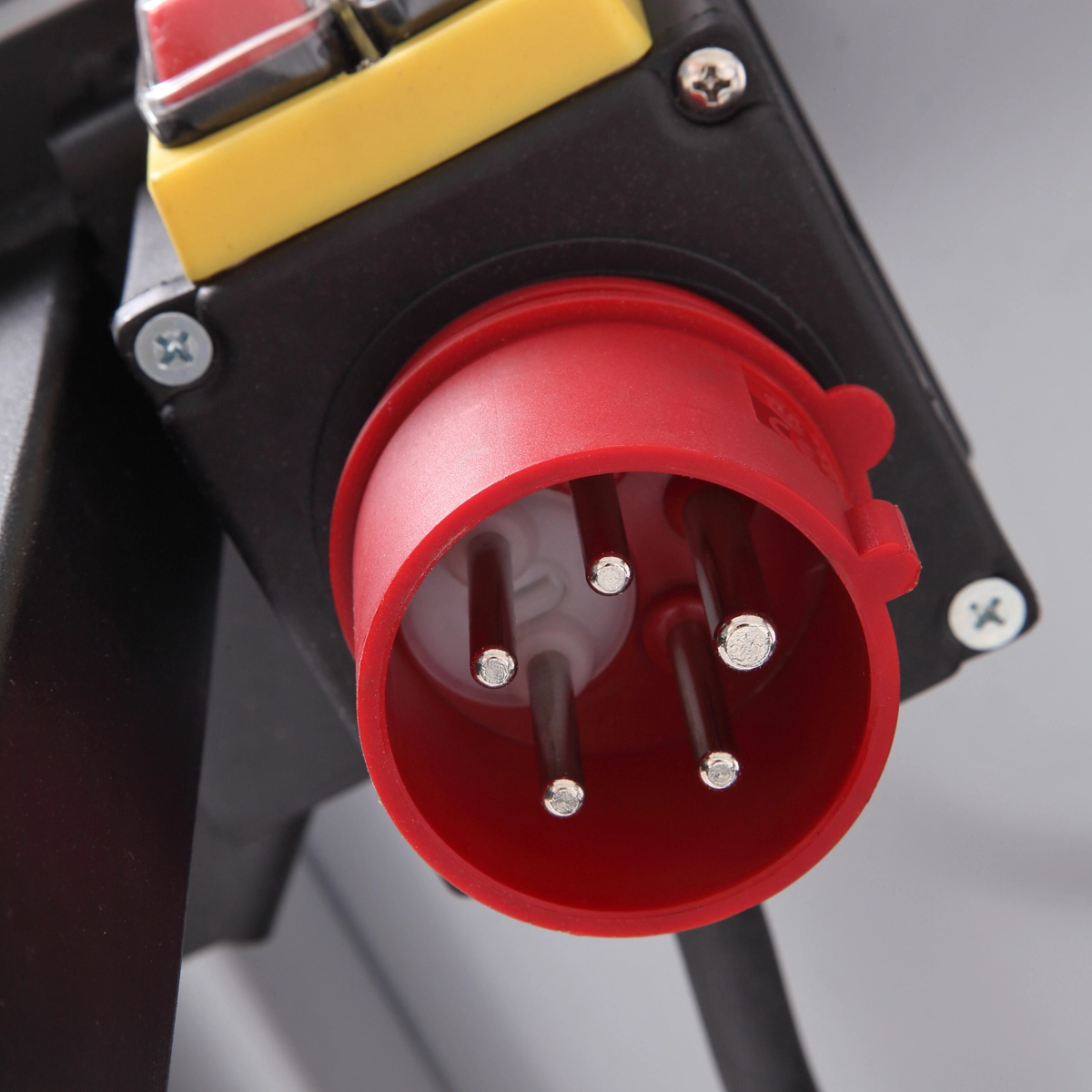

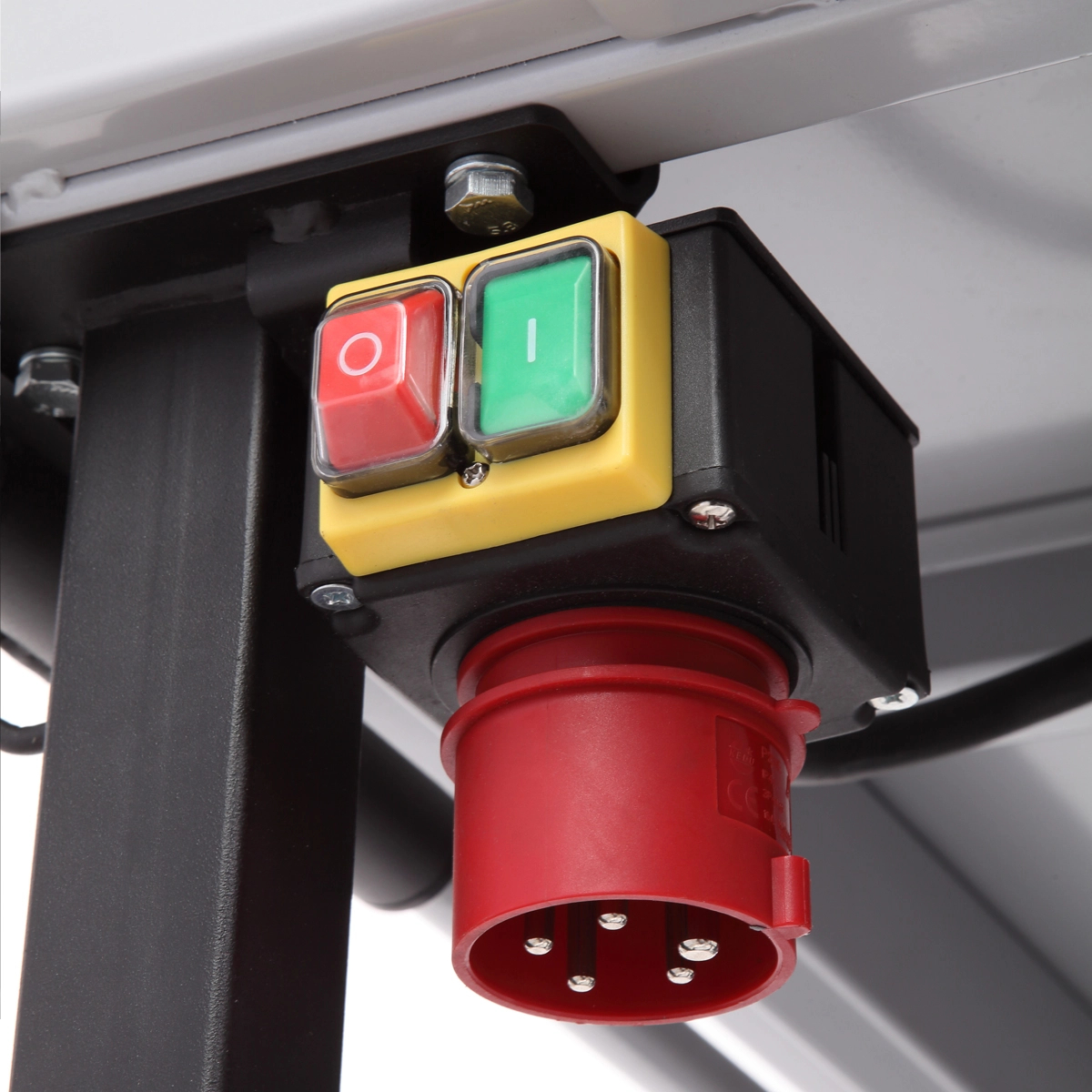

Питание осуществляется от трехфазной сети переменного тока (400 В) с защитным (заземляющим) проводом. Имеется встроенное устройство отключения при перегреве двигателя. Выключатель установлен на кронштейне, обеспечивая доступное и безопасное включение и выключение станка.

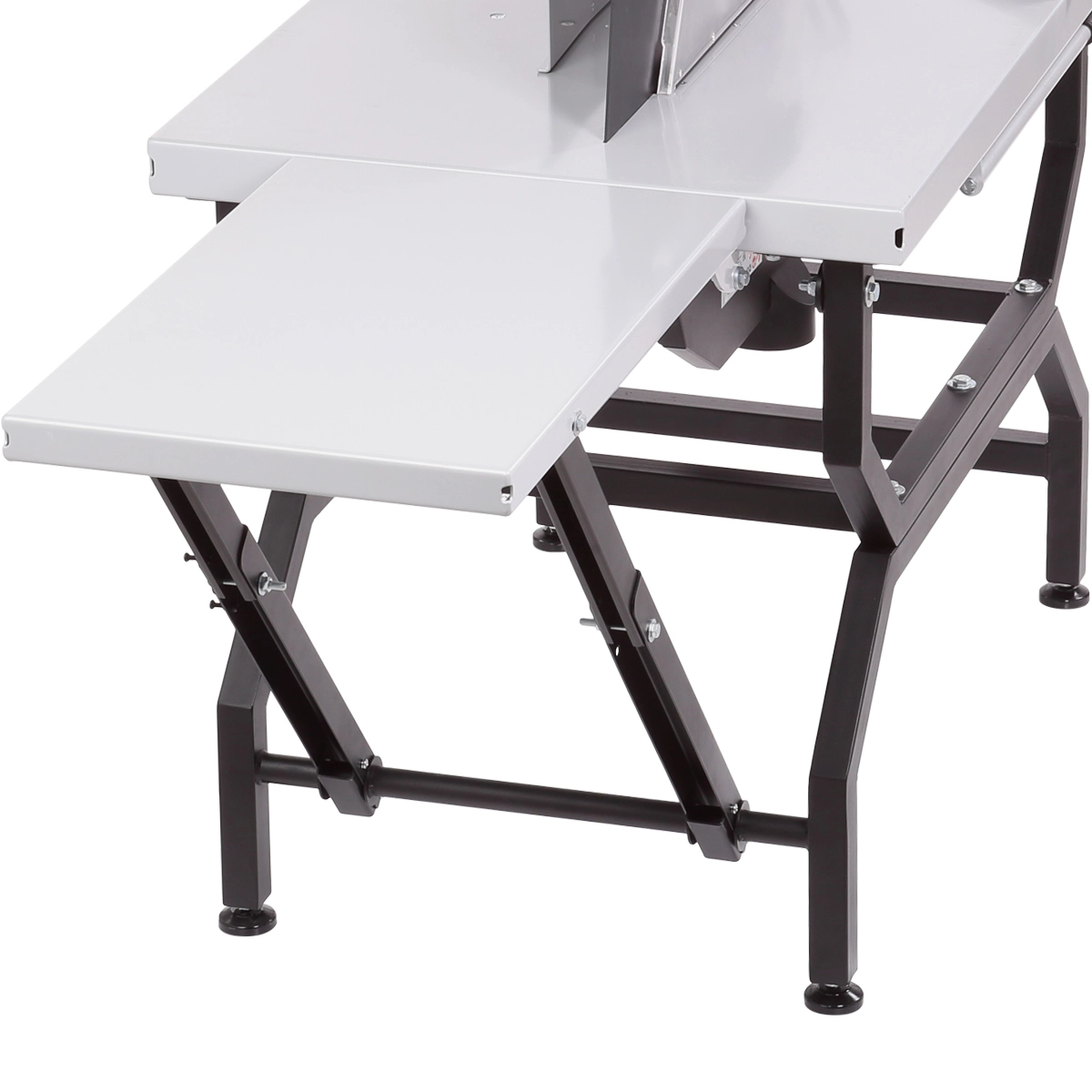

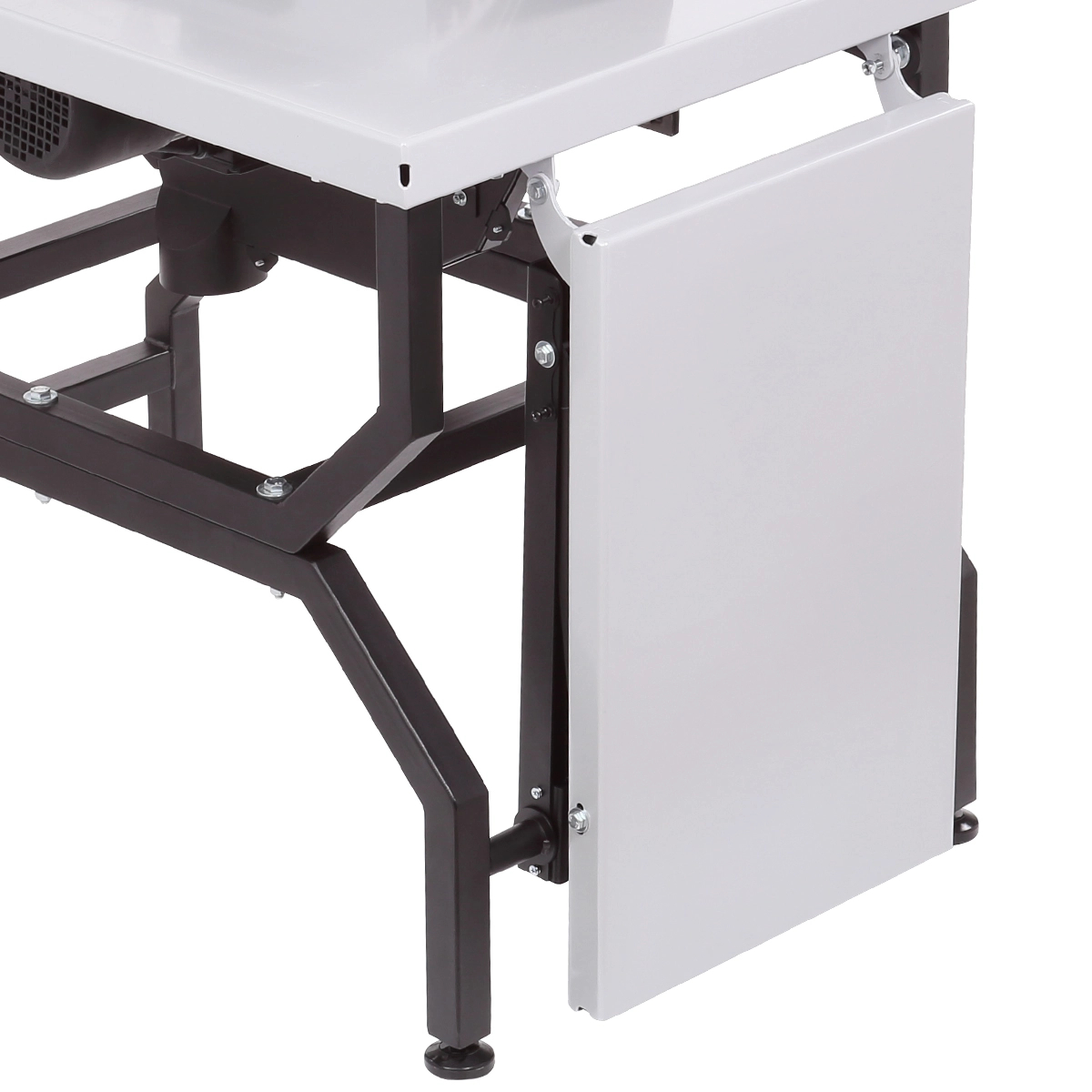

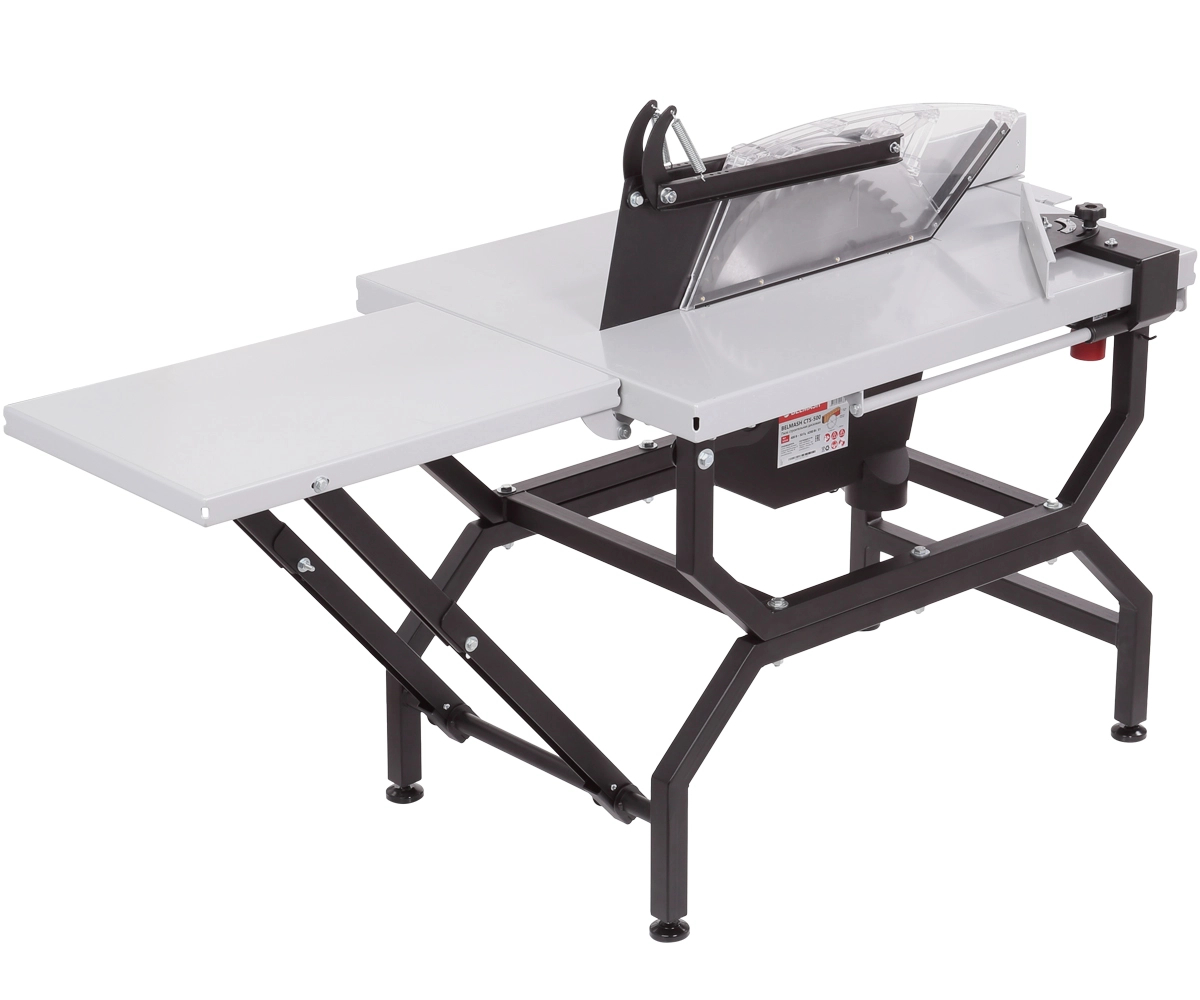

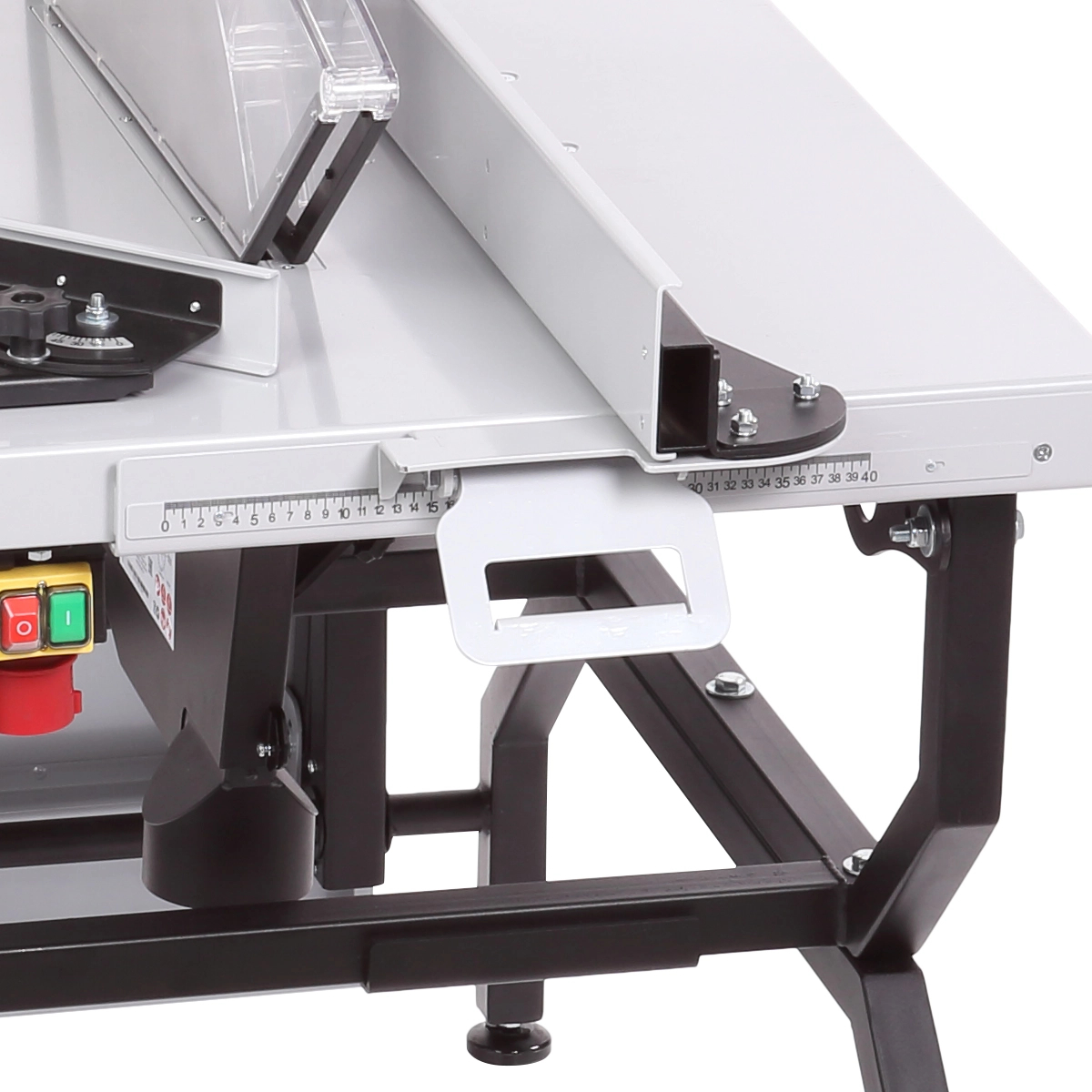

Основной стол имеет размер 1050×750 мм, выполнен из листовой стали. Имеет жесткую конструкцию за счет дополнительных ребер. Станок оборудован мерной шкалой, указывающей ширину распиливаемой заготовки. При распиловке широкоформатных и длинных заготовок станок можно использовать раскладной дополнительный стол, его размер составляет 700×450 мм.

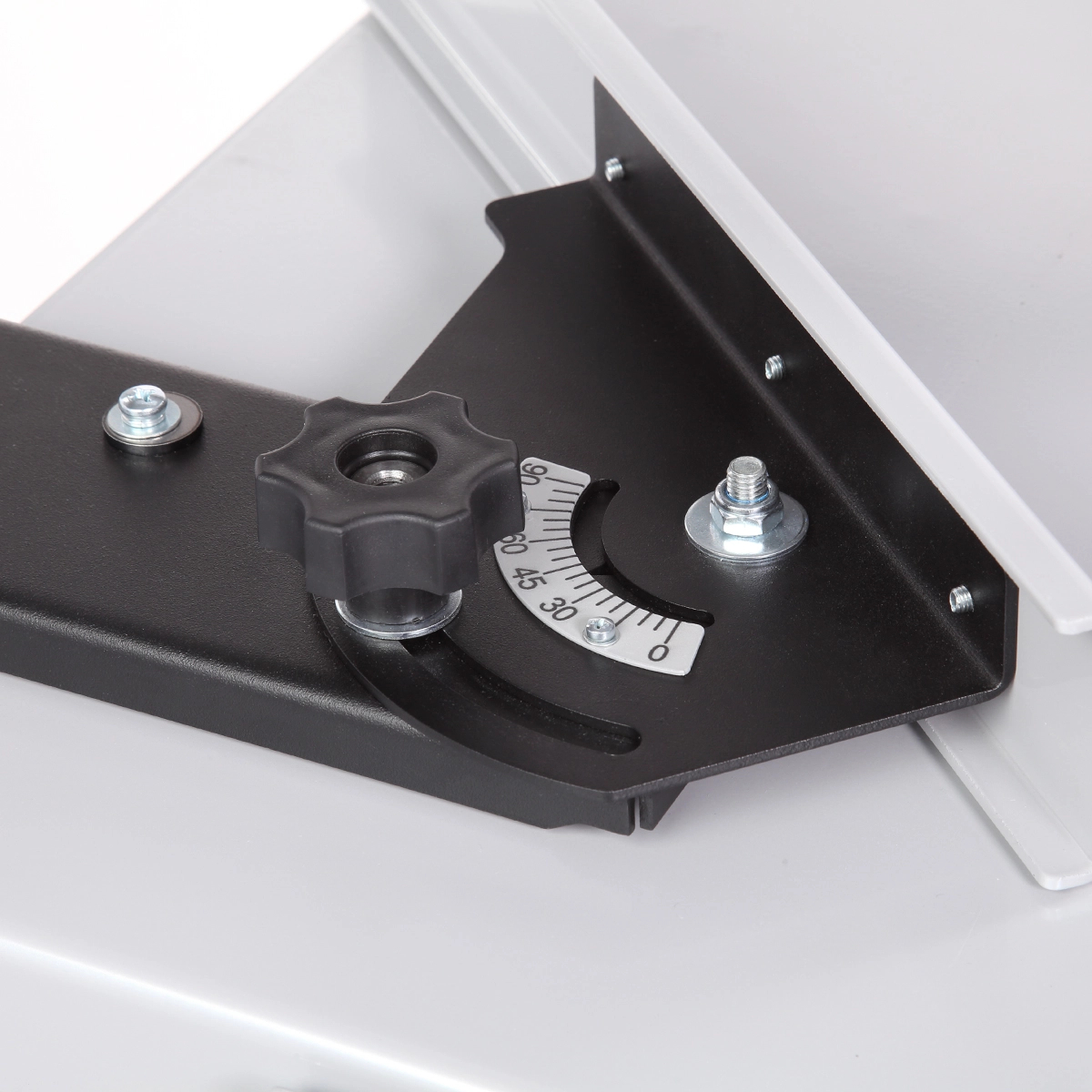

Для ориентации заготовки относительно пильного диска и обеспечения ее прямолинейного движения станок оснащен упором. Для поперечной распиловки под углом используется угловое приспособление. Для безопасной работы с короткими и узкими заготовками используется толкатель.

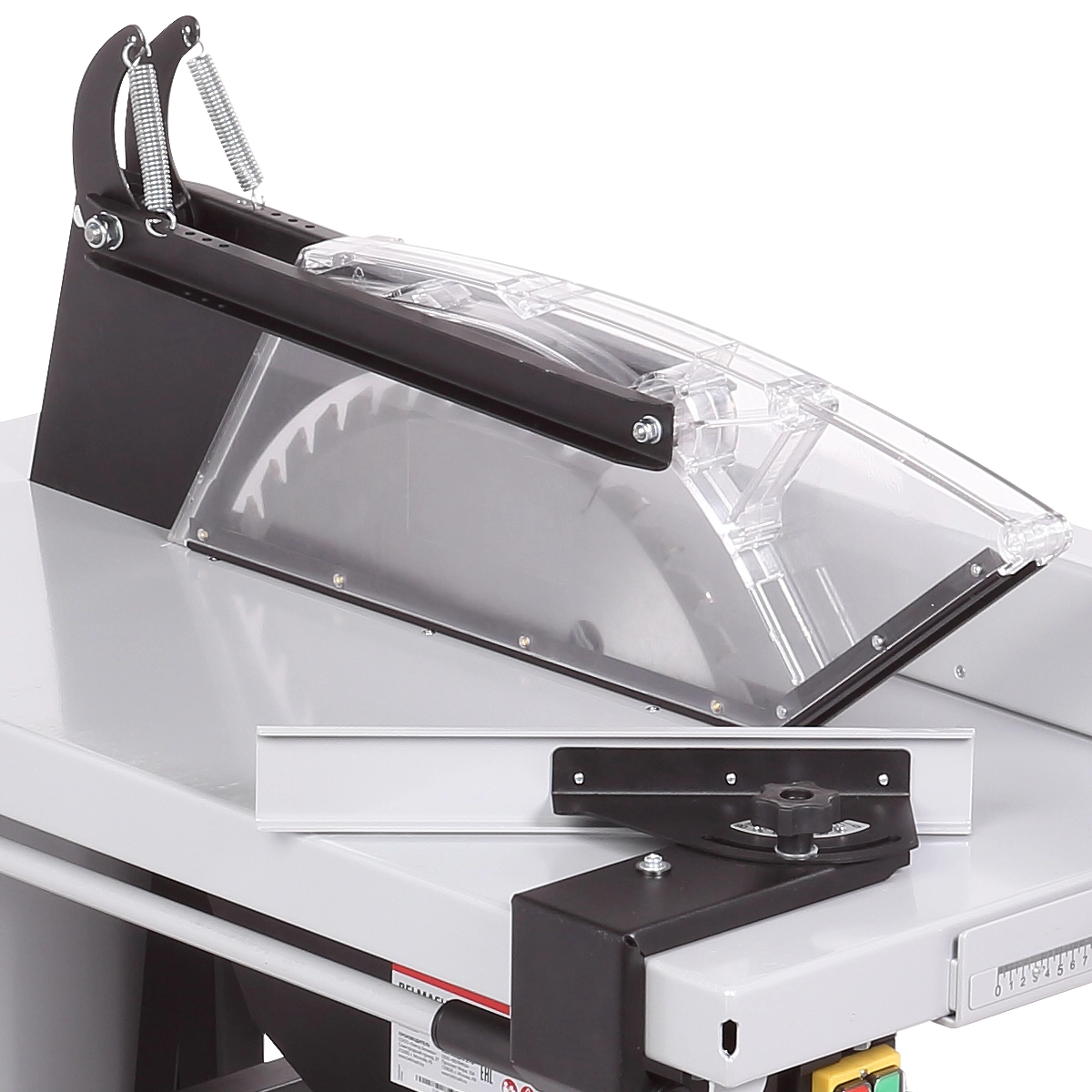

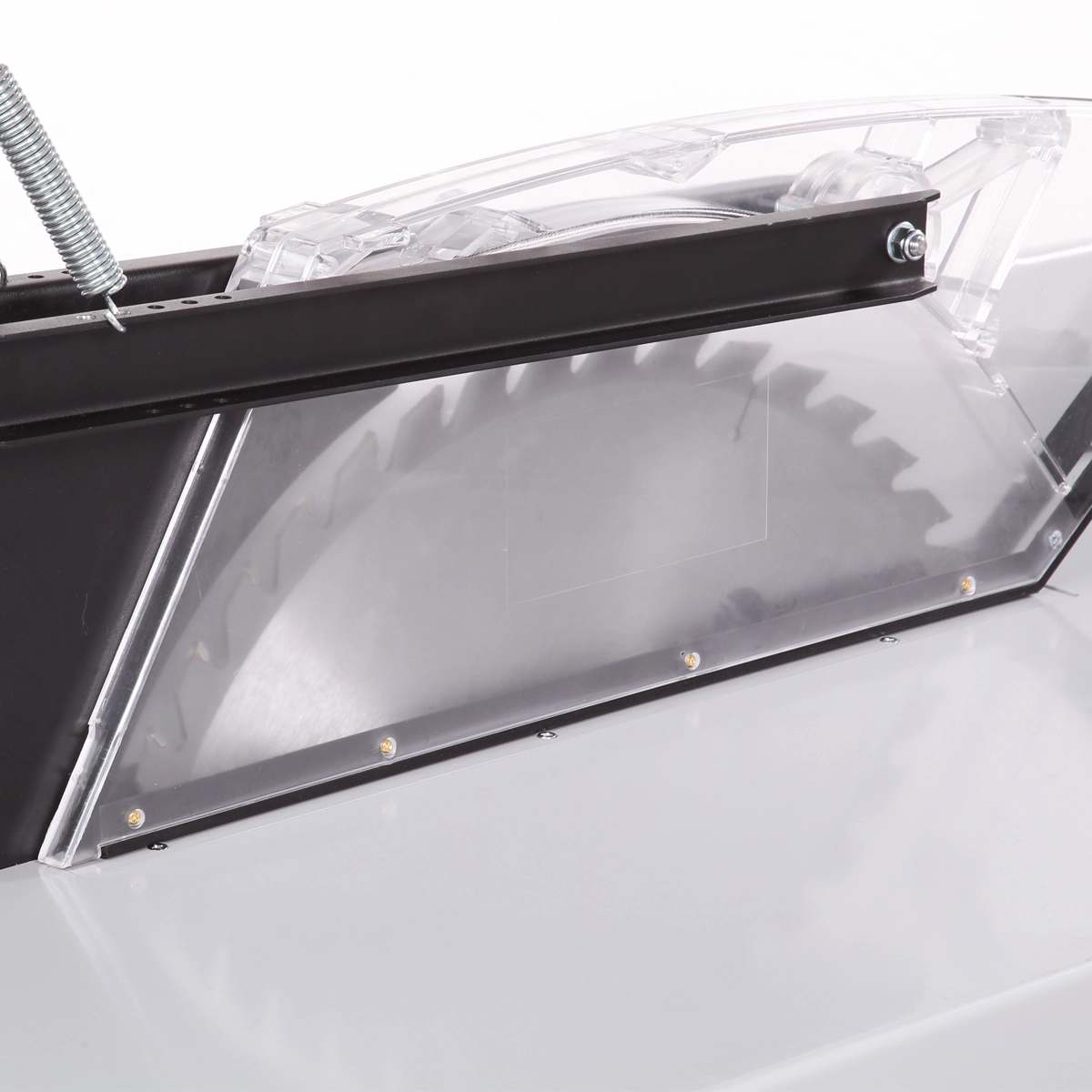

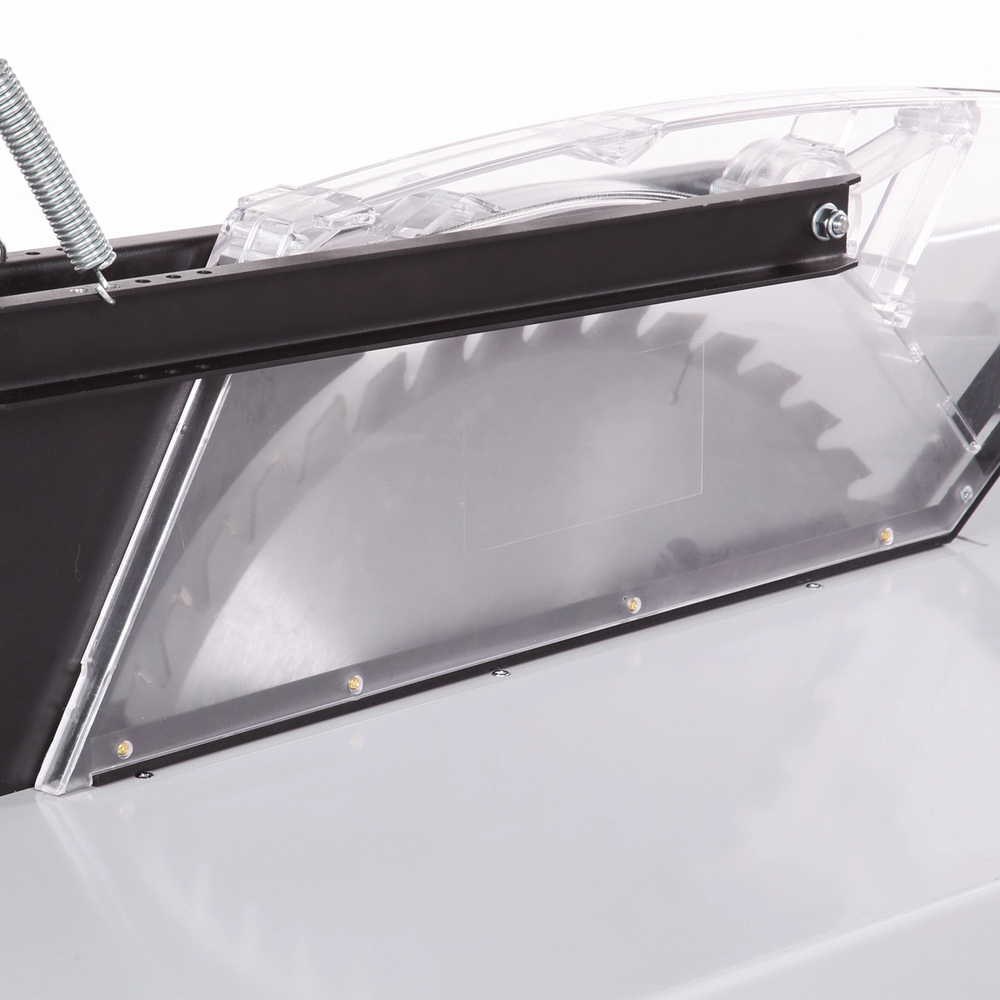

В качестве режущего инструмента используются пильные диски диаметром 500 мм с посадкой 30 мм. Максимальная высота распиливаемой заготовки - 152 мм (нерегулируемая). С целью предотвращения заклинивания диска во время реза в конструкции предусмотрен расклинивающий нож. Кожух предназначен для предотвращения доступа к вращающемуся диску.

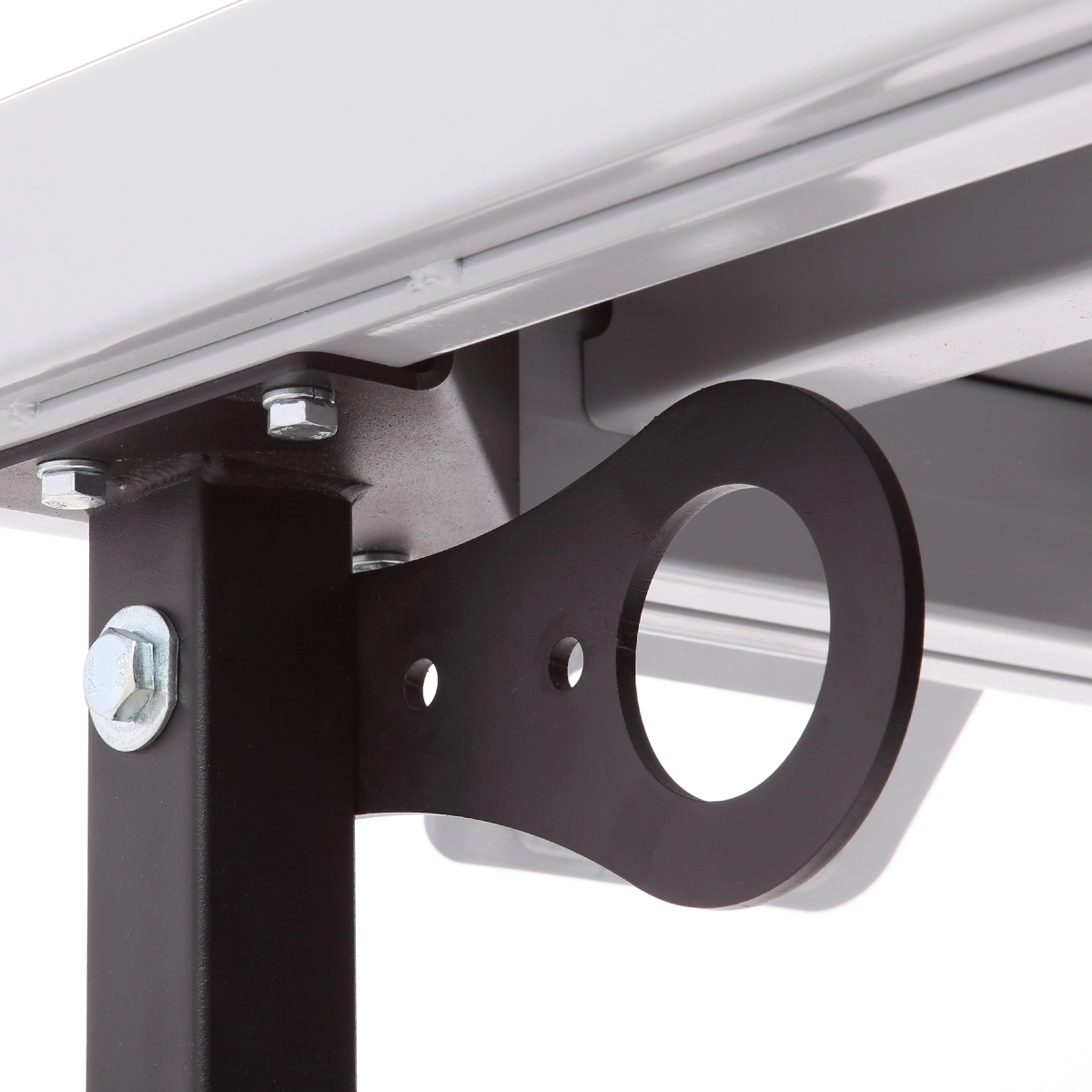

Основание станка каркасное. На нем установлены ножки, которые позволяют отрегулировать правильное положение рабочей поверхности и обеспечить устойчивость всей конструкции. При использовании станка на строительных площадках и необходимости поднятия на строящееся здание предусмотрены кронштейны для строповки. В средней части основания имеется специальные кронштейны для хранения упора и ключей.
Для подключения внешних вытяжных устройств с целью сбора пыли и отходов резания станок имеет патрубок диаметром 100 мм.
Условия эксплуатации – на открытых строительных площадках, под навесом, в закрытых помещениях, кроме жилых помещений. Эквивалентный и максимальный уровни звука составляют 95 дБА и 101 дБА соответственно.
Комплектация:
- Станок
- Упор
- Приспособление для поперечной распиловки под углом
- Расклинивающий нож с защитным кожухом в сборе
- Толкатель
- Стол дополнительный
- Ключ
- Основание
- Ножки 4 шт
- Кожух
- Комплект крепежных изделий
- Диск пильный 500×30×3,5 z=44
- Руководство по эксплуатации
Параметры:
- Напряжение питающей сети 400 В
- Тип электродвигателя Асинхронный
- Потребляемая мощность 4200 Вт
- Диаметр патрубка адаптера для отведения стружки, внутренний/внешний 100 мм
- Частота вращения вала электродвигателя на холостом ходу 2850 об/мин
- Диаметр пильного диска 500 мм
- Посадочный диаметр пильного диска 30 мм
- Размеры дополнительного стола (Д × Ш) 700 × 450 мм
- Высота рабочей поверхности относительно пола 850 мм
- Материал рабочего стола сталь
- Размер рабочего стола (Д × Ш) 1050 × 750 мм
- Количество дополнительных столов 1 шт
- Максимальная глубина пропила под углом 90º (дерево) 152 мм
- Габаритный размер (Д × Ш × В) 1160 × 768 × 1152 мм
- Размер упаковки (Д × Ш × В) 1200 × 800 × 635 мм
- Масса нетто 126 кг
- Масса брутто 165 кг
