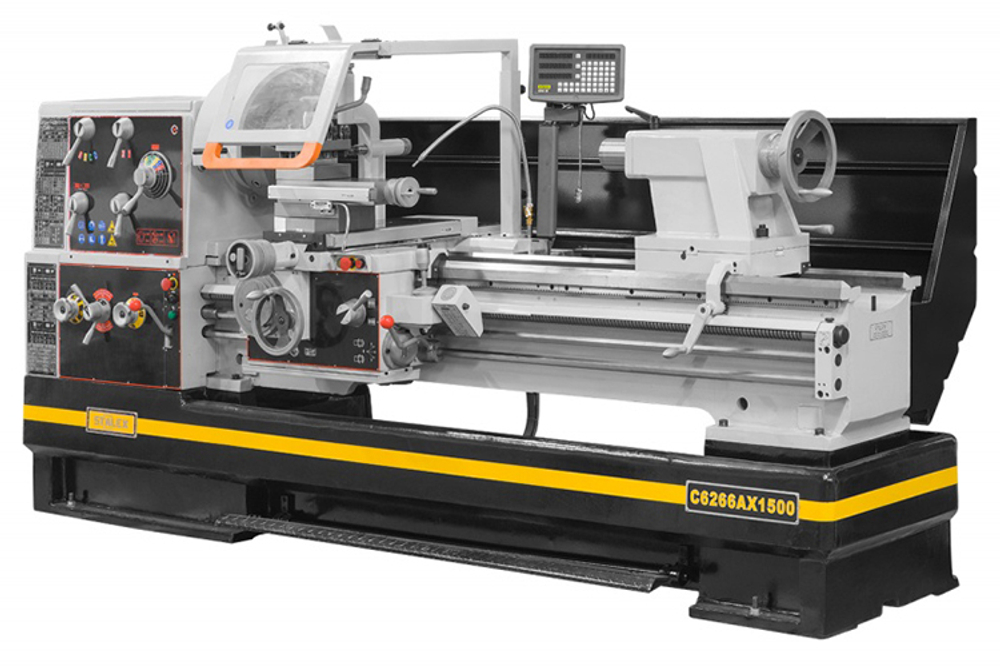

Токарно-винторезный станок Stalex C6266A/1500 DRO

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности:

• Монолитная станина станка
• Массивная конструкция станка, расстояние между направляющими 400 мм
• Закаленные и отшлифованные направляющие станины
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
• Съемный мостик станины (ГАП)
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне

• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб

• Толчковый режим работы шпинделя

• Пиноль задней бабки и маховик имеют шкалу для точной установки

• Задняя бабка с регулировкой смещения для обточки конусов

• СЕ комплектация

• Электро-компоненты Siemens


Комплектация:

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками

• 4-х позиционный резцедержатель

• 4-х кулачковый патрон с независимыми кулачками Ø400 мм

• Планшайба Ø 450 мм

• Подвижный люнет Ø20-130 мм

• Не подвижный люнет Ø20-190 мм

• Не вращающийся центр МТ-5

• Переходная втулка МТ-5

• Защитный экран патрона с концевым выключателем

• УЦИ по трем осям

• Вал управления с регулируемыми кулачками (откл.продольной подачи)

• Концевой упор продольного перемещения

• Регулируемые опоры станины

• Поддон для сбора стружки

• Задняя защитная стенка

• Ножной тормоз шпинделя с концевым выключателем

• Система подвода СОЖ

• Галогенная лампа местного освещения

• Инструкция по эксплуатации и деталировка с сертификатом СЕ

• Инструмент для обслуживания в инструментальном ящике

• Сертификат точности


Параметры:

• Диаметр обточки над станиной 660 мм

• Макс. диаметр вращения (съемный мостик) 900 мм

• Диаметр обточки над поперечным суппортом 440 мм
• Расстояние между направляющими 405 мм

• Длина съемного мостика 250 мм

• Расстояние между центрами 1500 мм

• Рабочая длина продольного точения 1450 мм

• Частота вращения шпинделя 16 скоростей 25-1600 об/мин

• Конус шпинделя Ø113 1:20 MT-7

• Торец шпинделя D1-8

• Патрон 3-х кулачковый 315 мм

• Проходное отверстие шпинделя 105 мм

• Продольная подача,25 0,044-1,48 мм/об

• Поперечная подача,25 0,022-0,74 мм/об

• Метрическая резьба,54 0,45-120

• Дюймовая резьба,44 7/16-80 TPI

• Питчевая резьба,42 7/8-160 DP

• Модульная резьба,46 0,25-60MP

• Резьба ходового вала 40 мм х2 TPI

• Максимальный размер инструмента 25х25 мм

• Ускор. перем. продольного суппорта 4,5 м/мин

• Ускор. перем. поперечного суппорта 1,9 м/мин

• Ход поперечного суппорта 368 мм

• Ход верхнего суппорта 230 мм

• Конус пиноли задней бабки МТ-5

• Ход пиноли задней бабки 235 мм

• Диаметр пиноли задней бабки 90 мм

• Мощность главного привода 7,5 кВт

• Потребляемая мощность 11,0 кВт

• Мощность насоса СОЖ 0,13 кВт

• Мотор ускоренного перемещения 0,37 кВт

• Габаритные размеры 3210×1140×1600 мм

• Масса нетто/брутто 3065/3535 кг
