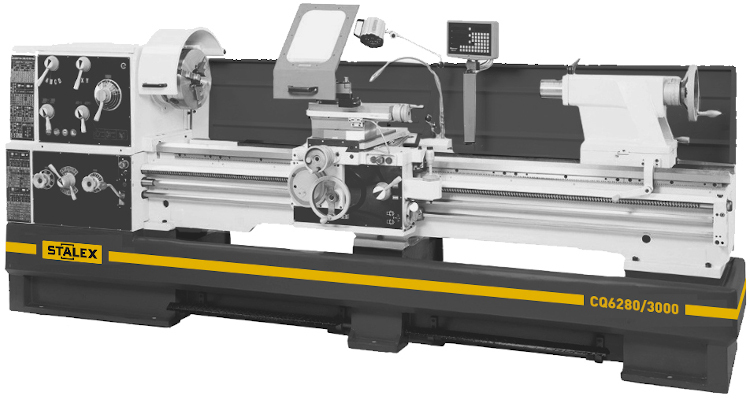

Токарно-винторезный станок Stalex CQ6280/3000

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Особенности:

• Монолитная станина станка

• Массивная конструкция станка, расстояние между направляющими 400 мм

• Закаленные и отшлифованные направляющие станины

• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач

• Съемный мостик станины (ГАП)

• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне

• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб

• Толчковый режим работы шпинделя

• Пиноль задней бабки и маховик имеют шкалу для точной установки

• Задняя бабка с регулировкой смещения для обточки конусов

• СЕ комплектация

• Электрокомпоненты Siemens


Комплектация:

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками

• 4-х позиционный резцедержатель

• 4-х кулачковый патрон с независимыми кулачками Ø400 мм

• Планшайба Ø 450 мм

• Подвижный люнет Ø20-130 мм

• Не подвижный люнет Ø20-190 мм

• Не вращающийся центр МТ-5

• Переходная втулка МТ-5

• Защитный экран патрона с концевым выключателем

• УЦИ по трем осям

• Вал управления с регулируемыми кулачками (откл.продольной подачи)

• Ускор.перемещение по оси Х

• Концевой упор продольного перемещения

• Регулируемые опоры станины

• Поддон для сбора стружки

• Задняя защитная стенка

• Ножной тормоз шпинделя с концевым выключателем

• Система подвода СОЖ

• Галогенная лампа местного освещения

• Инструкция по эксплуатации и деталировка с сертификатом СЕ

• Инструмент для обслуживания в инструментальном ящике

• Сертификат точности


Параметры:

• Диаметр обточки над станиной 800 мм

• Максимальный диаметр  вращения (съемный мостик) 1035 мм

• Диаметр  обточки над поперечным суппортом 570 мм

• Расстояние между направляющими 405 мм

• Длина съемного мостика 250 мм

• Расстояние между центрами 3000 мм

• Рабочая длина продольного точения 2850 мм

• Частота вращения шпинделя,16 25-1600 об/мин

• Конус шпинделя Ø113   1:20 MT-7

• Торец шпинделя D1-8

• Патрон 3-х кулачковый 315 мм

• Проходное отверстие шпинделя 105 мм

• Продольная подача,25 0,044-1,48 мм/об

• Поперечная подача,25 0,022-0,74 мм/об

• Метрическая резьба,54 0,45-120

• Дюймовая резьба,44 7/16-80 TPI

• Питчевая резьба,42 7/8-160 DP

• Модульная резьба,46 0,25-60MP

• Резьба ходового вала 40 мм х2 TPI

• Максимальный размер инструмента 25х25 мм

• Ускор. перем. продольного суппорта 4,5 м/мин

• Ускор. перем. поперечного суппорта 1,9 м/мин

• Ход поперечного суппорта 420 мм

• Ход верхнего суппорта 230 мм

• Конус пиноли задней бабки МТ-5

• Ход пиноли задней бабки 235 мм

• Диаметр пиноли задней бабки 90 мм

• Мощность главного привода 7,5 кВт

• Потребляемая мощность 11,0 кВт

• Мощность насоса СОЖ 0,13 кВт

• Мотор ускоренного перемещения 0,37 кВт

• Габаритные размеры 4710×1140×1910 мм

• Масса нетто/брутто 3820/4495 кг
