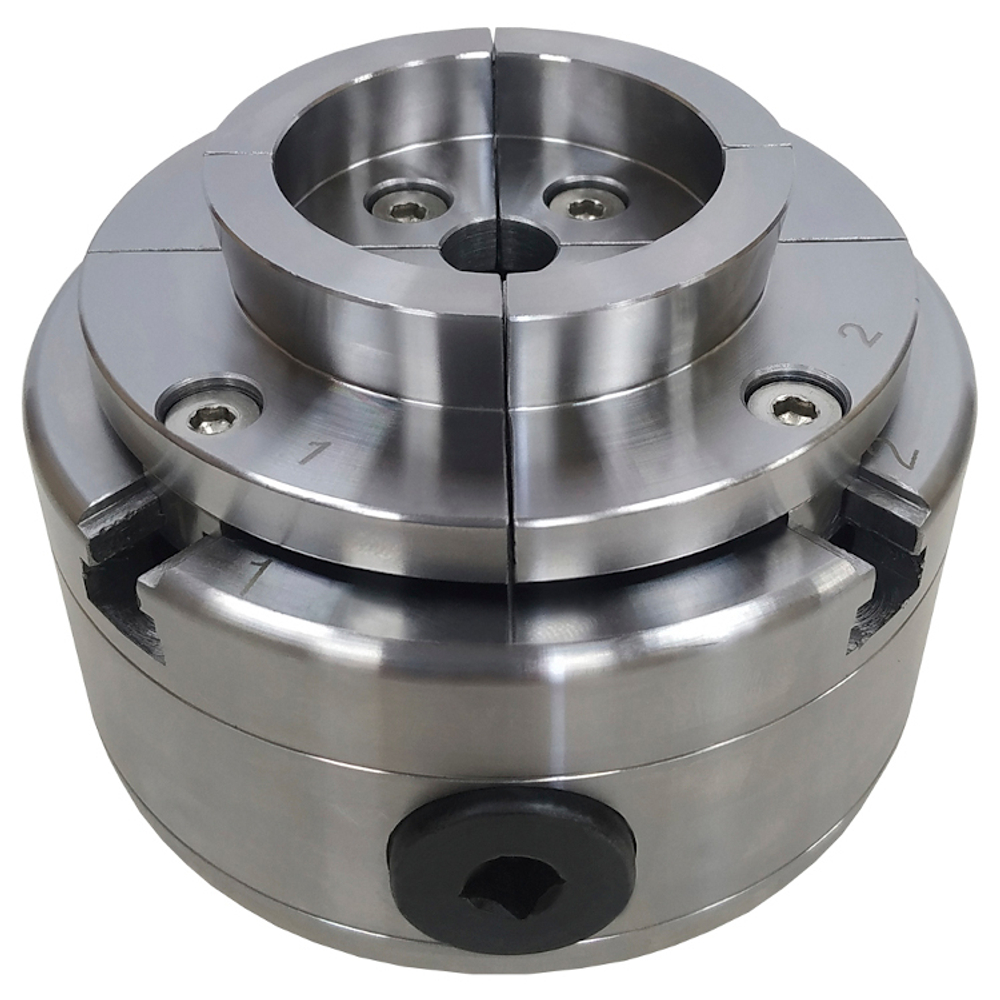

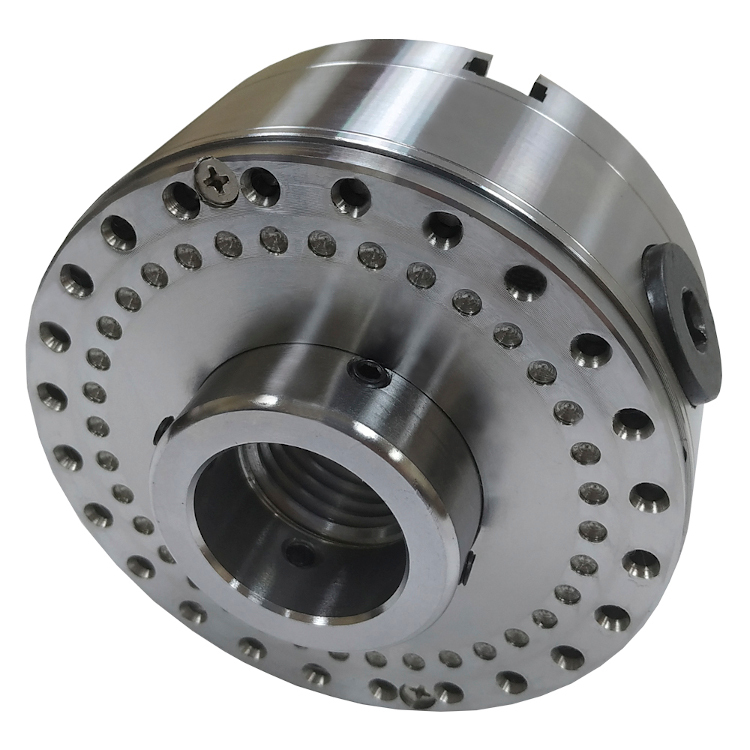

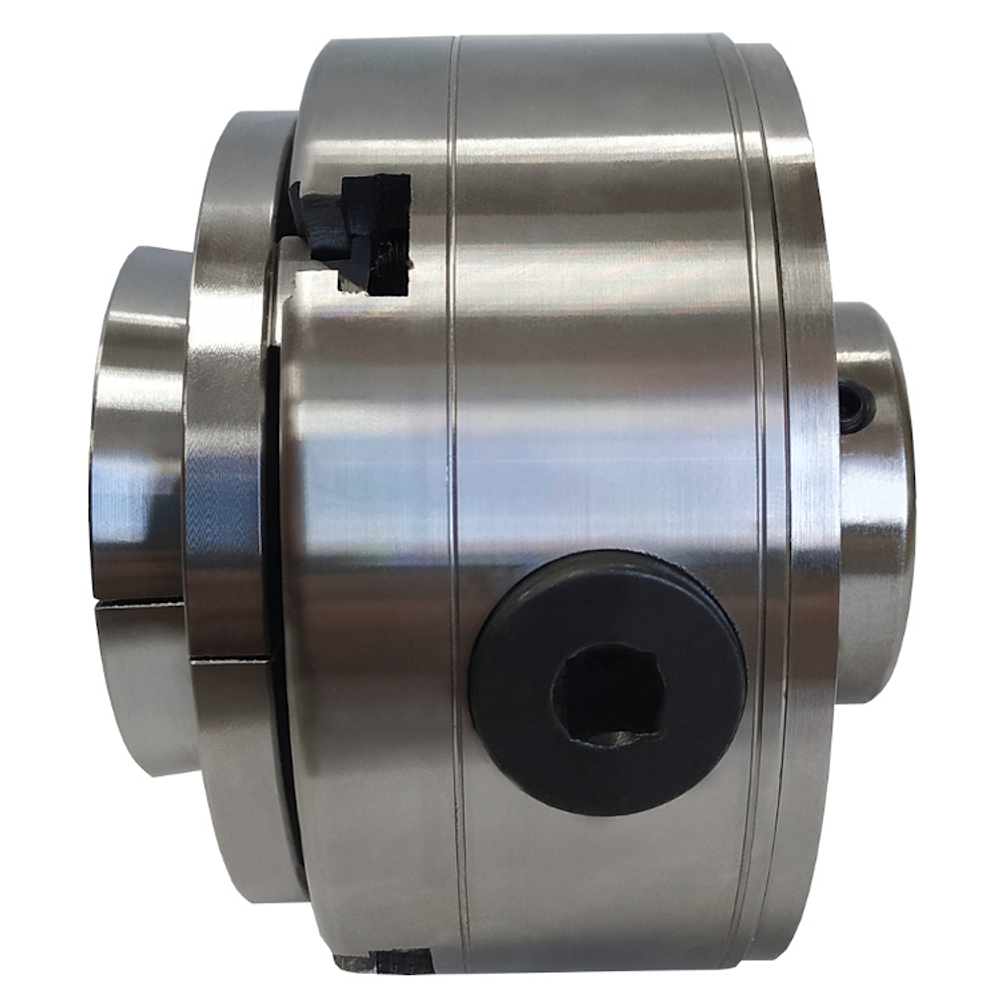

Токарный патрон 115 мм Belmash LC115A

Четырех-кулачковый патрон Белмаш LC115A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5. Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.

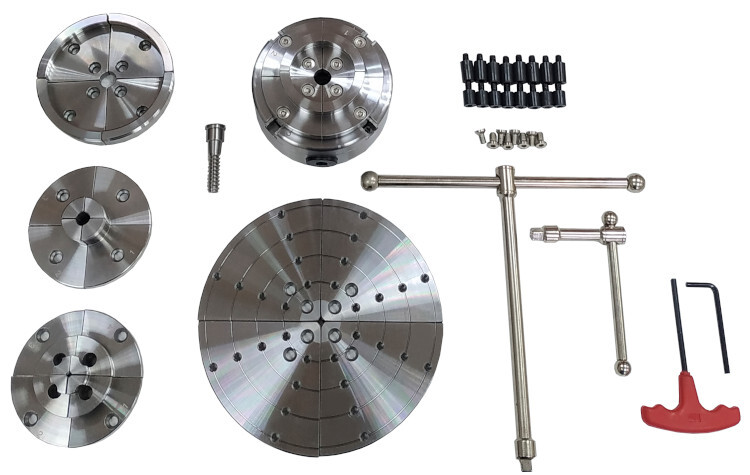

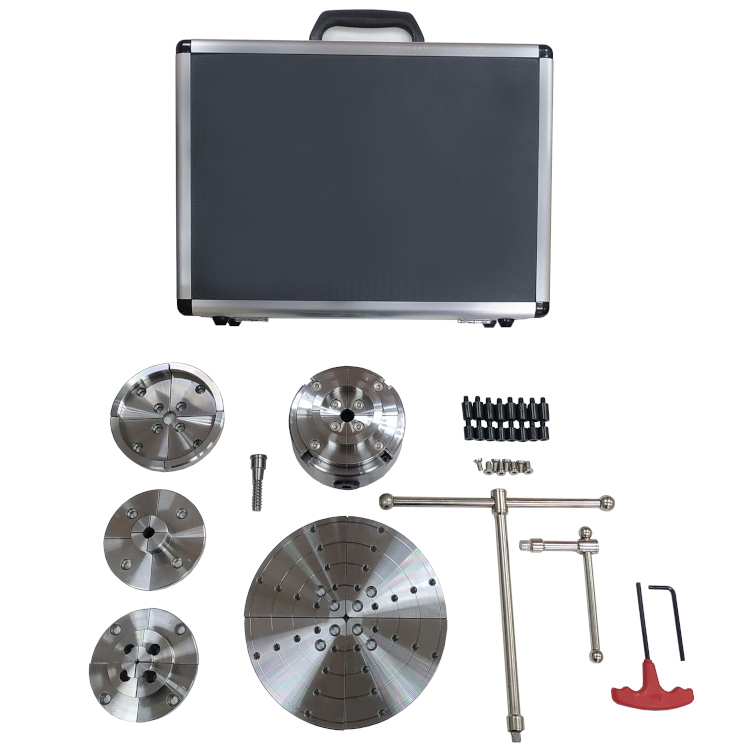

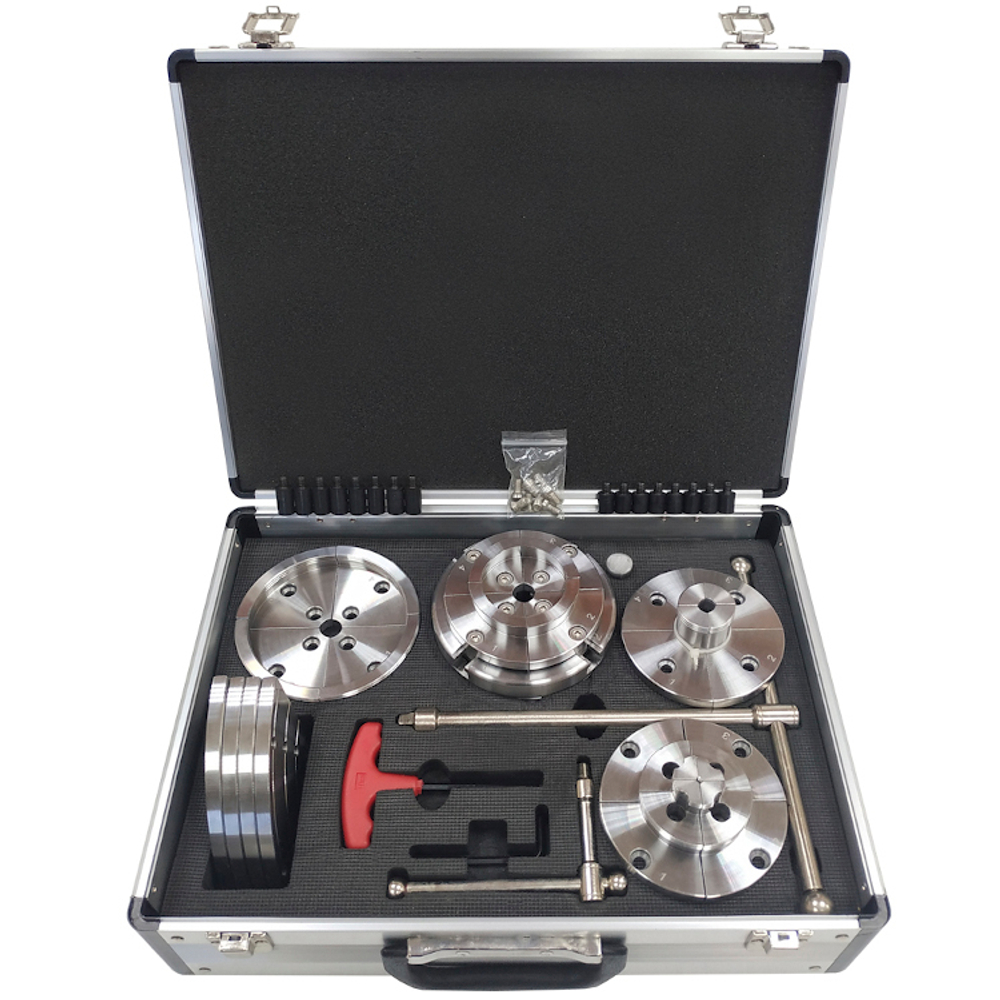

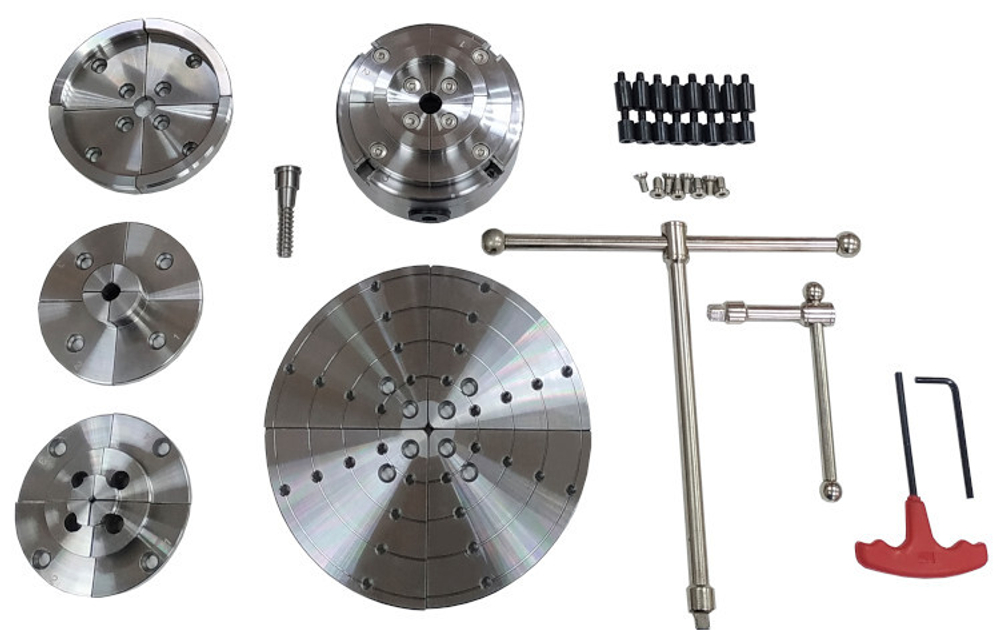

Комплект кулачков – для чистовой обработки (установлен на патрон)

• Диаметр зажимаемой заготовки, мм: 50÷76
• Диаметр разжимаемой заготовки, мм: 65÷91

Комплект кулачков – для черновой обработки

• Диаметр зажимаемой заготовки, мм: 95÷120
• Диаметр разжимаемой заготовки, мм: 111÷136

Комплект кулачков – для черновой обработки на разжим и чистовой на зажим

• Диаметр зажимаемой заготовки, мм: 10÷41 (чистовая обработка)
• Диаметр разжимаемой заготовки, мм: 32÷65 (черновая обработка)

Комплект кулачков – для черновой обработки (двухуровневый)

• Диаметр зажимаемой заготовки, мм: 2÷35
• Диаметр разжимаемой заготовки, мм: 56÷88 (большой) 26÷57 (малый)

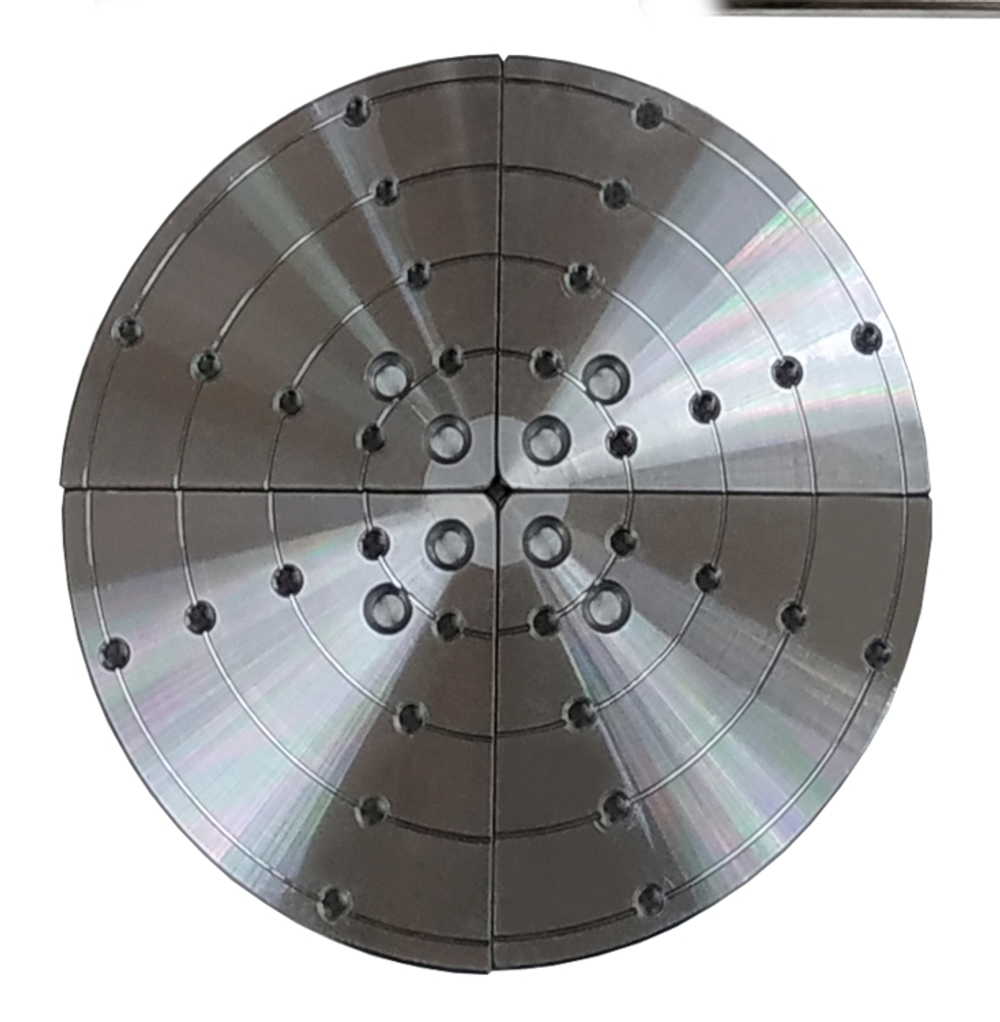

Планшайба раздвижная

• Диаметр зажимаемой заготовки, мм: 46÷78 (положение 1) 85÷117 (положение 2) 125÷152 (положение 3) 162÷194 (положение 4)
• Диаметр разжимаемой заготовки, мм: 67÷99 (положение 1) 106÷133 (положение 2) 145÷177 (положение 3) 183÷216 (положение 4)

Параметры:

• Посадка M33*3,5
• Диаметр патрона 115 мм
• Размер упаковки (Д × Ш × В) 398 × 284 × 130 мм
• Масса патрона с базовыми кулачками - 3,1 кг
• Масса нетто 8,1 кг
• Масса брутто 8,9 кг
