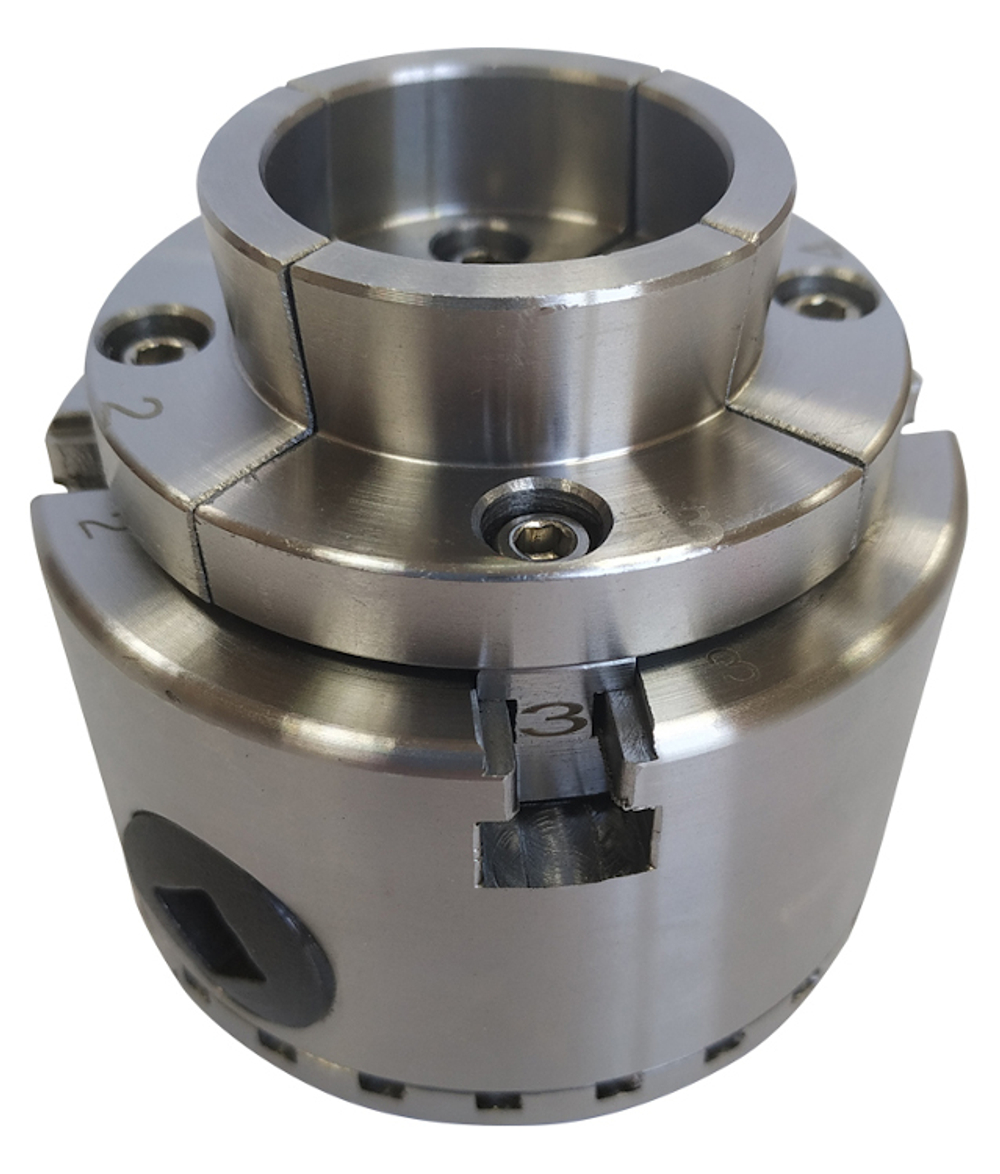

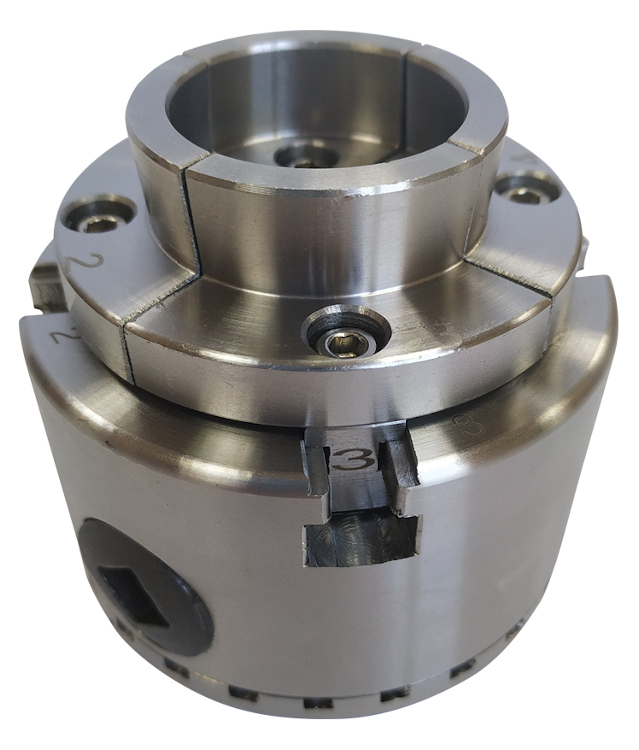

Токарный патрон 69 мм Belmash LC069A

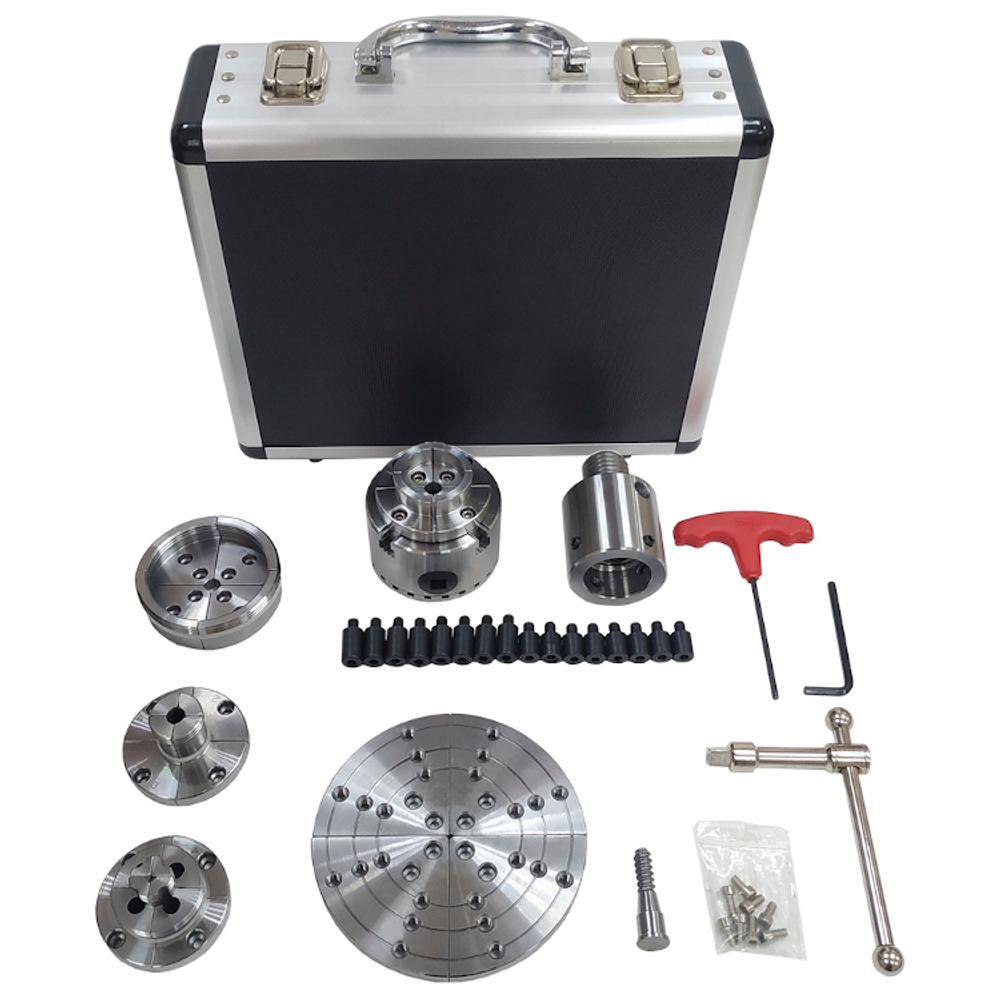

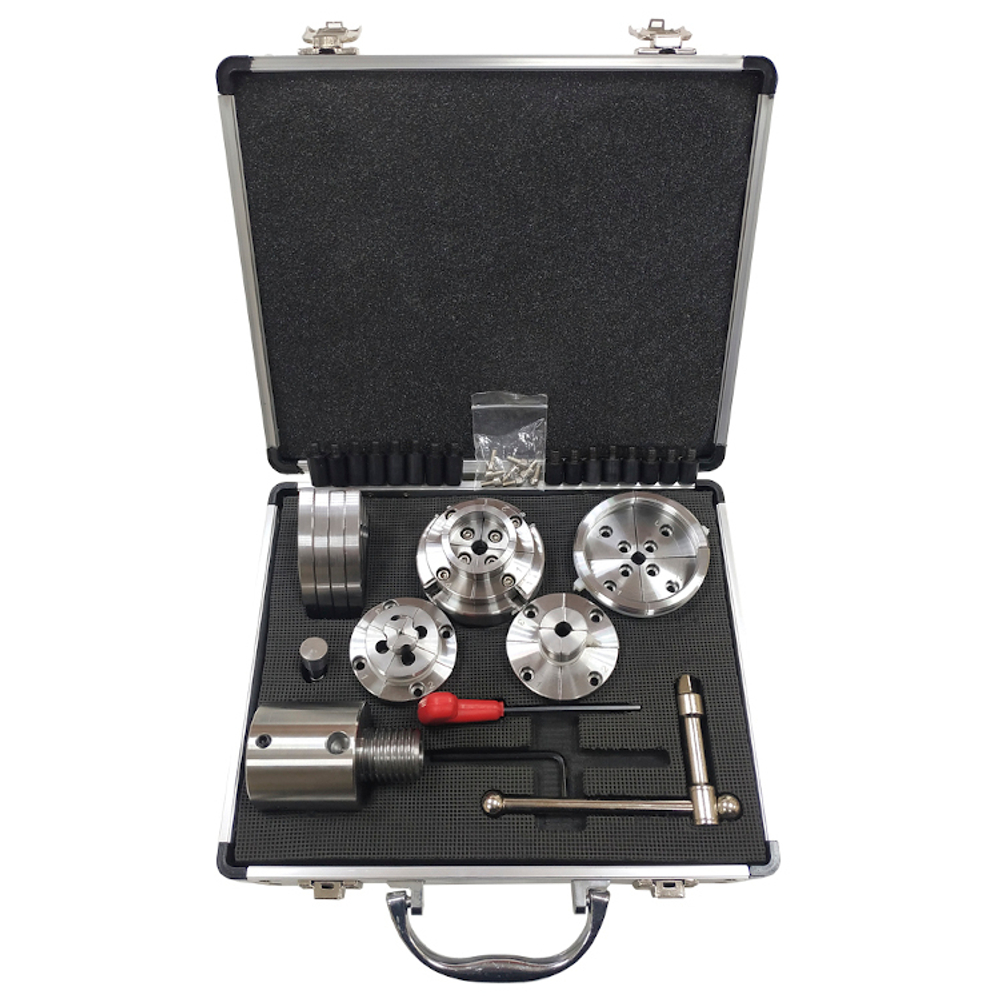

Четырех-кулачковый патрон Белмаш LC069A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки 1"*8TPI. В комплекте поставки имеется переходник на резьбу M33*3,5 Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы. Подходит для установки на любые токарные станки по дереву с посадкой шпинделя 1"*8TPI и  M33*3,5.

Комплект кулачков для чистовой обработки (установлен на патрон)

• Диаметр зажимаемой заготовки 31÷44 мм
• Диаметр разжимаемой заготовки 40÷81мм

Комплект кулачков для черновой обработки

• Диаметр зажимаемой заготовки 60÷75 мм
• Диаметр разжимаемой заготовки 72÷88 мм

Комплект кулачков для черновой обработки на разжим и чистовой на зажим

• Диаметр зажимаемой заготовки 8÷22 мм (чистовая обработка)
• Диаметр разжимаемой заготовки 24÷39 мм (черновая обработка)

Комплект кулачков для черновой обработки (двухуровневый)

• Диаметр зажимаемой заготовки 2÷18 мм
• Диаметр разжимаемой заготовки 37÷54 мм (большой), 18÷32 мм (малый)

Планшайба раздвижная

• Диаметр зажимаемой заготовки: 52÷68 мм (положение 1) 74÷88 мм (положение 2) 97÷112 мм (положение 3)
• Диаметр разжимаемой заготовки: 73÷90 мм (положение 1) 94÷109 мм (положение 2) 118÷133 мм (положение 3)

Параметры:

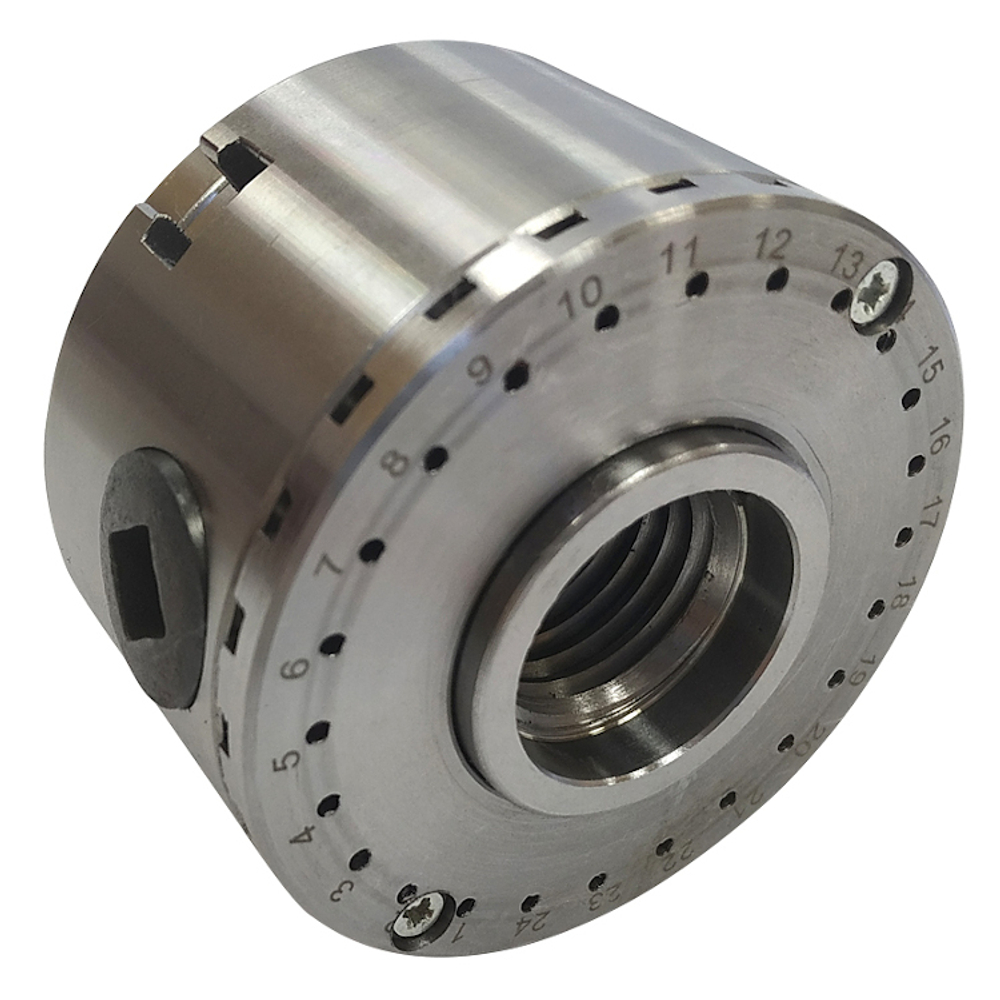

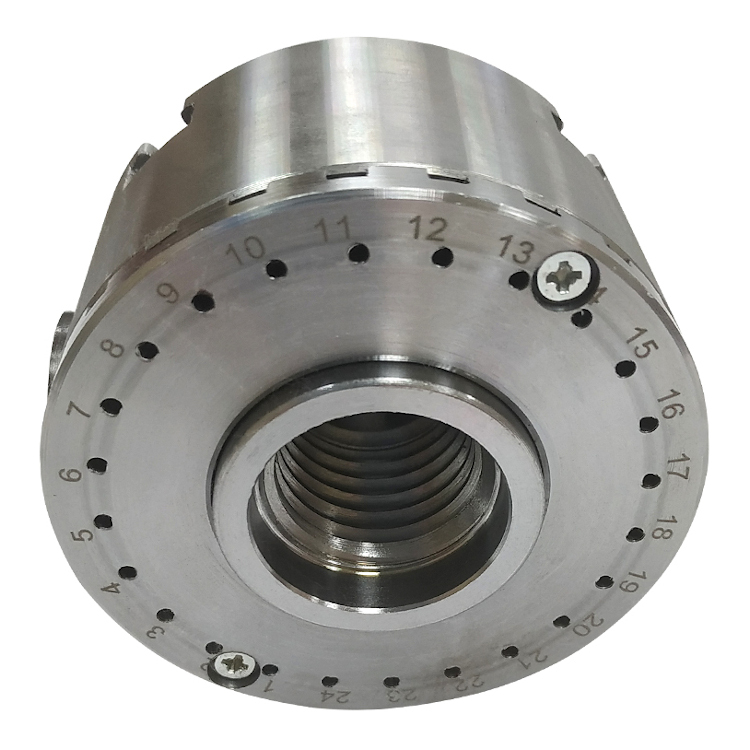

• Посадка 1"*8TPI
• Минимальный диаметр зажимаемой заготовки 30/9/2/61 мм
• Максимальный диаметр зажимаемой заготовки 40/23/18/73 мм
• Минимальный внутренний диаметр заготовки 38/22/35/71 мм
• Максимальный внутренний диаметр заготовки 54/38/52/87 мм
• Диаметр патрона 69 мм
• Размер упаковки (Д × Ш × В) 275 × 240 × 90 мм
• Масса патрона с базовыми кулачками - 1,1 кг
• Масса нетто 3,94 кг
• Масса брутто 4,04 кг
