Токарный патрон 95 мм Belmash LC095A

Четырех-кулачковый патрон Белмаш LC095A предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5. Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.

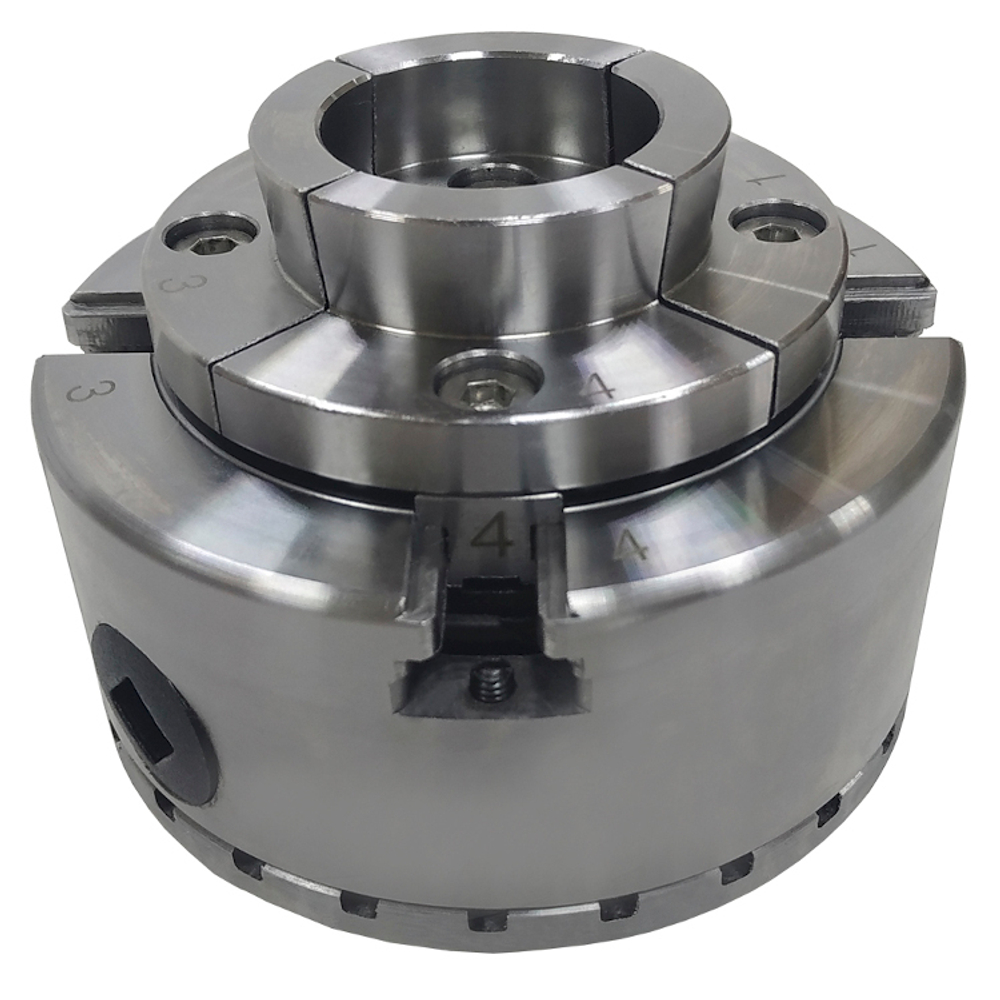

Комплект кулачков – для чистовой обработки (установлен на патрон)

• Диаметр зажимаемой заготовки, мм: 33÷61
• Диаметр разжимаемой заготовки, мм: 45÷81

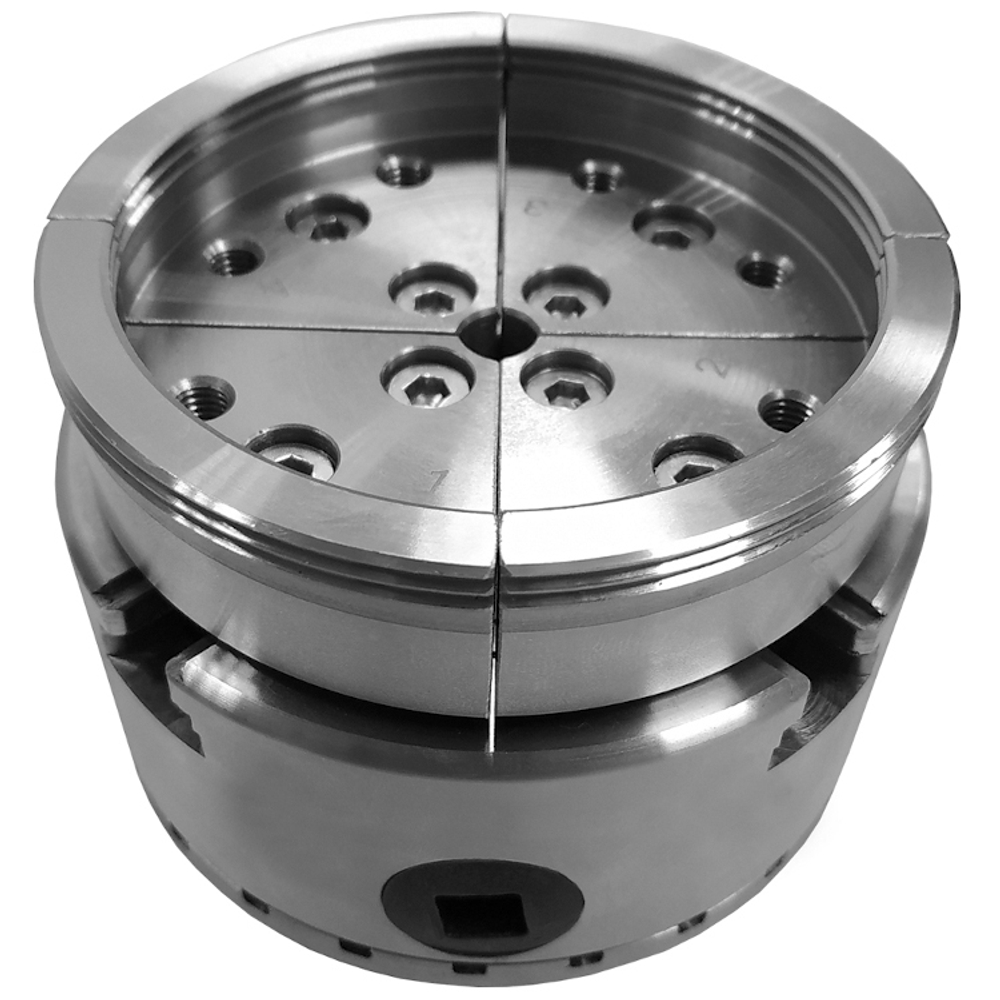

Комплект кулачков – универсальный

• Диаметр зажимаемой заготовки, мм: 75÷109 (черновая обработка) 54÷81 (чистовая обработка)
• Диаметр разжимаемой заготовки, мм: 90÷129

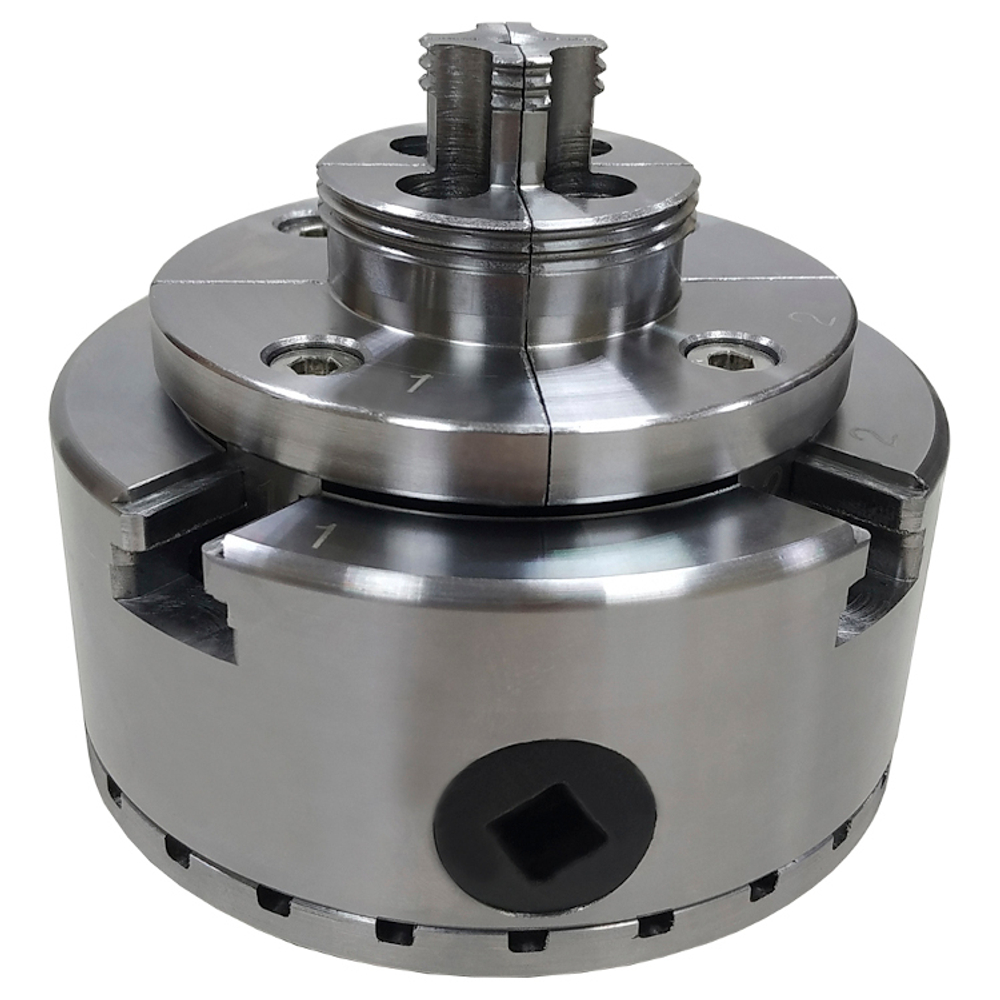

Комплект кулачков – для черновой обработки

• Диаметр зажимаемой заготовки, мм: 10÷50 (чистовая обработка)
• Диаметр разжимаемой заготовки, мм: 25÷65 (черновая обработка)

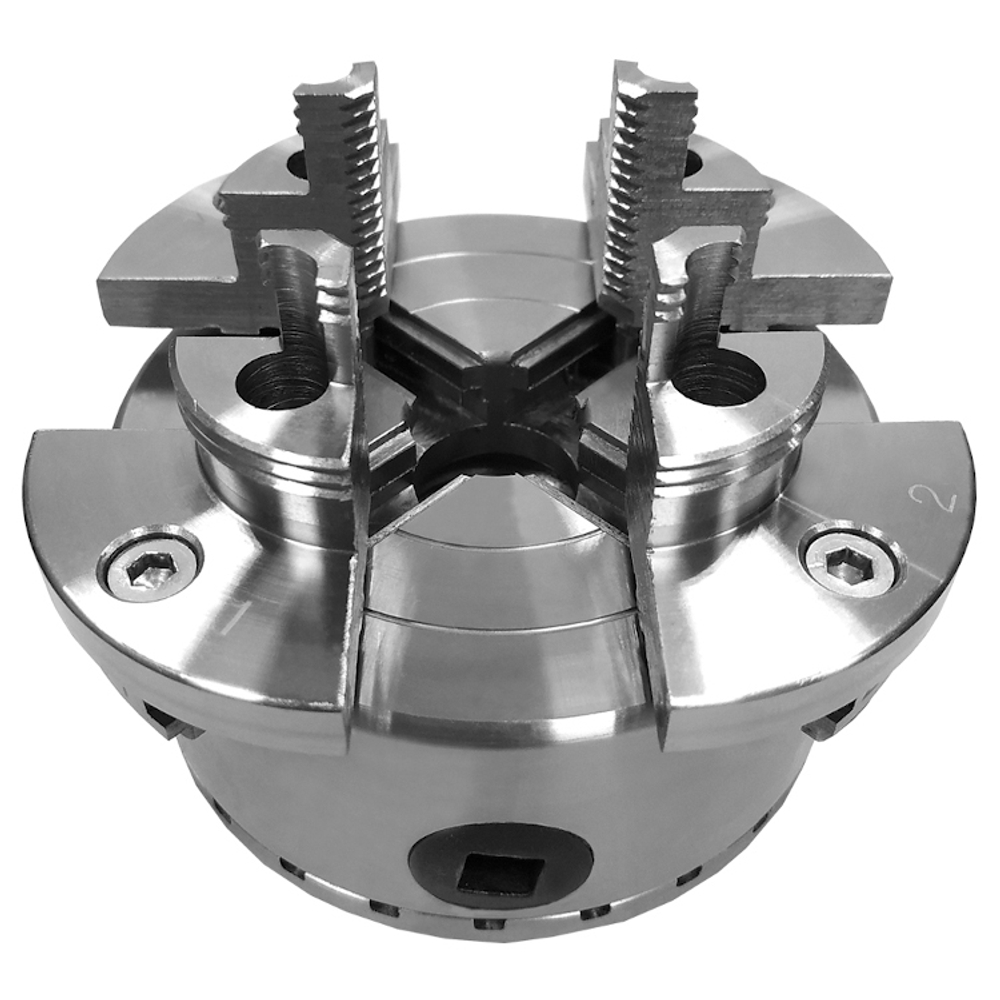

Комплект кулачков – для черновой обработки (двухуровневый)

• Диаметр зажимаемой заготовки, мм: 3÷44
• Диаметр разжимаемой заготовки, мм: 38÷77 (большой) 18÷56 (малый)

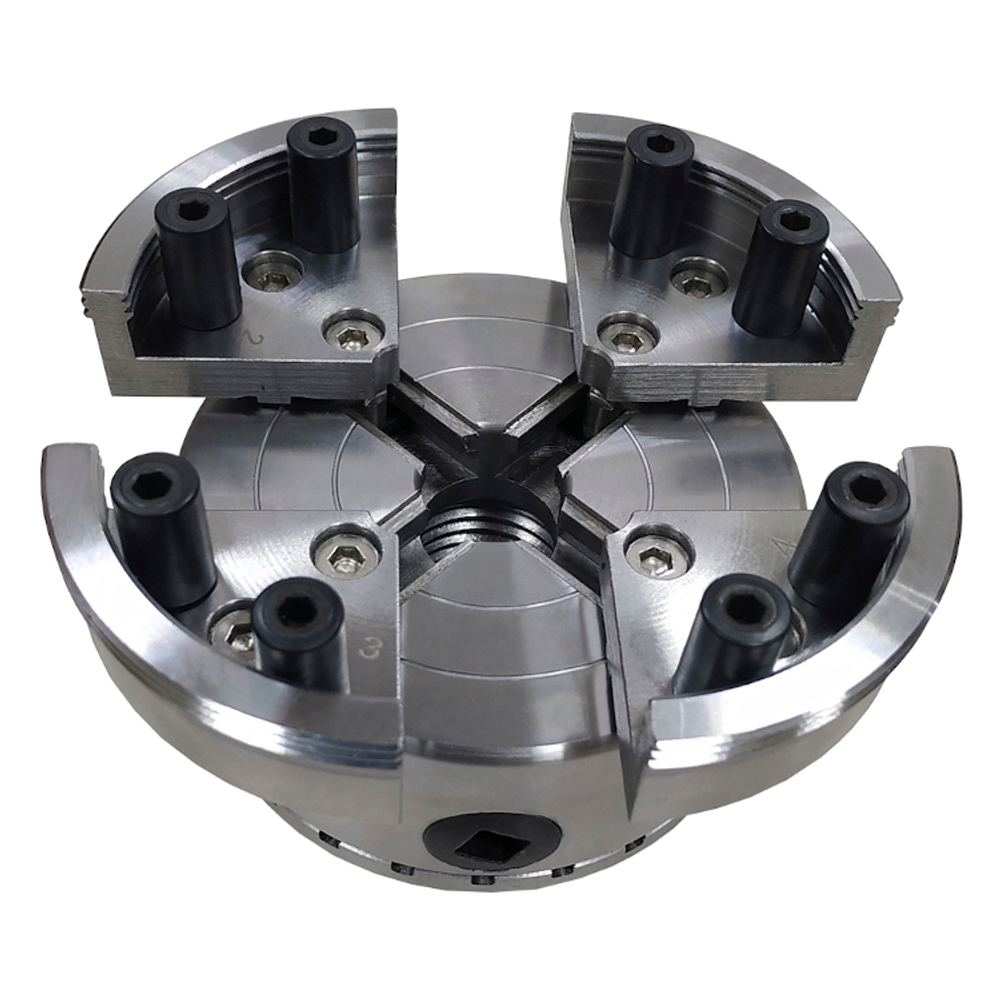

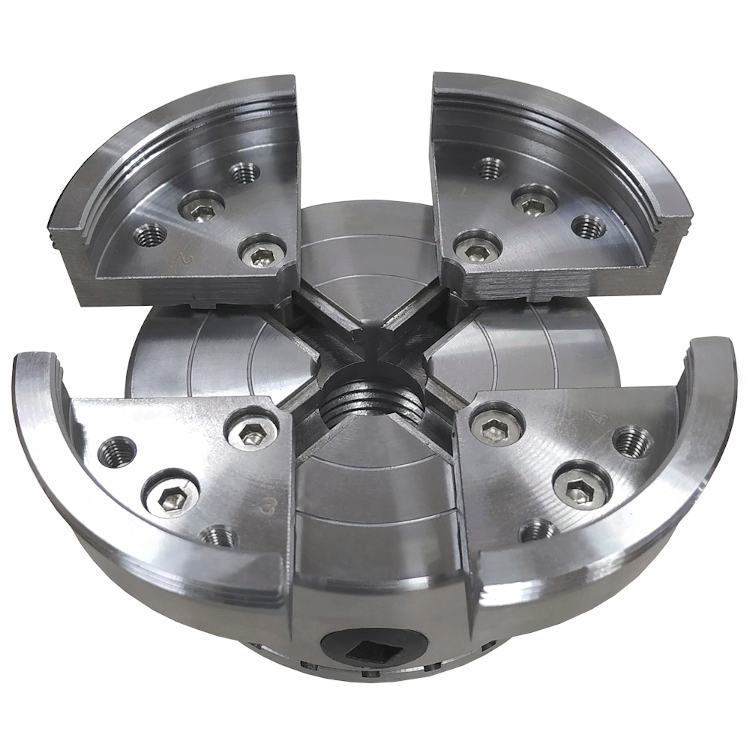

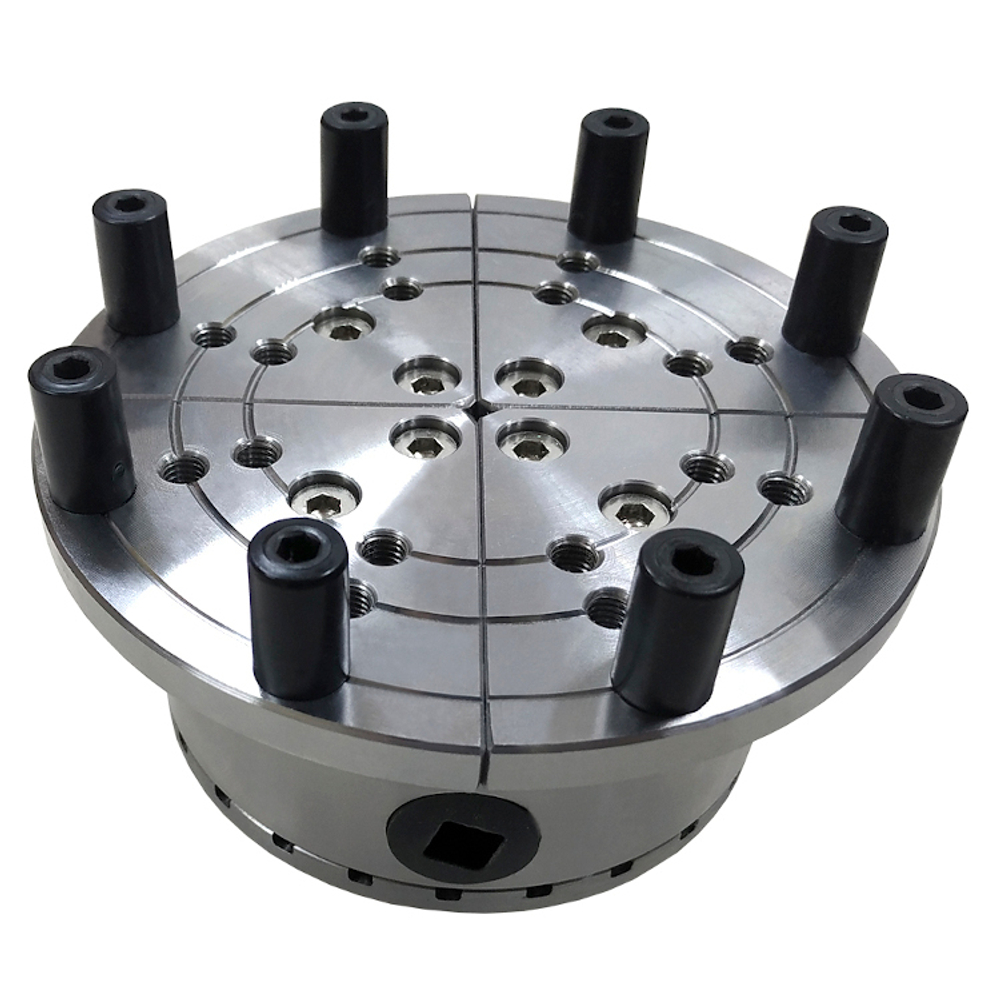

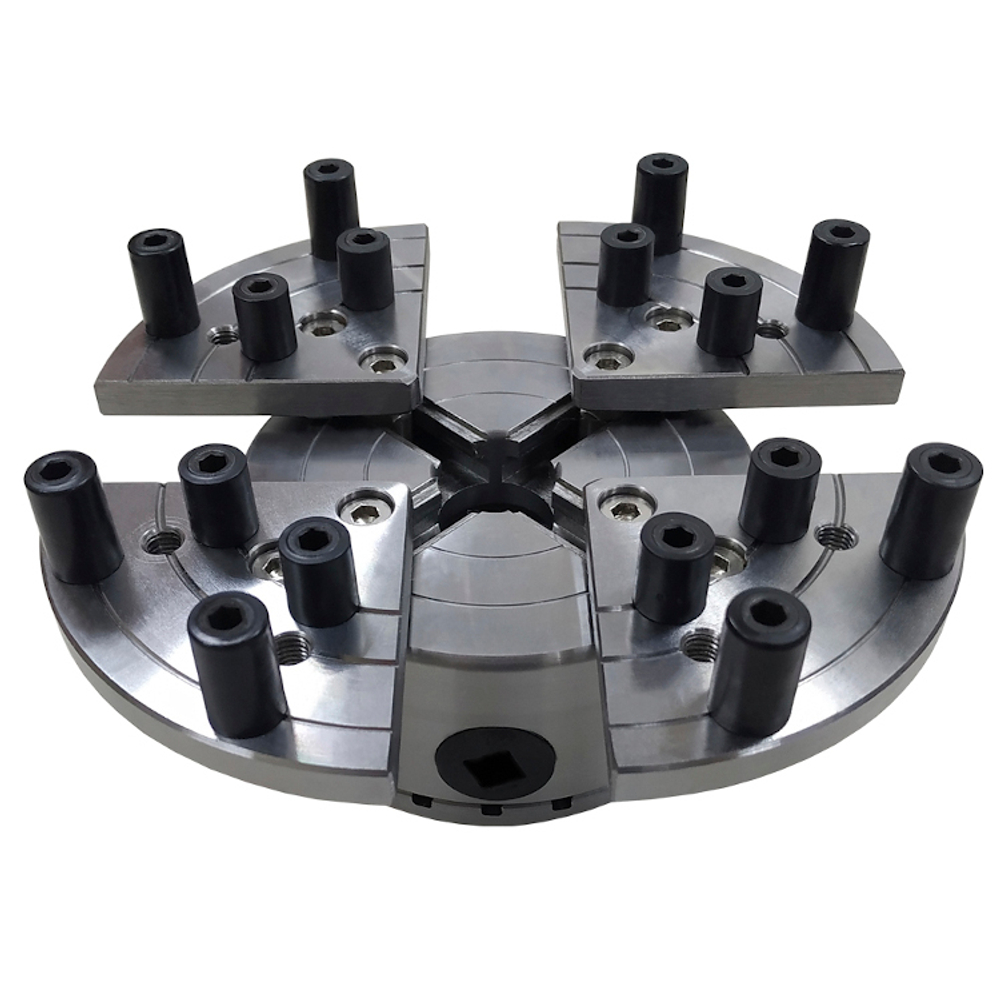

Планшайба раздвижная

• Диаметр зажимаемой заготовки, мм: 52÷90 (положение 1) 74÷111 (положение 2) 97÷135 (положение 3)
• Диаметр разжимаемой заготовки, мм: 73÷111 (положение 1) 94÷131 (положение 2) 118÷152 (положение 3)

Параметры:

• Посадка M33*3,5
• Диаметр патрона 95 мм
• Размер упаковки (Д × Ш × В) 314 × 245 × 135 мм
• Масса патрона с базовыми кулачками - 2,1 кг
• Масса нетто 5,3 кг
• Масса брутто 5,5 кг
