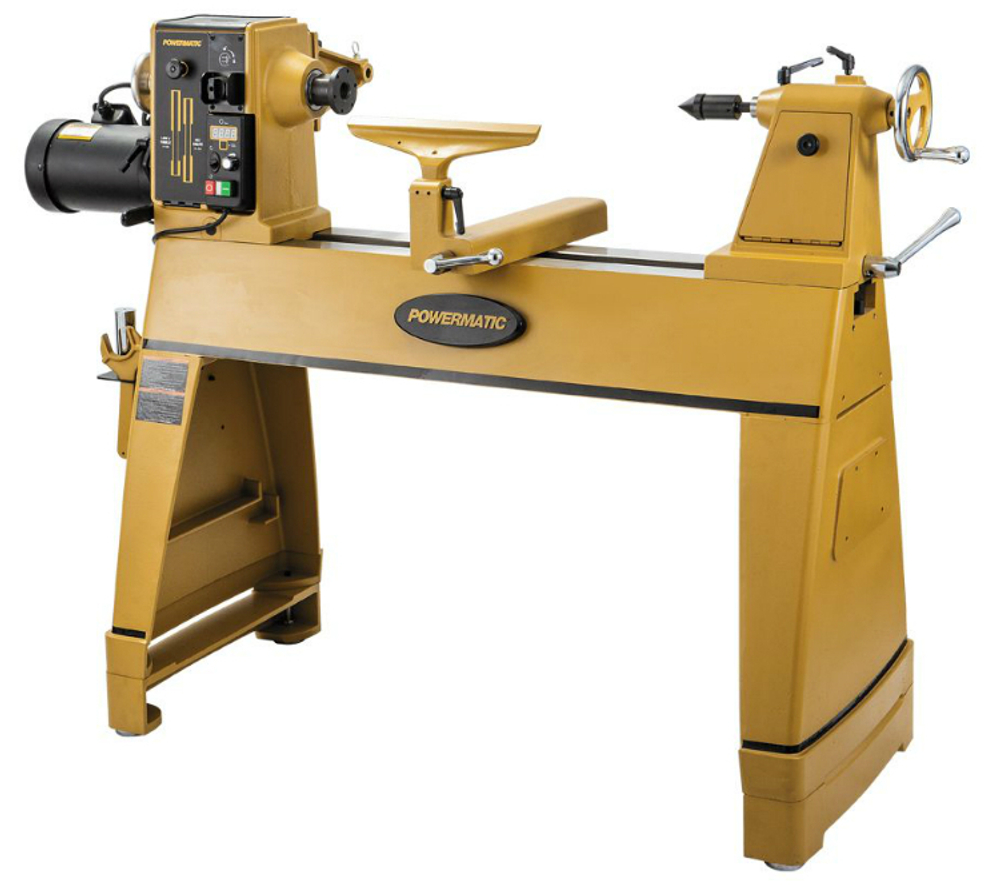

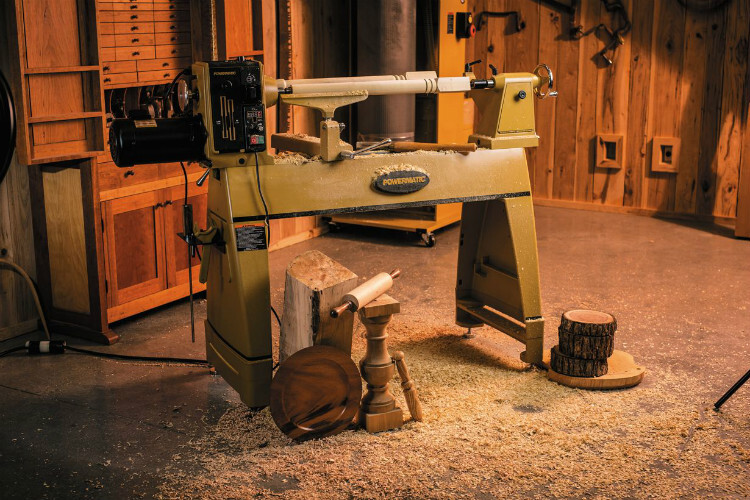

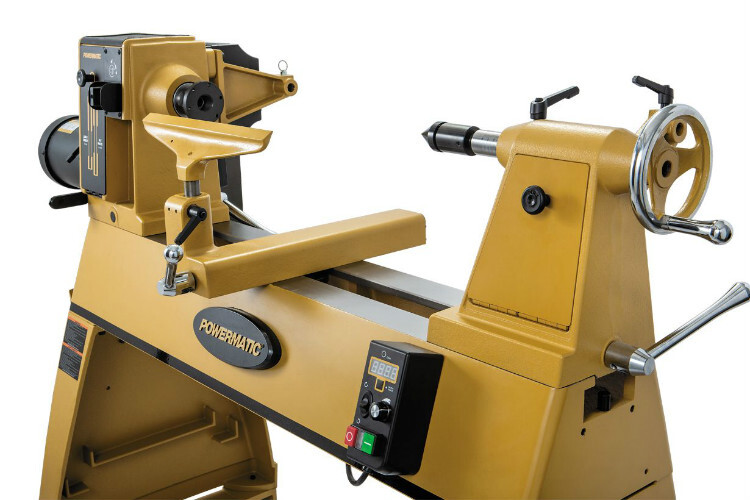

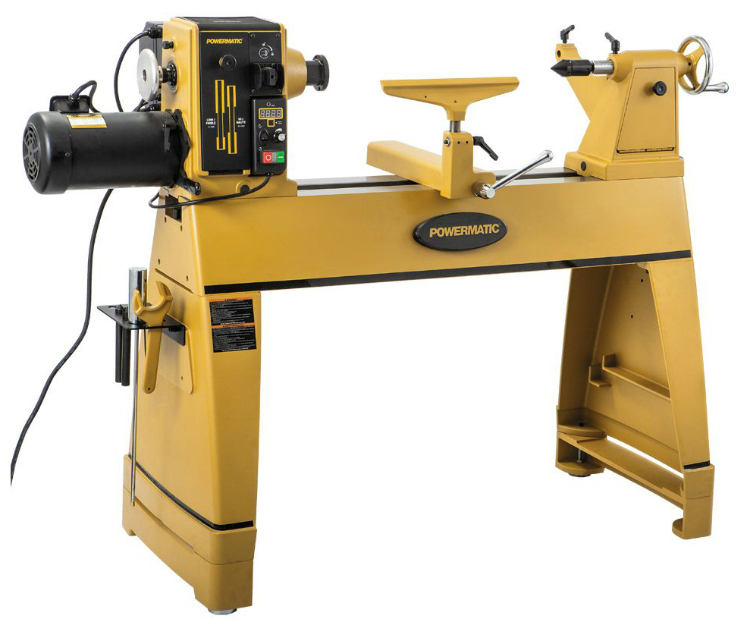

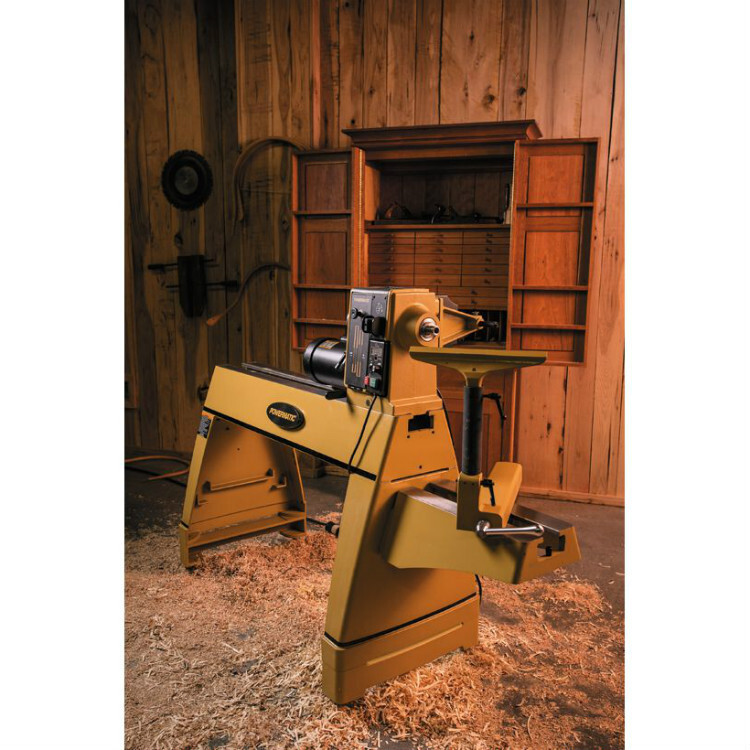

Powermatic 3520C — массивный токарный станок профессионального класса для работы со средними по размеру заготовками; сравнительно компактен и может эксплуатироваться в небольших по площади мастерских. Относясь к линейке «топ-уровня», имеет богатое оснащение и продуманную в деталях конструкцию

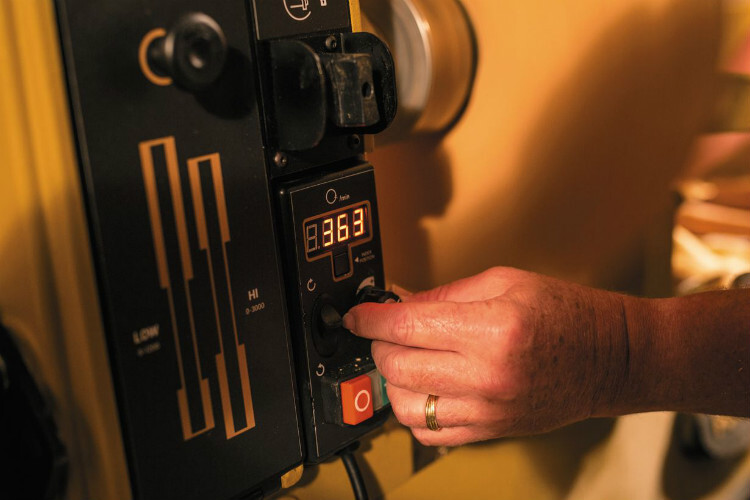

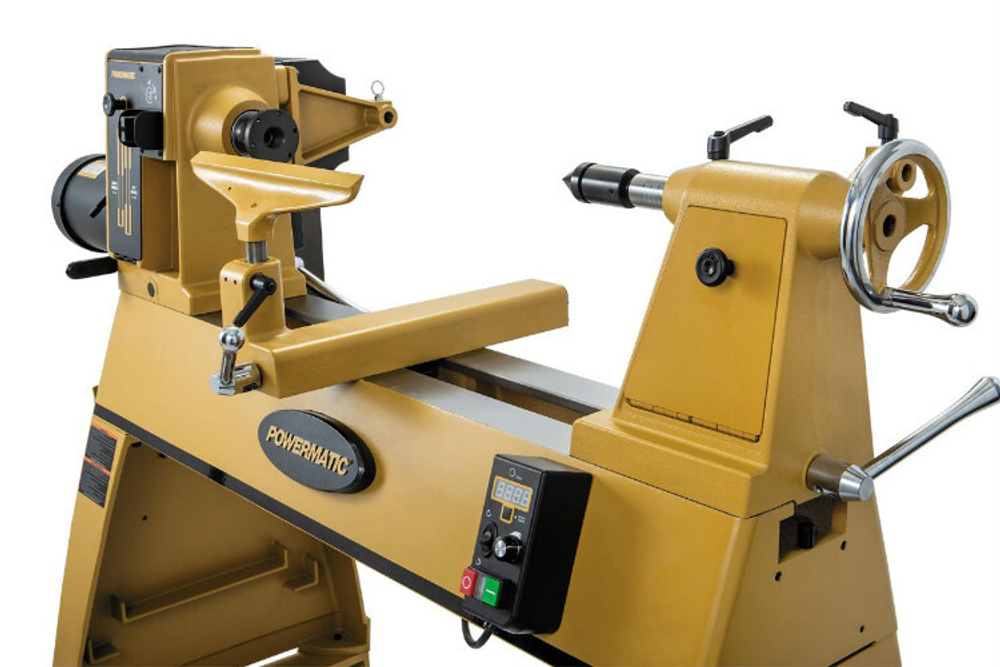

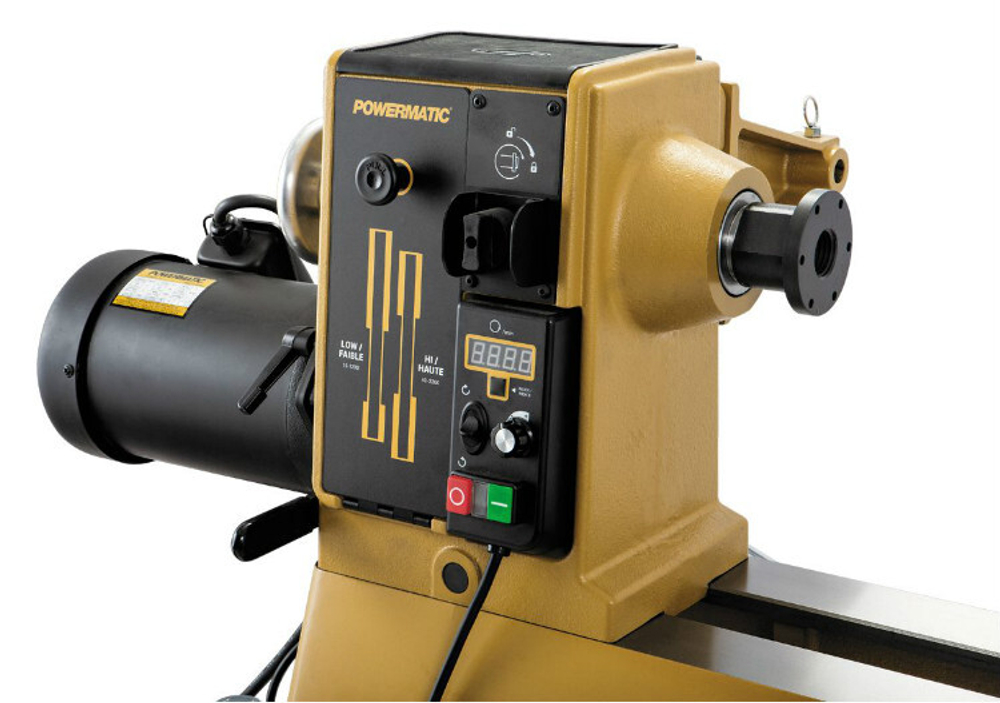

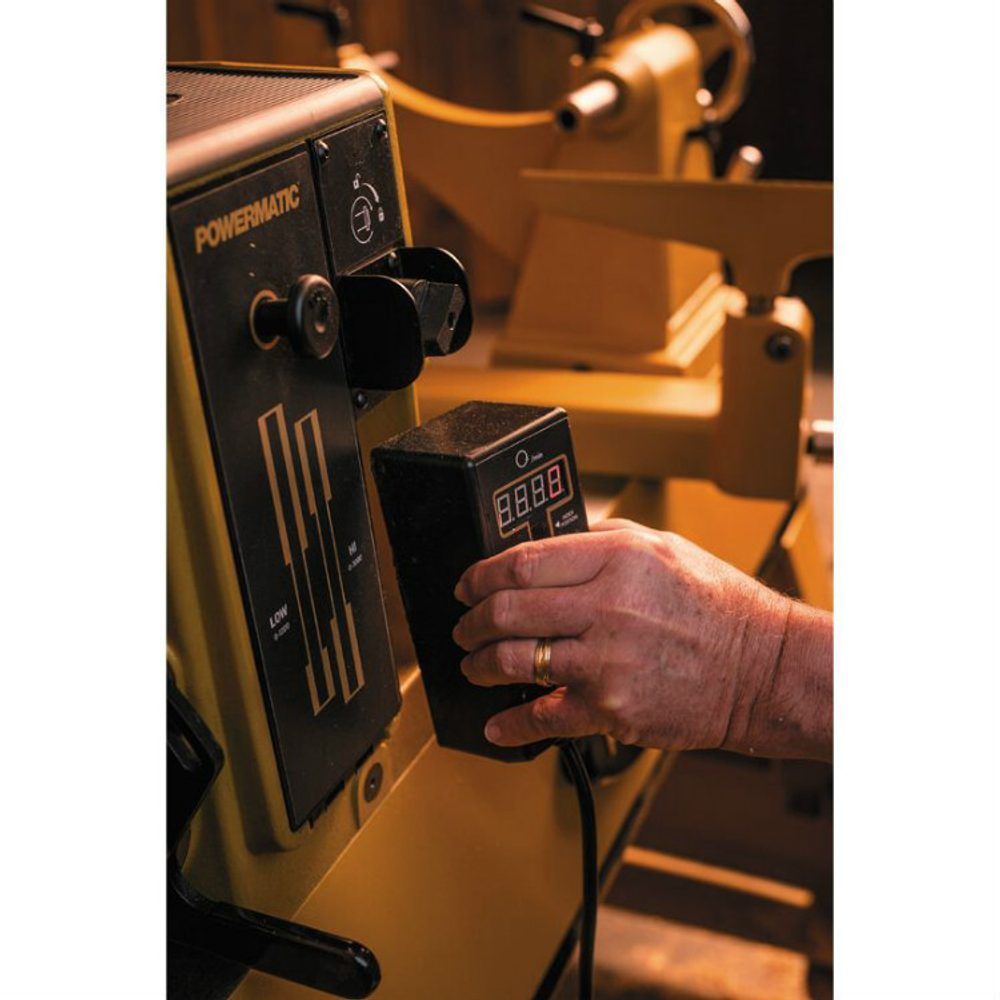

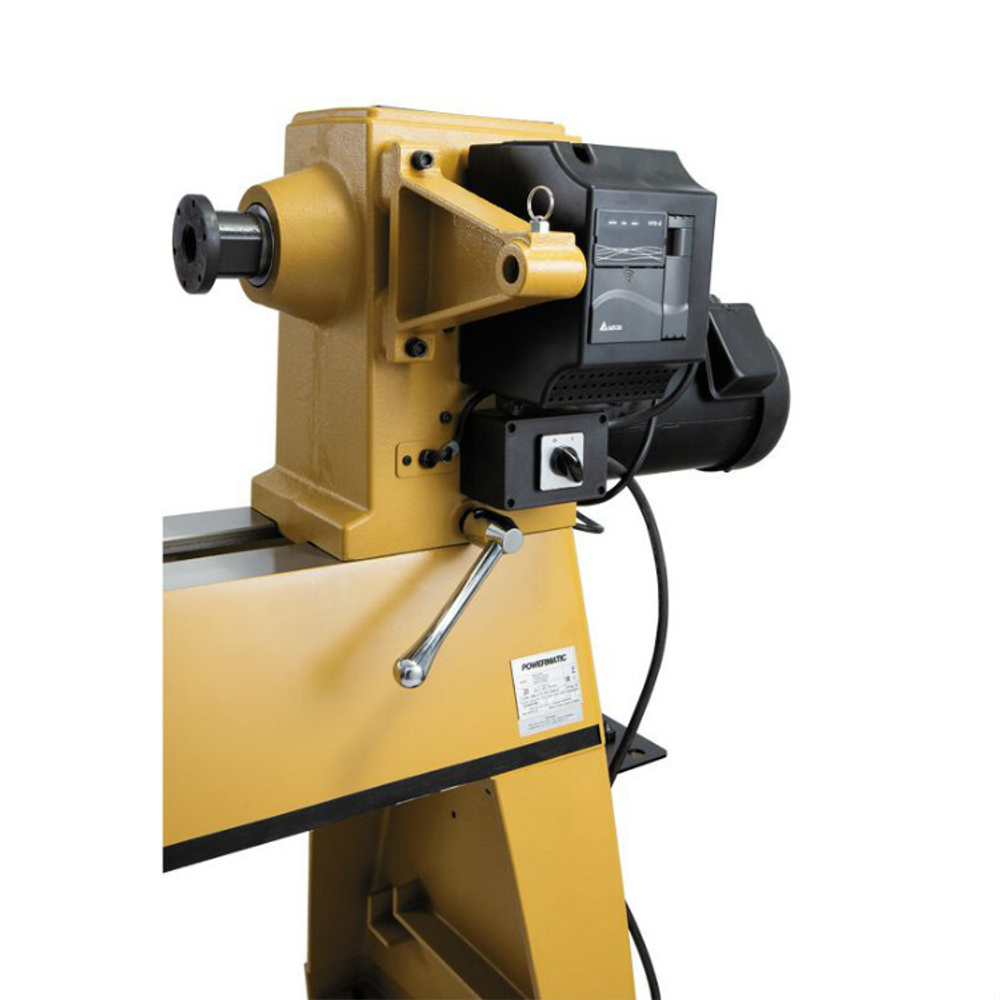

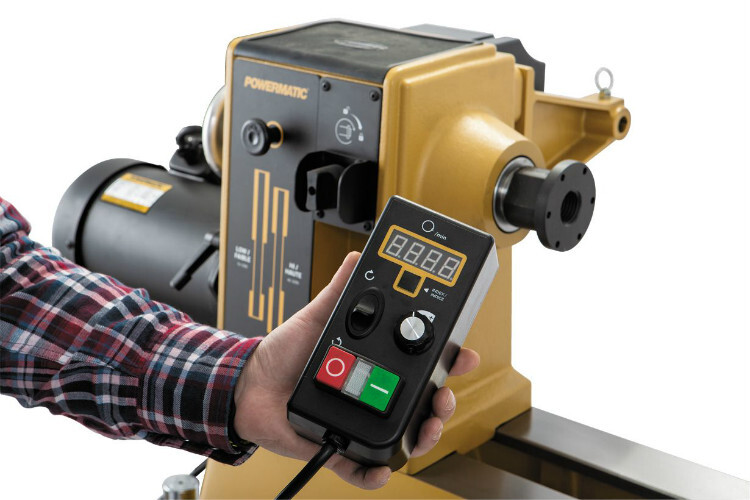

Станок подключается к однофазной сети 220В, но имеет встроенный частотный преобразователь и, соответственно, трехфазный асинхронный двигатель. Электроника позволяет в широком диапазоне изменять скорость вращения шпинделя, обеспечивая при этом одинаково высокий крутящий момент. Частота оборотов задается небольшой поворотной рукояткой и, для удобства настройки, отображается в цифровом виде на символьном дисплее. Вспомогательная функция блока – изменение направления вращения простым переключателем. Для удобства управления пульт сделан выносным с магнитной фиксацией – его можно разместить в любом месте, где это будет удобно оператору

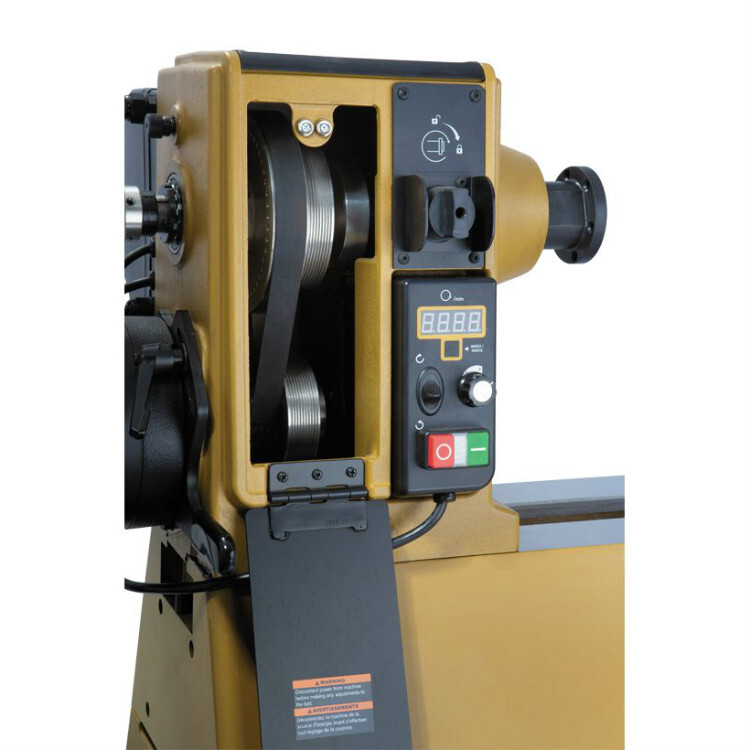

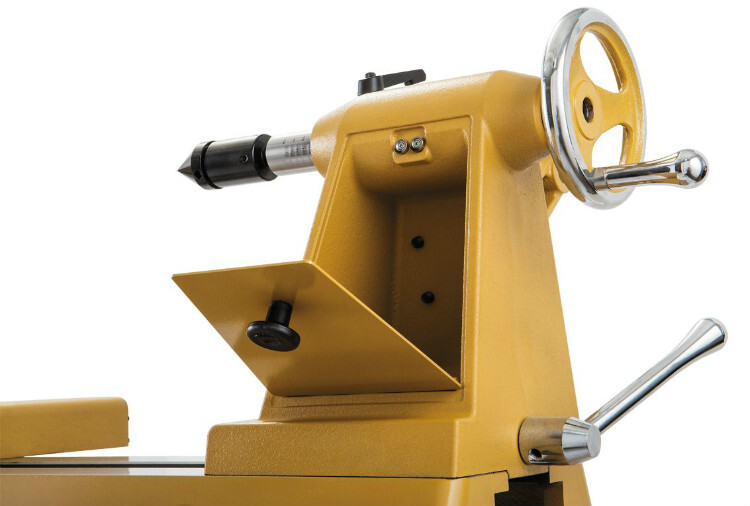

Для увеличения крутящего момента при обтачивании деталей большого диаметра можно переустановить ремень на шкивах. Натяжение производится рычагом с передней стороны бабки, который фиксируется винтовым зажимом с удобной ручкой. Есть делительное приспособление на 48 позиций и отдельный от него механизм блокировки шпинделя для удобства замены оснастки. Сама бабка подвижная вдоль станины и, кроме того, поворотная на 180° (это позволяет работать «над полом» с деталями, диаметр которых больше, чем просвет до станины). Задняя бабка с отсеком для хранения принадлежностей

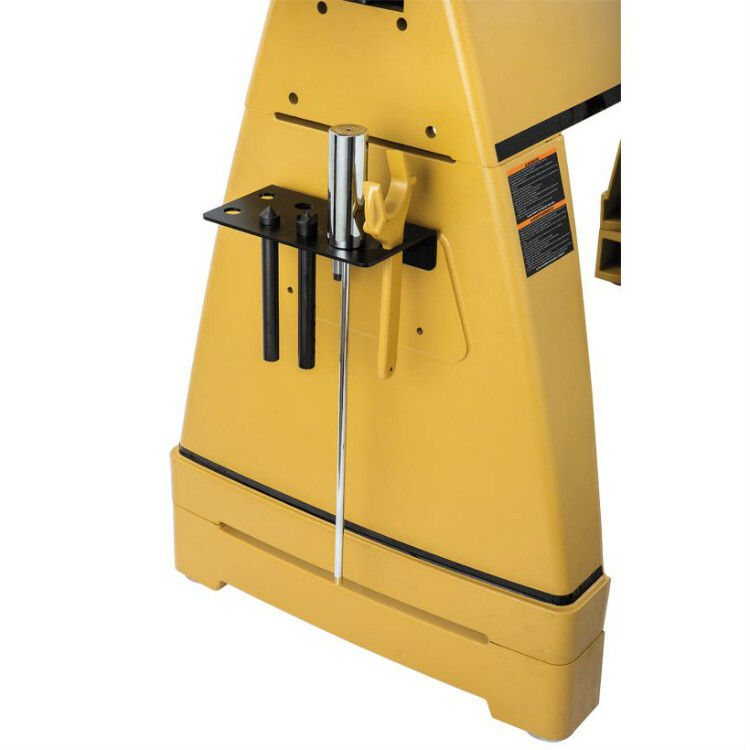

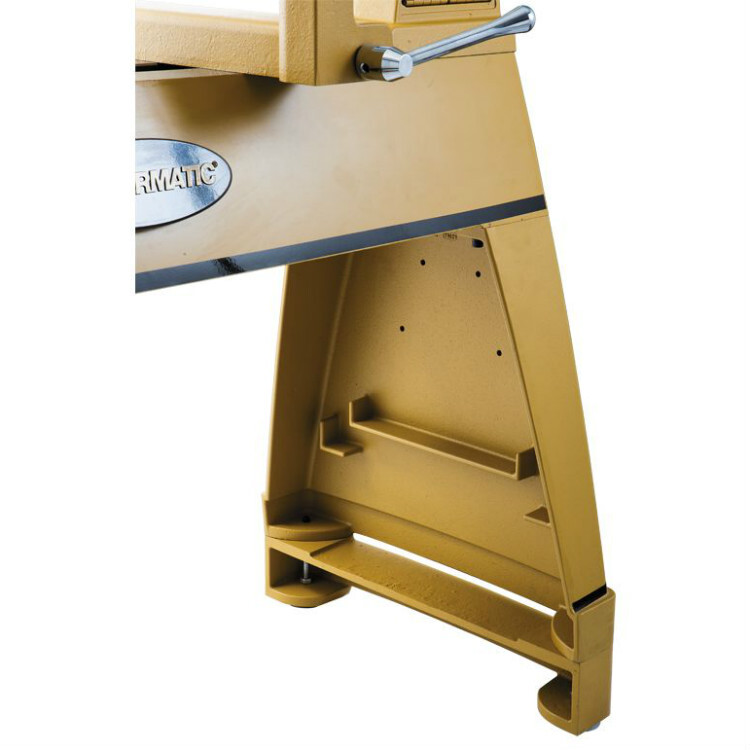

Станок штатно оборудован кронштейном и центрами для закрепления оригинала при копировании. Входят в комплект и массивные чугунные ноги, использование которых повышает устойчивость и снижает вибрации. На одной из опор закреплен держатель для принадлежностей
Особенности:
- Массивная чугунная станина и опорные ноги
- Подвижная передняя бабка
- Возможность поворота передней бабки
- Электронная система регулировки частоты вращения
- Цифровое отображение частоты вращения
- Переключатель реверса
- Выносной пульт управления с магнитной фиксацией
- 2-скоростная ременная передача
- Натяжение и ослабление приводного ремня рычагом с быстрой фиксацией
- Делительное приспособление
- Рукоятка блокировки шпинделя
- Кронштейн крепления оригинала при копировании

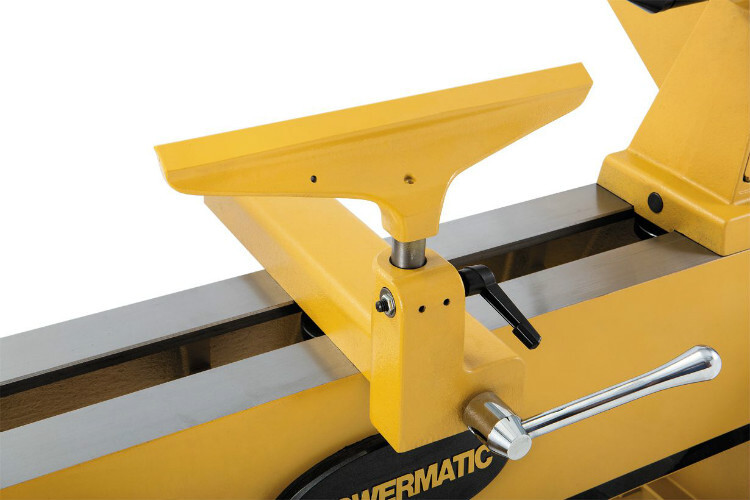

- Эксцентриковая фиксация подручника и задней бабки
- Съемные 4-дюймовые проставки для регулировки высоты станины
Комплектация:
- Подручник шириной 356 мм для токарного инструмента
- Планшайба диаметром 76 мм
- Четырех-зубцовый поводковый центр МК-2

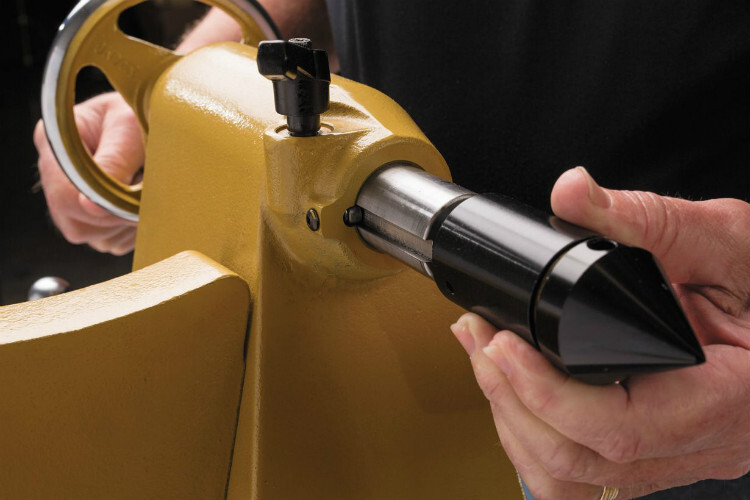

- Вращающийся упорный центр
- Комплект упорных центров для копировального приспособления
- Выбивной шток
- Навесной держатель для инструмента
- Комплект опорных ног для напольной установки
Параметры:
- Напряжение 230 Вольт
- Потребляемая (выходная) мощность 2.6 (1.5) кВт
- Частота вращения шпинделя на холостом ходу 15-1200 и 40-3200 об/мин
- Диаметр вращения над станиной 508 мм
- Диаметр вращения над опорой 400 мм
- Расстояние меду центрами 910 мм
- Удлинение станины 457 мм (опция)
- Угол поворота передней бабки 0° и 180°
- Конус шпинделя МК-2
- Резьба шпинделя М33 х 3.5
- Конус задней бабки МК-2
- Ход пиноли задней баки 114 мм
- Число позиций делительного приспособления 48 положений
- Габаритные размеры (ДхШхВ) 2050 х 920 х 1190 мм
- Вес 330 кг
