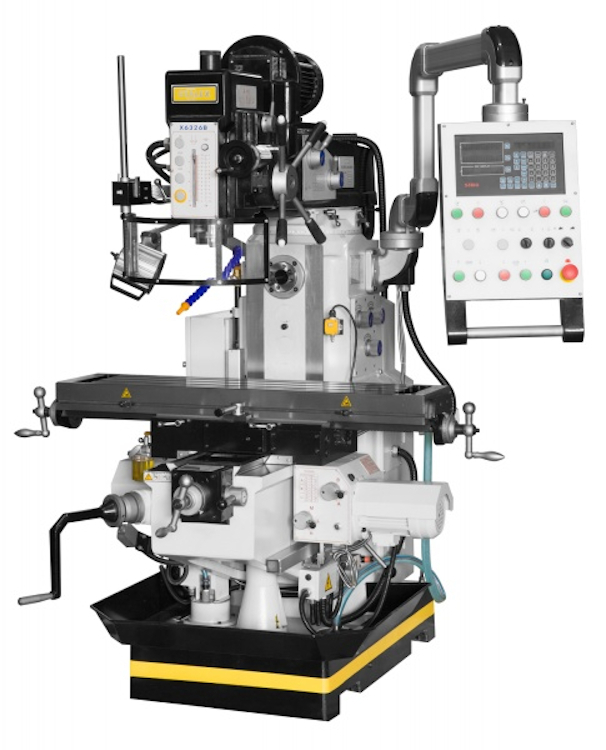

Универсально-фрезерный станок по металлу Stalex X6326B

Универсально-фрезерный станок Stalex X6326B предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов

Особенности:

• Вертикальный и горизонтальный шпиндель
• Максимальное радиальное биение шпинделя 0.01 мм
• Усиленные упорные подшипники шпинделя
• Автоматический ход пиноли
• Режим резьбонарезания
• Правое и левое вращение шпинделя
• Цифровая индикация перемещения по оси X, Y, Z
• Наклон головки на угол ± 45° влево/вправо
• Точная регулировка подачи по оси Z
• Автоматическая подача по оси X, Y, Z
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа освещения

Устройство цифровой индикации:

• X POS DRO 3
• Количество осей 3
• Цена деления 0.005 мм
• Количество знаков 8
• Быстродействие 60 м/мин
• Погрешность дискретности ±1 знак
• Напряжение питания 93-250 В

Комплектация:

• Сверлильный патрон Ø16 мм
• Оправка сверлильного патрона
• УЦИ по 3-м осям
• Переходные оправки ISO40/MK-4, ISO40/MK-3, ISO40/MK-2
• Оправка торцевой фрезы ISO40/ Ø 32 мм
• Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14 и 16 мм
• Клин сверлильного патрона
• Ключ 21/24
• Зажимная тяга 2 шт
• Оправка для горизонтального фрезерования 2 шт
• Лампа местного освещения
• Система подвода СОЖ
• Инструкция по эксплуатации
• Сертификат точности
• Упаковочный лист

Параметры:

• Напряжение питания 400 Вольт
• Выходная мощность верт/горизонт S1 100 1.5/2.2 кВт
• Потребляемая мощность верт/горизонт S6 40% 2.2 кВт
• Максимальный диаметр сверления чугун 40 мм с автоподачей 16 мм
• Максимальный диаметр торцевого фрезерования 125 мм
• Максимальный диаметр концевого фрезерования 25 мм
• Максимальный диаметр резьбонарезания М16
• Вертикальный шпиндель:
• Частота вращения шпинделя 12 скоростей 67-2010 об/мин
• Конус шпинделя ISO40 DIN 2080
• Ход пиноли шпинделя 120 мм
• Автоматическая подача пиноли 0.1/0.15/0.3 мм/об
• Диапазон наклона головки ±45°
• Расстояние шпиндель-стойка 200-550 мм
• Расстояние шпиндель-стол 80-420 мм
• Горизонтальный шпиндель:
• Частота вращения шпинделя 12 скоростей 40-1300 об/мин
• Конус шпинделя ISO40 DIN 2080
• Расстояние шпиндель-стол 0-340 мм
• Фрезерный стол:
• Размер стола 1120 х 260 мм
• Ход стола по оси Х x Y 600 х 300 мм
• Диапазон подач 24-402 мм/мин
• Т-образные пазы 3 шт 14 мм
• Габаритные размеры 1580 × 1450 × 2150 мм
• Масса 1480 кг
