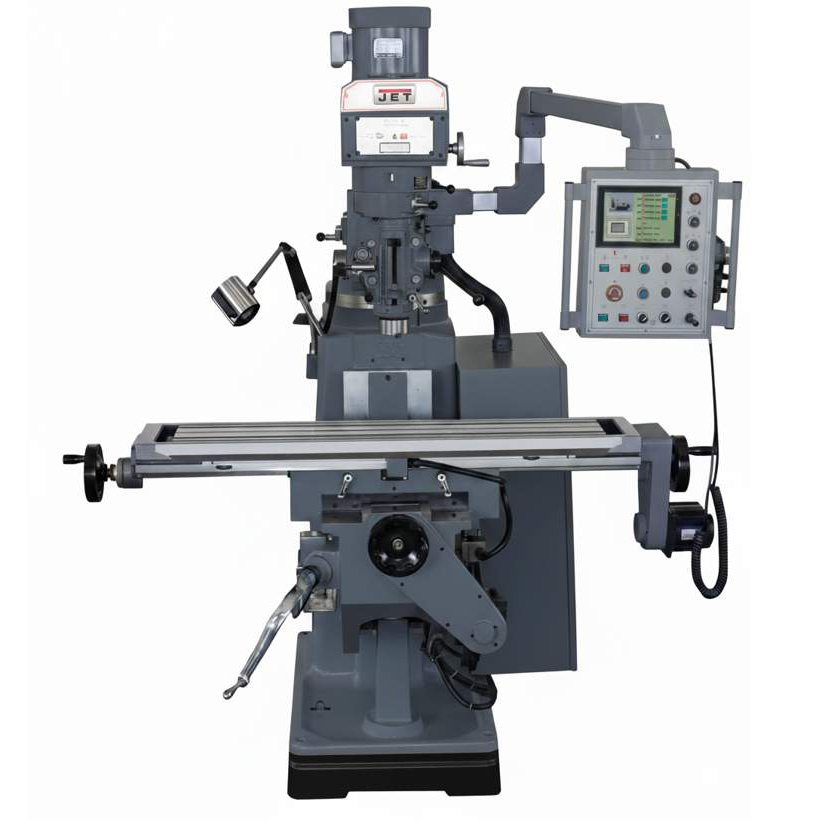

Вертикально-фрезерный станок JET JMD-1050 Smart с интеллектуальным сервоконтроллером, способен осуществлять фрезерование в автоматическом режиме, по предварительно заданному контуру. Передовая технология сервопривода и ПЛК контроллера с цветным сенсорным экраном открывает новые многофункциональные возможности. Перемещение по осям X и Y контролируется ПЛК и задается предварительно запрограммированным контуром, через встроенное меню. Управление станком стало очень простым и интуитивно понятным, без сложного программирования в G коде. Вместе с тем, станок по-прежнему остается универсальным, с возможностью работы в ручном режиме.
Встроенное мультипроцессорное меню Genius, позволяет установить необходимое расстояние перемещения по осям X и Y для фрезерования плоскости, наружной и внутренней контурной резки простых форм квадрата и круга, сверления по линии с установленным расстоянием или отверстий по окружности
Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
Рабочий стол станка JMD-1050 Smart размером 1370 х 305мм, с 3-мя Т-образными пазами шириной 16мм. Ход по оси Х - 870 мм, по оси Y - 360мм.
Вертикальное перемещение по оси Z – 380мм
На станке JET JMD-1050 Smart можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм.
Вертикальный шпиндель с приводом от асинхронного двигателя, мощностью 3,75кВт, посадкой шпинделя ISO40 и диапазоном вращения от 65 до 3750 об/мин с бесступенчатым изменением скорости с помощью вариатора. Ход пиноли шпинделя – 127мм. Станок оснащен 3-мя автоматическими подачами пиноли шпинделя – 0,04; 0,08 и 0,15 мм/об.
Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на ±45° и поворота на ±90° в горизонтальной плоскости.
Дополнительно станок оснащен автоматической подачей по оси X, пневматическим зажимом шомпола, системой подачи СОЖ и лампой освещения рабочей зоны, а также имеет защитное ограждение рабочего стола от разлетающейся стружки и разбрызгивания СОЖ.
В комплекте со станком поставляются: тиски с шириной губок 150мм, комплект прихватов для Т-образного паза и оправка ISO40 с набором цанг.
Особенности:
- Беспрецедентно простой опыт эксплуатации:
- Передовая технология интеллектуального сервопривода и цифрового контроллера с цветным сенсорным дисплеем, обеспечивают станку новые функциональные возможности.
- Без программы в G-code, без тяжелой ручной работы, без сложного управления! Все стало простым, понятным и дружественным.
- Станок по-прежнему является универсальным вертикально-фрезерным станком, но с новой жизнью обновления
- Перемещение по оси XY контролируется Программируемым Логическим Контроллером и интерфейсом «Человек-машина», а в систему встроено гениальное меню управления, запрограммированное нашим инженером
- Усовершенствованная подача по осям XY оснащенная ШВП, что значительно снижает погрешности, обеспечивает отличную плавность хода с отсутствием эффекта заедания и проскальзывания.
- Оси X и Y приводятся в движение серводвигателем переменного тока. Движение может осуществляться с помощью ручного маховика или управляться с помощью MPG пульта управления.
- Перемещение по осям XY на рабочей подаче, в ускоренном режиме или автоматическом
- Встроенное мультипроцессорное меню Genius
- - Фрезерование плоскости
- - Автоматическая подача по оси X и по Y
- -Прямолинейное и круговое сверление отверстий
- - Фрезерование наружного и внутреннего квадратного контура
- - Фрезерование наружного и внутреннего цилиндра
- Центральный пульт управления на длинной поворотной штанге для удобства работы оператора
- MPG пульт для микроподачи по осям X и Y с дискретной точностью 0,005 (5 мкм)
- Наклон фрезерной головки влево/вправо ±45⁰
- Поворот фрезерной головки в горизонтальной плоскости ±360⁰
- Автоматическая подача по оси X для работы в классическом ручном режиме универсального фрезерного станка
- Лампа освещения рабочей зоны
- Встроенная система подвода СОЖ
Комплектация:
- Защитное ограждение рабочего стола
- Пневмошомпол
- Автоматическая подача по оси X
- Тиски 150 мм
- Комплект прихватов
- Оправка ISO40 с цангами
Параметры:
- Напряжение 400 Вольт
- Максимальный диаметр сверления сталь 30 мм
- Максимальный диаметр концевой фрезы 20 мм
- Максимальный диаметр торцевой фрезы 63 мм
- Вертикальный шпиндель
- Частота вращения вертикального шпинделя 65-3750 об/мин
- Мощность двигателя вертикального шпинделя 3,75 кВт
- Конус шпинделя ISO 40 (DIN 2080)
- Ход пиноли шпинделя 127 мм
- Автоматическая подача пиноли 0,04 / 0,08 / 0,15 мм/об
- Расстояние от вертикального шпинделя до стола 0-350 мм
- Поперечное перемещение консоли 500 мм
- Диапазон поворота фрезерной головки ±90⁰
- Диапазон наклона фрезерной головки ±45⁰
- Фрезерный стол
- Размер стола по оси X и Y 1370х305 мм
- Ход стола по оси X х Y х Z 870 х 360 x 380 мм
- Скорость автоматической подачи 0-1500 мм/об
- Ручная микроподача по осям X и Y 0,005 мм
- Ширина Т-образного паза (3) 16 мм
- Максимальная нагрузка на стол 150 кг
- Габаритные размеры (ДхШхВ) 1566х1650х2080 мм
- Габаритные размеры в упаковке (ДхШхВ) 1720х1800х2180 мм
- Масса 1650 кг
