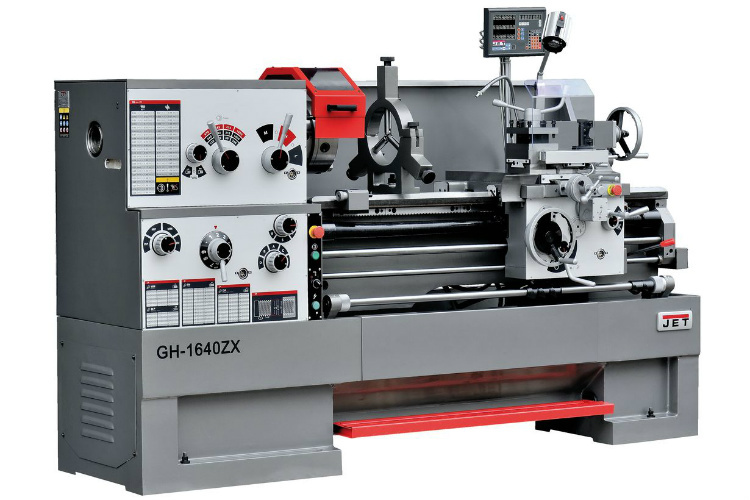

Высокотехнологичный токарно-винторезный станок GH-1640 ZX DRO индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм (при ограничении длины в 270 мм)
Конструктив GH-1640 ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок. Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчевые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25 x 25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Регулировка зазоров направляющих при помощи клиновых планок
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Современный аналог 1А62
Комплектация:
- 3-х кулачковый патрон Ø 250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø 300 мм
- Планшайба Ø 300 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям цена деления 0.005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект вибро-опор
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 5.5 кВт
- Мощность насоса СОЖ 0.09 кВт
- Объем бака СОЖ 15 л
- Диаметр обточки над станиной 400 мм
- Диаметр обточки над съемным мостиком gap 640 мм
- Длина съёмного мостика 310 мм
- Диаметр обточки над поперечным суппортом 254 мм
- Расстояние между центрами 1000 мм
- Частота вращения шпинделя 25 - 1800 об/мин
- Количество скоростей шпинделя 12
- Конус шпинделя МК-7
- Присоединение шпинделя D1-8 (DIN 55029)
- Диаметр проходного отверстия шпинделя 80 мм
- Диапазон продольной подачи 0.06-1.7 мм/об
- Количество продольных подач 46
- Диапазон поперечной подачи 0.03-0.85 мм/об
- Количество поперечных подач 36
- Диапазон метрической резьбы 0.5 - 20 мм
- Количество метрических резьб 24
- Дюймовая резьба 1'5/8 - 72 TPI
- Количество дюймовых резьб 61
- Модульная резьба 0.25 - 10 MP
- Количество модульных резьб 20
- Диапазон питчевой резьбы 3-1/4 - 96 DP
- Количество питчевых резьб 45
- Шаг ходового винта 6 мм
- Макс. размер резца 25 x 25 мм
- Ход поперечного суппорта 228 мм
- Ход верхнего суппорта 130 мм
- Пиноль задней бабки МК-4
- Ход пиноли задней бабки 150 мм
- Диаметр пиноли 75 мм
- Диапазон неподвижного люнета 20-180 мм
- Диапазон подвижного люнета 15 - 90 мм
- Ширина станина 340 мм
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 2320 х 1050 х 1340
- Габаритные размеры в упаковке (ДхШхВ) 2400 х 1160 х 2000
- Масса 2483 кг
- Масса в упаковке 2600 кг
