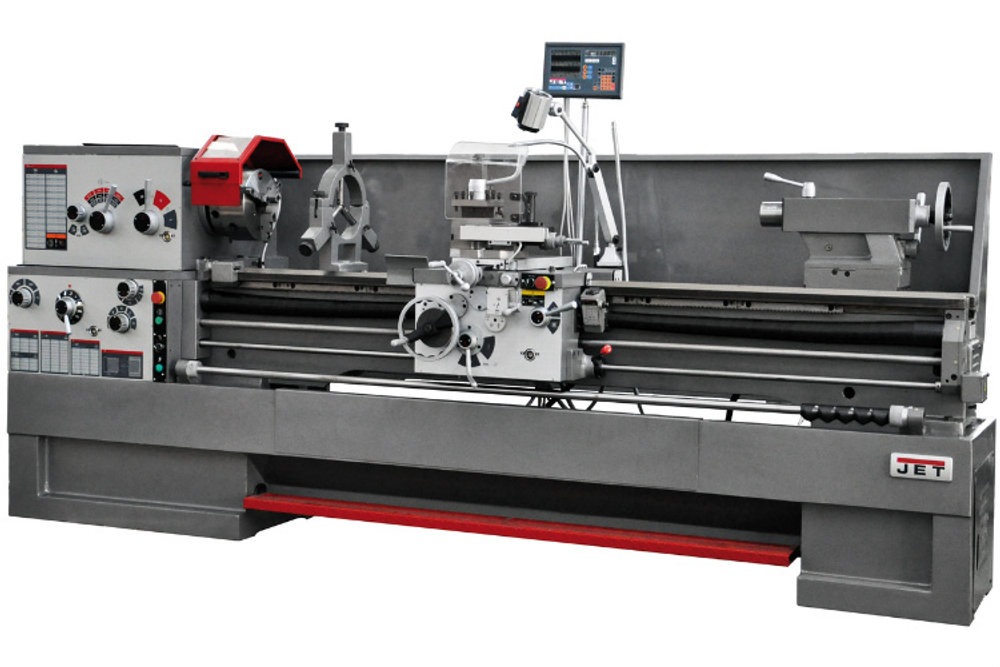

Скоростной высокоточный станок JET GH-1860 ZX DRO RFS предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 280 мм над суппортом и до 698 мм при снятом мостике gap (с ограничением по длине 310 мм)
В этой модели расстояние между центрами увеличено до 1524 мм, для увеличения скорости работы с длинными заготовками предусмотрен режим быстрого перемещения суппорта. Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя на превышает 9 микрон, а точность обработки составляет 0.01 мм. GH-1860 ZX DRO RFS оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака
Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на GH-1860ZX DRO RFS установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Ускоренное продольное перемещение суппорта (RFS)
- Современный аналог 1К62
Комплектация:
- 3-х кулачковый патрон Ø 250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø 300 мм
- Планшайба Ø 400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0.005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект вибро-опор
Параметры:
- Напряжение 400 Вольт
- Мощность двигателя 5.5 кВт
- Мощность насоса СОЖ 0.09 кВт
- Объем бака СОЖ 15 л
- Диаметр обточки над станиной 460 мм
- Диаметр обточки над съемным мостиком gap 690 мм
- Длина съёмного мостика 310 мм
- Диаметр обточки над поперечным суппортом 280 мм
- Расстояние между центрами 1500 мм
- Частота вращения шпинделя 25 - 1800 об/мин
- Количество скоростей шпинделя 12
- Конус шпинделя МК-7
- Присоединение шпинделя D1-8 (DIN 55029)
- Диаметр проходного отверстия шпинделя 80 мм
- Диапазон продольной подачи 0.06-1.7 мм/об
- Количество продольных подач 46
- Диапазон поперечной подачи 0.03-0.85 мм/об
- Количество поперечных подач 36
- Диапазон метрической резьбы 0.5 - 20 мм
- Количество метрических резьб 24
- Дюймовая резьба 1'5/8 - 72 TPI
- Количество дюймовых резьб 61
- Модульная резьба 0.25 - 10 MP
- Количество модульных резьб 20
- Диапазон питчевой резьбы 3-1/4 - 96 DP
- Количество питчевых резьб 45
- Шаг ходового винта 6 мм
- Макс. размер резца 25 x 25 мм
- Ход поперечного суппорта 300 мм
- Ход верхнего суппорта 130 мм
- Ускоренное перемещение продольного суппорта 5 м/мин
- Ускоренное перемещение поперечного суппорта нет
- Пиноль задней бабки МК-5
- Ход пиноли задней бабки 150 мм
- Диаметр пиноли 75 мм
- Диапазон неподвижного люнета 20-200 мм
- Диапазон подвижного люнета 12 – 90 мм
- Ширина станины 335 мм
- Страна производства Китай
- Габаритные размеры (ДхШхВ) 2830 х 1050 х 1370 мм
- Габаритные размеры в упаковке (ДхШхВ) 3000 х 1160 х 2000 мм
- Масса 2832 кг
- Масса в упаковке 3100 кг
