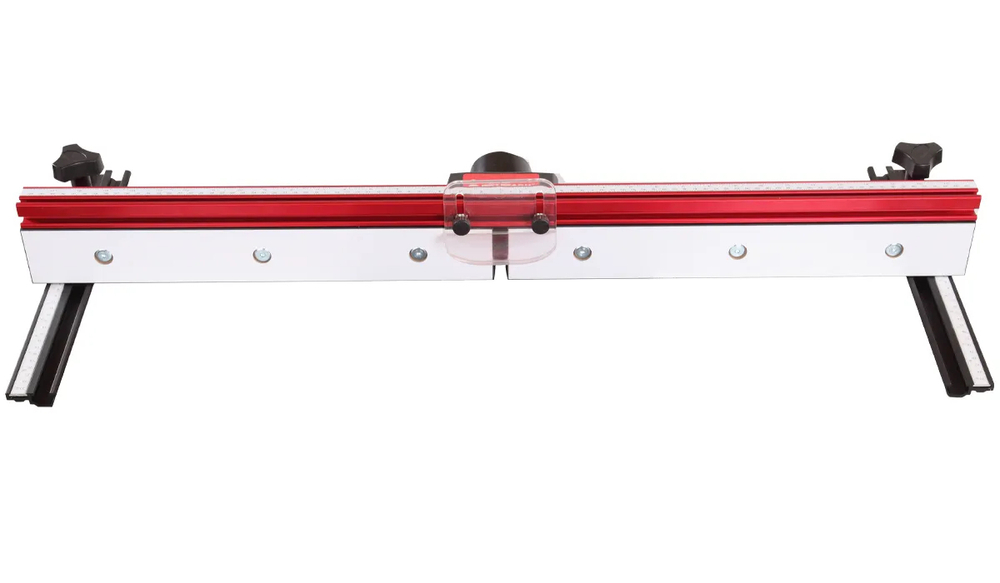

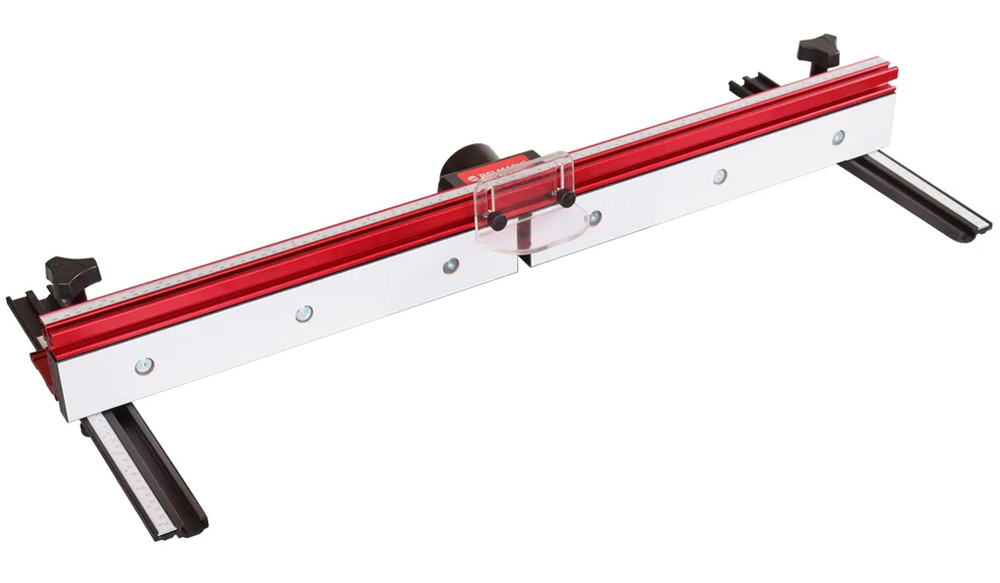

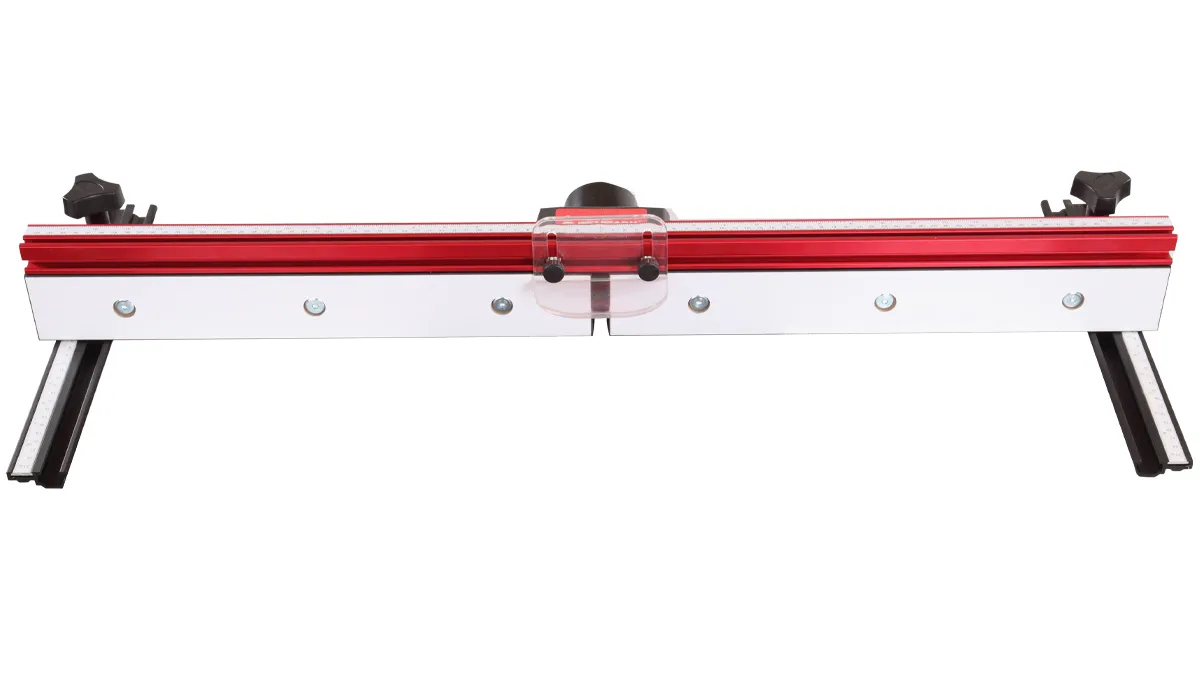

Упор параллельный Belmash RT-800 предназначен для установки на основание фрезерного станка Belmash RT800

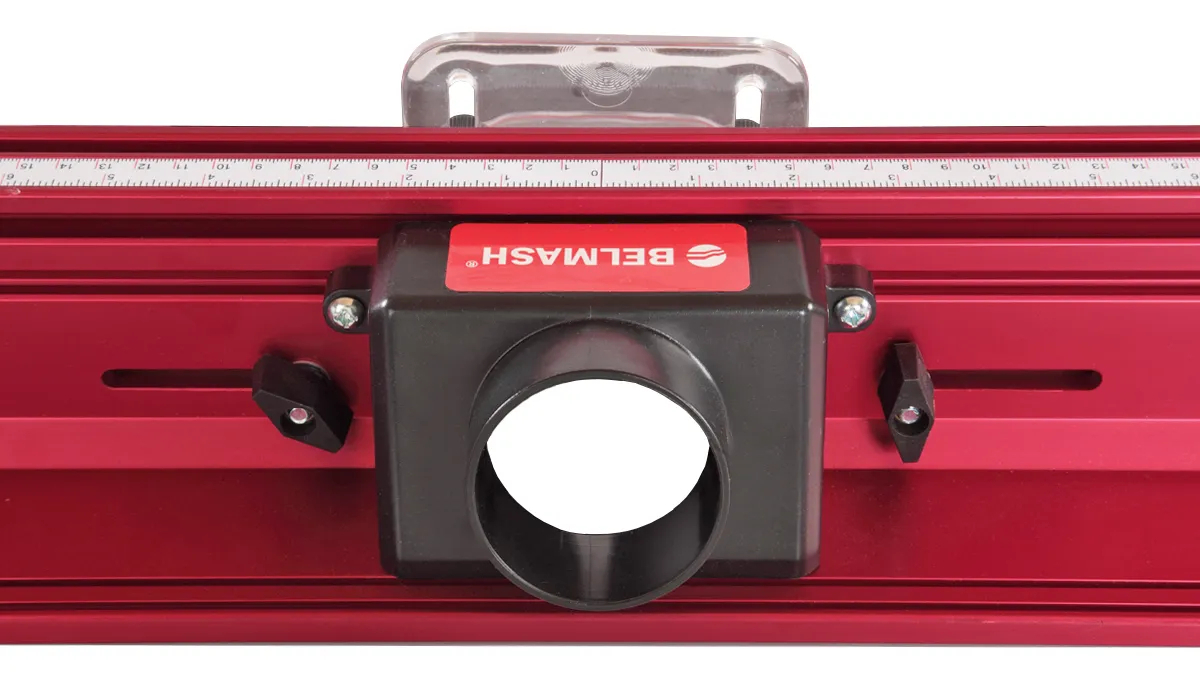

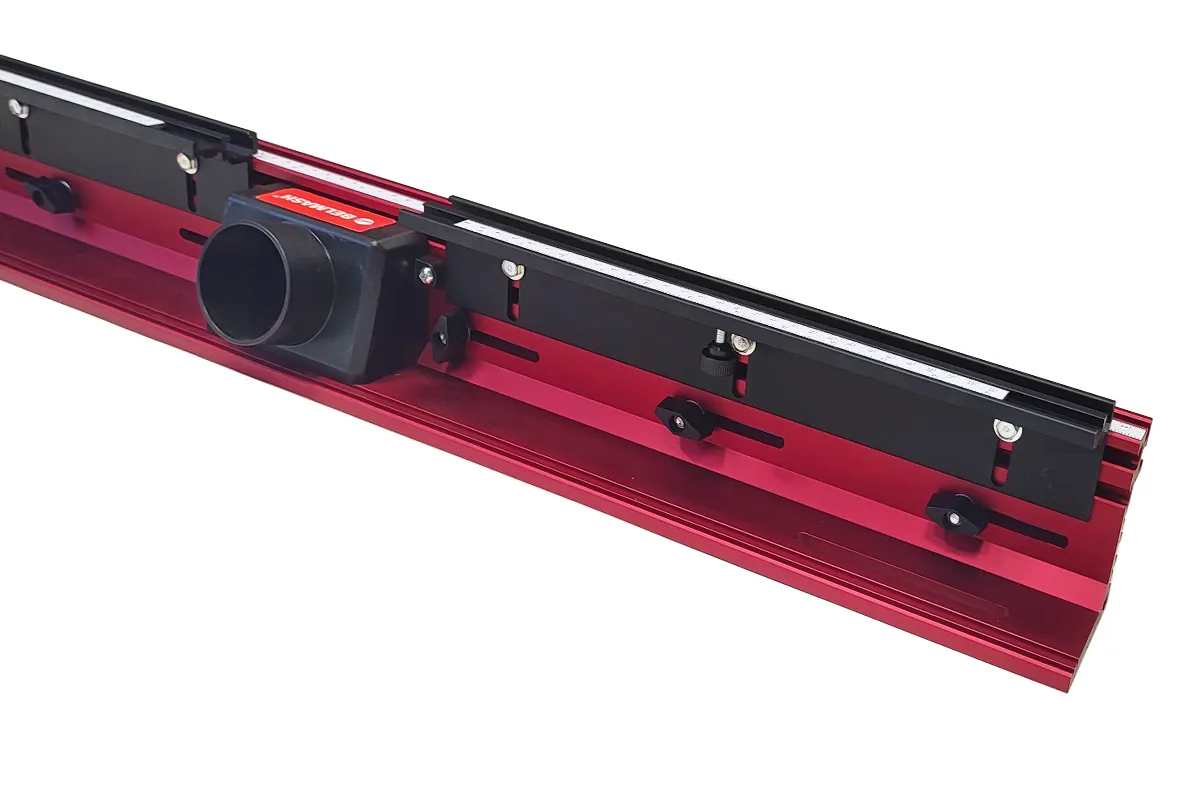

Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 450×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Ход щечки составляет 52 мм. Общая высота упора - 107 мм. Длина упора с максимально разведенными в обе стороны щечками - 1020 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (D030A, D031A, в комплект поставки не входят) и шкала в миллиметрах и дюймах. Сзади размещен патрубок для отведения отходов резания (диаметр 63,5 мм), положение патрубка можно регулировать.

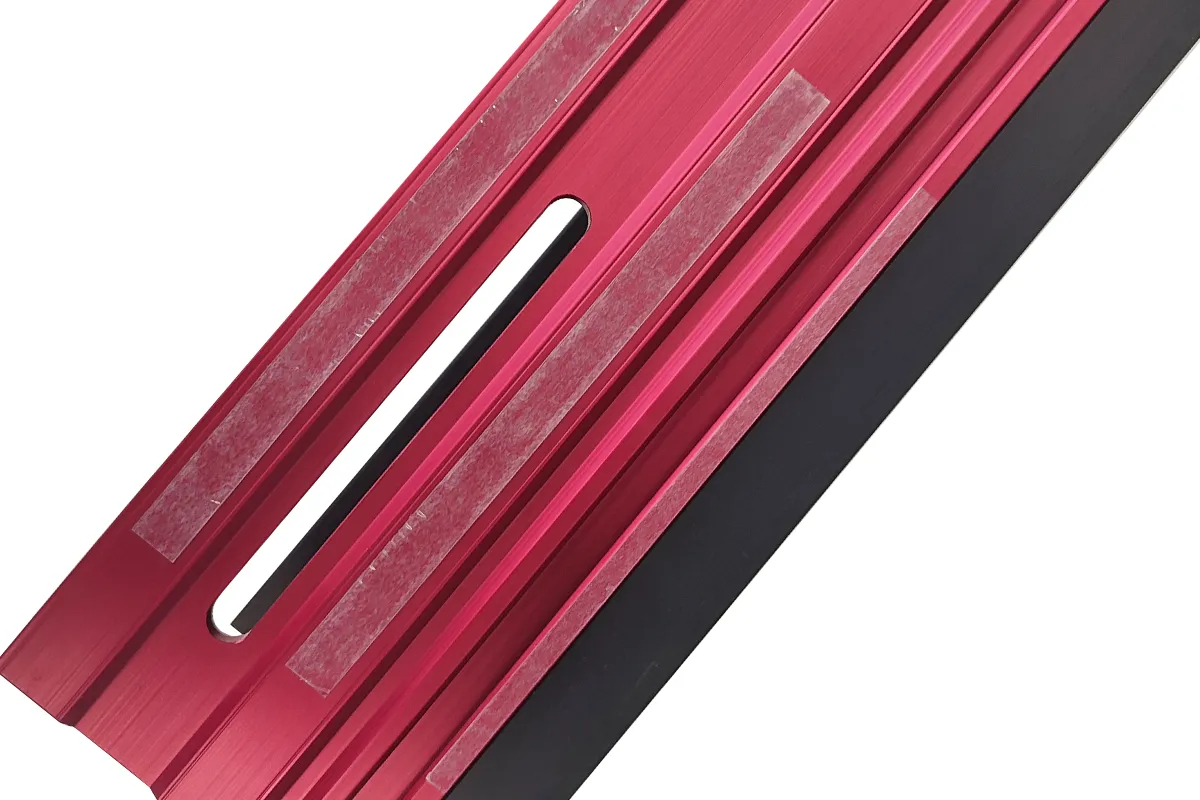

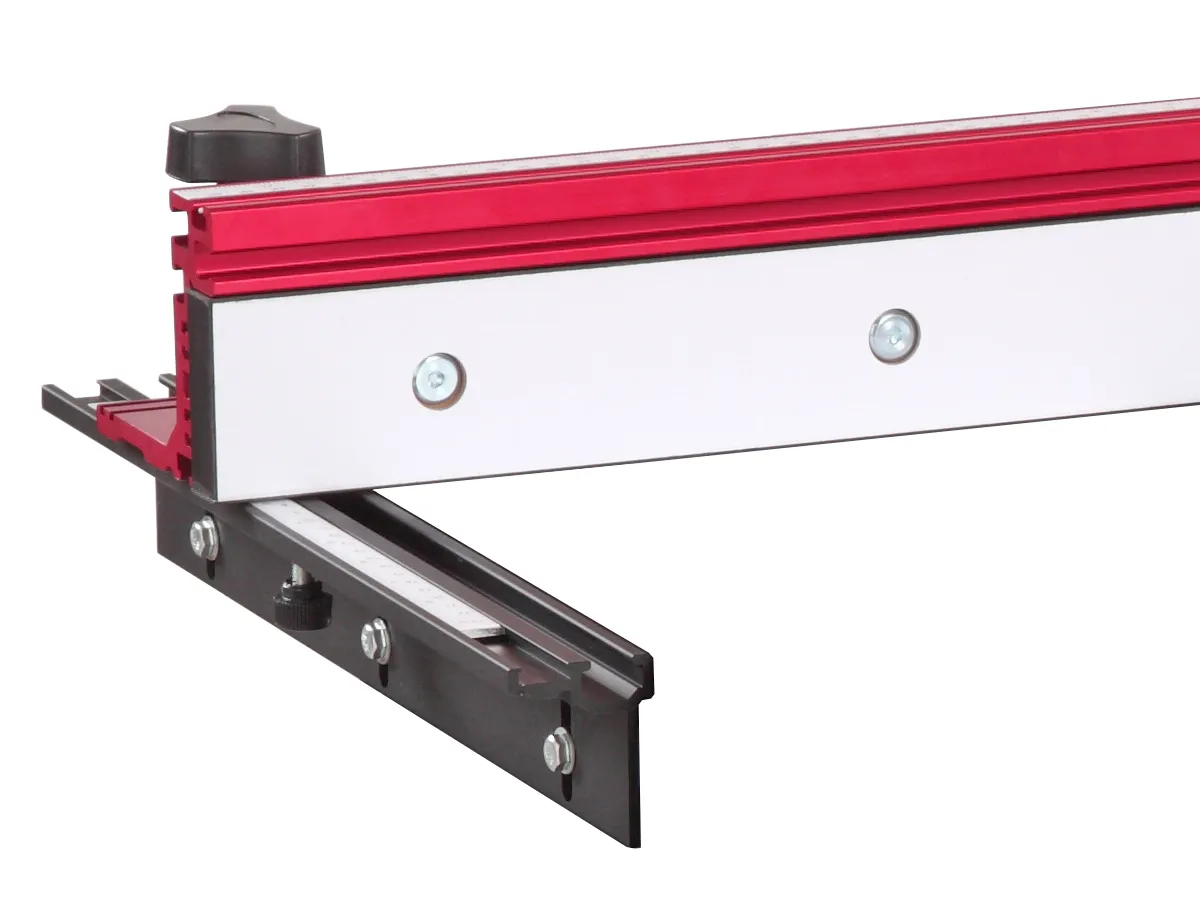

В комплекте с упором имеются направляющие с регулируемыми шкалами для точного позиционирования (для транспортировки они закреплены болтами на задней части упора). Они устанавливаются по бокам фрезерного стола длиной 800 мм (например, рабочий стол RT800 имеет параметры 800×600 мм). Но упор можно закрепить и другим способом. Для этого на нижней части основания упора сзади имеются два паза 110×10 мм каждый (расстояние между пазами - 628 мм). Кроме того, низ упора имеют шесть силиконовых накладок для плавного перемещения.

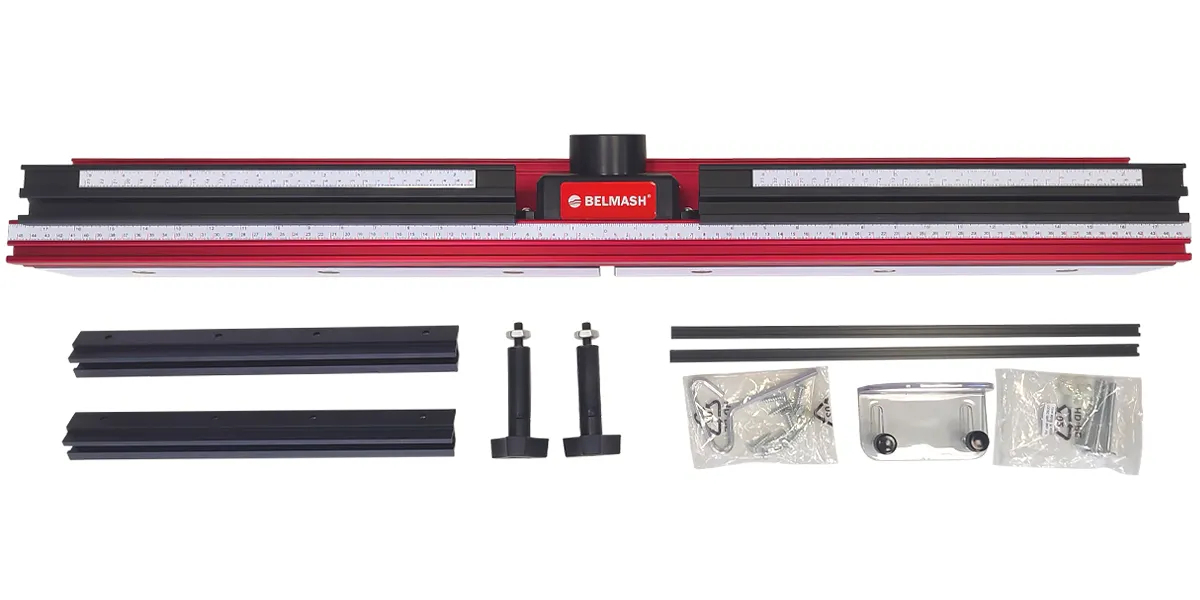

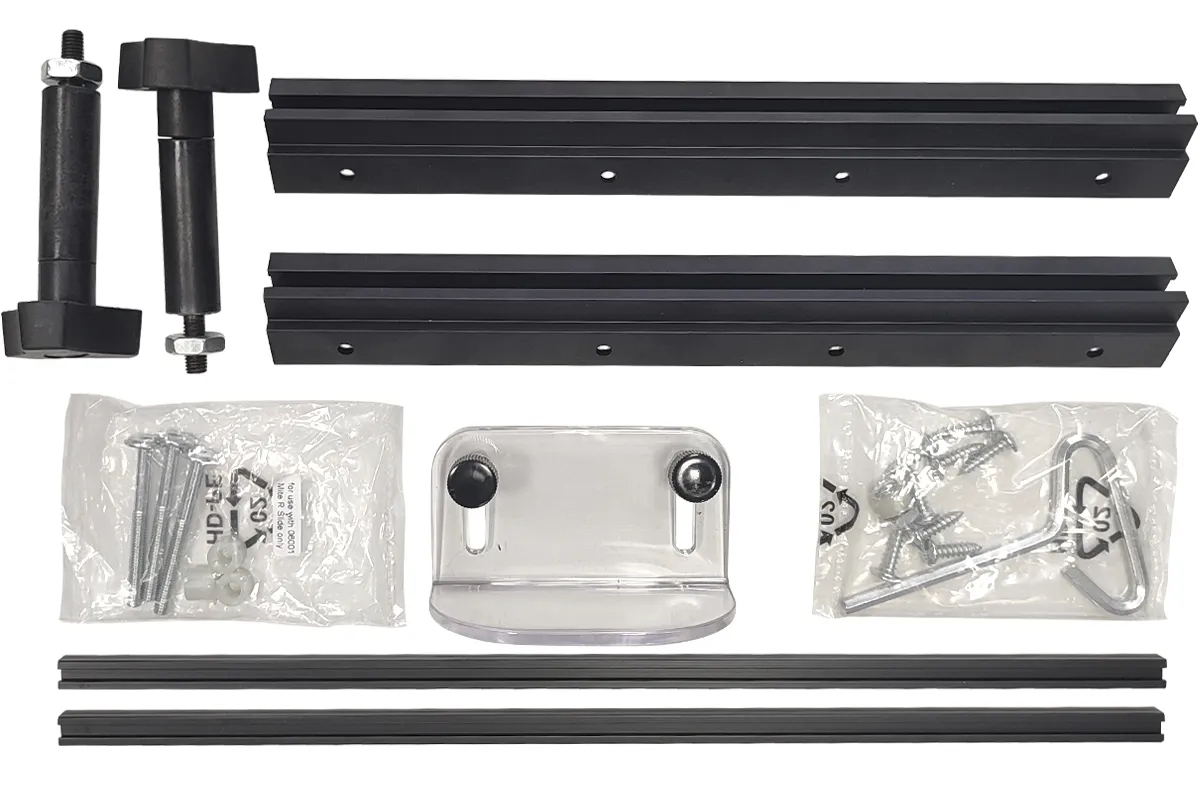

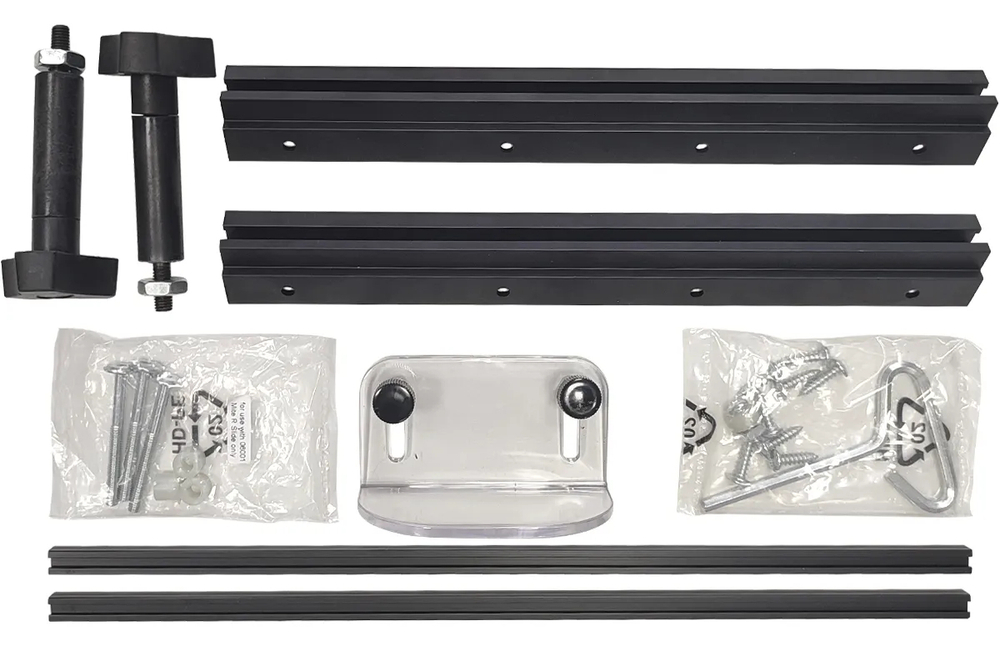

Комплектация:
Упор параллельный в сборе с направляющими
Экран защитный с крепежом
Кронштейн 2 шт
Планка 2 шт
Болт с втулкой 3 шт
Ключ шестигранный
Винт-барашек с гайкой 2 шт
Комплект крепежа
Руководство по эксплуатации

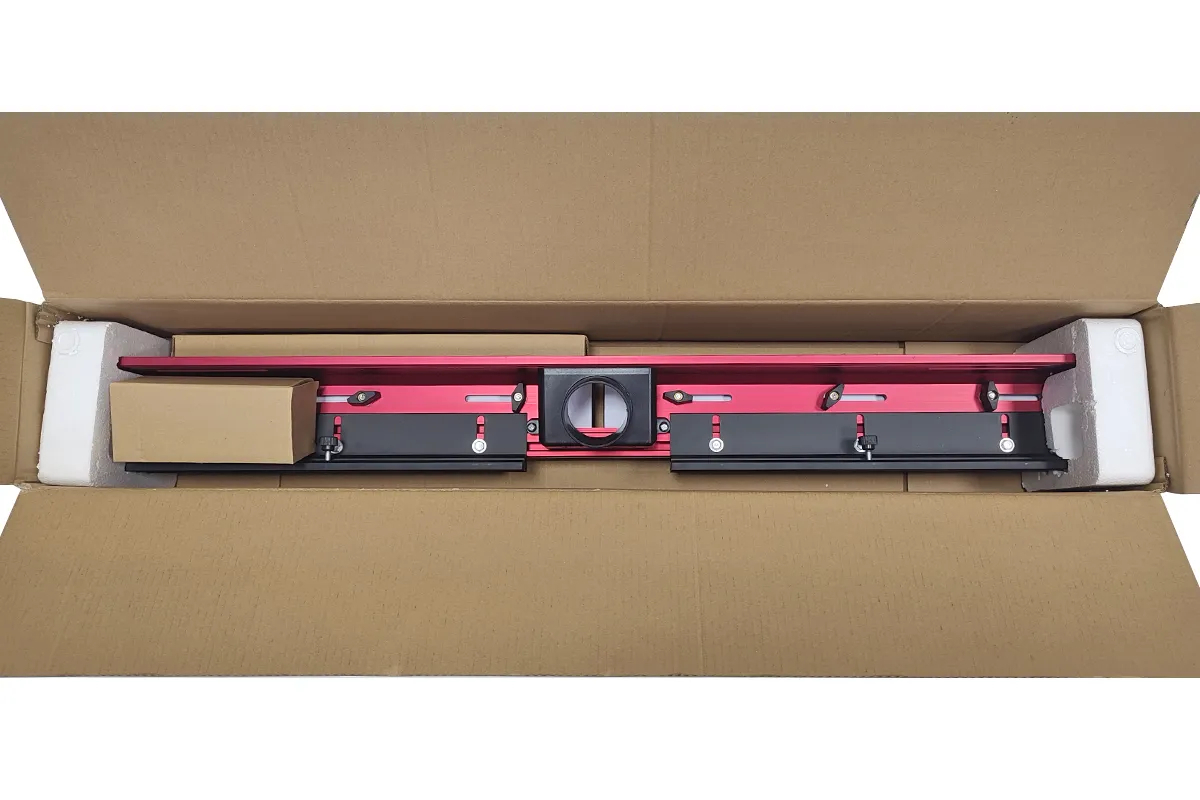

Упаковка
