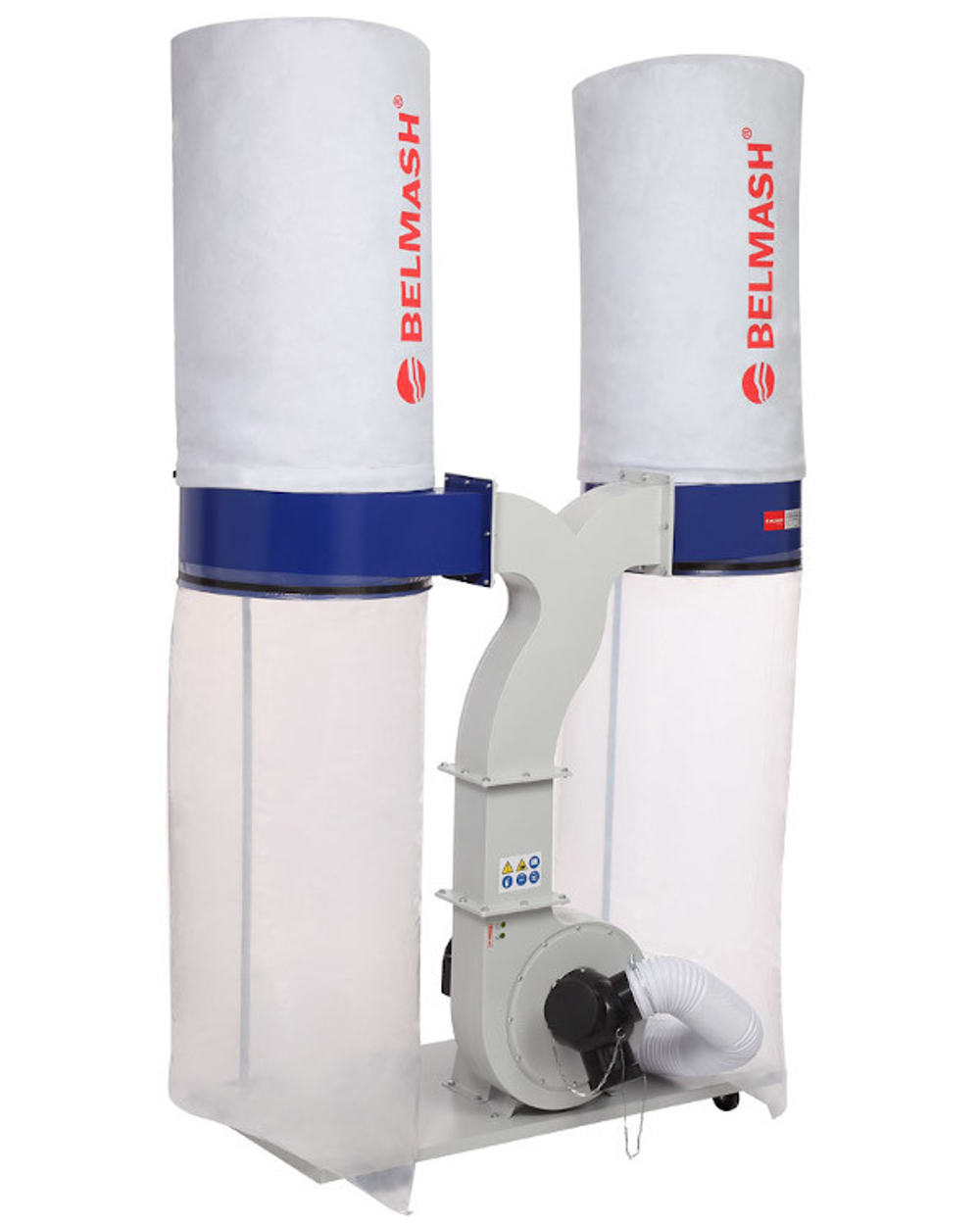

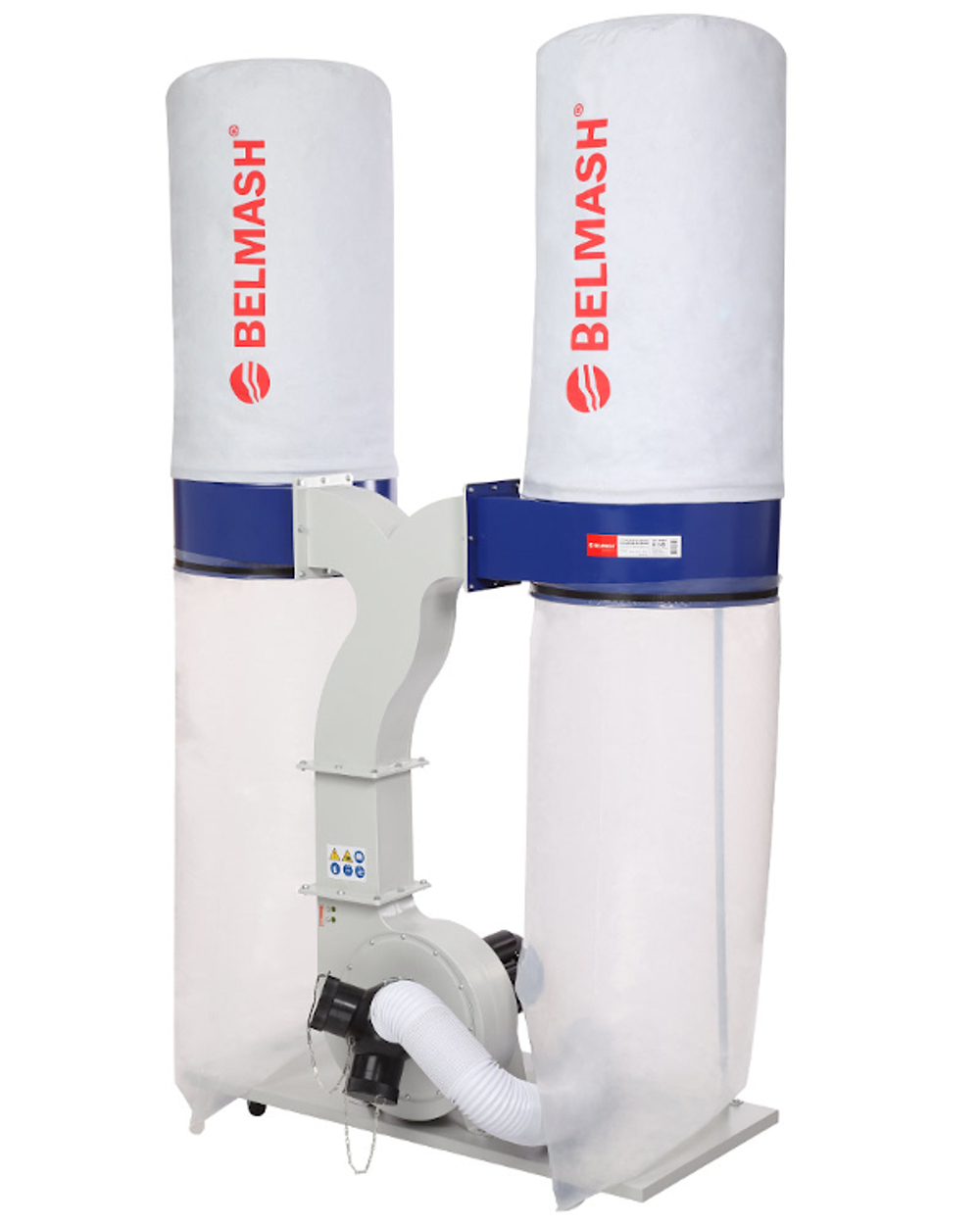

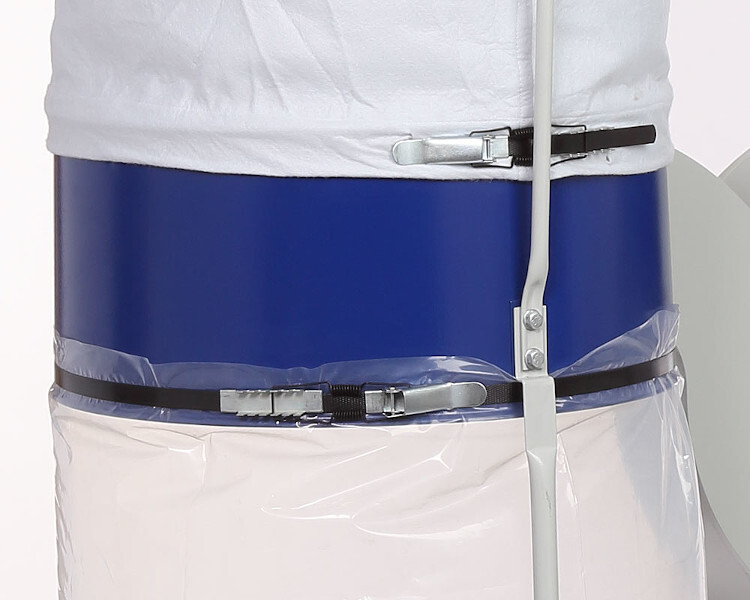

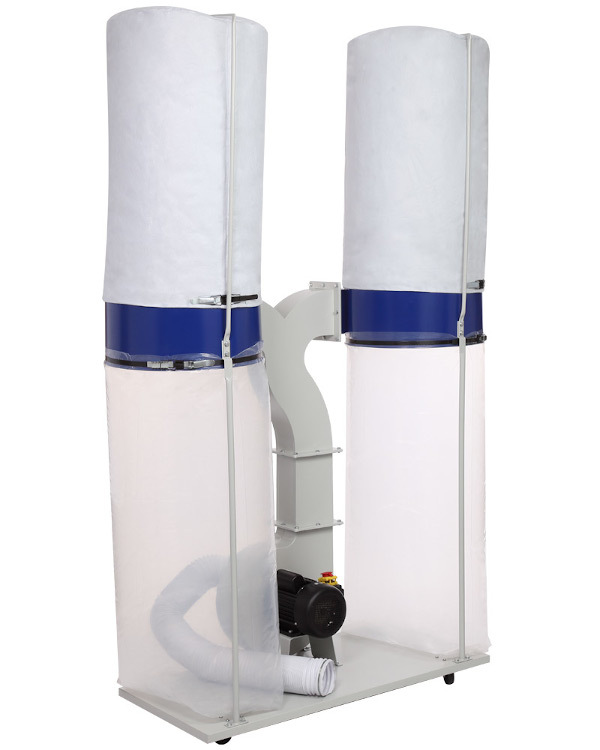

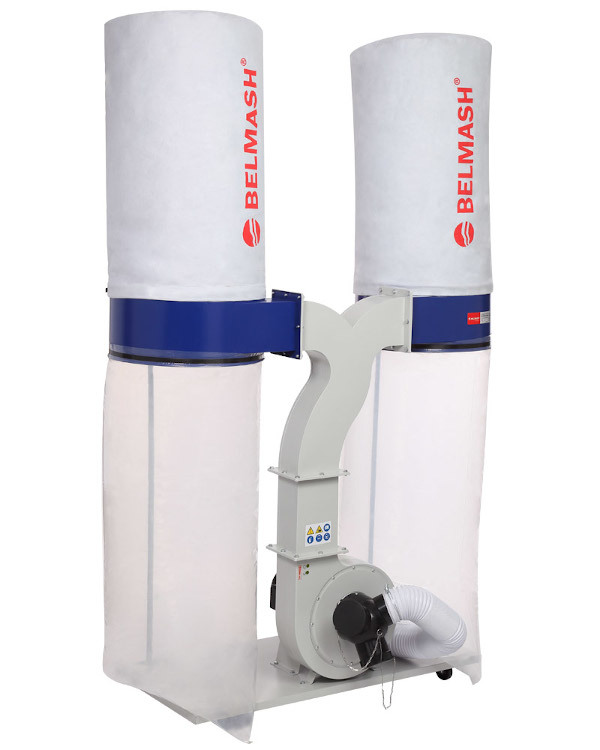

Вытяжная установка Belmash DC3900 - одна из самых мощных моделей в линейке вытяжных установок (2200 Вт). Рассчитана на подключение к сети 230 В. Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.). Двигатель асинхронный, мощность 2200 Вт, крыльчатка металлическая. Благодаря адаптеру, входящему в комплект поставки, возможно подключение сразу трех станков, но возможно и подключение только одного, для этого нужно закрыть один из патрубков специальной крышкой. На установке изначально установлен фильтр мешок, который опционально можно заменить на фильтр-картридж. Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской. Конструкция Belmash DC3900, установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-мешок сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общем основании с помощью кронштейнов и стоек.

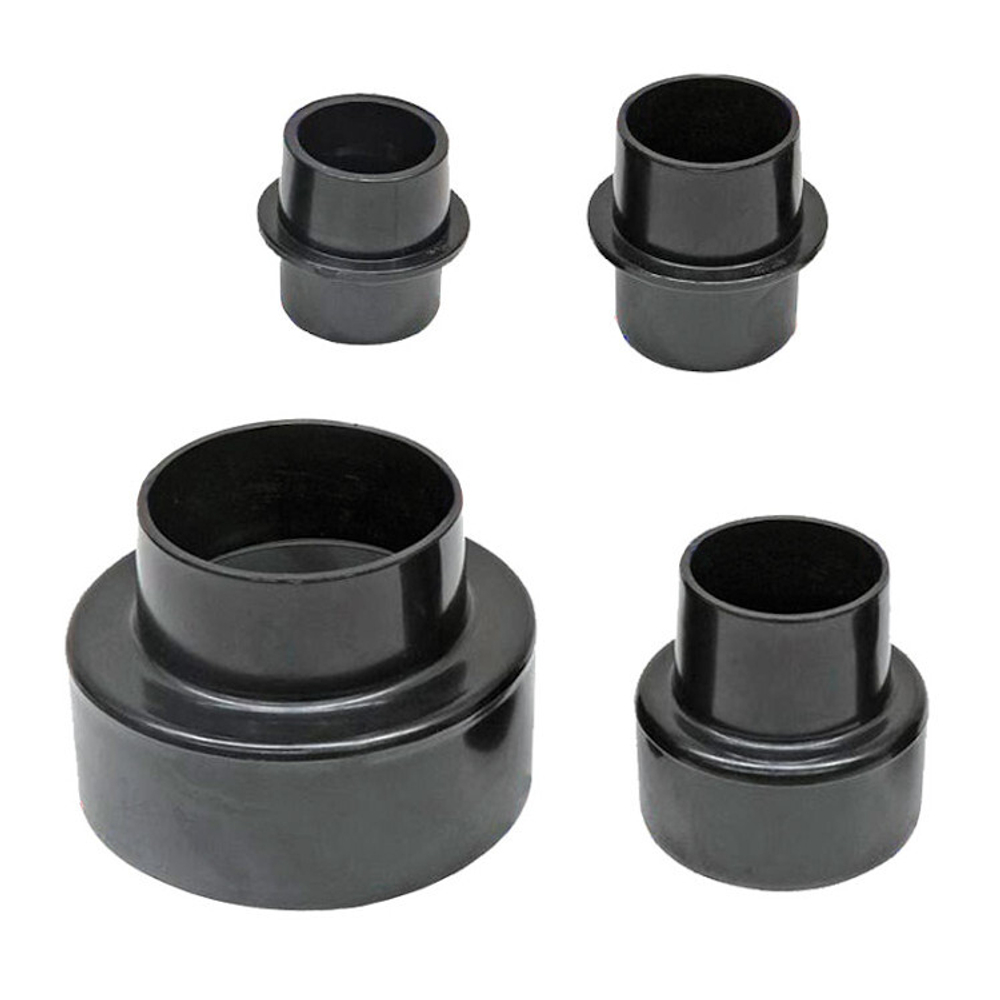

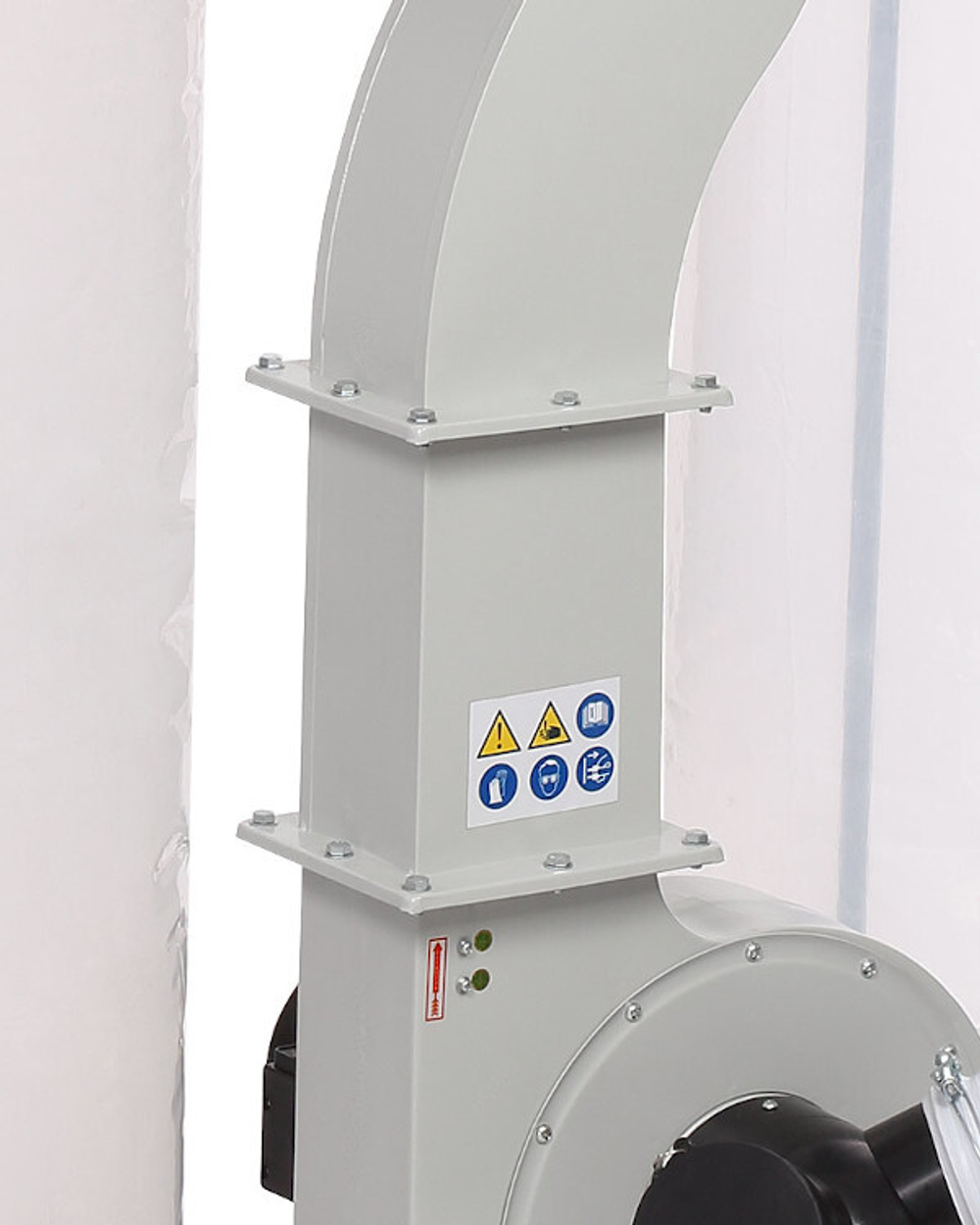

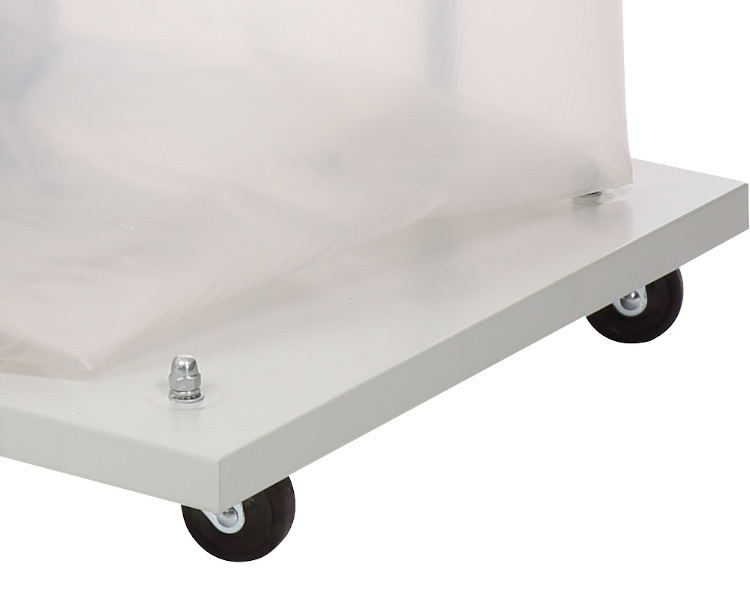

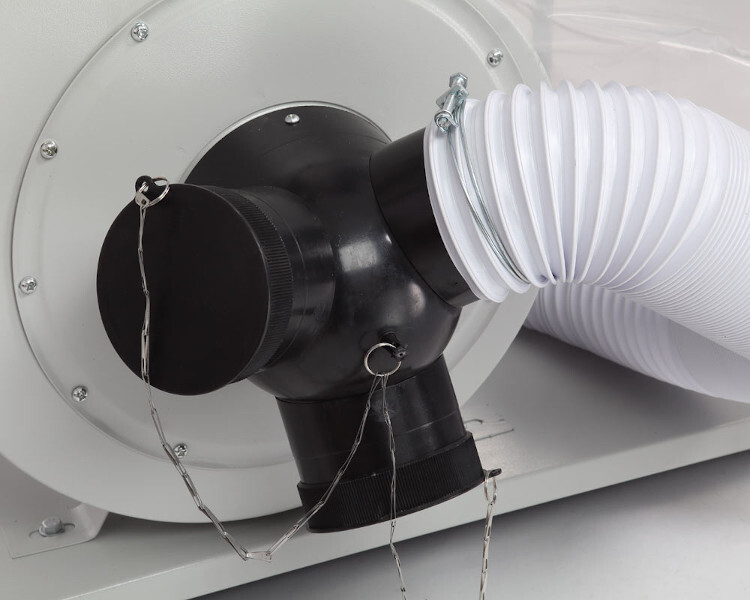

Выходной патрубок корпуса установки соединяется с обеими секциями тройником. В комплект поставки входит 4-х секционный переходник. На входной патрубок вытяжки (Ø150 мм) устанавливается адаптер с тремя входами (Ø100 мм). Одновременно можно подключить три точки удаления отходов резания. Не нужные патрубки можно закрыть крышкой. Установка имеет внушительные размеры: высота – 2,25 м, ширина – 1,42 м. Но несмотря на это ее легко перемещать по мастерской за счет поворотных колес на основании.
Параметры:
- Мощность 2200 Вт
- Объем стружкосборника 190 л.
- Объем всасывания 3900 м3/час
- Частота вращения крыльчатки на холостом ходу 2800 об/мин
- Разрежение воздуха 1800 Па
- Напряжение питающей сети 230 В
- Частота тока 50 Гц

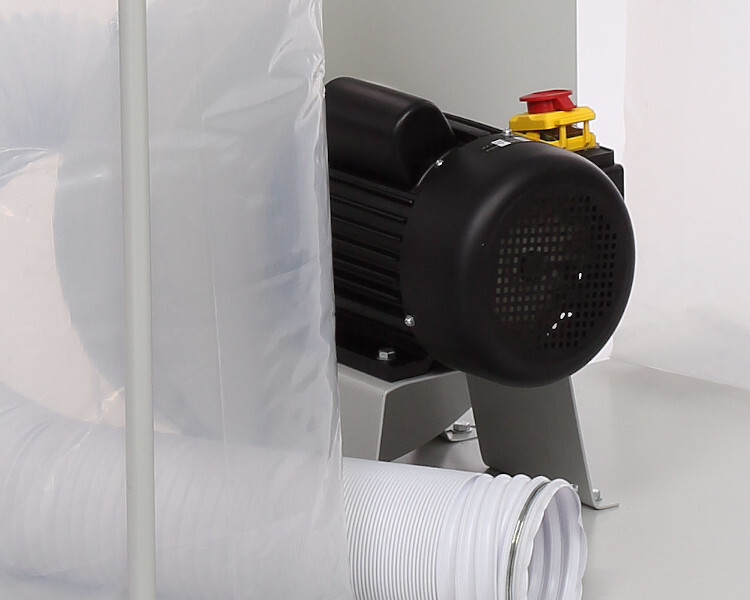

- Тип электродвигателя Асинхронный
- Размер стружкосборника (Д × В) 500 × 1100 мм
- Уровень фильтрации 30 мкм
- Диаметр крыльчатки 300 мм
- Диаметр входного патрубка 100 мм

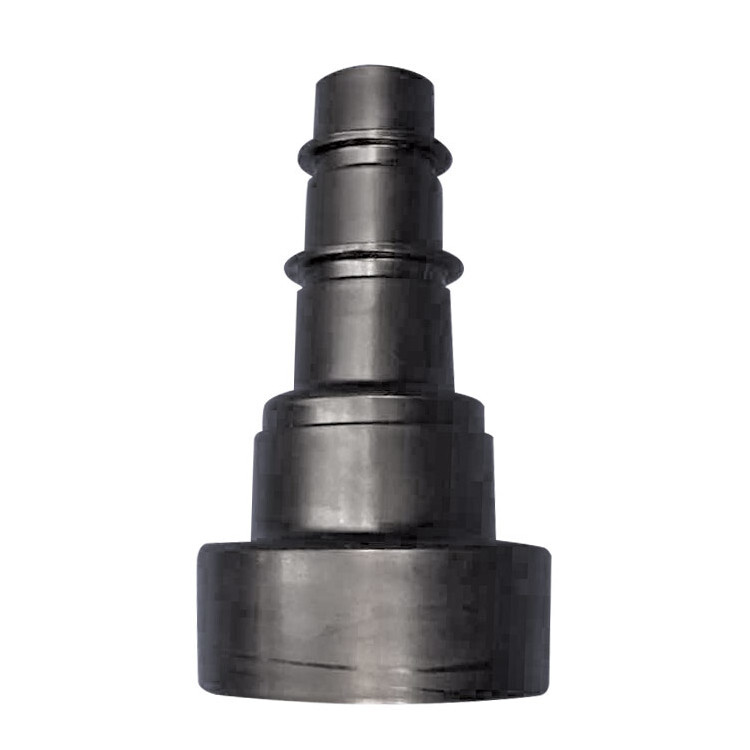

- Диаметры 4-х секционного переходника 97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 мм
- Размер фильтр-мешка (Д × В) 500 × 850 мм
- Количество входных патрубков адаптера переходного 3 шт.
- Габаритный размер (Д × Ш × В) 1500 × 720 × 2200 мм
- Размер упаковки (Д × Ш × В) 1120 × 560 × 570 мм
- Гарантийный срок 12 мес.
- Страна происхождения Китай
- Масса нетто 48,4 кг
- Масса брутто 53 кг
Комплектация:
- Установка вытяжная
- Опора фильтр-мешка 2 шт.
- Шланг подключения
- Удлинение трубы соединительной
- Труба соединительная
- Стойка 2 шт.
- Уплотнитель 4 шт.
- Основание установки
- Колеса 4 шт.
- Переходник 4-х секционный
- Крышка адаптера 2 шт.
- Адаптер переходной
- Хомут шланга подключения 2 шт.
- Зажим 4 шт.
- Стружкосборник 4 шт.
- Фильтр-мешок 2 шт.
- Корпус разделительный 2 шт.
- Кронштейн электродвигателя
- Комплект крепежа
- Руководство по эксплуатации
- Упаковка
