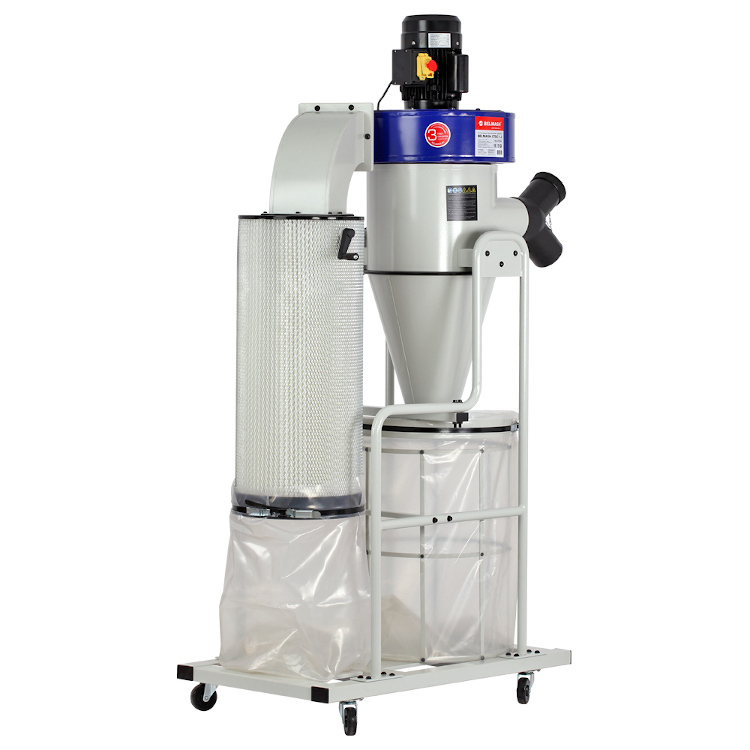

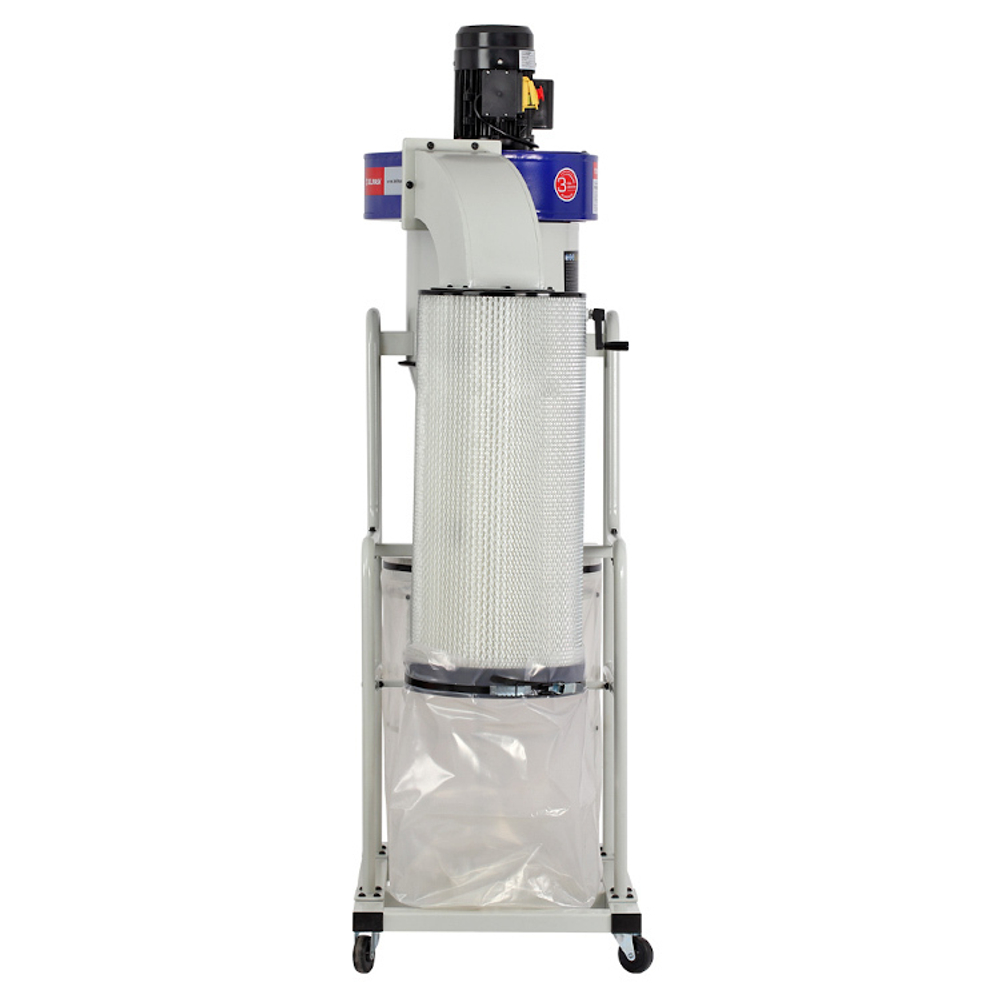

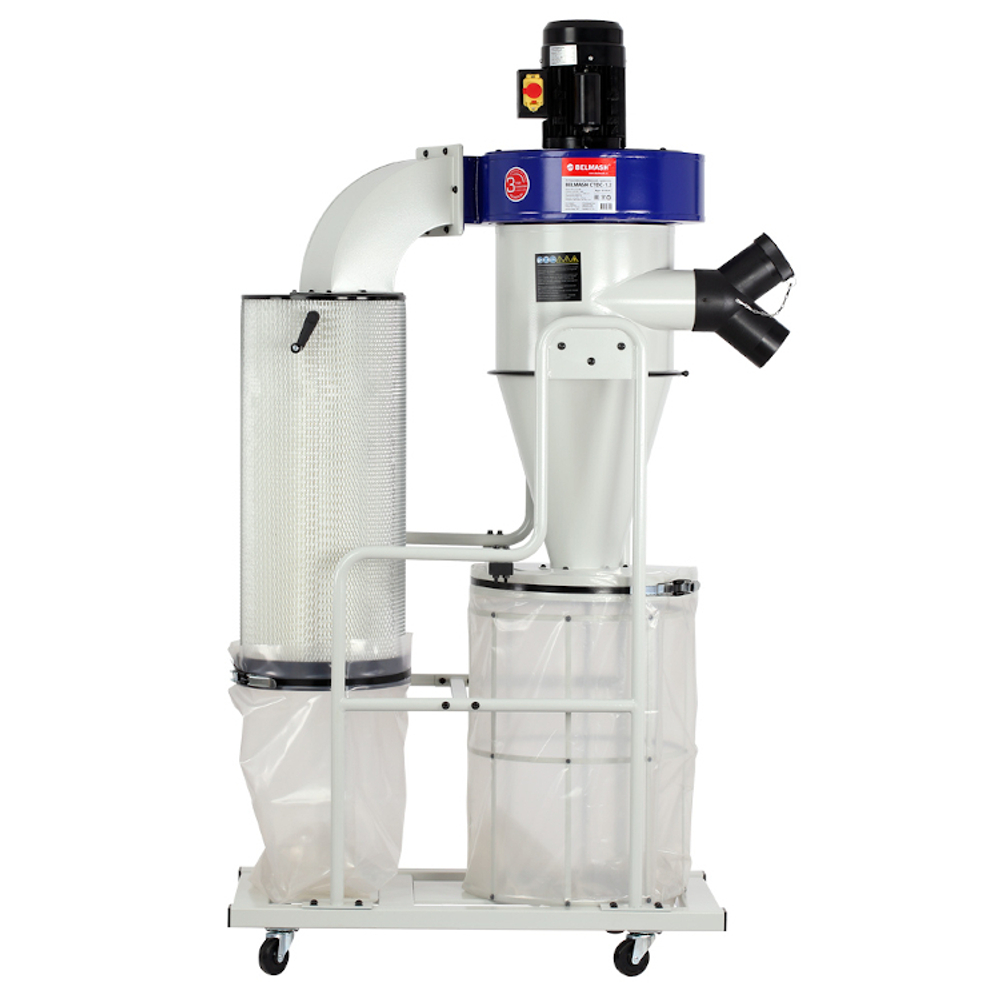

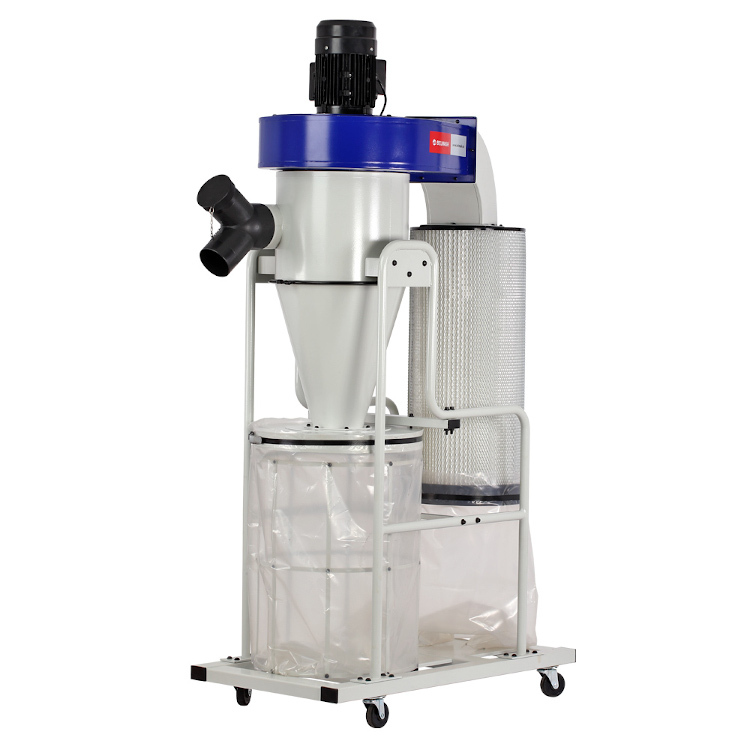

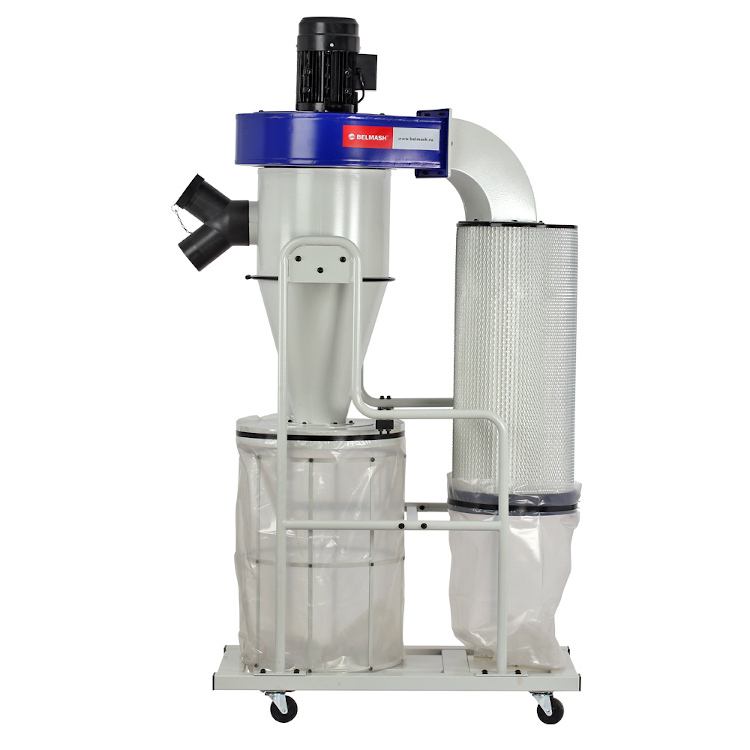

Вытяжная установка Belmash CTDC-1.2 предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Рассчитана на подключение к сети 230 В. Мощность 2200 Вт. Сначала воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса циклона. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в большой стружкосборник. Это первая ступень очистки. Затем воздух поступает в фильтр-картридж, где за счет прохождения потока через фильтрующий элемент с большой площадью поверхности (3,5 кв. м) происходит окончательная очистка. Мелкие частицы собираются в малом мешке, который крепится под фильтром. Это вторая ступень очистки. Очистка фильтра проходит ручным способом, при вращении рукоятки осевшие частицы стряхиваются вниз. Установка обладает рядом преимуществ: Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильно высокой интенсивностью всасывания. Раздельный сбор крупных и мелких отходов. Адаптер имеет два входных патрубка диаметром по 100 мм каждый. Мобильность за счет платформы с поворотными колесами. Установка компактна по сравнению с аналогичными в линейке Belmash с такой же мощностью.
Параметры:
- Мощность 2200 Вт
- Объем всасывания 1200 м3/час
- Частота вращения крыльчатки на холостом ходу 2950 об/мин
- Разрежение воздуха 2600 Па
- Напряжение питающей сети 230 В
- Частота тока 50 Гц
- Тип электродвигателя Асинхронный
- Размер стружкосборника (Д × В) 470 × 920 мм
- Уровень фильтрации 1 мкм
- Диаметр крыльчатки 350 мм
- Диаметр входного патрубка 125 мм
- Диаметр шланга подключения 100 мм
- Количество входных патрубков адаптера переходного 2 шт.
- Размер фильтрующего элемента 340 × 800 мм
- Площадь фильтрующей поверхности 3,5 кв. м.
- Габаритный размер (Д × Ш × В) 1132 × 575 × 1930 мм
- Гарантийный срок 24 мес.
- Масса нетто 85 кг
- Масса брутто 112,5 кг
- Размер упаковки место 1 (Д × Ш × В) 1055 × 750 × 670 мм
- Размер упаковки место 2 (Д × Ш × В) 1240 × 790 × 180 мм
- Размер упаковки место 3 (Д × Ш × В) 850 × 425 × 425 мм
Комплектация:

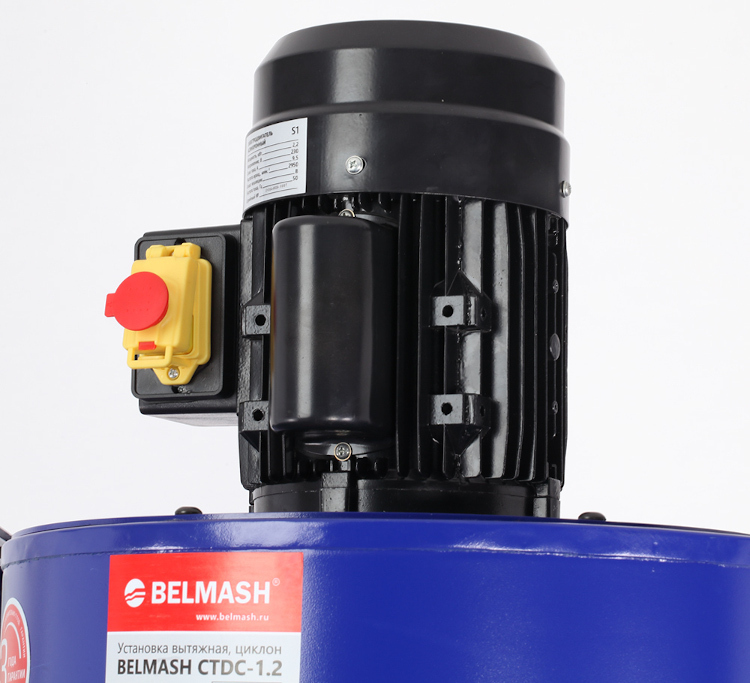

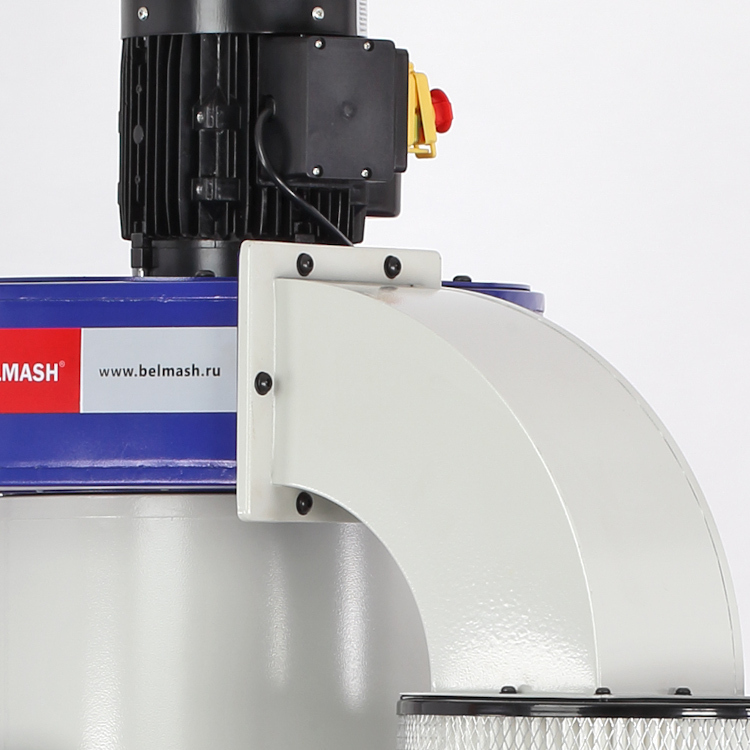

- Корпус крыльчатки с двигателем и циклоном
- Фильтр-картридж

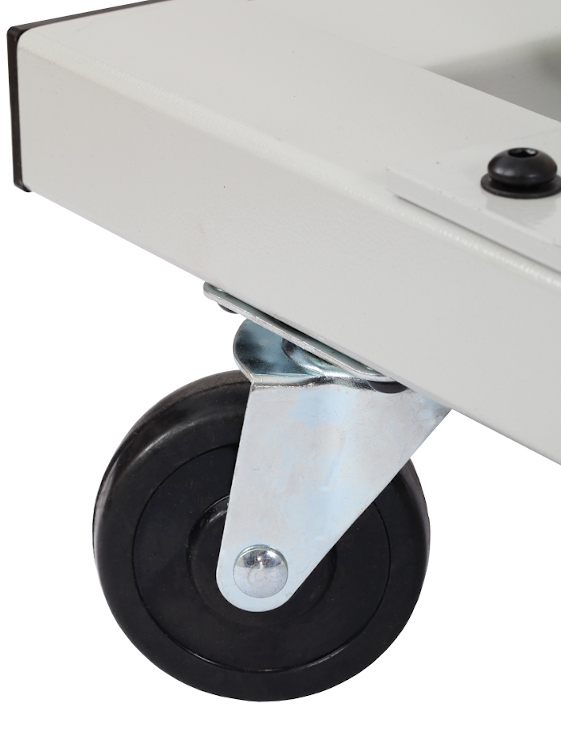

- Колесо поворотное
4 шт.
- Адаптер входного патрубка с крышкой

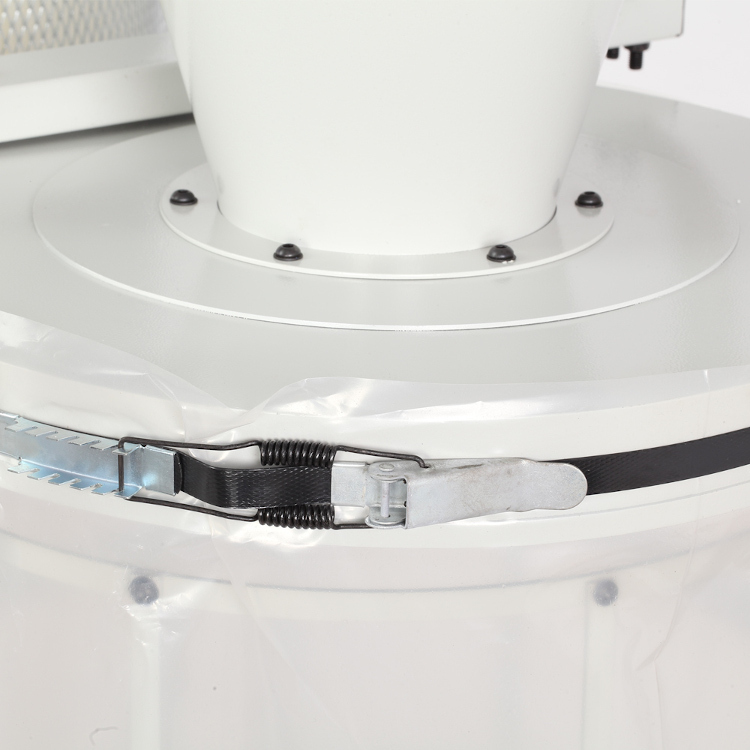

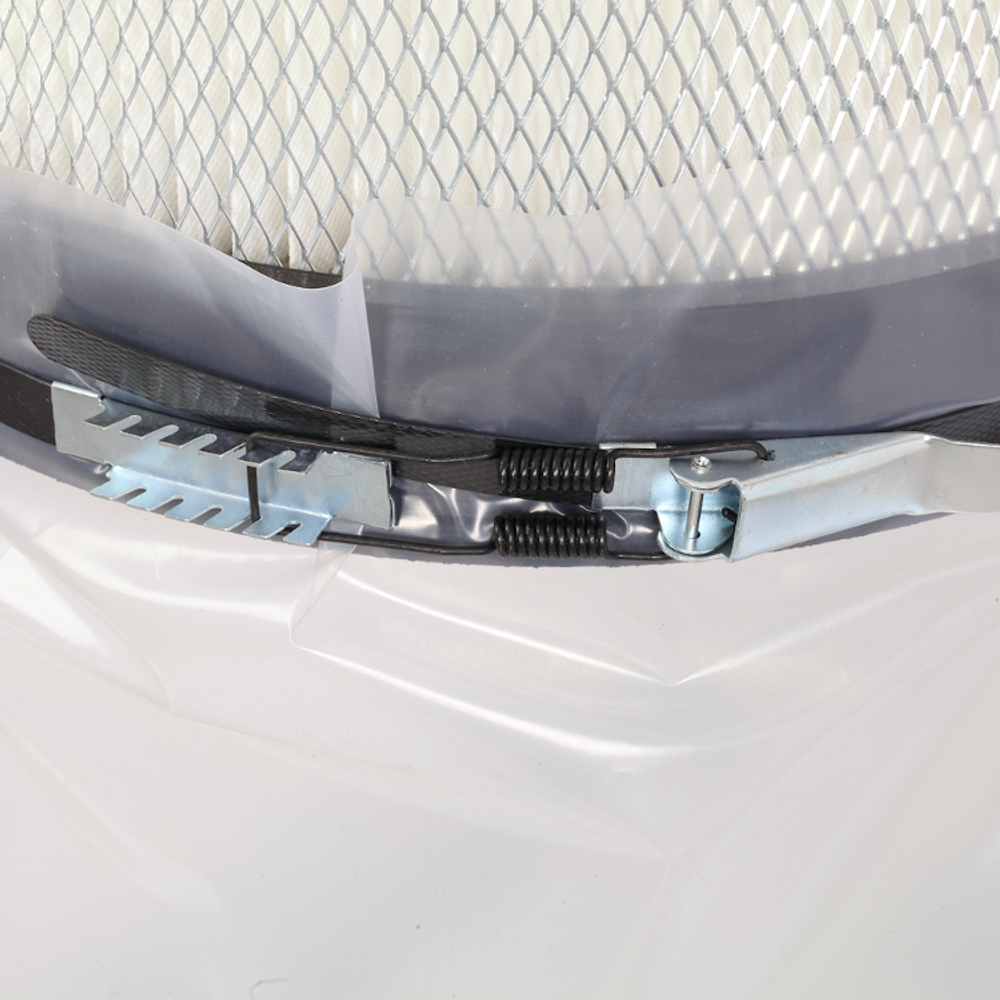

- Зажим стружкосборника малого
- Зажим стружкосборника большого
- Мешок-стружкосборник малый

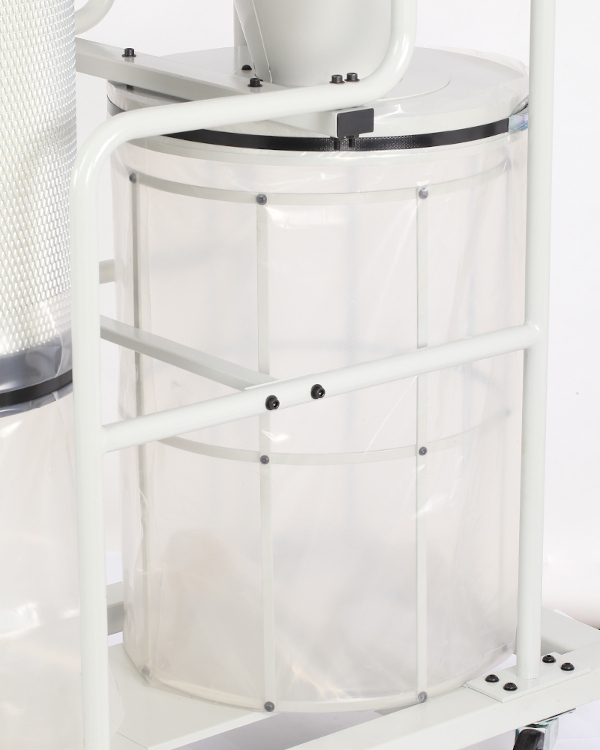

- Мешок-стружкосборник большой

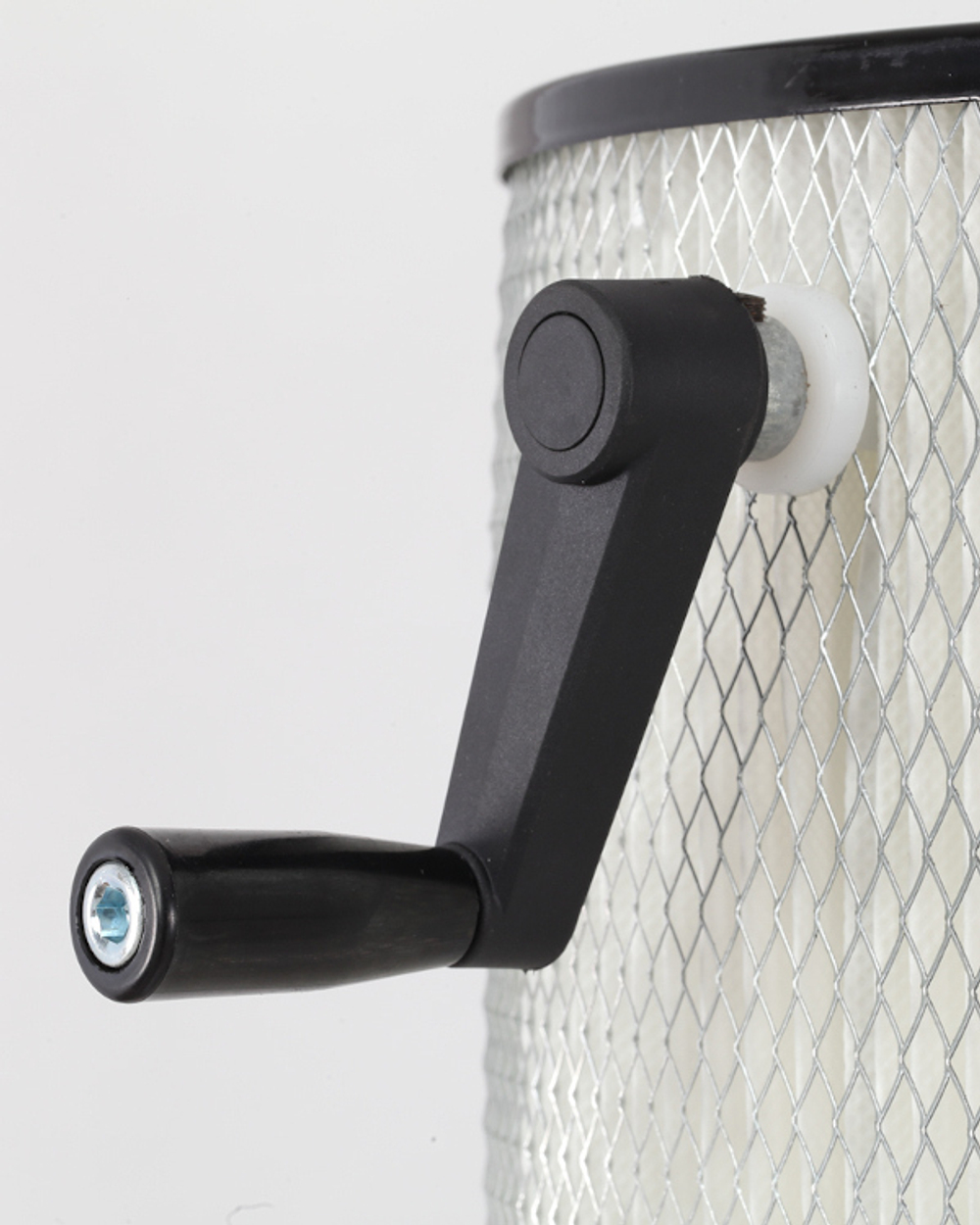

- Рукоятка для стряхивания
- Планка соединительная 8 шт.
- Зажим корпуса циклона
- Кольцо соединительное 3 шт.
- Основание (для крепления большого мешка)
- Заглушка трубки соединительной 2 шт.
- Трубка соединительная
- Опора поперечная
- Стойка 2 шт.
- Заглушки платформы 4 шт.
- Платформа установки 4 шт.
- Прокладка патрубка соединительного 2 шт.
- Патрубок соединительный
- Руководство по эксплуатации
- Комплект ключей
- Комплект крепежа
- Упаковка
