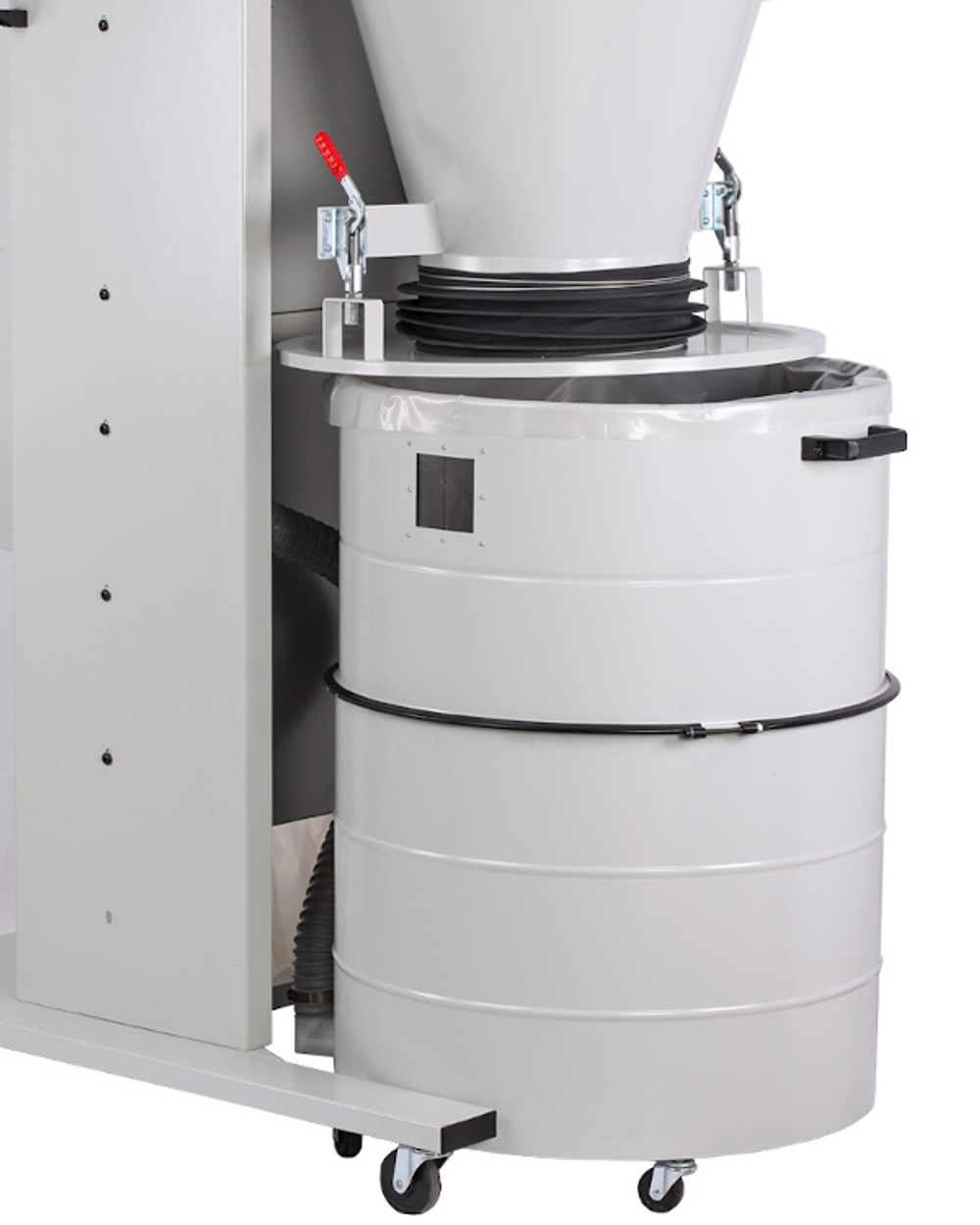

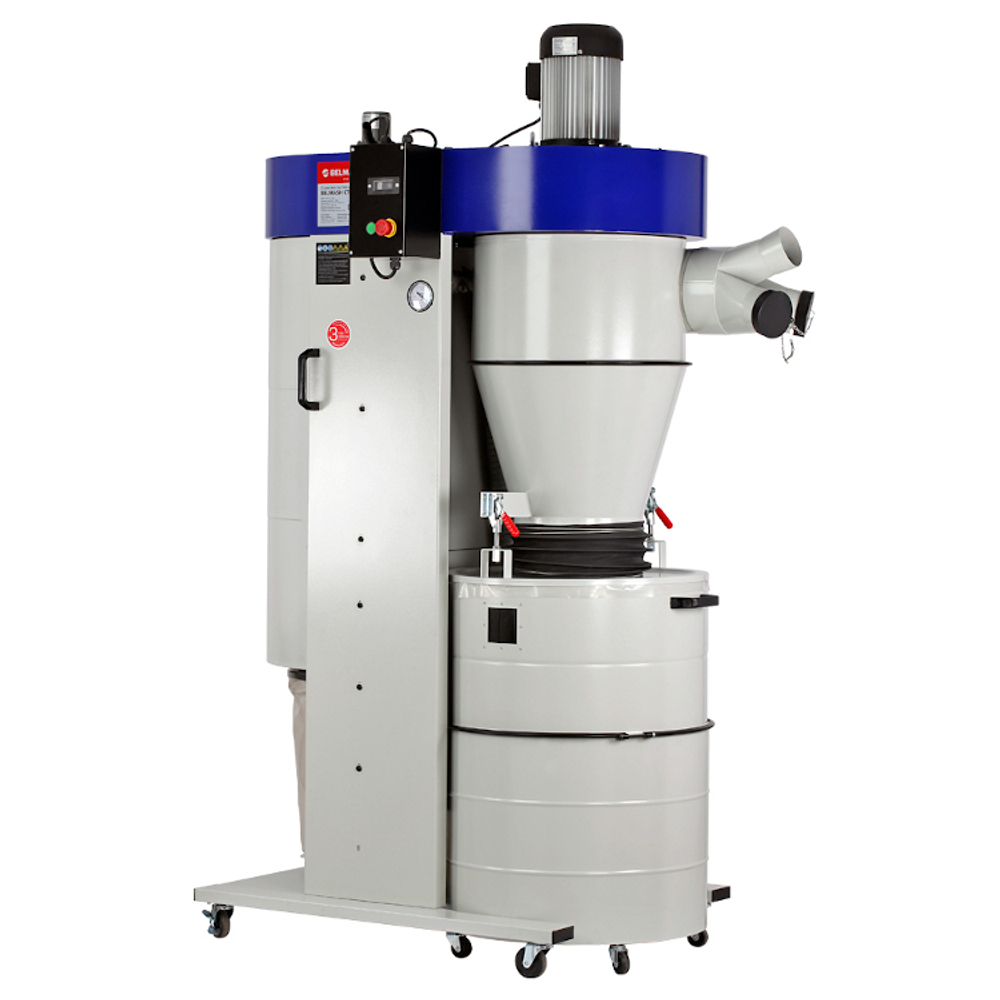

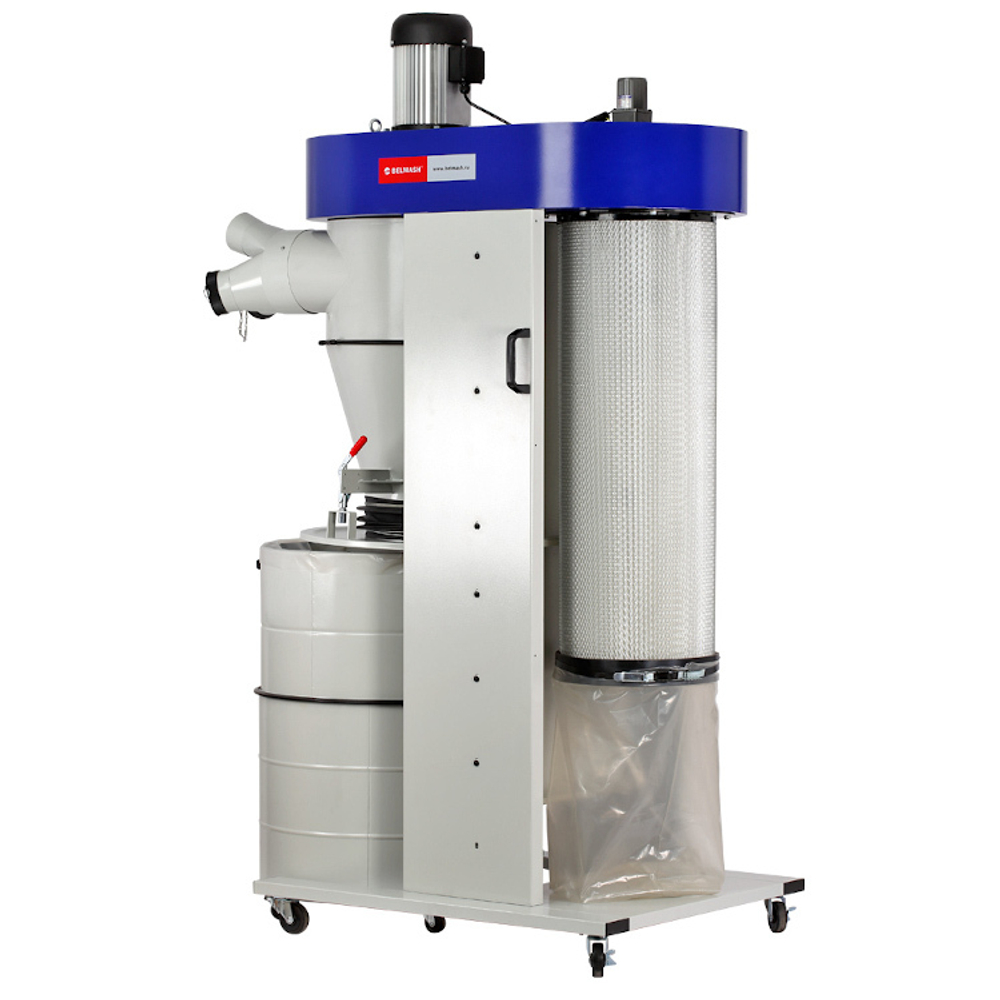

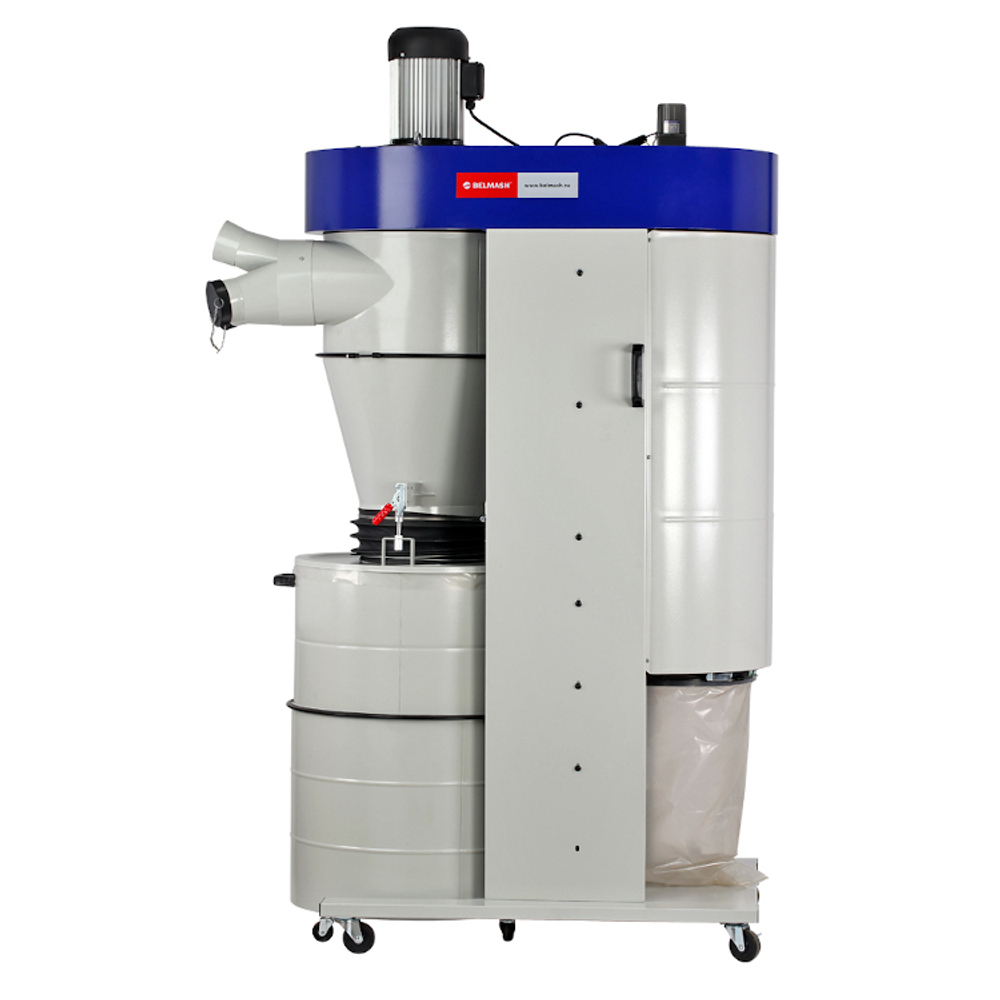

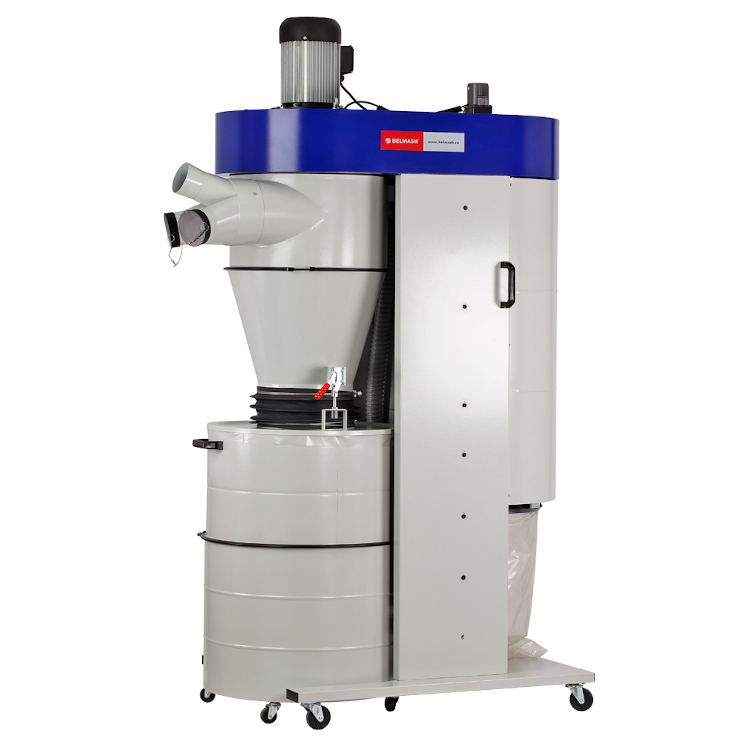

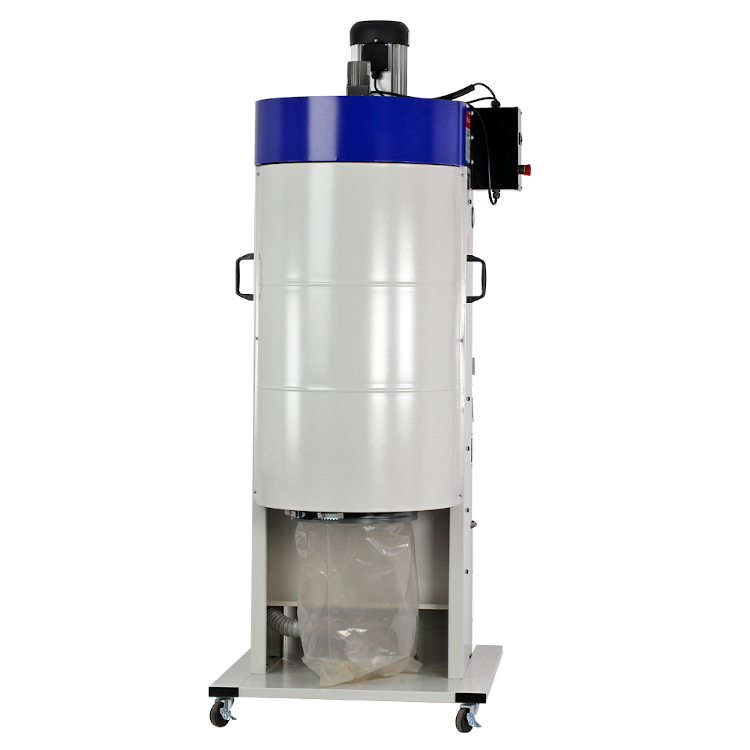

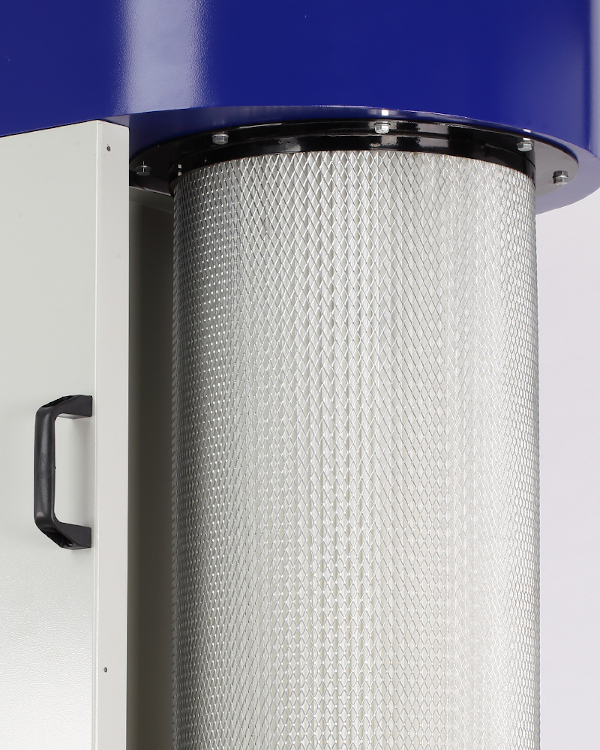

Вытяжная установка с циклоном Belmash CTDC-1.7 – одна из самых мощных в линейке вытяжных установок Belmash. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В. Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку. Рассмотрим подробнее, что происходит в циклоне - воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в бункер. Частично очищенный воздух затем поступает в фильтр, где итоговая очистка происходит за счет прохождения потока через вставку из гофрированного полиэстра с большой площадью фильтрации – 4,32 кв. м. Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

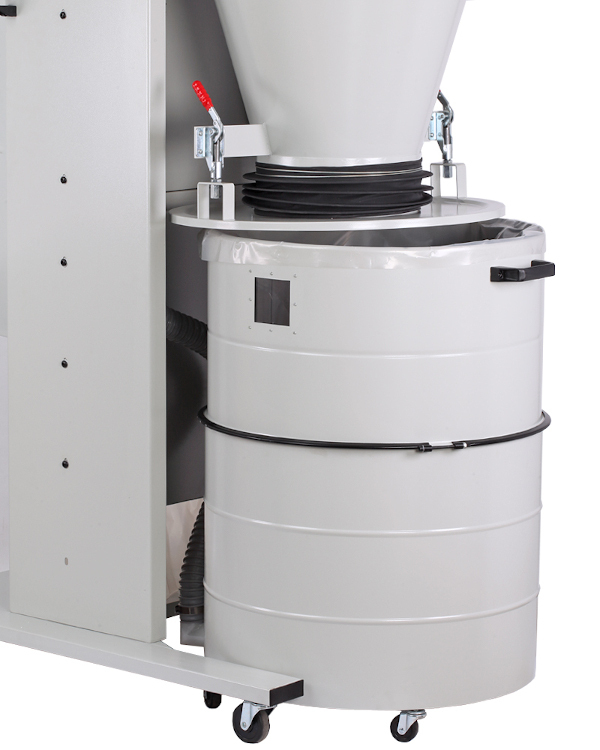

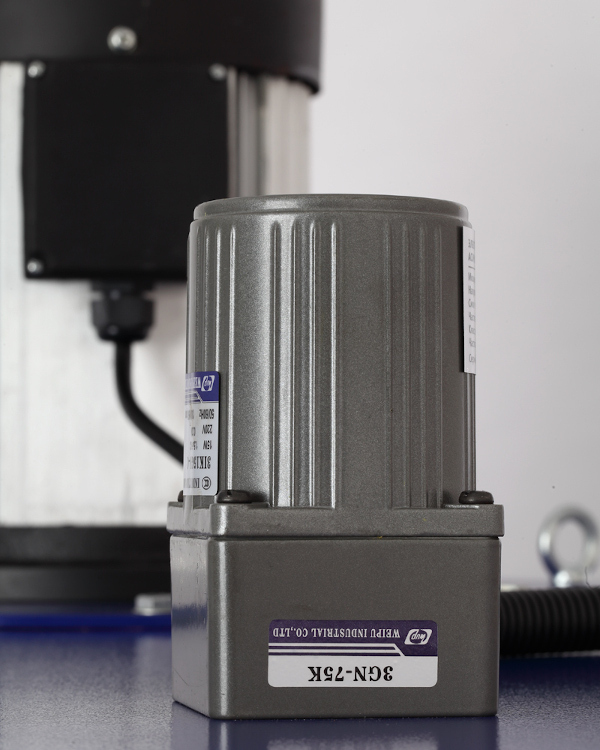

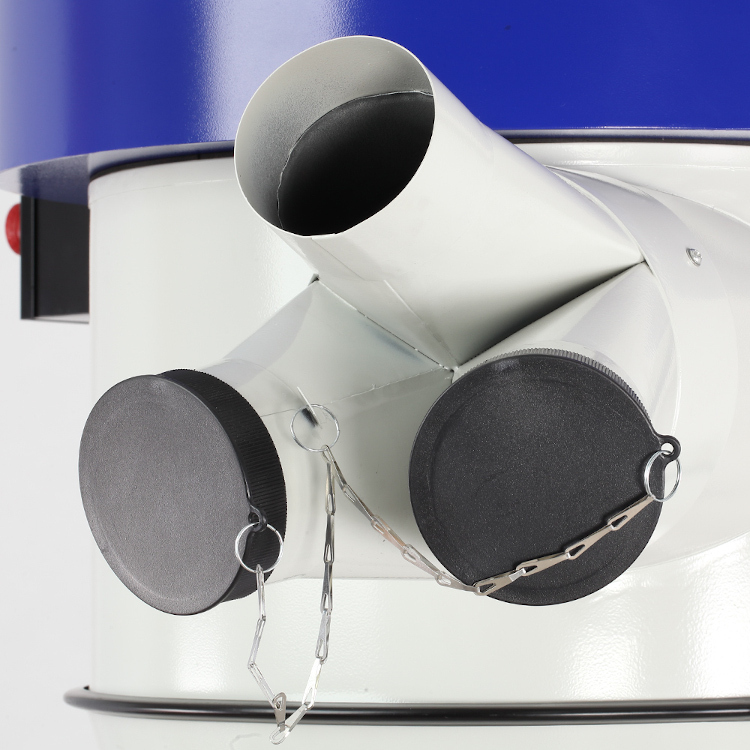

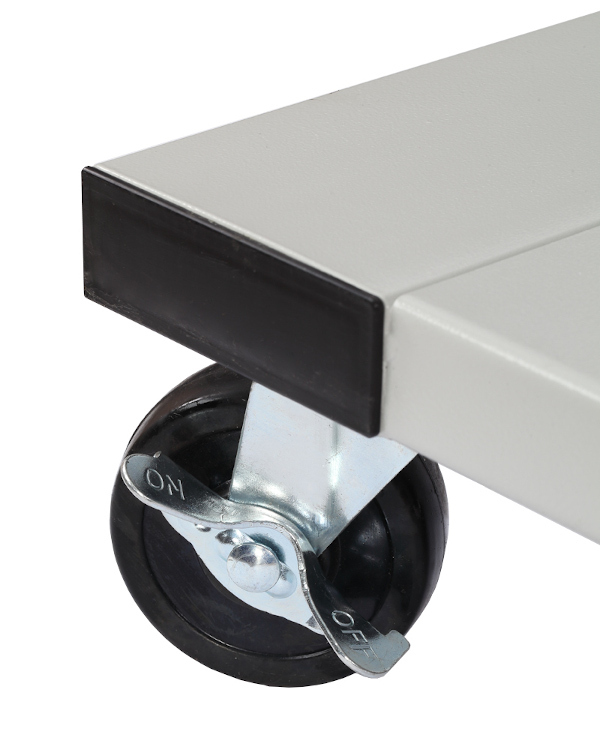

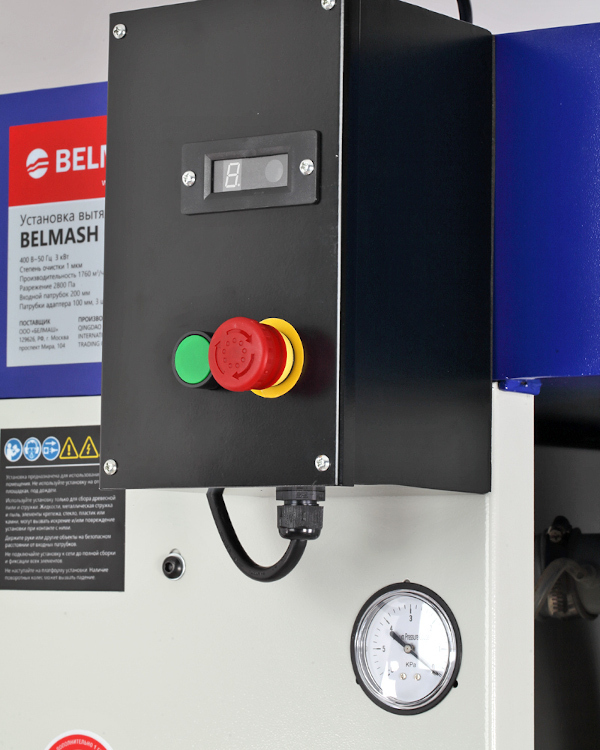

Установка обладает рядом преимуществ: Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания. Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора. Имеет настраиваемый таймер выключения от одного часа работы до девяти, с шагом в один час. Выкатной бункер циклона. Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской. Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами. Удобное управление с помощью пульта с таймером.
Параметры:
- Мощность 3000 Вт
- Объем всасывания 1760 м3/час
- Частота вращения крыльчатки на холостом ходу 2950 об/мин
- Разрежение воздуха 2800 Па

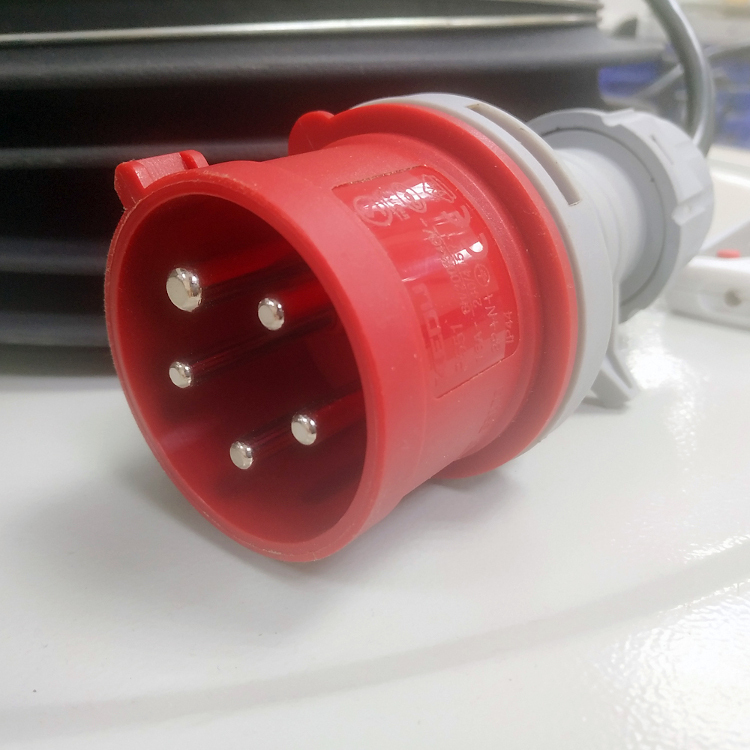

- Напряжение питающей сети 400 В
- Частота тока 50 Гц
- Тип электродвигателя Асинхронный
- Размер стружкосборника (Д × В) 621 × 960 мм
- Уровень фильтрации 1 мкм
- Диаметр крыльчатки 402 мм
- Диаметр входного патрубка 200 мм
- Диаметр шланга подключения 100 мм
- Количество входных патрубков адаптера переходного 3 шт.
- Размер фильтрующего элемента 370 × 1200 мм
- Размер мешка-стружкосборника бункера отходов (диаметр × высота) 738 × 920 мм
- Размер мешка-стружкосборника фильтр-картриджа (ширина×высота) 584 × 750 мм
- Площадь фильтрующей поверхности 4,32 кв.м.
- Фильтрующий элемент картридж из гофрированного полиэстра
- Габаритный размер (Д × Ш × В) 1343 × 900 × 2170 мм
- Гарантийный срок 24 мес.
- Масса нетто 178 кг
- Масса брутто 222 кг
- Размер упаковки место 1 (Д × Ш × В) 1350 × 745 × 1150 мм
- Размер упаковки место 2 (Д × Ш × В) 1590 × 500 × 510 мм
Комплектация:
- Корпус крыльчатки с двигателем
- Мешок-стружкосборник малый
- Пульт
- Ручка (на каждую панель и бункер отходов) 3 шт.
- Рычаг 2 шт.

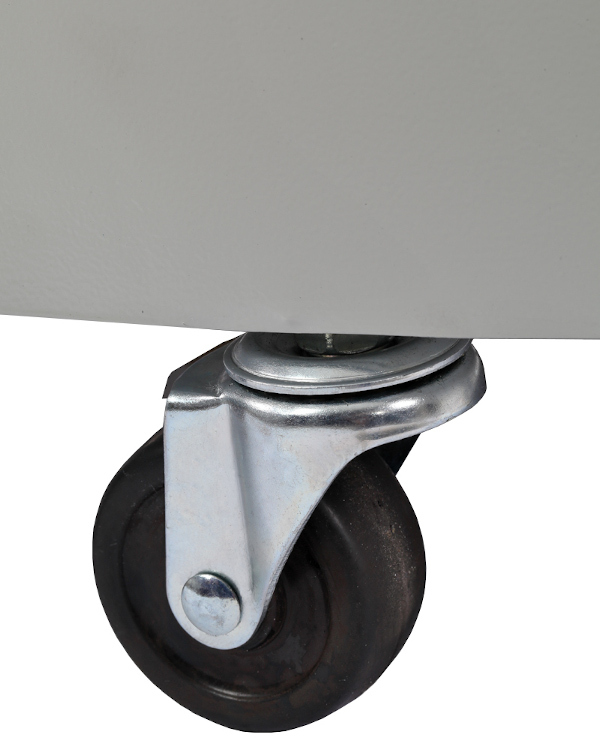

- Колесо поворотное малое (для бункера отходов) 4 шт.
- Колесо поворотное со стопором (для платформы) 2 шт.
- Колесо поворотное (для платформы) 2 шт.
- Шланг 50 мм 2 шт.
- Адаптер входного патрубка с крышками 2 шт.
- Хомут шланга соединительного 2 шт.
- Зажим мешка-стружкосборника
- Фильтр-картридж
- Конус циклона
- Мешок-стружкосборник большой
- Зажим бункера отходов (Ø644 мм)
- Крышка бункера отходов
- Бункер для отходов (нижняя часть)
- Бункер для отходов (верхняя часть)
- Панель полукруглая
- Панель соединительная нижняя
- Панель соединительная верхняя
- Панель боковая левая
- Панель боковая правая
- Платформа

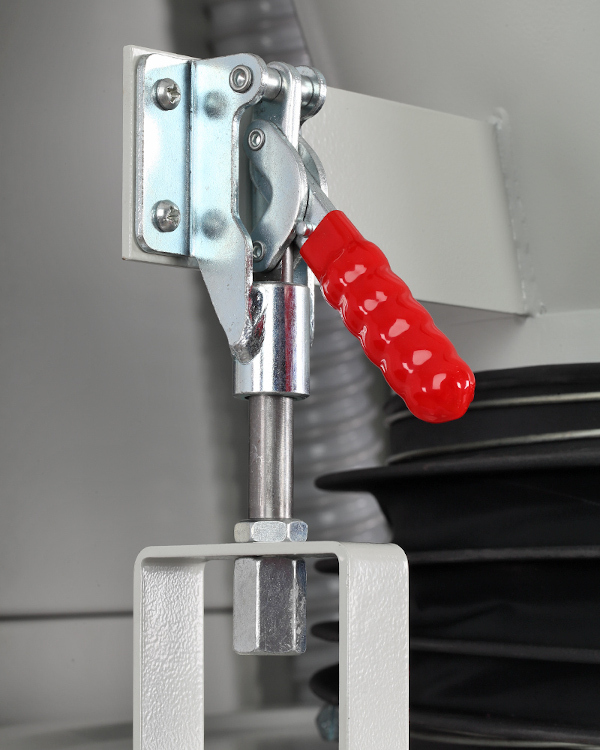

- Зажим конуса циклона (Ø520 мм)
- Шланг циклона соединительный
- Руководство по эксплуатации
- Комплект ключей
- Комплект крепежа
- Упаковка
