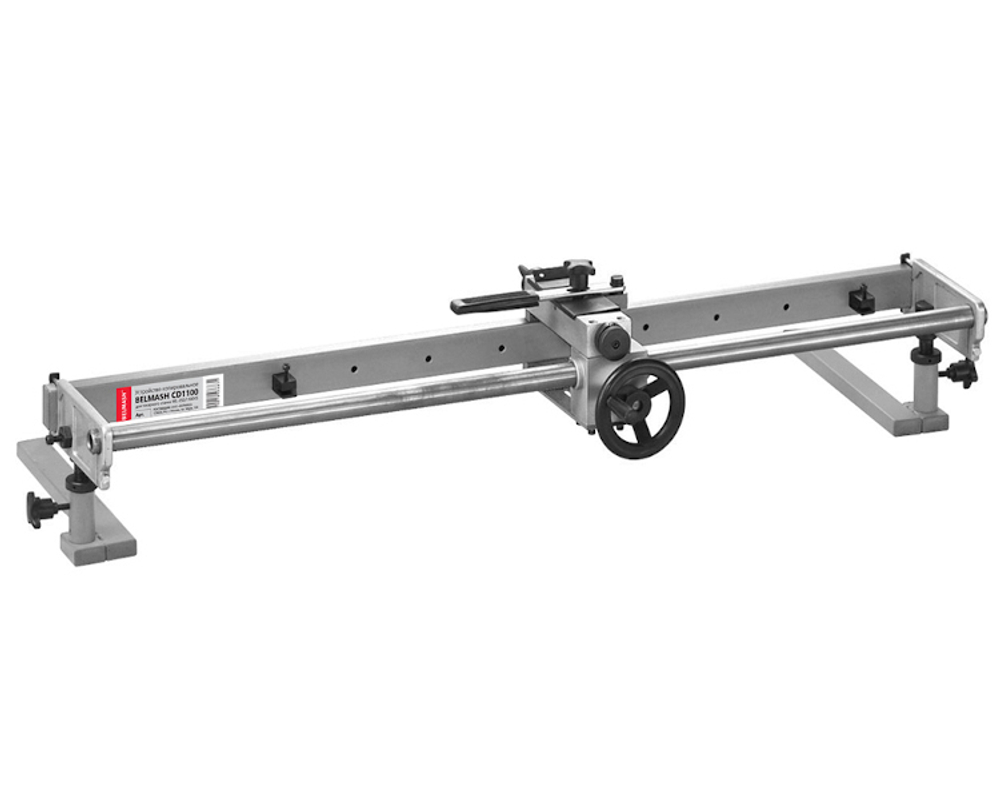

Устройство копировальное Belmash CD1100

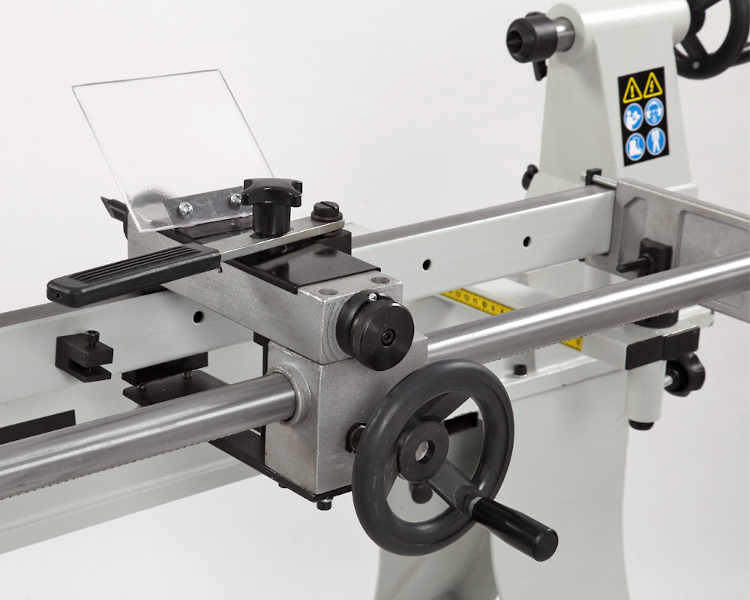

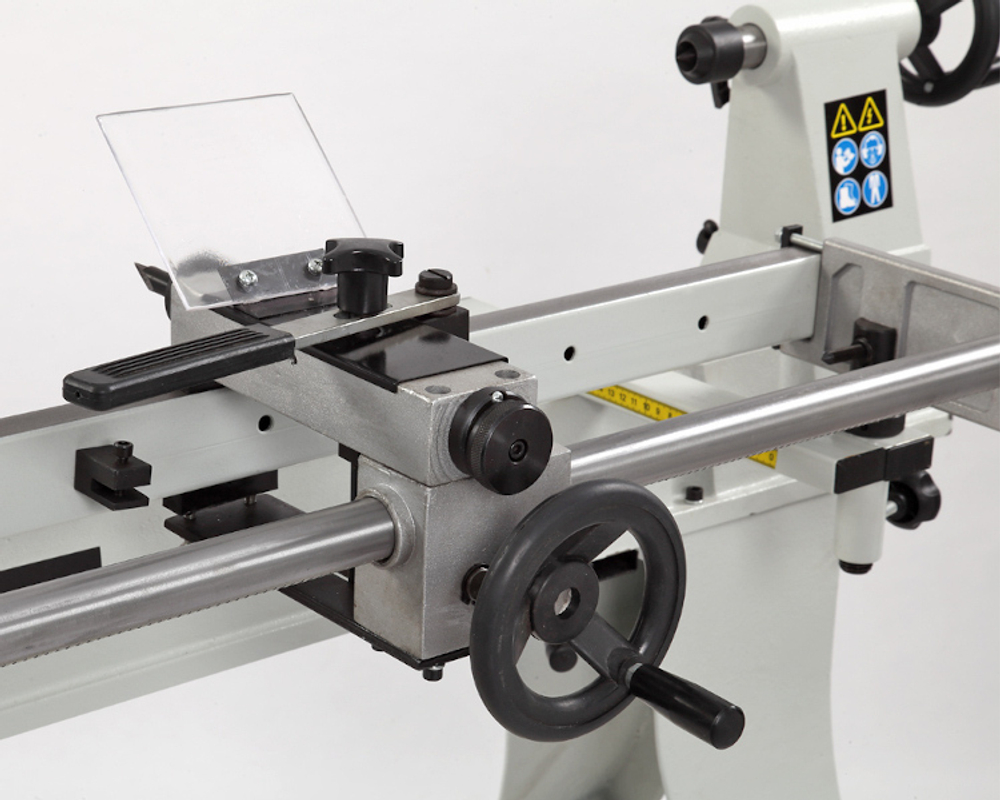

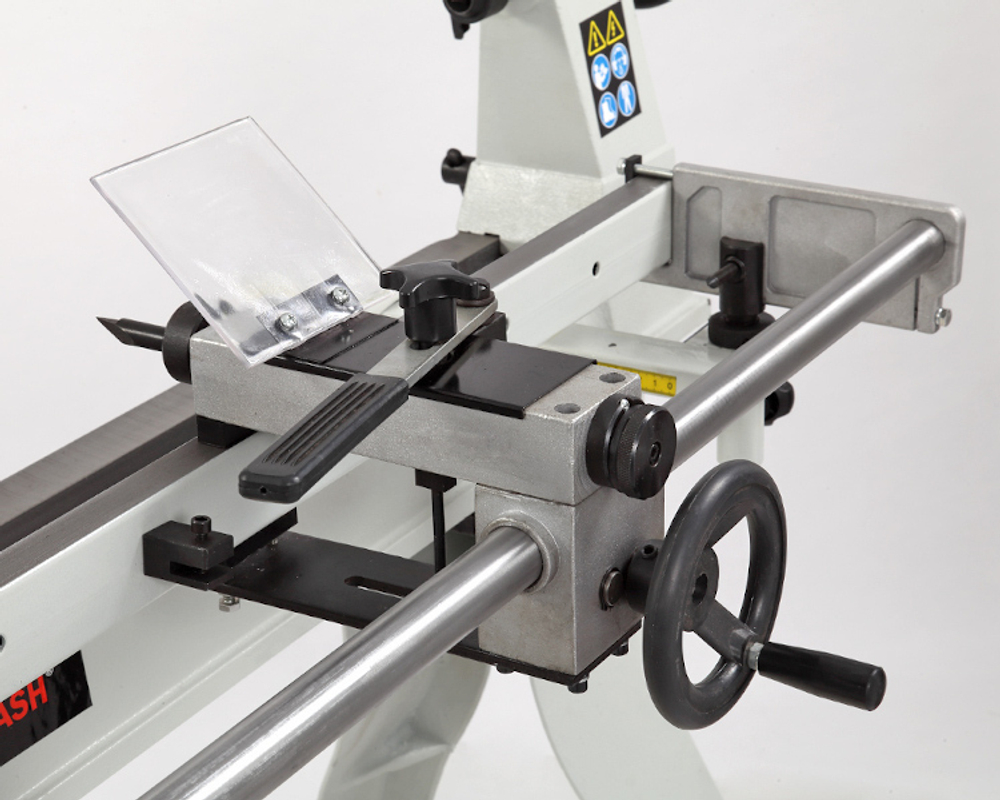

Данное копировальное устройство используется на токарном станке по дереву. С минимальными усилиями позволяет копировать деревянные заготовки с образца или шаблона. Предназначено для установки на станок Belmash WL-350/1100VS и аналогичные. Высота центров регулируется в диапазоне 150-210 мм. Копировальное устройство идеально подходит для производства большого количества одинаковых деталей.

Параметры:

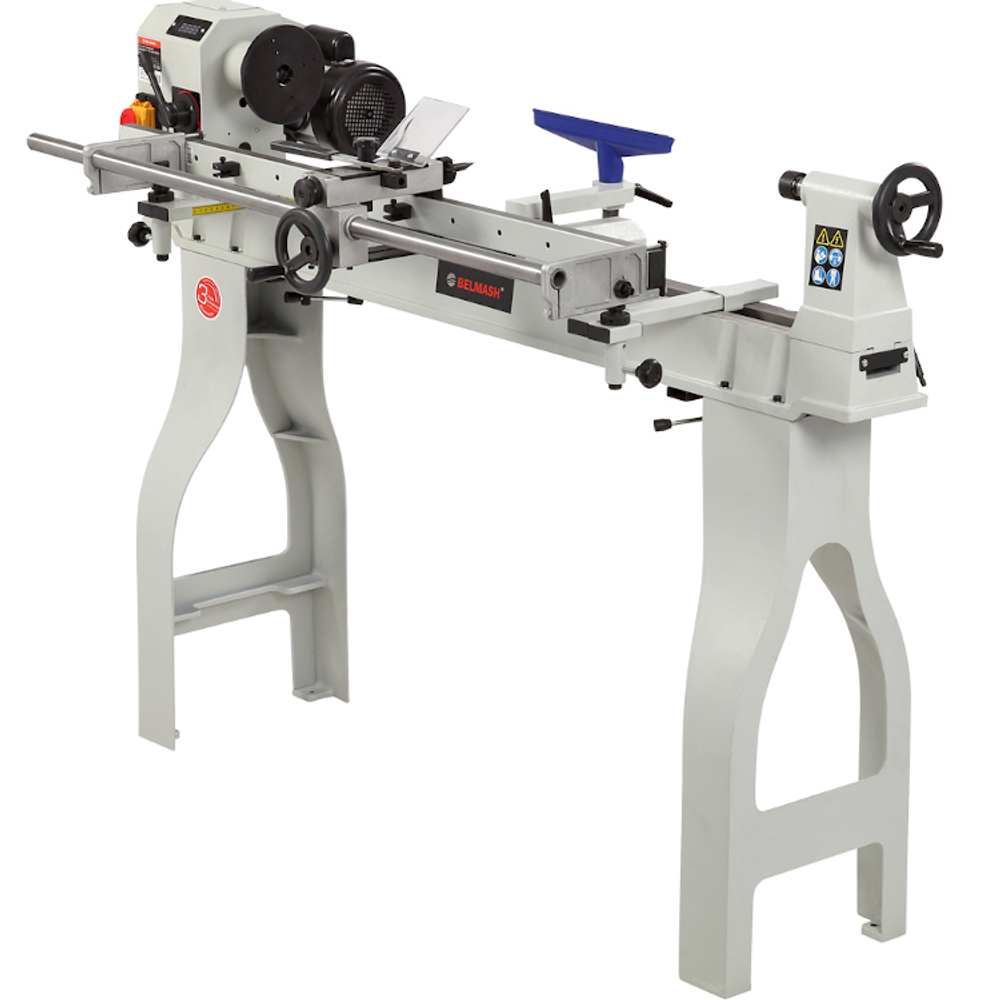

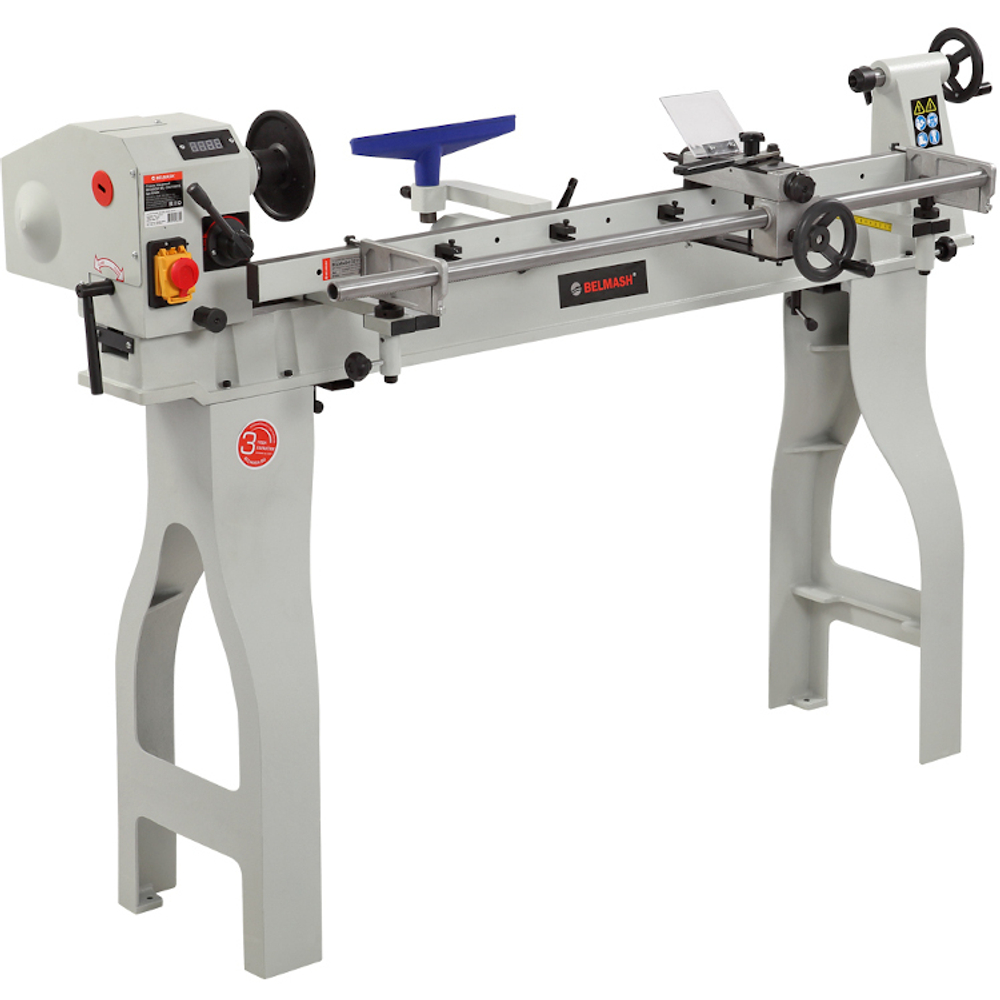

• Применение Belmash WL-350/1100VS
• Максимальная длина образца /шаблона 1050 мм
• Максимальный поперечный ход резца 35 мм
• Максимальный диаметр копируемого образца 150 мм
• Максимальный продольный ход резца 1050 мм
• Регулировка установки резца по высоте 60 мм
• Размер упаковки (Д × Ш × В) 1300 × 415 × 570 мм
• Масса нетто 19 кг
• Масса брутто 21 кг

Комплектация:

• Устройство копировальное
• Маховик продольного перемещения резца
• Кронштейн 2 шт.
• Резец
• Центр зажимной 2 шт.
• Комплект шестигранных ключей
• Стойка регулируемая 2 шт.
• Планка прижимная 2 шт.
• Винт+гайка 2 шт.
• Экран защитный
• Гайка-барашек
• Винт-барашек 2 шт.
• Рамка кронштейна 2 шт.
• Рукоятка зажимная 2 шт.
• Зажим шаблона+винт 3 шт.
• Руководство по эксплуатации
• Упаковка
