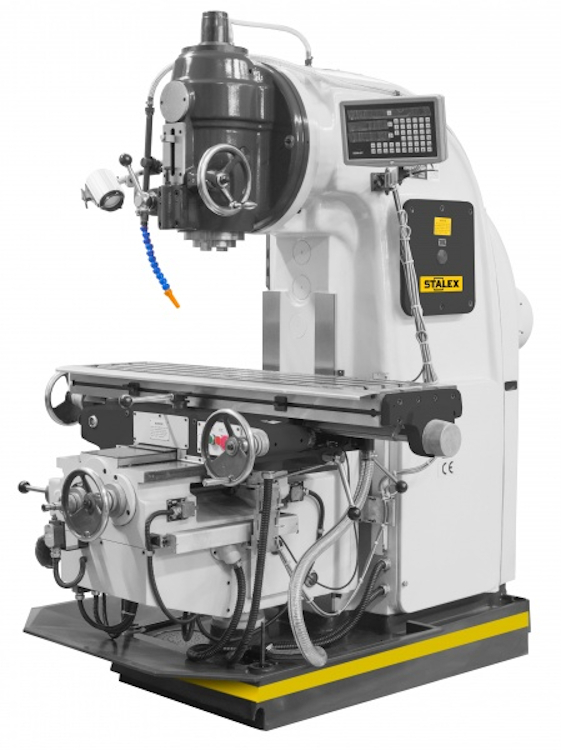

Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов. o Изготовлен из высококачественного чугуна и стали o Усиленные упорные подшипники шпинделя o Поворот головки на угол ± 45° влево/вправо o Централизованная смазка стола o Автоматизированный ход стола X, Y, Z o ШВП по осям X/Y o Встроенное устройство подвода СОЖ o Лампа местного освещения o УЦИ по 3- осям o Стандарт СЕ Комплект поставки 1. Оправка ISO50/MT4. 2. Зажимная тяга М24х700 мм 3. Оправка ISO50 для торцевых фрез. 4. Цанговый патрон ISO50 с комплектом цанг(4,5,6,8,10,12,14,16) 5. ШВП по осям X/Y 6. Анкерные болты М20х500 мм (4 шт.) 7. Лампа местного освещения 8. Инструмент для обслуживания 9. Панель управления УЦИ по трем осям
Комплектация:
- Оправка ISO50/MT4
- Зажимная тяга М24х700 мм
- Оправка ISO50 для торцевых фрез
- Цанговый патрон ISO50 с комплектом цанг(4,5,6,8,10,12,14,16)
- ШВП по осям X/Y
- Анкерные болты М20х500 мм 4 шт.
- Лампа местного освещения
- Инструмент для обслуживания
- Панель управления УЦИ по трем осям
Параметры:
- Размер стола 1700×400 мм
- Кол-во Т-пазов 3 шт.
- Размер Т-пазов 18 мм
- Расстояние между Т-пазами 90 мм
- Максимальная нагрузка на стол 800 кг
- Наклон фрезерной головки ±45°
- Продольное перемещение (ручное/авт.) 900/880 мм
- Поперечное перемещение (ручное/авт.) 315/300 мм
- Вертикальное перемещение (ручное/авт.) 385/365 мм
- Конус шпинделя ISO50 7:24
- Ход пиноли шпинделя 85 мм
- Частота вращения шпинделя 30-1500 об/мин
- Диапазон скоростей шпинделя 18
- Расстояние от торца шпинделя до поверхности стола 130-515 мм
- Расстояние от оси шпинделя до колонны 450 мм
- Диапазон скоростей подачи продольной/поперечной 23-1180/18 мм/мин
- Диапазон скоростей подачи вертикальной 8-394/18 мм/мин
- Ускоренная подача продольная\поперечная по осям X/Y 2300 мм/мин
- Ускоренная подача вертикальная по оси Z 770 мм/мин
- Мощность двигателя горизонтального шпинделя 11 кВт
- Мощность двигателя подачи 3 кВт
- Мощность двигателя подачи СОЖ 0,125 кВт
- Габаритные размеры (Д×Ш×В) 2560×2130×2300 мм
- Масса нетто 4250 кг
