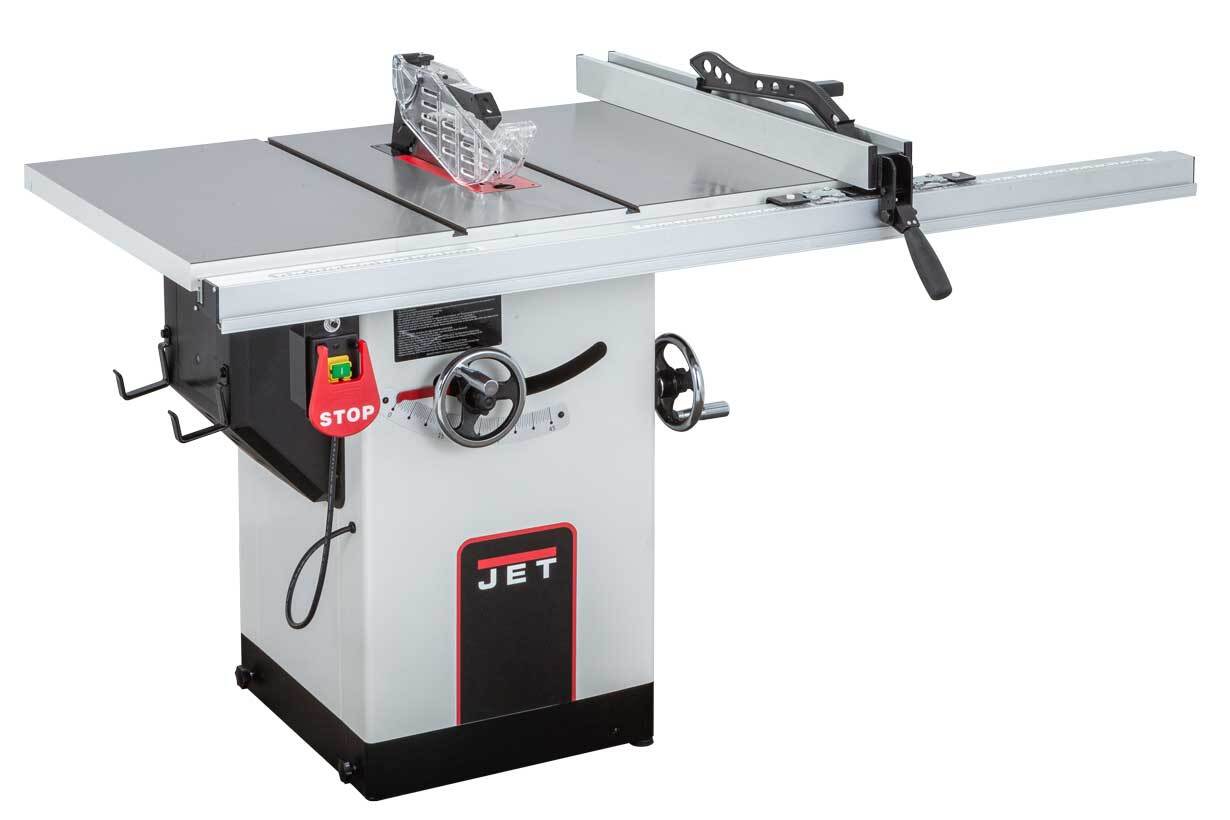

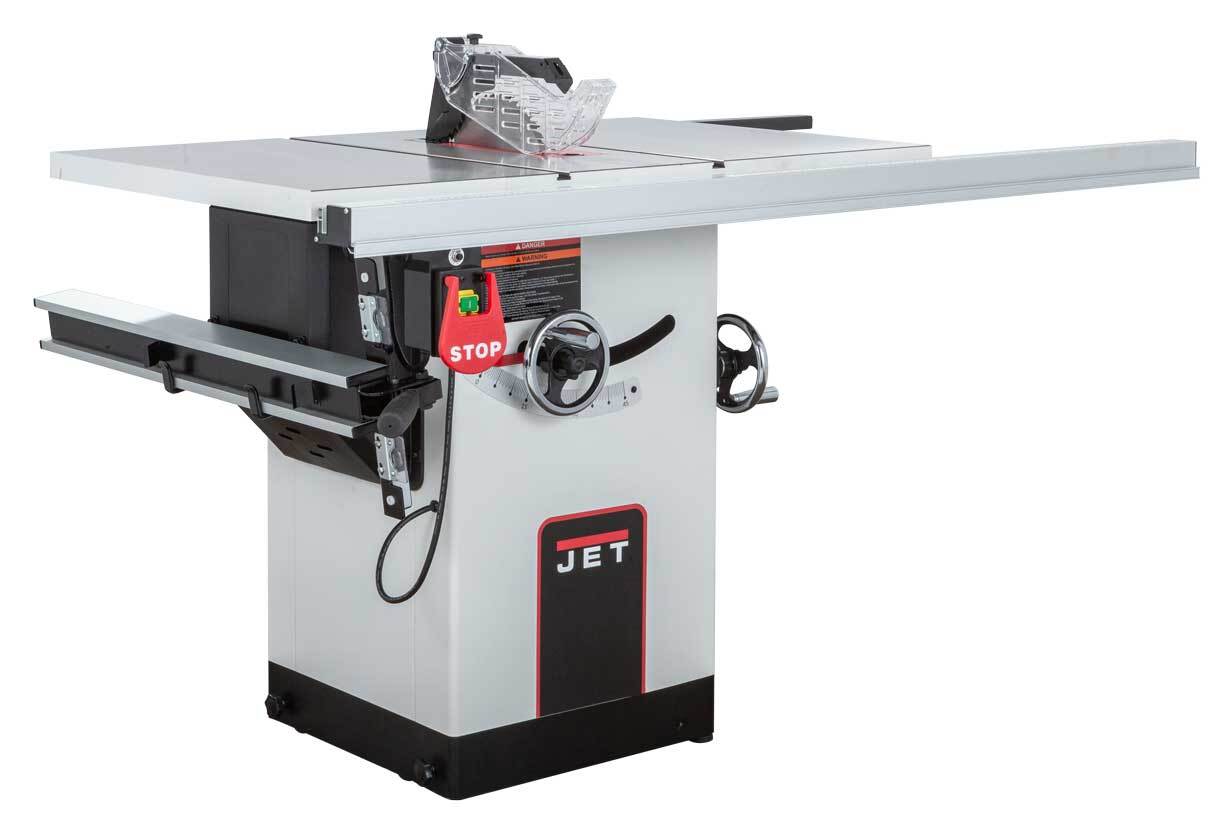

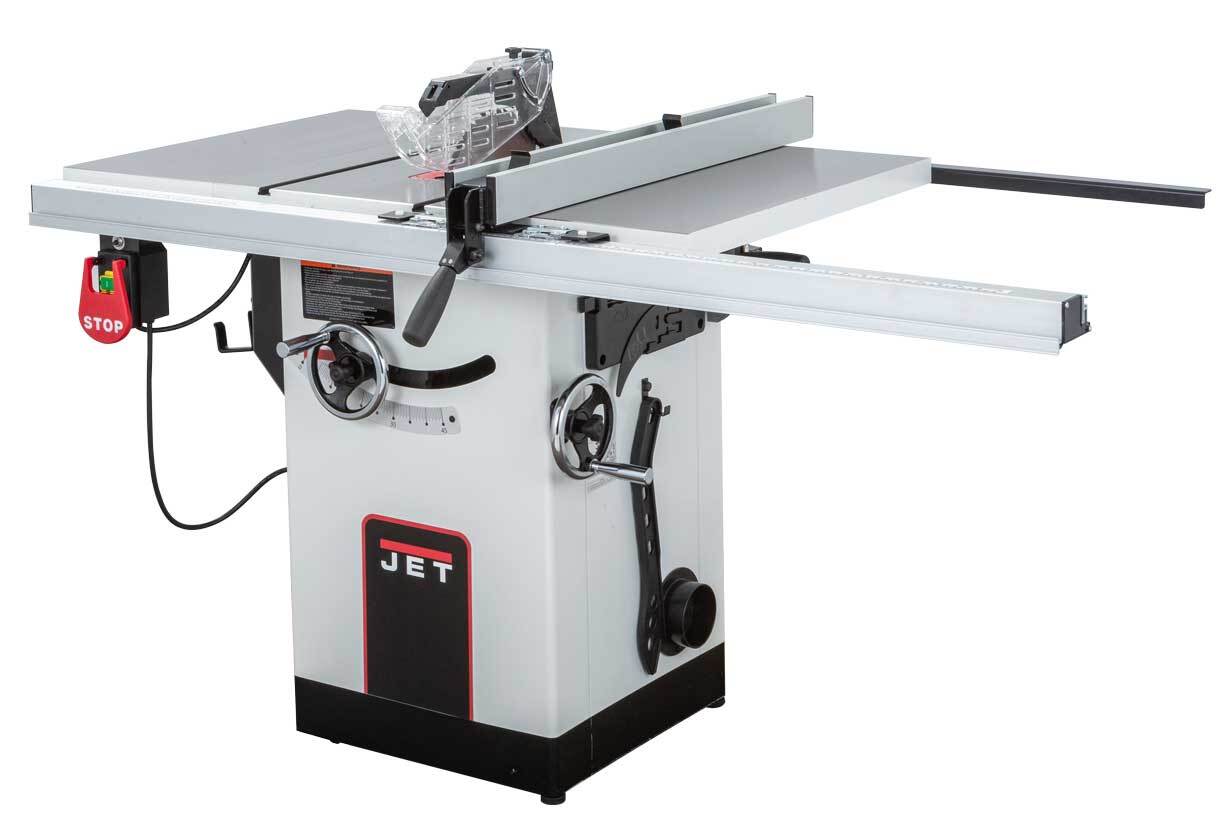

JPS-10CS-M (230 В) - профессиональная циркулярная пила с диском 254 мм и чугунным рабочим столом. Модель представляет собой улучшенную модификацию хорошо известной JPS-10TSL и имеет ряд важных конструктивных особенностей.

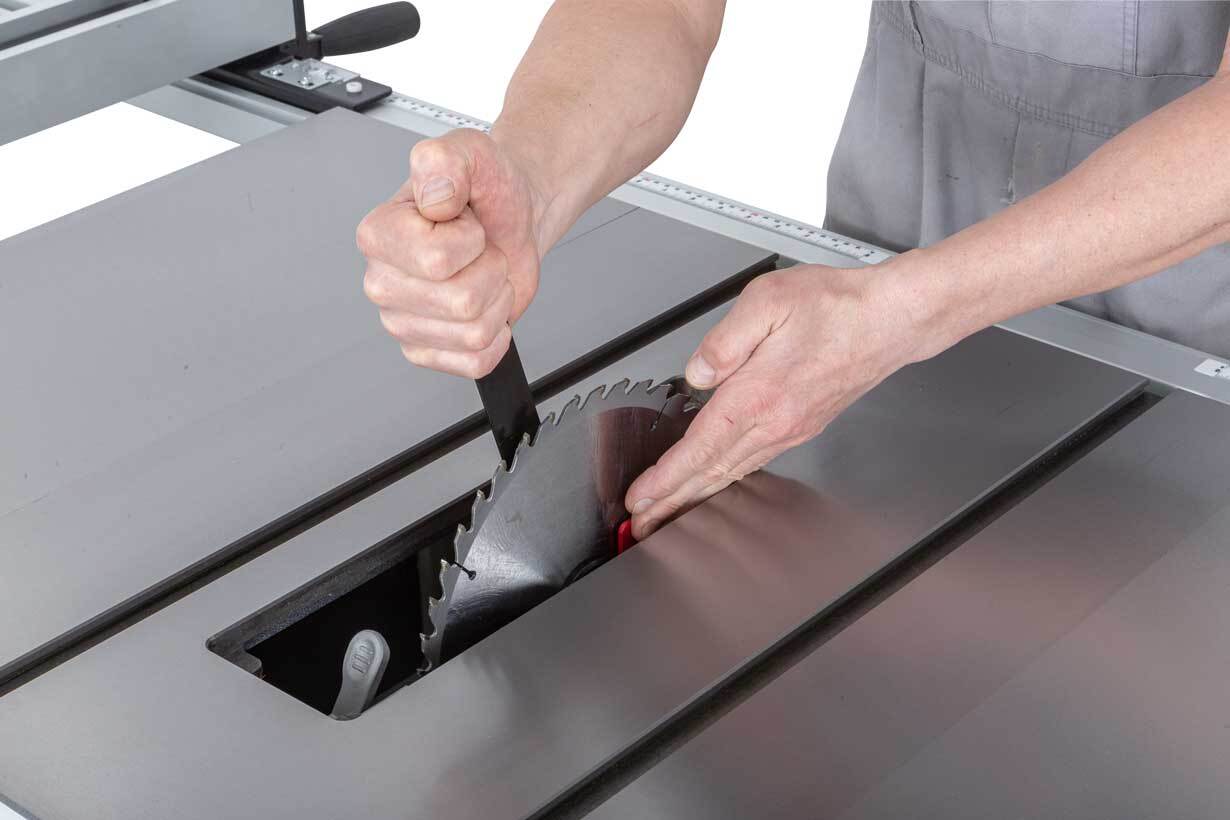

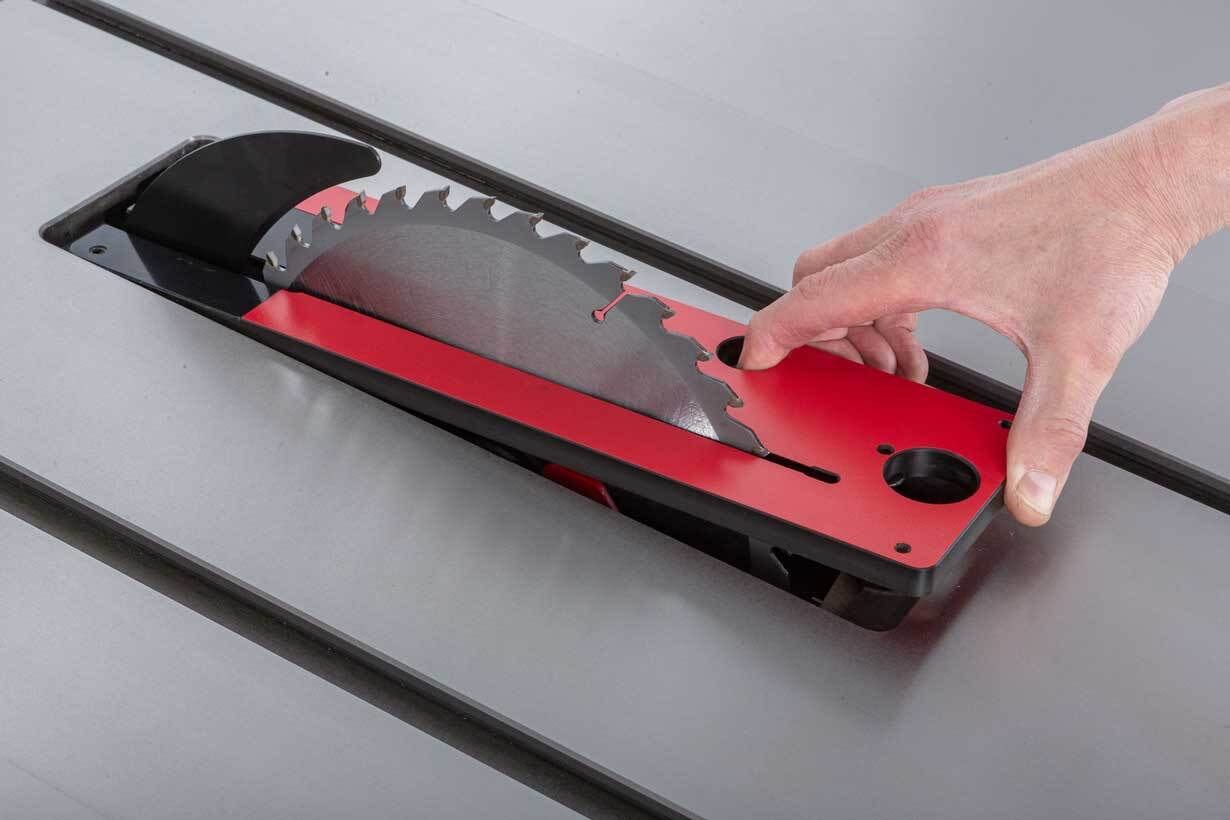

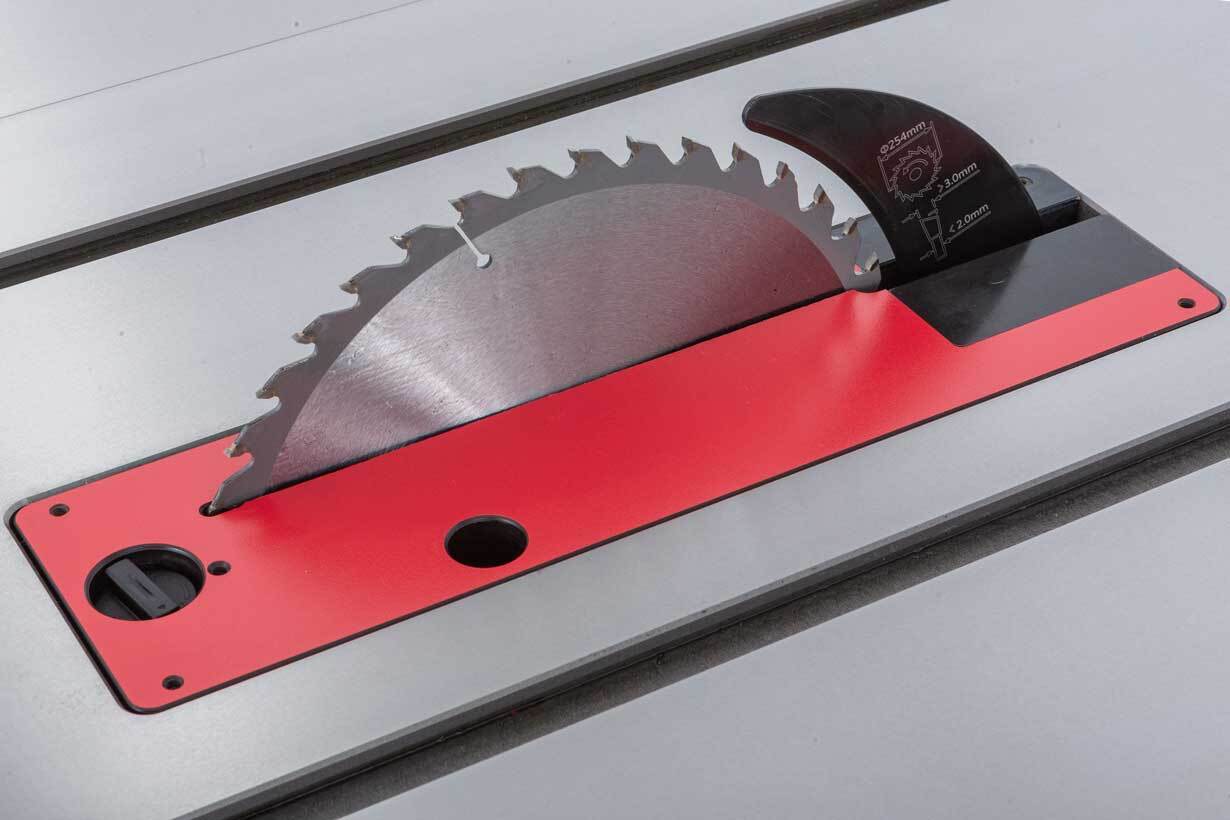

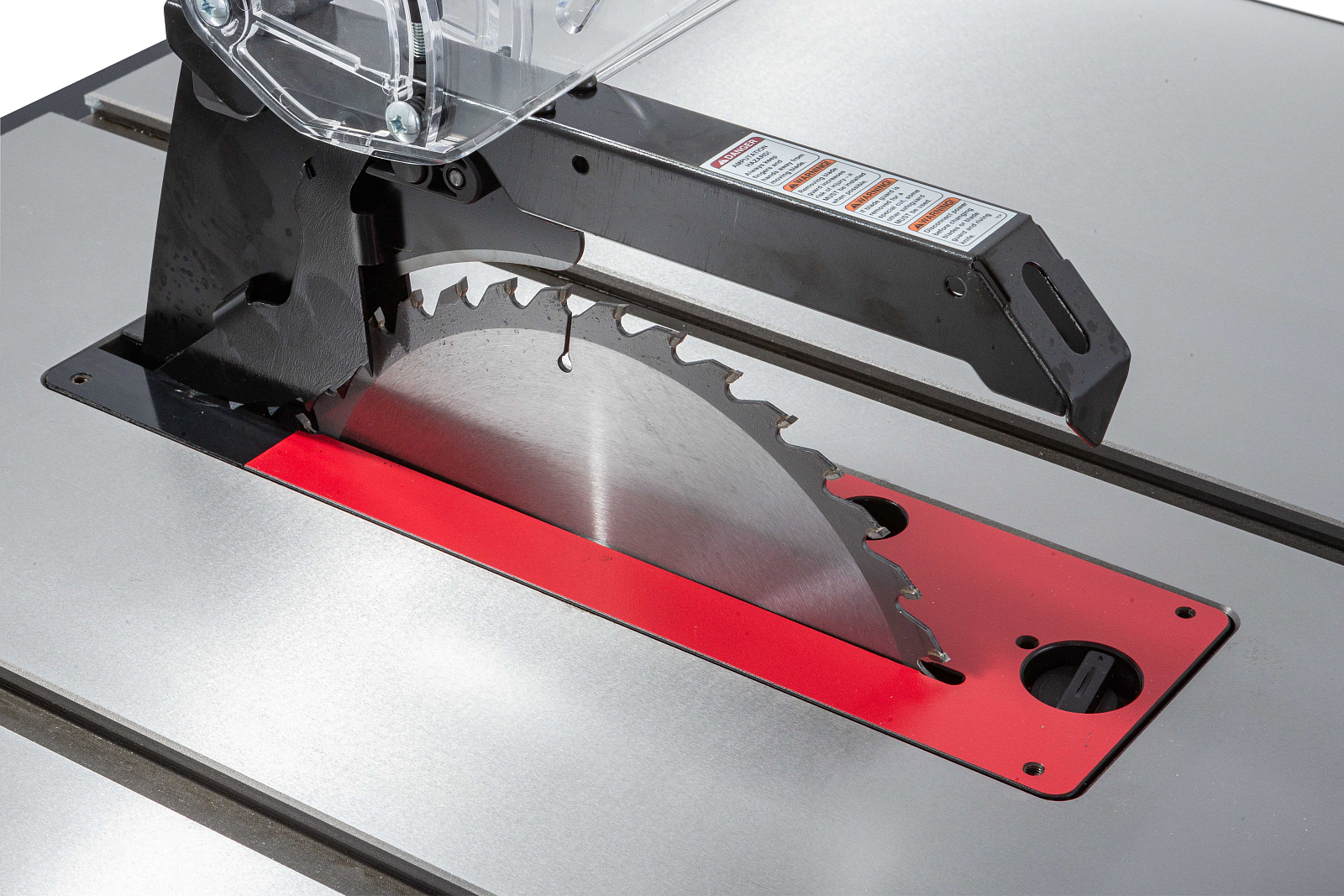

Предусмотрена установка пазовальных дисков Dado с посадкой 5/8 дюйма. Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпираемым вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента. Есть кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лыски, а на фланце ответный профиль, что препятствует проворачиванию под нагрузкой и самозатягиванию гайки с чрезмерным усилием.

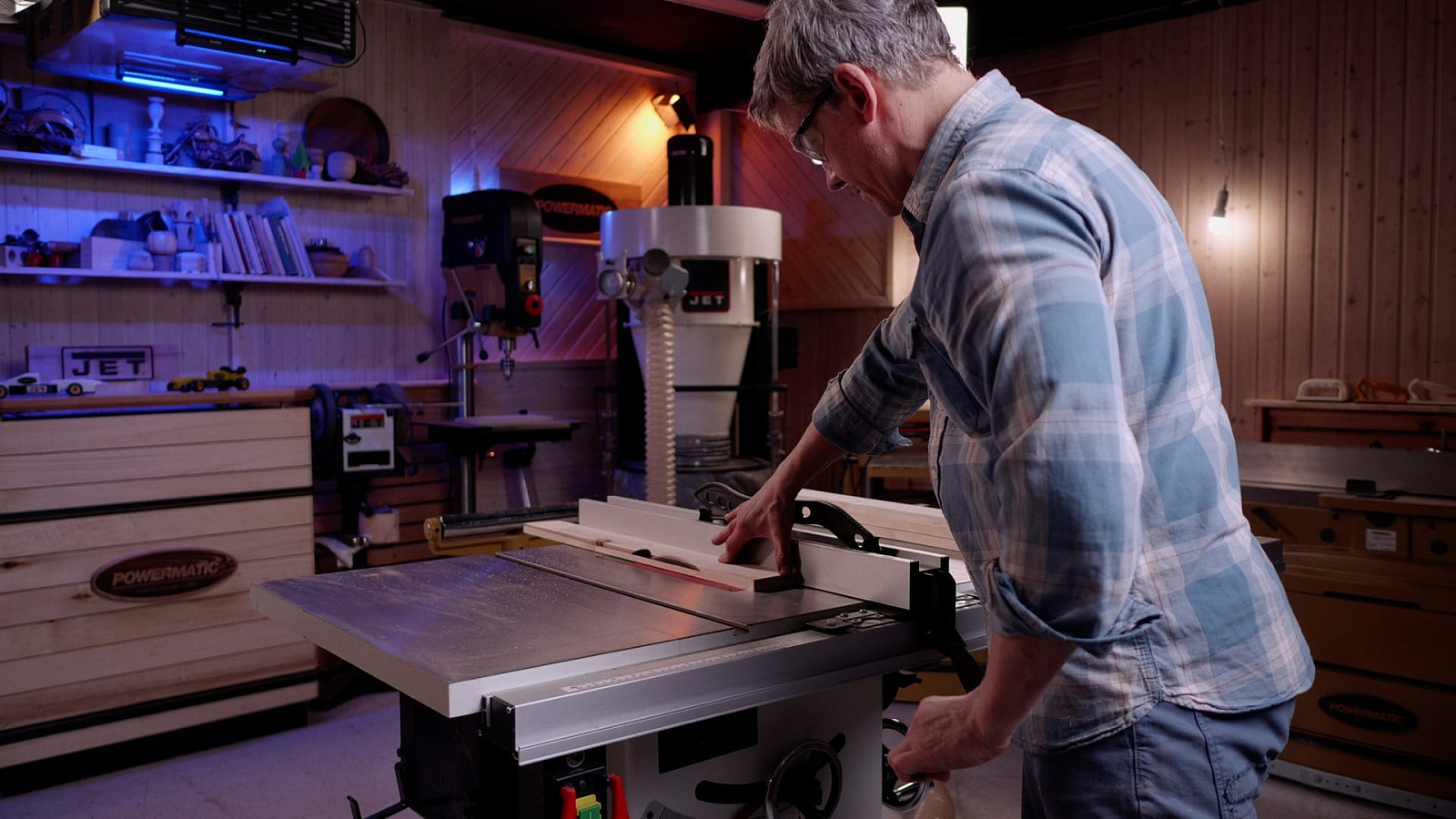

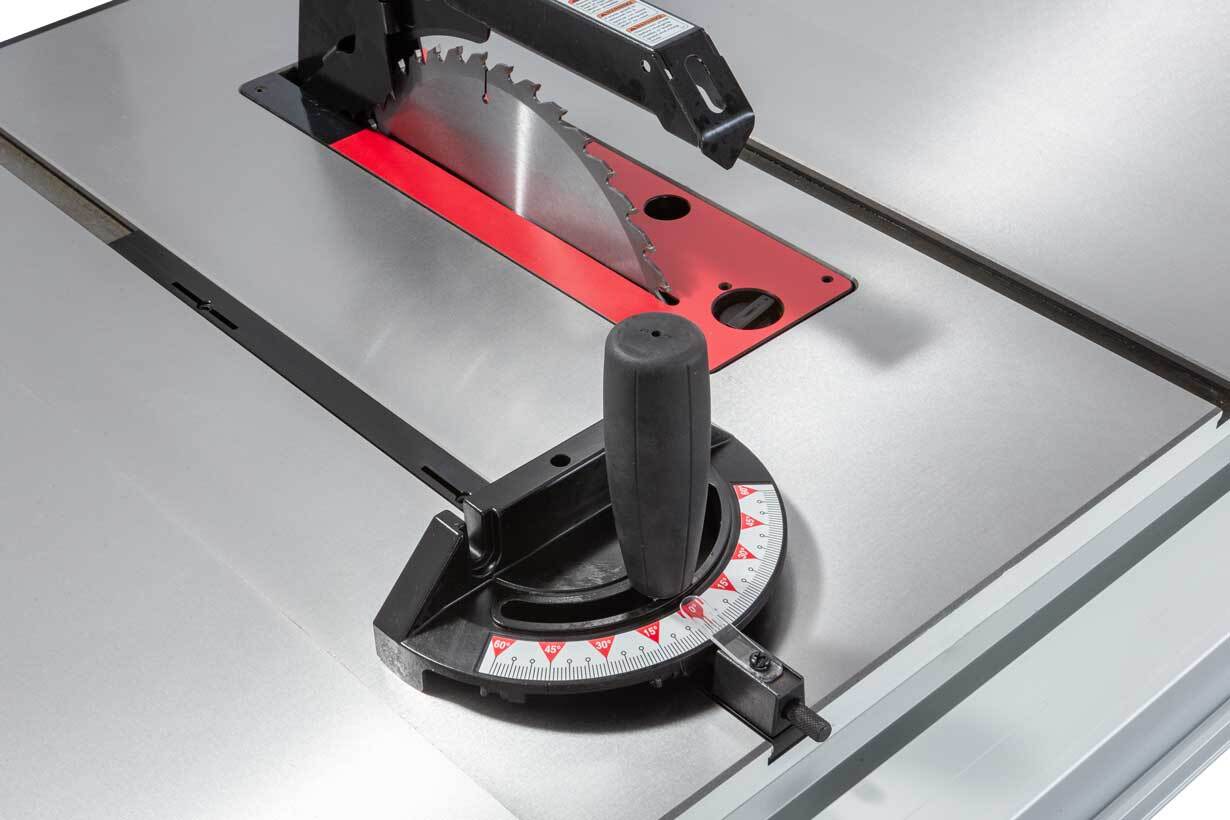

Параллельный упор с эксцентриковой фиксацией на алюминиевом профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска. Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.

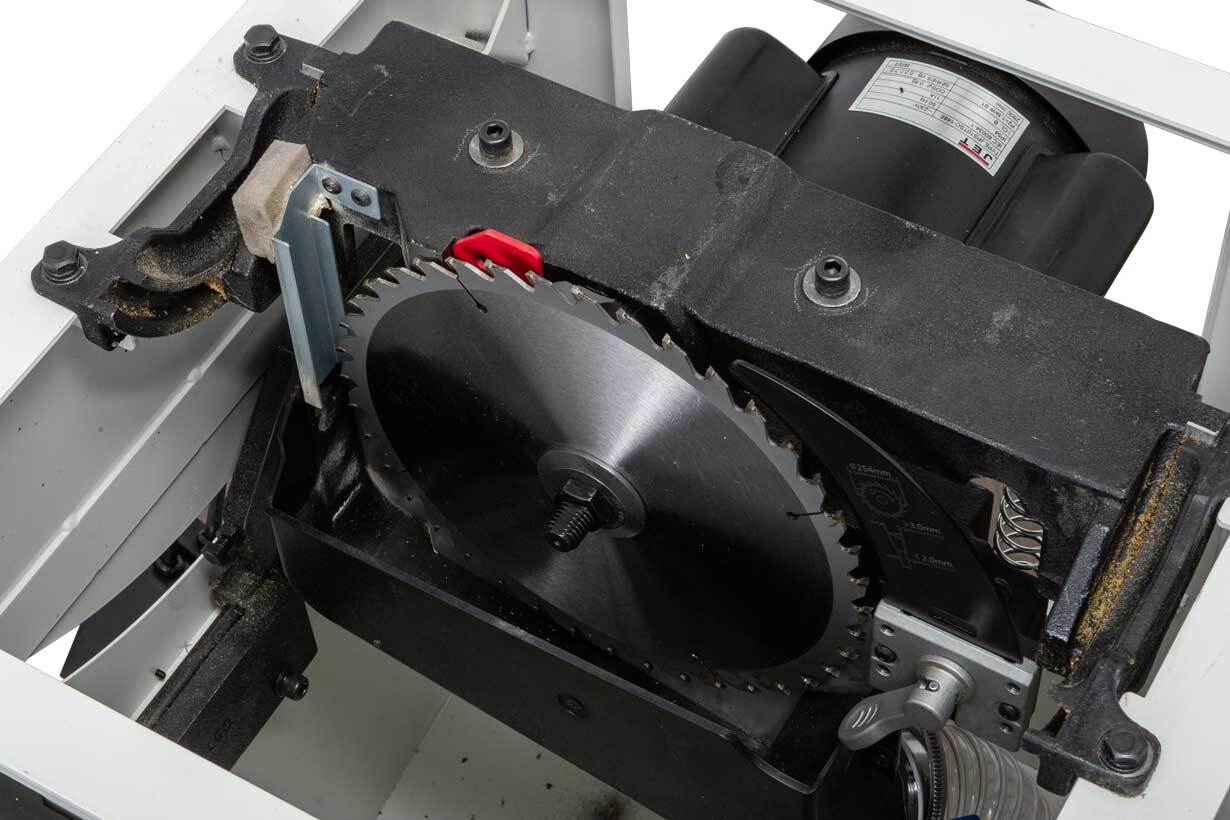

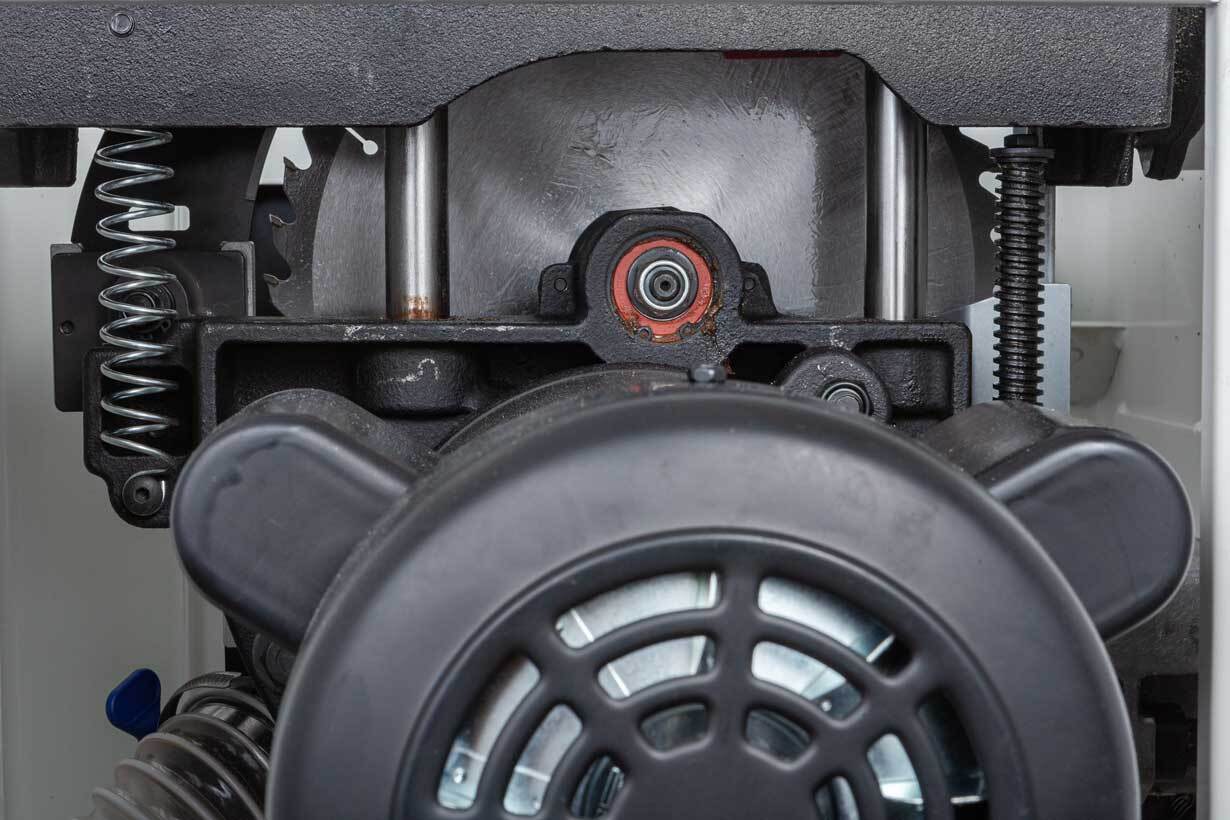

Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим по длине ремнем. Пильный модуль, сделанный из чугуна, перемещается при регулировке высоты распила вместе с двигателем, как одно целое. Снизу диска на модуле установлен пылесборный кожух, подключенный гибким шлангом к присоединительному патрубку системы аспирации. Внешний штуцер 100 мм на корпусе совмещает отвод опилок от диска и из внутренней полости кабинета.
Для облегчения перемещений по мастерской предусмотрены два колеса с фиксацией. Это позволяет, не прикладывая больших физических усилий, приподнять станок за направляющие и перекатить на нужное место.

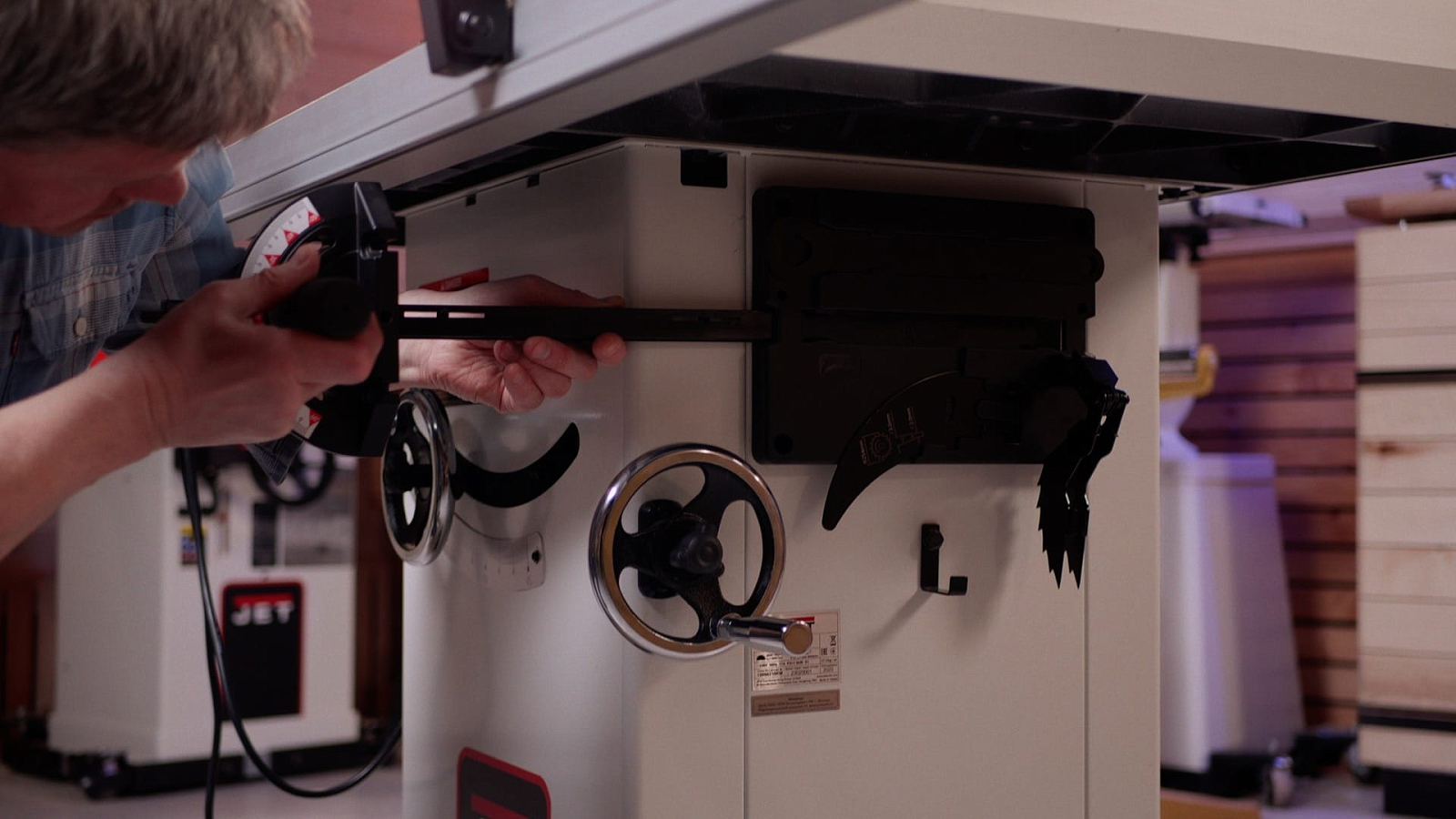

Внешний дизайн хорошо проработан: для всех часто используемых принадлежностей (параллельный и угловой упоры, защитный кожух, расклинивающий нож, ключ для фланца) предусмотрены кронштейны.
Особенности:
- Система отключения при перегрузке
- Возможность установки пазовального диска Dado
- Механизм блокировки вала для облегчения замены пильного диска
- Пильный модуль из чугунного литья
- Регулировка положения расклинивающего ножа

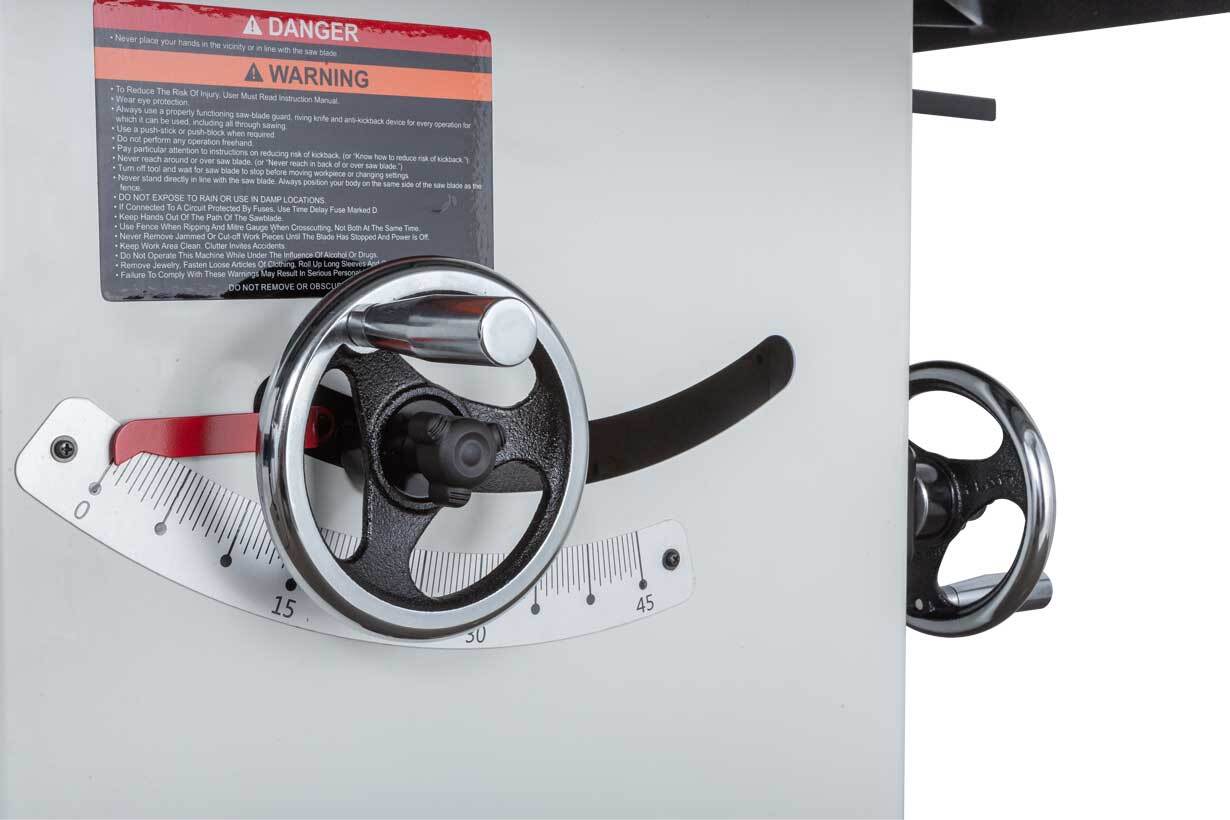

- Регулировка наклона пильного диска

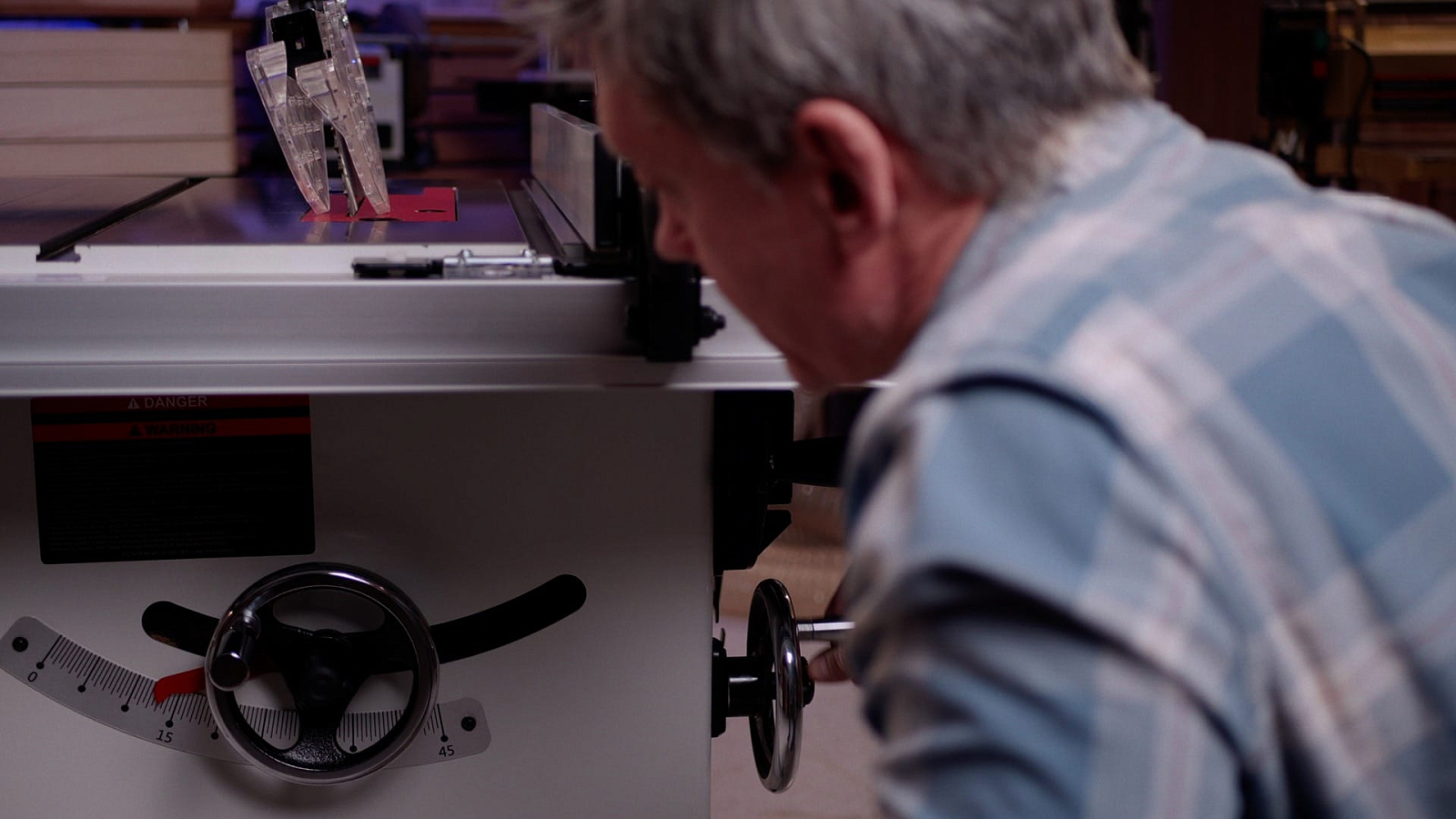

- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Съемный расширитель рабочего стола из чугунного литья
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль Т-образного паза
- 2 колеса для облегчения транспортировки
Комплектация:
- Пильный диск Z40
- Параллельный упор с направляющей
- Расширители рабочего стола слева и справа из чугунного литья
- Подвижный угловой упор с направляющей вдоль Т-образного паза
