Вытяжная установка Belmash DC3900MC-AT/400 - одна из мощных моделей в линейке. Рассчитана на подключение к трехфазной сети 400В. Крыльчатка и корпус выполнены из стали. Установка подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.)
Особенности:
- Наличие инновационной системы Air Tube

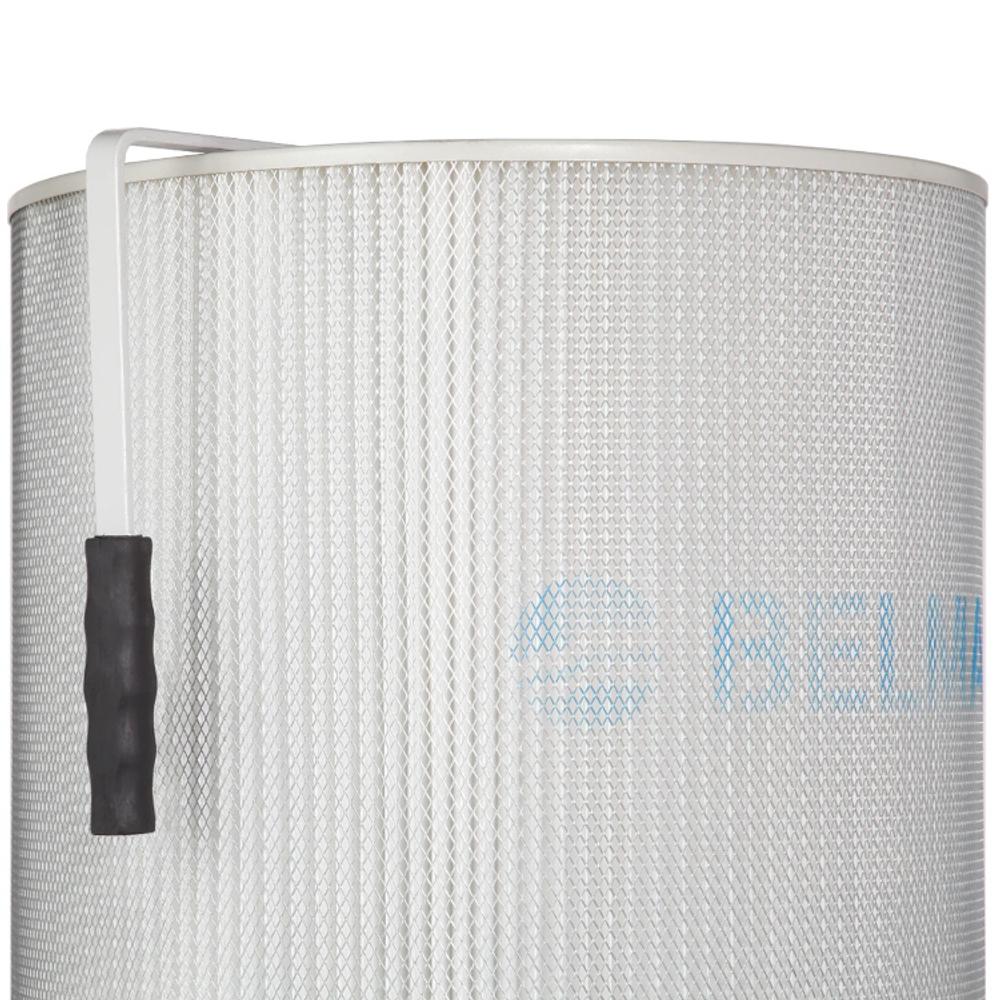

- Вытяжка оснащена фильтр-картриджами, которые удерживают частицы до 1 мкм
- Это особенно актуально при работе со шлифовальными станками
- Быстрый процесс очистки, который происходит за счет встроенной системы встряхивания.

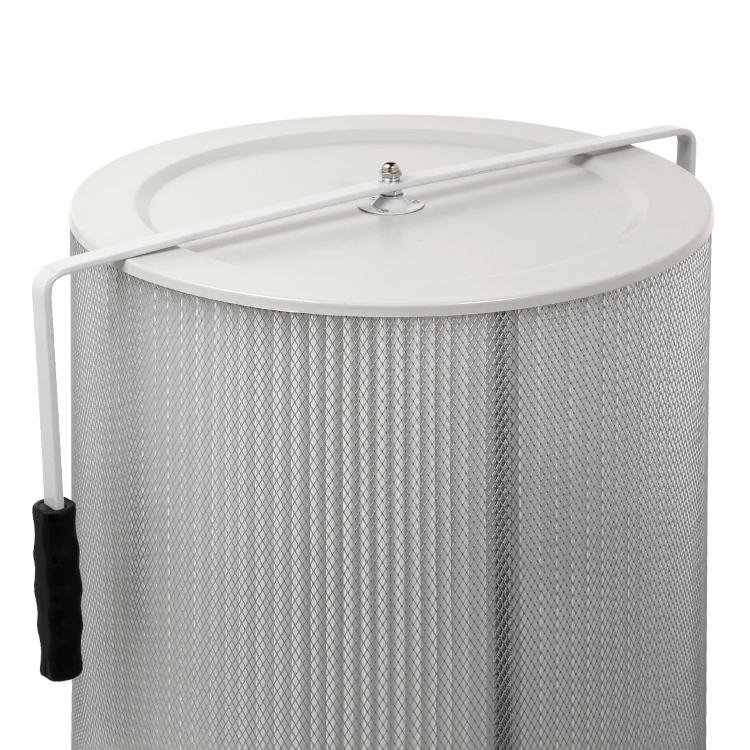

- При проворачивании рукоятки специальная лопасть внутри сбивает отложения со складок фильтра
- Переходной адаптер дает возможность подключить установку сразу к трем точкам удаления отходов резания (к одному станку или разным)
- Мобильность за счет колес на платформе установки

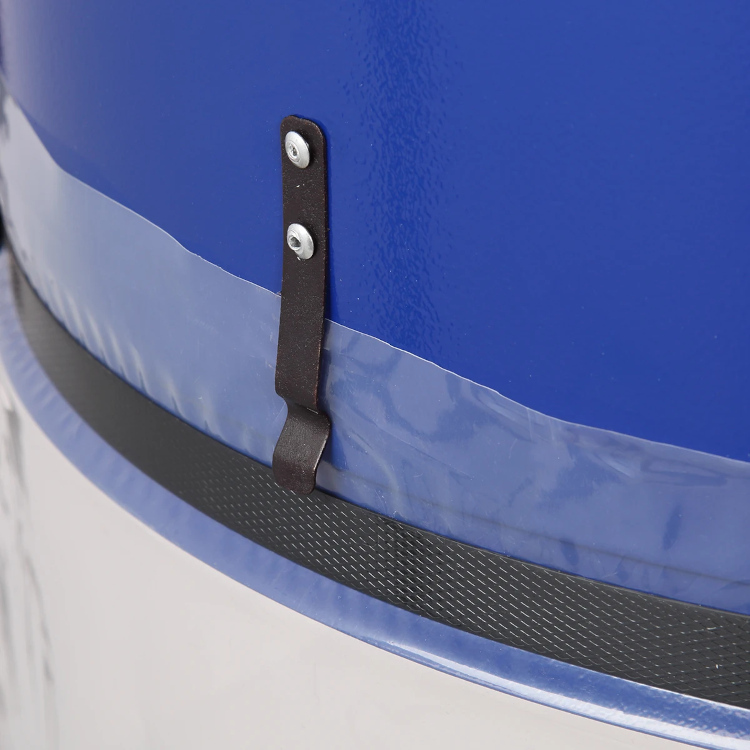

- Монтаж/демонтаж фильтр-картриджа и мешка для сбора стружки производится путем отсоединения зажимов (без специальных инструментов)
- Стальная крыльчатка
- Конструкция

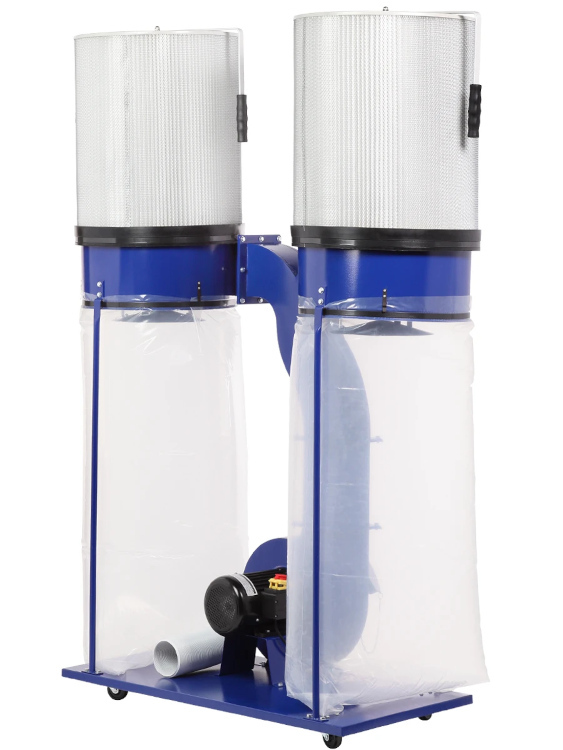

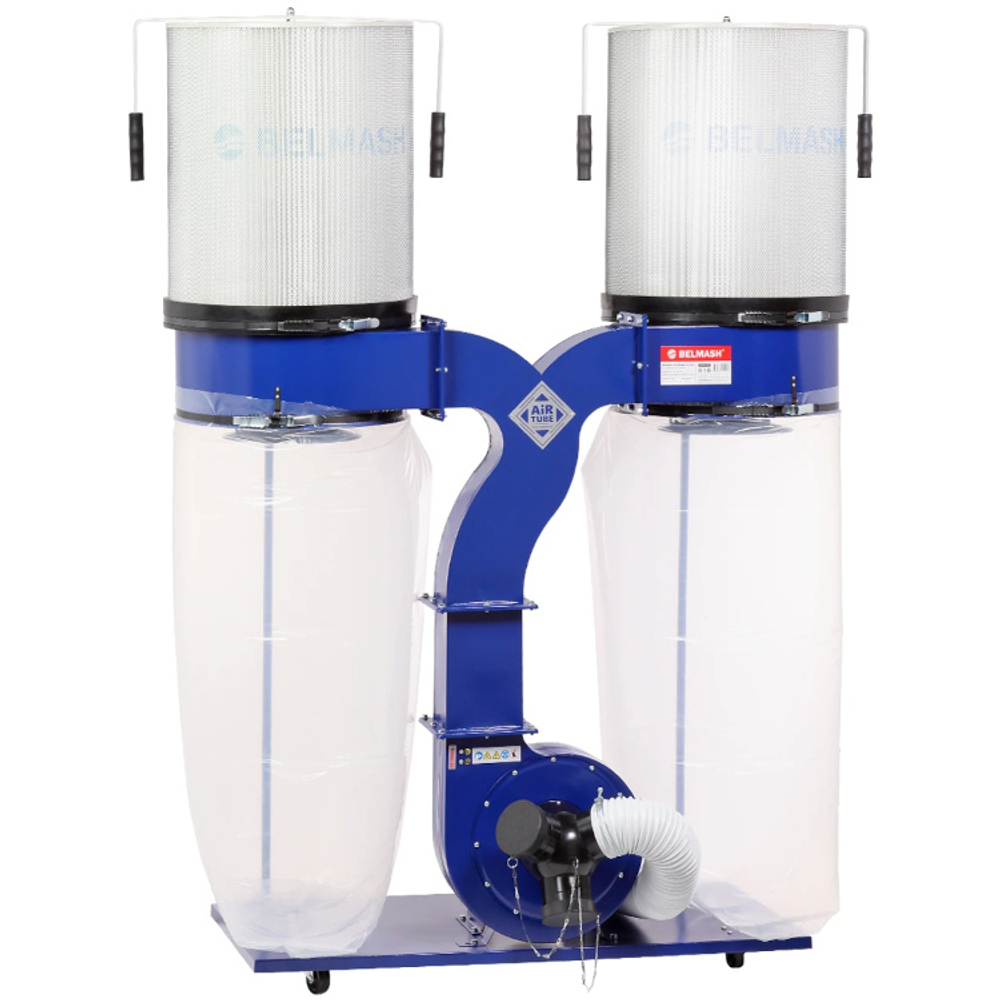

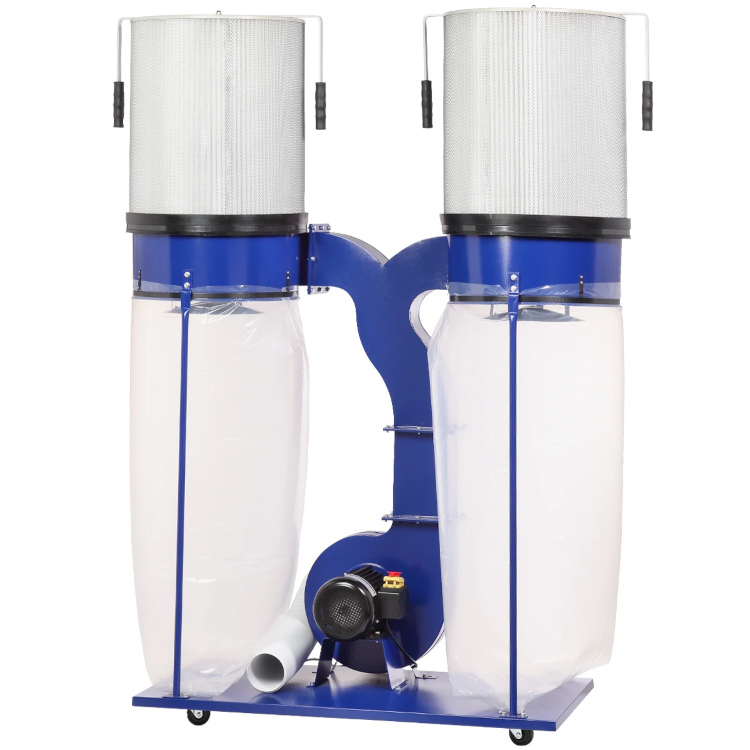

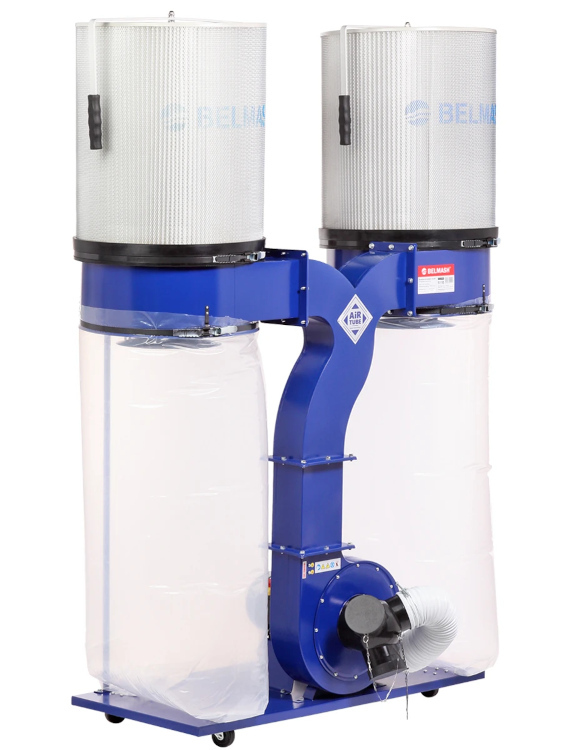

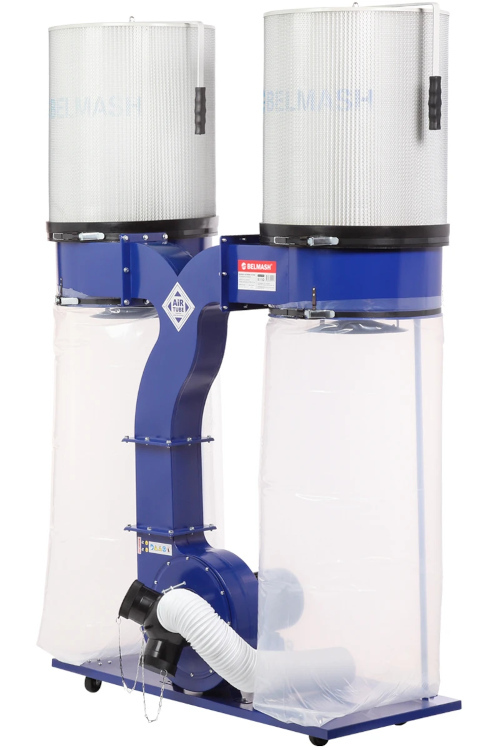

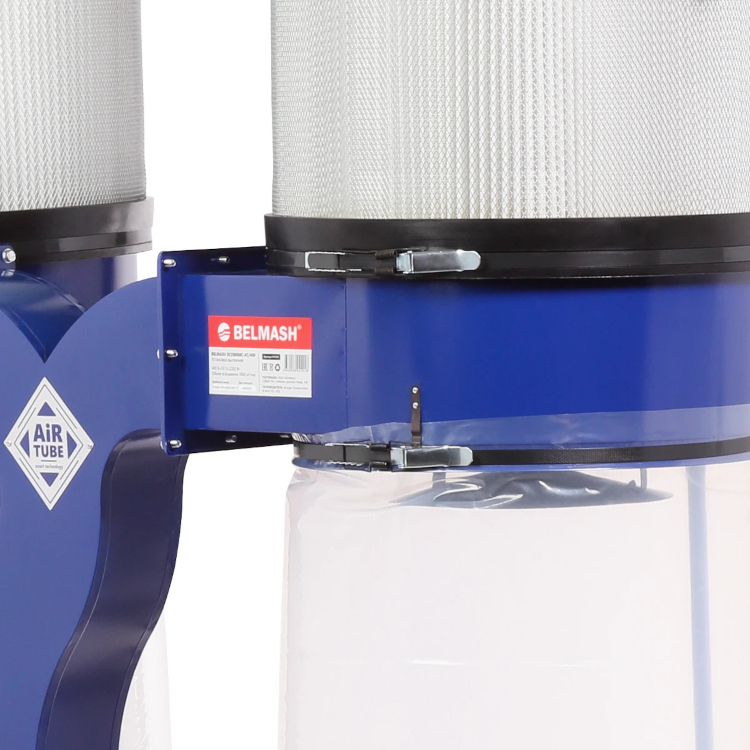

- Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-картридж сверху и мешок для сбора стружки – снизу
- Все элементы конструкции закреплены на общей платформе с помощью кронштейнов и стоек

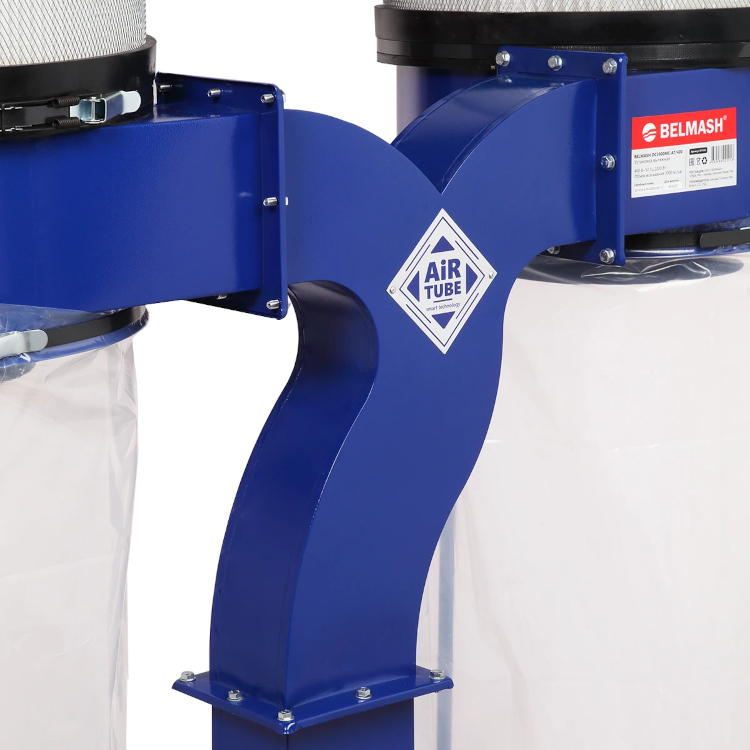

- Выходной патрубок улитки соединяется с обеими секциями тройником

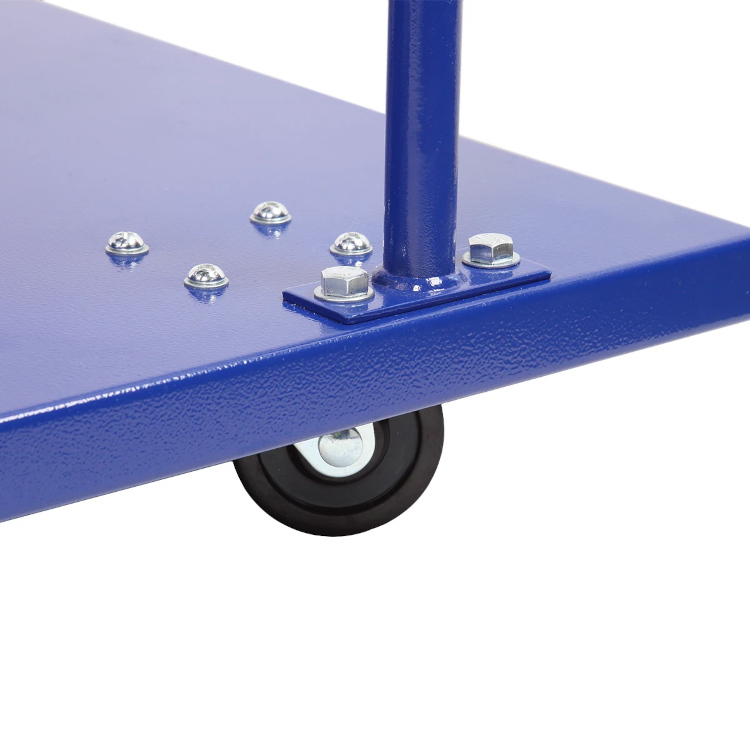

- Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской

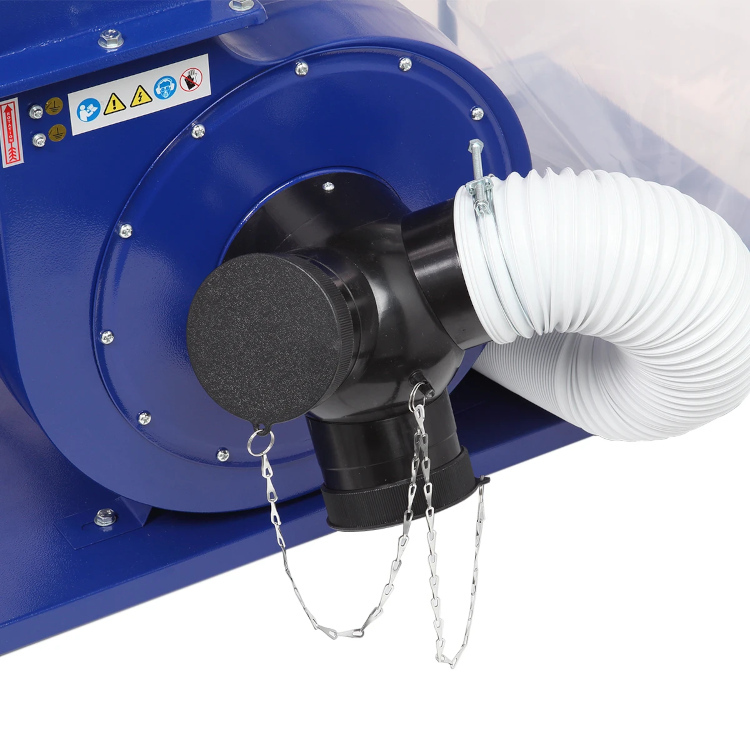

- На входной патрубок вытяжки (Ø150 мм) устанавливается пластиковый адаптер с тремя входами (Ø100 мм)
- Одновременно можно подключить три точки удаления отходов резания
- Не задействованные патрубки можно закрыть крышками
- Благодаря четырехсекционному переходнику установку можно подключить к патрубкам 97/93-68/63, 62/58-45/40, 39/35-39/35, 34/28,5-35/28,5 мм

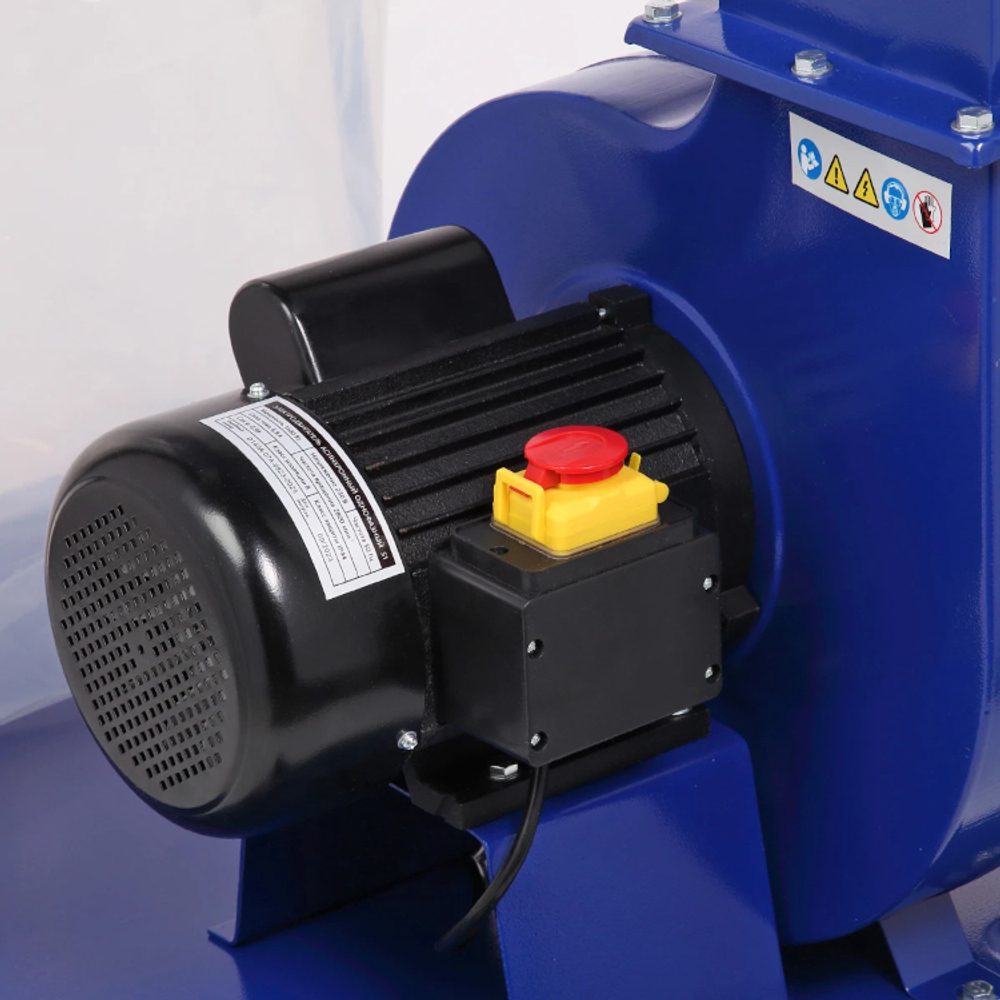

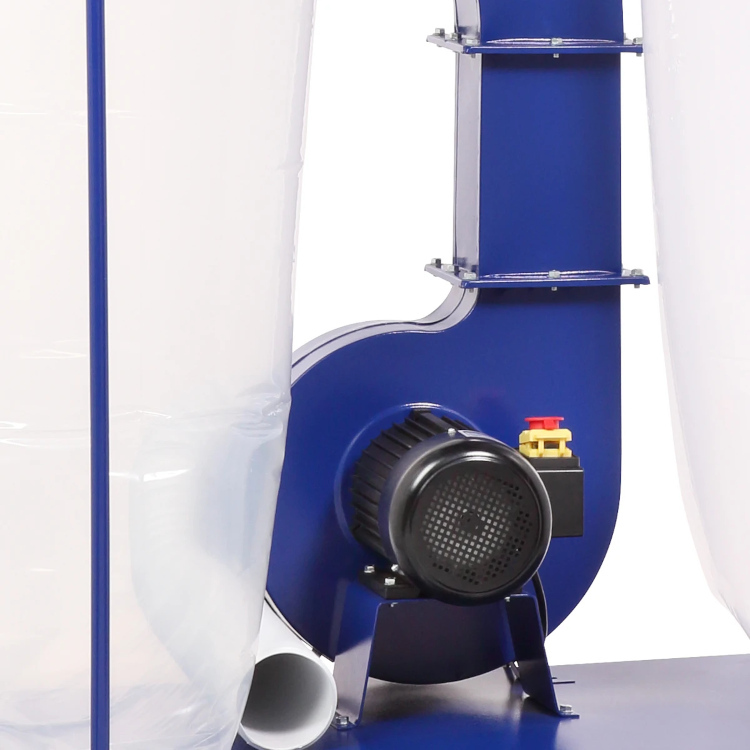

- Двигатель асинхронный (режим работы S1), мощность 2200 Вт

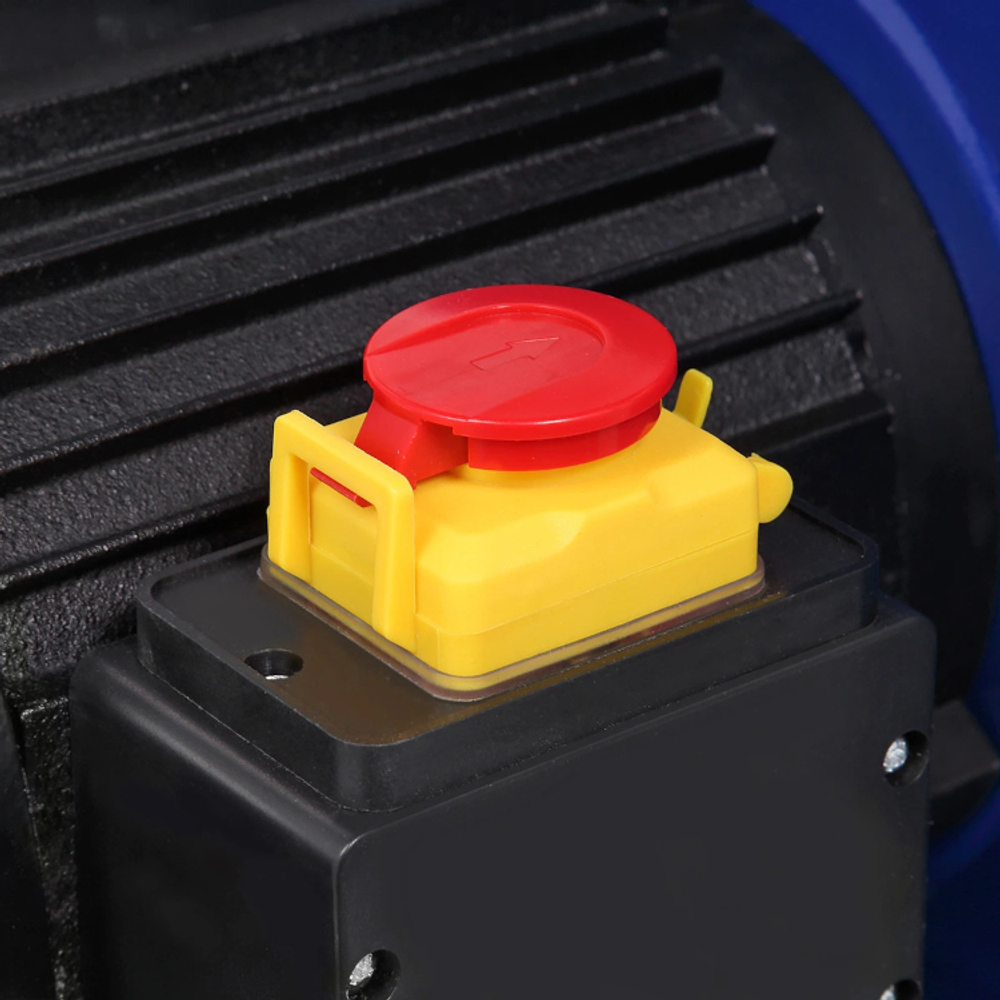

- Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (штепсельная вилка в комплект поставки не входит)
- Вытяжка имеет внушительные размеры: высота – 2,05 м, ширина – 1,42 м. Но несмотря на это, ее легко перемещать по мастерской за счет поворотных колес на основании
- Модель оснащена инновационной системой Air Tube

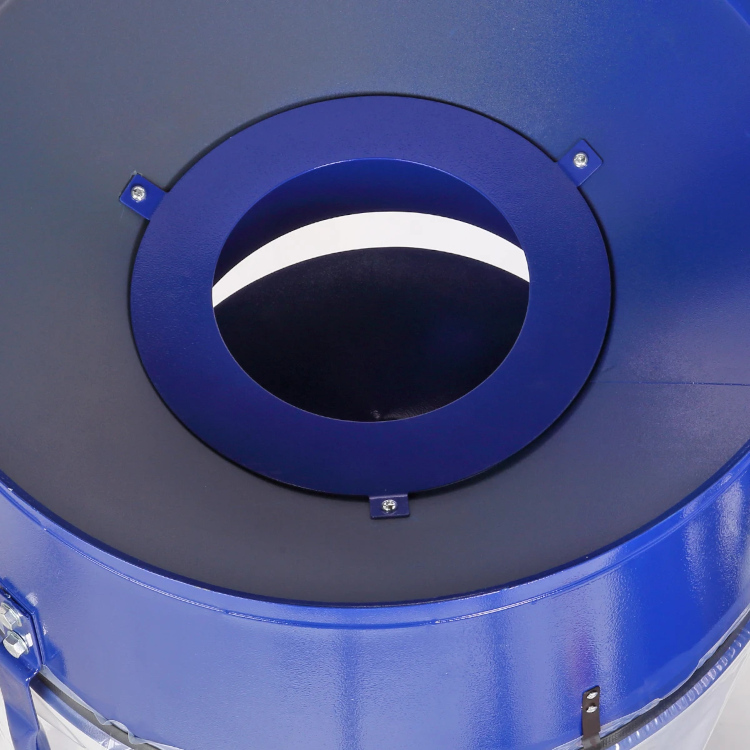

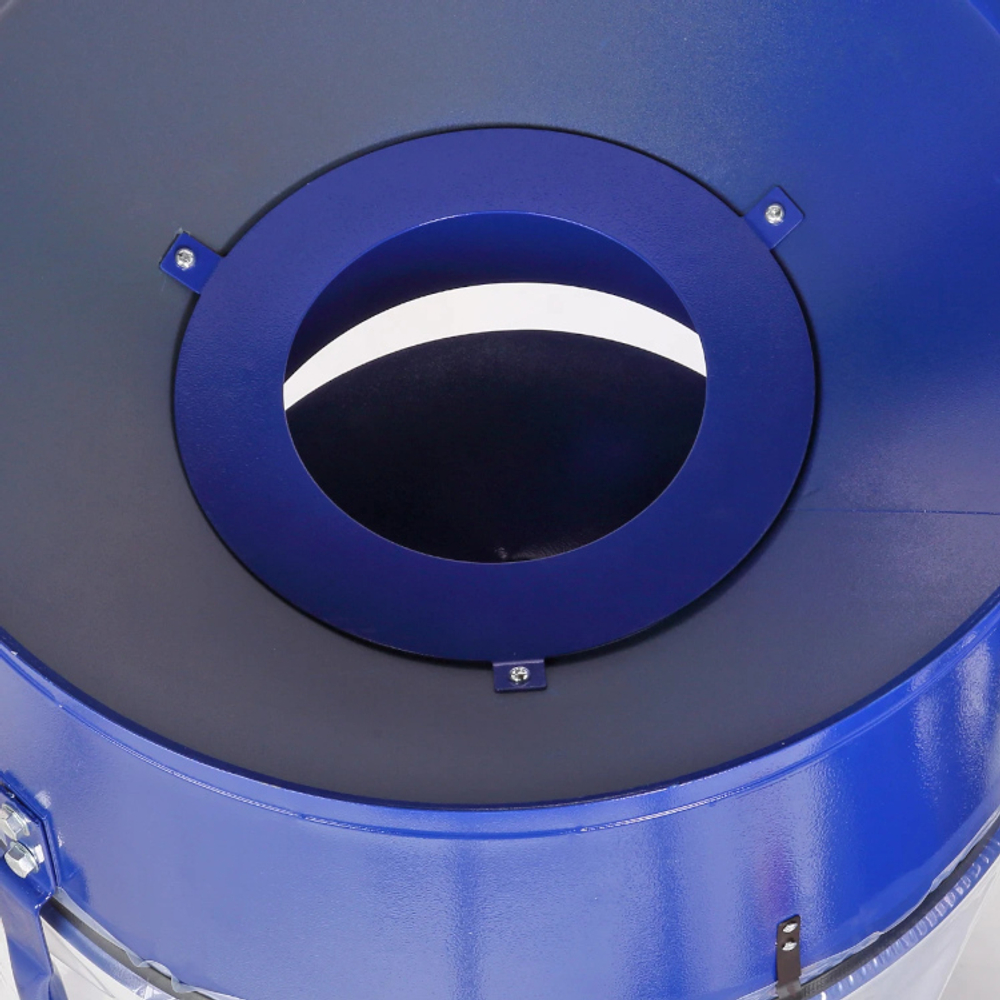

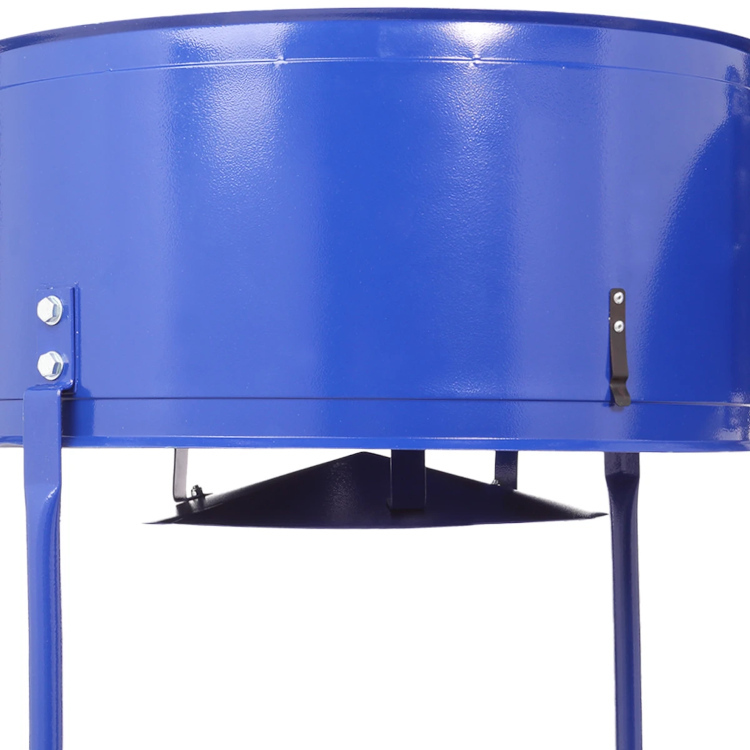

Преимущества системы Air Tube: - увеличивает срок службы фильтрующего элемента - сохраняет максимальную производительность установки на более долгий срок - увеличивает эффективность процесса разделения отходов деревообработки на фракции. Основной принцип системы Air Tube - это создание вращающегося воздушного потока за счет центробежной силы. Вращение потока воздуха разделяет частицы стружек, опилок и пыли от воздуха. Благодаря специальному разделителю более тяжелые частицы остаются в нижней части системы, а более легкие частицы с воздухом направляются внутрь верхнего фильтра для дальнейшей очистки. С системой Air Tube вы будете реже очищать и менять фильтр-картриджи, ощутимо сэкономите бюджет и время на обслуживание вытяжной установки
Параметры:
- Система Air Tube Да
- Мощность 2200 Вт
- Объем мешка для сбора стружки 190 л
- Объем всасывания 3900 м3/час
- Частота вращения крыльчатки 2800 об/ мин
- Разрежение воздуха 1800 Па
- Напряжение питающей сети 400 В
- Частота тока 50 Гц
- Тип электродвигателя Асинхронный
- Размер мешка для сбора стружки (Д × В) 500 × 1100 мм
- Уровень фильтрации 1 мкм
- Диаметр крыльчатки 300 мм
- Диаметр входного патрубка 150 мм
- Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм
- Диаметр шланга подключения 100 мм
- Количество входных патрубков 3 шт
- Размер фильтрующего элемента (Д × Ш × В) 510 × 610 мм
- Фильтрующий элемент Фильтр-картридж
- Тепловая защита Да
- Уровень звукового давления (шума) 85,5 дБ
- Размер упаковки место 1 (Д × Ш × В) 1170 × 590 × 570 мм
- Размер упаковки место 2 (Д × Ш × В) 560 × 560 × 690 мм
- Размер упаковки место 3 (Д × Ш × В) 560 × 560 × 690 мм
- Габаритный размер (Д × Ш × В) 1420 × 700 × 2250 мм
- Масса нетто 67,3 кг
- Масса брутто 75,5 кг
- Гарантийный срок 12 мес
- Производство Китай
